Produktbeschreibung: RP2350-Tiny-Kit - RP2350A Miniatur-Entwicklungsboard mit USB-Adapter und FPC-Kabel - Waveshare 29394

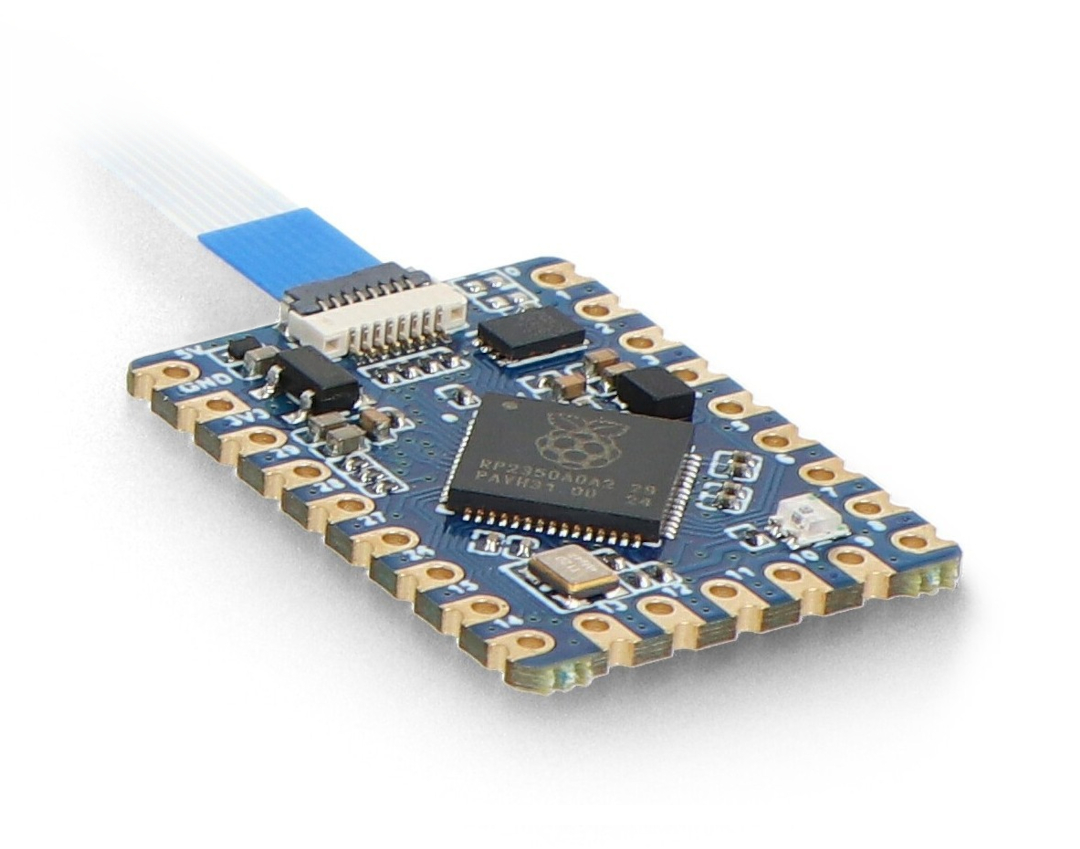

Das RP2350-Tiny ist ein kompaktes Entwicklungsboard, das auf dem RP2350A Mikrocontroller des Raspberry Pi basiert und zwei Arm Cortex-M33 Kerne und zwei Hazard 3 RISC-V Kerne mit einer maximalen Taktung von 150 MHz kombiniert. Mit 520 kB SRAM und 4 MB Flash-Speicher ermöglicht es komplexe Projekte und anspruchsvolle Anwendungen. Die SMD-Anschlüsse (Surface Mount Device) des Moduls ermöglichen die einfache Einbettung auf Trägerplatinen, wodurch es sich für Embedded-Anwendungen eignet. Der RP2350-Tiny unterstützt C/C++ und MicroPython, und die verfügbaren Bibliotheken ermöglichen eine schnelle Inbetriebnahme und Integration in Projekte.

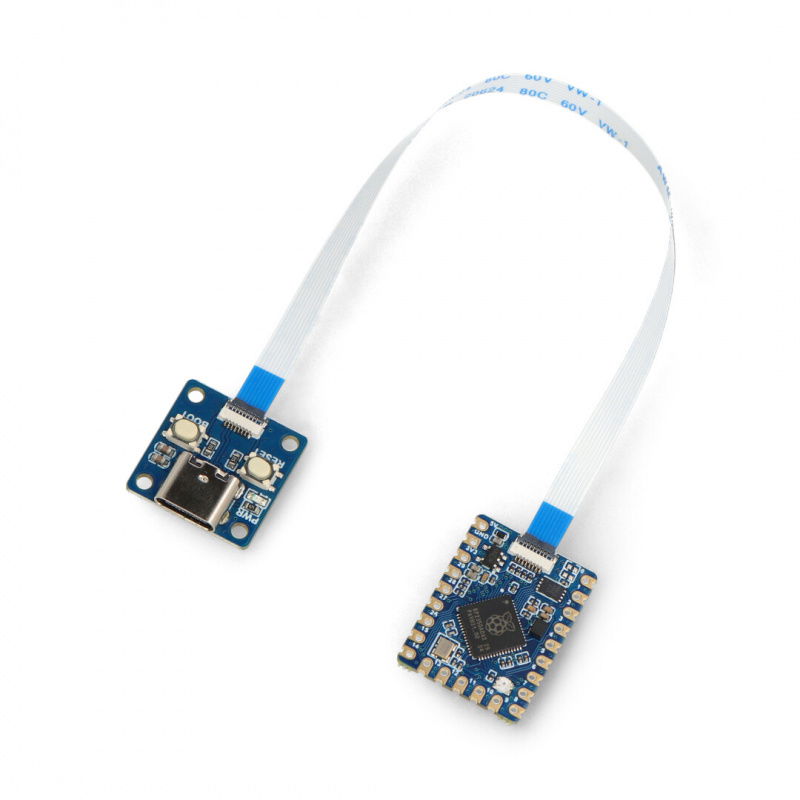

RP2350-Tiny-Kit - RP2350A Miniatur-Entwicklungsboard mit USB-Adapter und FPC-Kabel - Waveshare 29394.

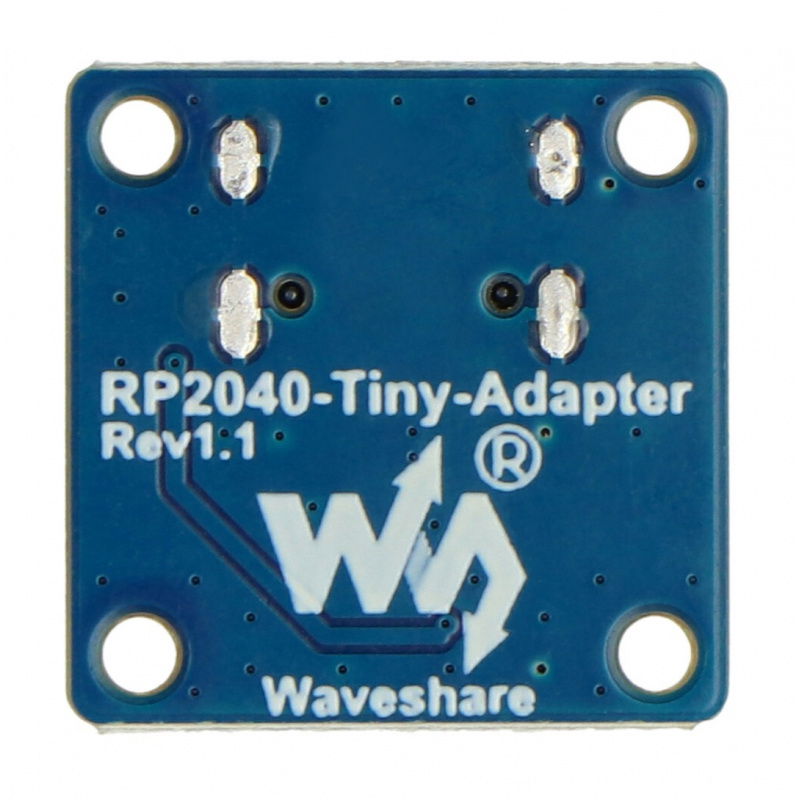

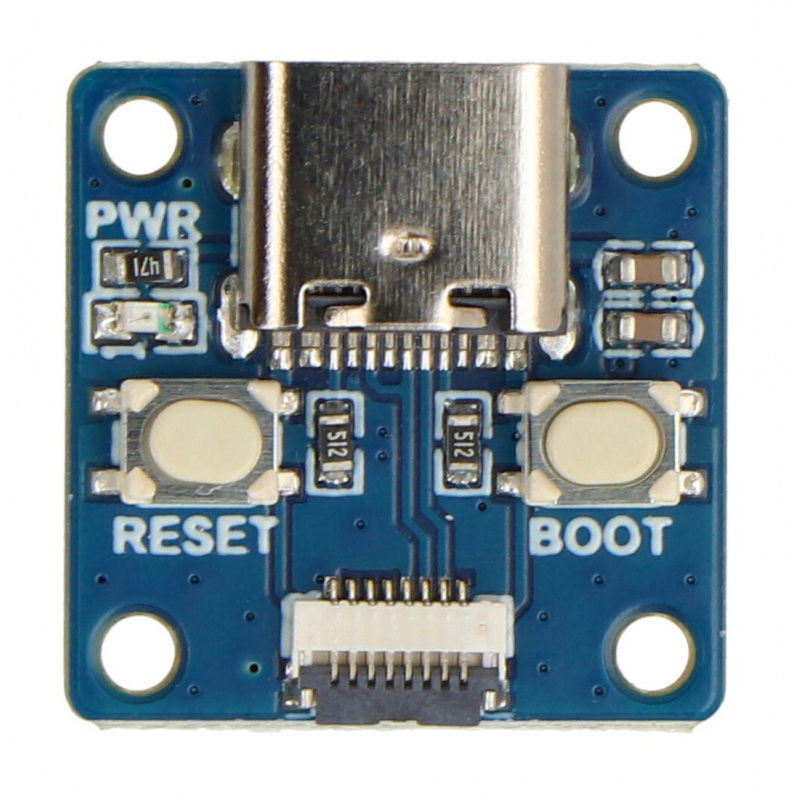

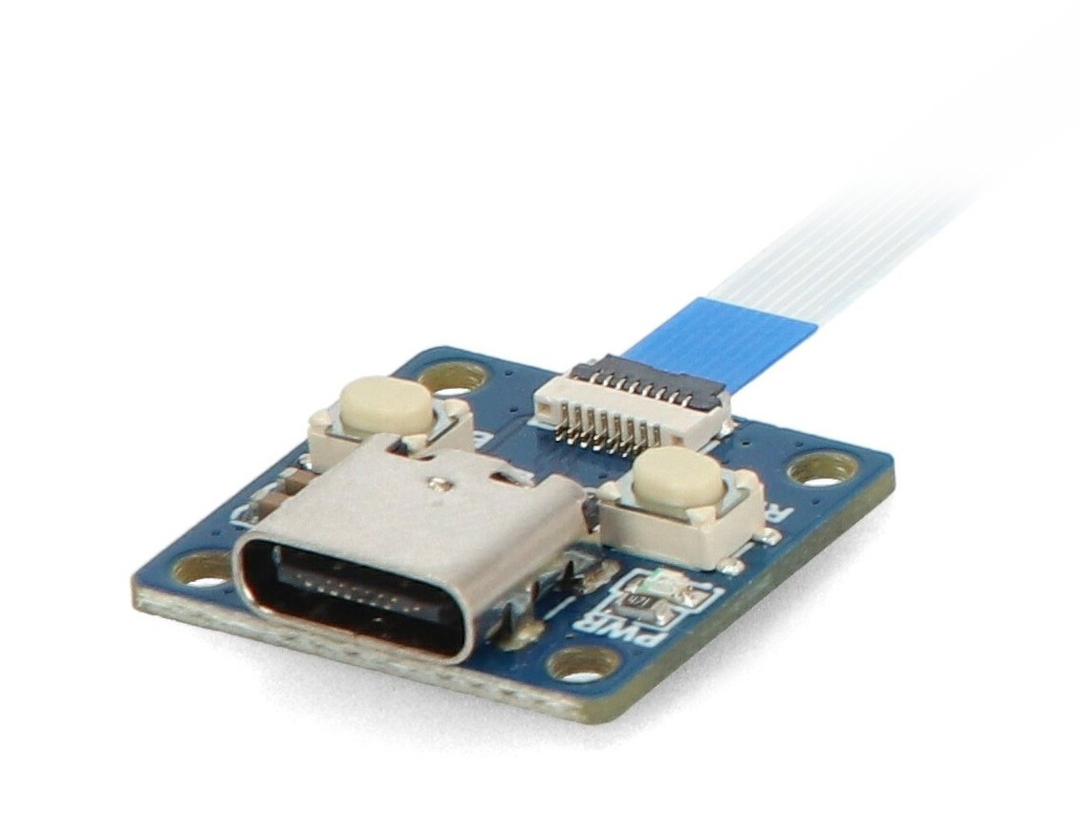

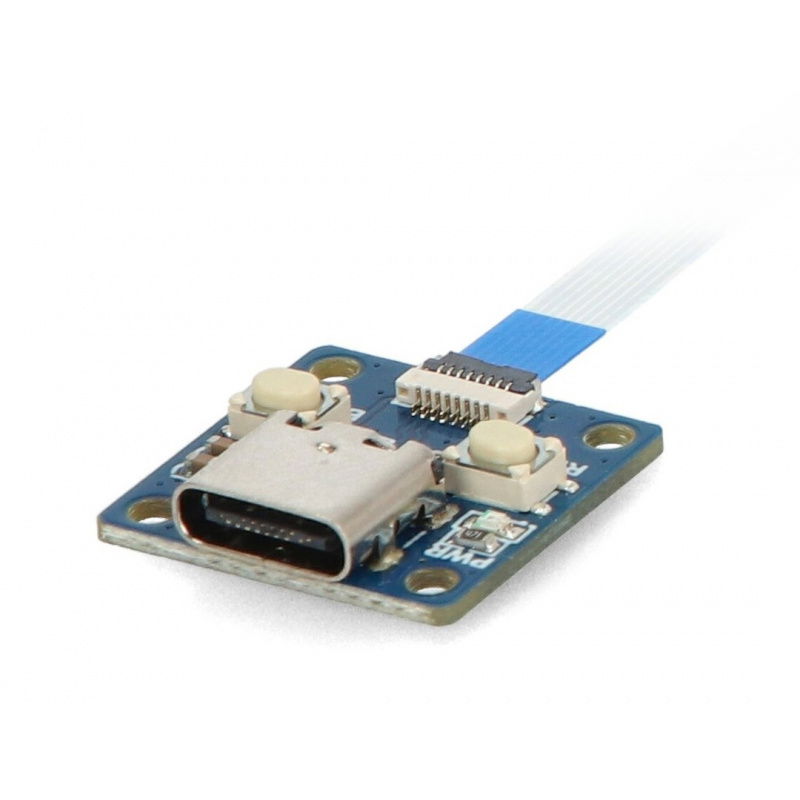

Die Adapterplatine ist mit einem USB-Typ-C-Anschluss ausgestattet.
Besondere Merkmale
- Leistungsstarker Mikrocontroller: kombiniert zwei Arm Cortex-M33-Kerne und zwei Hazard 3 RISC-V-Kerne, die mit bis zu 150 MHz getaktet sind und eine hohe Rechenleistung bieten
- Speicher: 4 MB Flash-Speicher und 520 kB SRAM ermöglichen die Speicherung komplexer Programme und Daten
- USB-Typ-C-Anschluss: verfügbar über Adapter (RP2350-Tiny-Kit im Lieferumfang enthalten), unterstützt sowohl den Host-Modus als auch USB-1.1-Geräte
- Vielseitige GPIO: 28 Multifunktionspins, konfigurierbar für unterschiedliche Designanforderungen
- Programmierbare PIOs: 12 Zustandsautomaten zur Unterstützung kundenspezifischer Peripheriegeräte und Erweiterungen
- Kommunikationsschnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-Bit ADC und 16 PWM-Kanäle bieten umfangreiche Anschlussmöglichkeiten für Sensoren und Module
- Stromsparmodi: Sleep und Dormant zur Minimierung des Stromverbrauchs inenergiesparenden Designs
- Unterstützung für C/C++ und MicroPython: erleichtert das schnelle Prototyping und die Integration in verschiedene Projekte

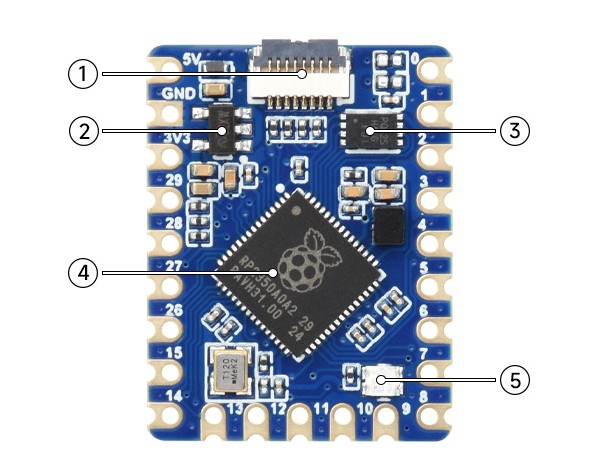

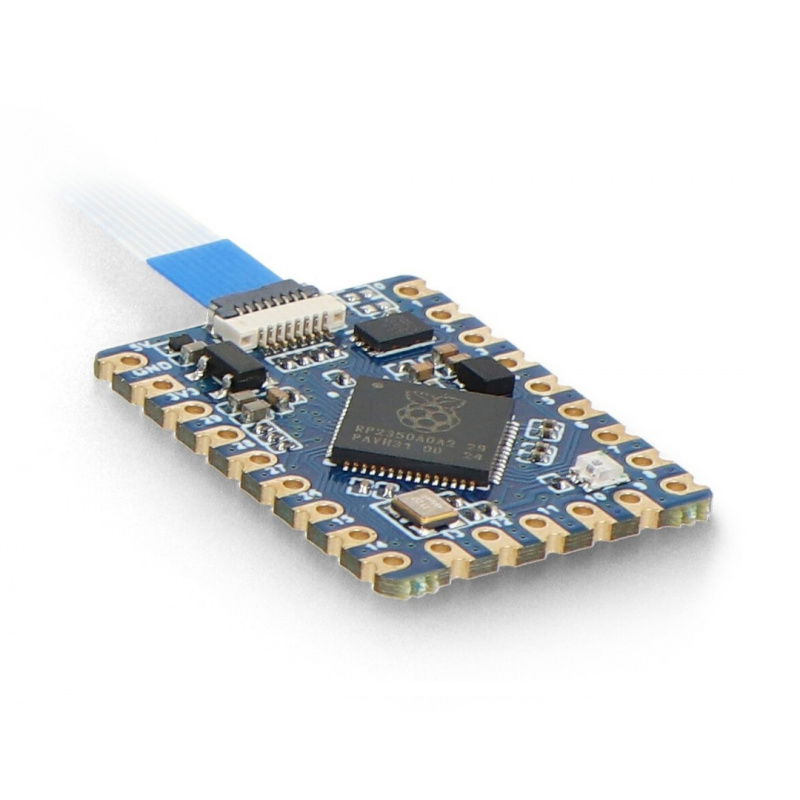

Anordnung der Komponenten auf der Platine
- FPC-Anschluss
- Stabilisator ME6217C33M5G
- 4 MB Speicher
- RP2350A-Mikrocontroller
- RGB-LED-Anzeige

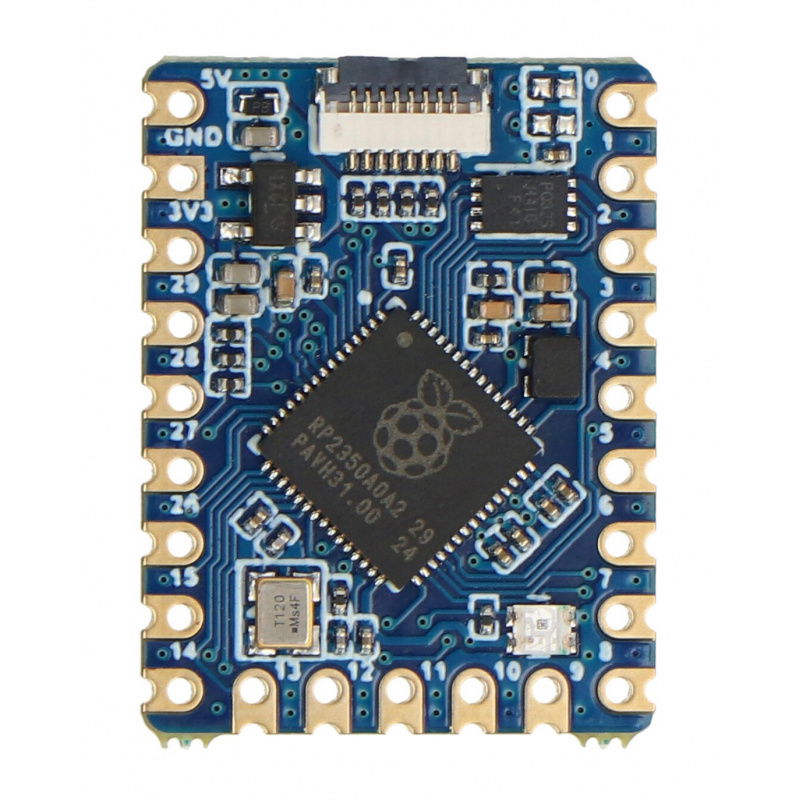

Anordnung der Komponenten auf der Platine.

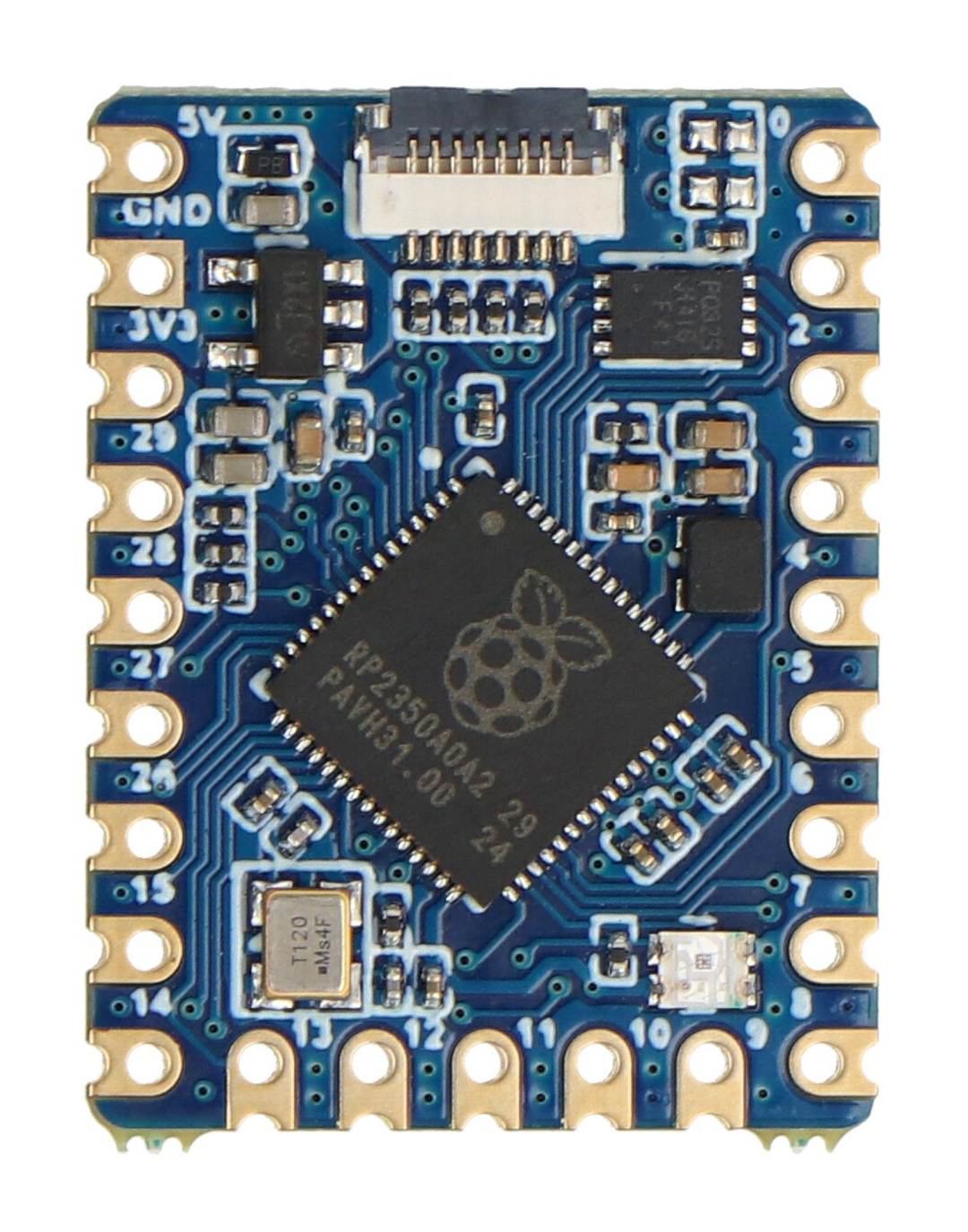

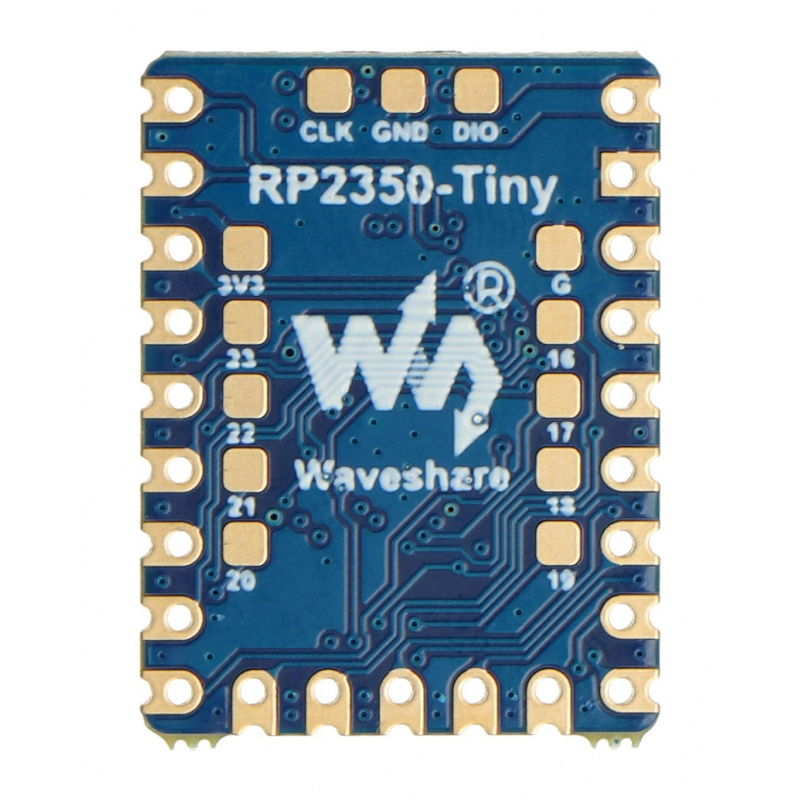

Die Platine verfügt über 28 multifunktionale GPIO-Pins.
Technische Daten der Platine
- Mikrocontroller: RP2350A
- Prozessor: Dual-Core Arm Cortex-M33 + Dual-Core Hazard 3 RISC-V
- Taktung: bis zu 150 MHz
- Flash-Speicher: 4 MB
- SRAM: 520 kB
- GPIO: 28 Multifunktionspins
- Programmierbare PIOs: 12
- Schnittstellen: 2x SPI, 2x I2C, 2x UART, 4x 12-bit ADC, 16x PWM
- Stromversorgung: USB Typ C
- LED: WS2812 RGB
- Abmessungen: 18 x 18 mm
- Gewicht: 3 g

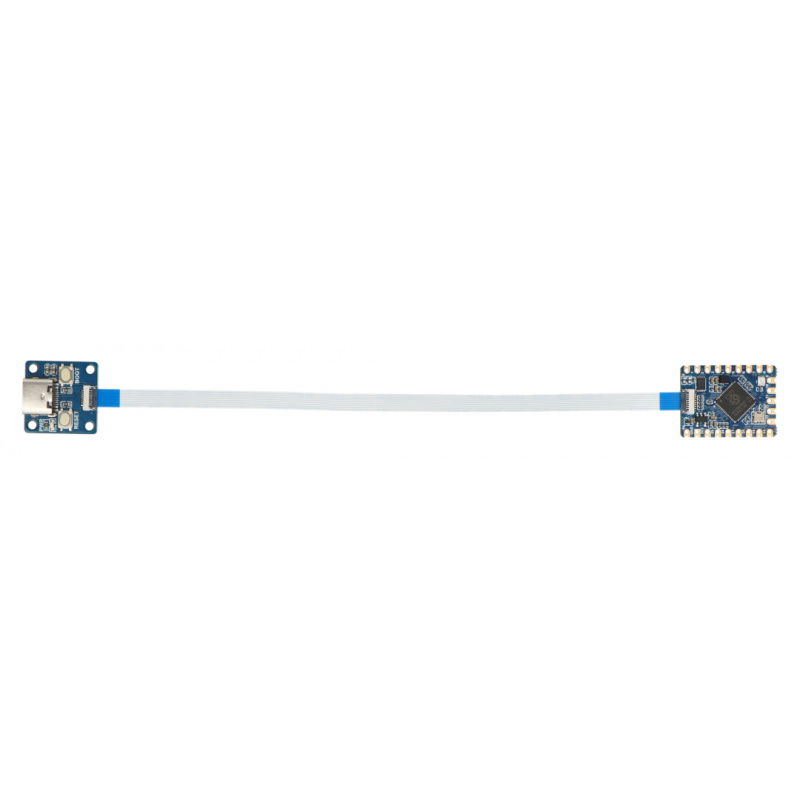

Inhalt des Kits
- 1x RP2350-Winzling
- 1x USB-Typ-C-Adapter
- 1x FPC 8-poliges Kabel (~15 cm)
