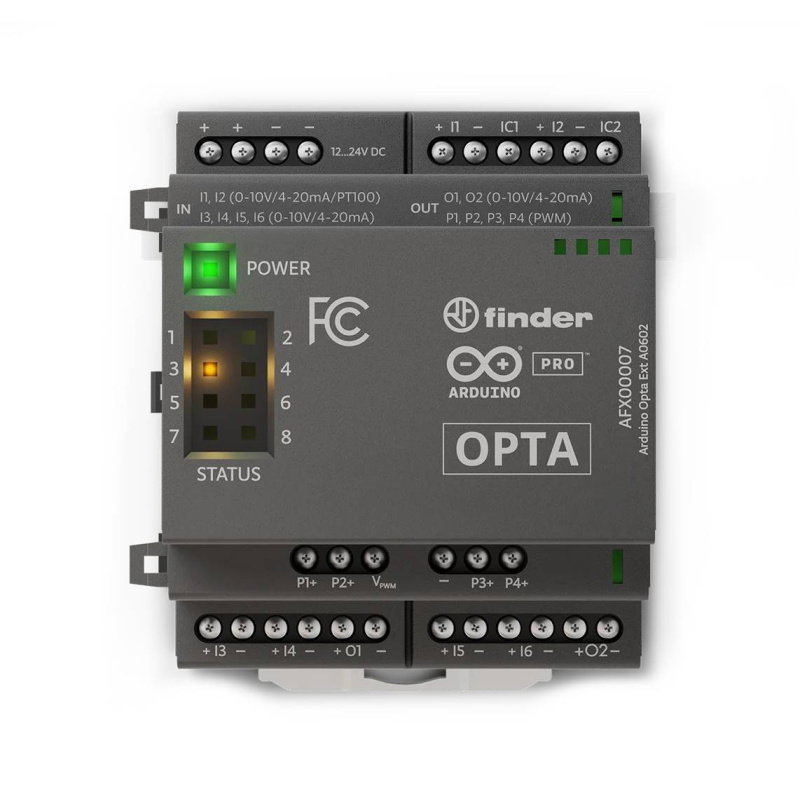

Arduino Pro Opta Ext A0602 - Erweiterungsmodul für Arduino Opta - AFX00007
Das Arduino Pro Opta Ext A0602 ist ein Erweiterungsmodul für den Arduino Opta Controller, das 8 Kanäle hinzufügt, die als Eingänge oder Ausgänge konfiguriert werden können, um Spannungssensoren, Stromsensoren, Widerstandstemperatursensoren und Aktoren zu unterstützen. Darüber hinaus verfügt das Modul über 4 dedizierte PWM-Ausgänge. Diese Erweiterung ermöglicht ein flexibles Management von Analogsignalen und ist damit ideal für die Industrie- und Gebäudeautomation. Das Modul ist einfach auf einer DIN-Schiene zu montieren und bietet Kompatibilität mit Arduino IDE und IEC 61131-3 PLC IDE.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Arduino Pro Opta Ext A0602 - Erweiterungsmodul für Arduino Opta - AFX00007
Mit dem Erweiterungsmodul Arduino Pro Opta Ext A0602 können Sie die Fähigkeiten des Arduino Opta Controllers mit zusätzlichen analogen Ein- und Ausgängen erweitern. Das Modul bietet 4 analoge Eingänge, die für Signale von 0 V bis 10 V, 0 mA / 4 mA bis 20 mA und für die Temperaturmessung von RTD PT100 Sensoren (2-Draht) konfiguriert werden können, sowie 2 zusätzliche Eingänge für RTD PT100 Sensoren (3-Draht). Darüber hinaus bietet das Modul 2 Analogausgänge (0 V bis 10 V, 0 mA / 4 mA bis 20 mA) und 4 PWM-Ausgänge (Ausgangsspannung einstellbar von 8 V bis 40 V DC). Das Modul ist sowohl mit der Arduino IDE als auch mit der IEC 61131-3 PLC IDE kompatibel, was eine einfache Integration in eine industrielle Umgebung ermöglicht. Die Unterstützung von bis zu fünf Erweiterungsmodulen bietet Flexibilität und die Möglichkeit, die Anzahl der Ein- und Ausgänge an die jeweiligen Anforderungen anzupassen.

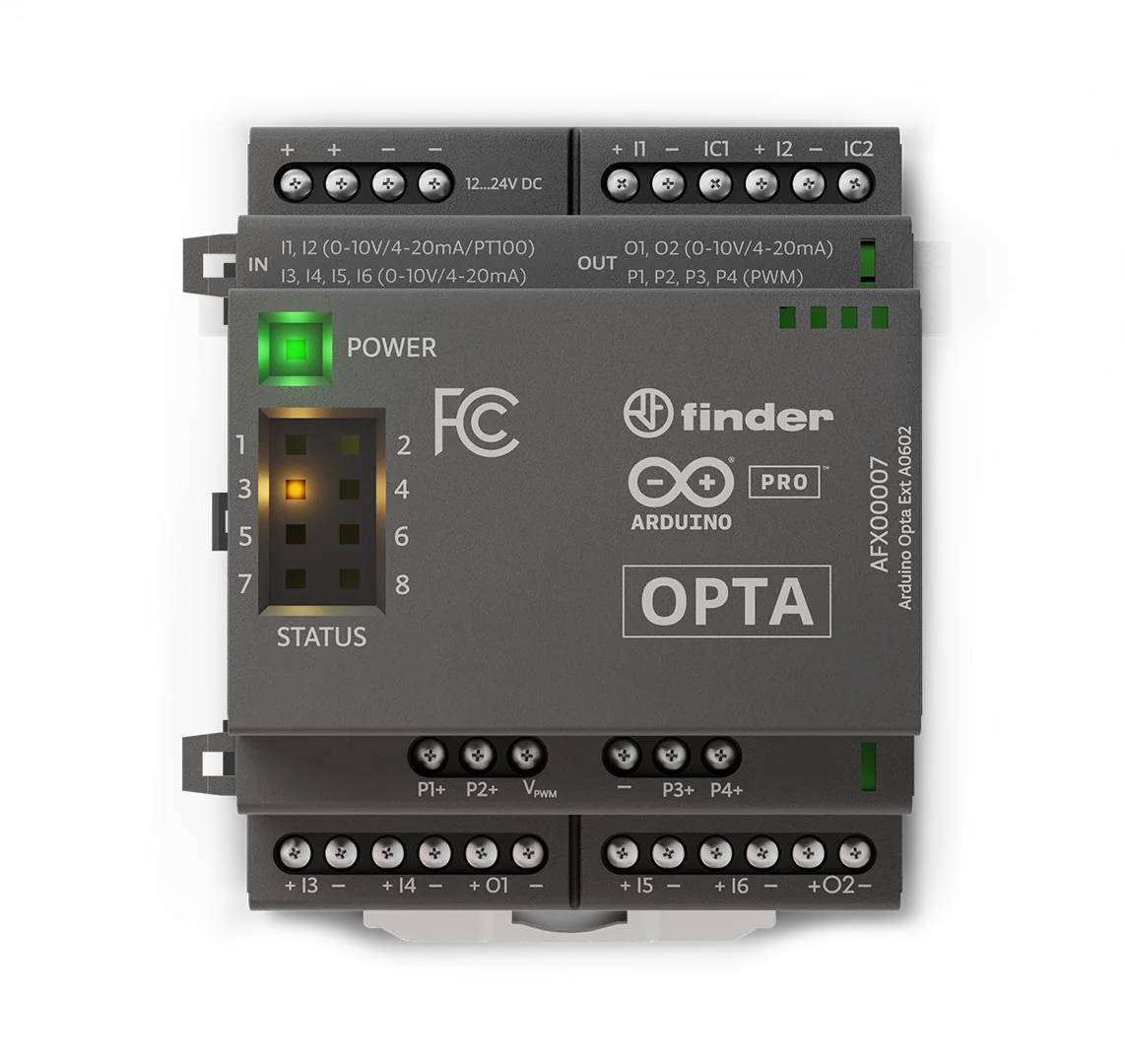

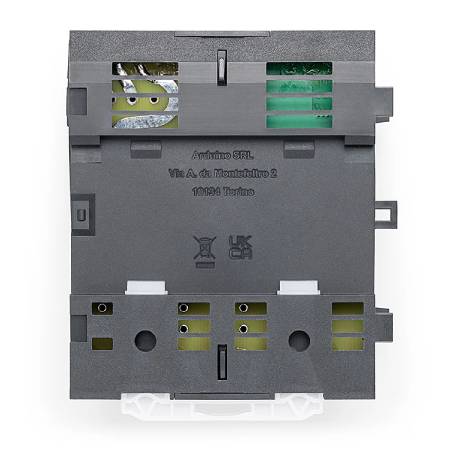

Arduino Pro Opta Ext A0602 Erweiterungsmodul für Arduino Opta - AFX00007.
Botland ist offizieller Distributor der Entwicklungsplattform Arduino in Polen. Wir bieten eine große Auswahl an Boards, Modulen und Zubehör dieser populären Marke sowie Tutorials und eine Wissensdatenbank für Anwender. Alle gezeigten Arduino-Produkte sind Originalware.

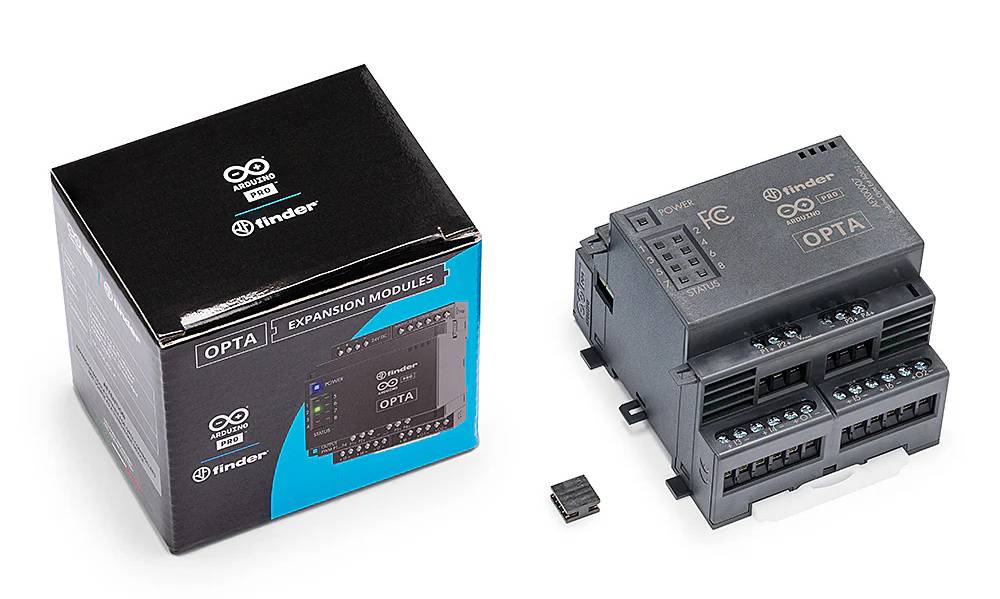

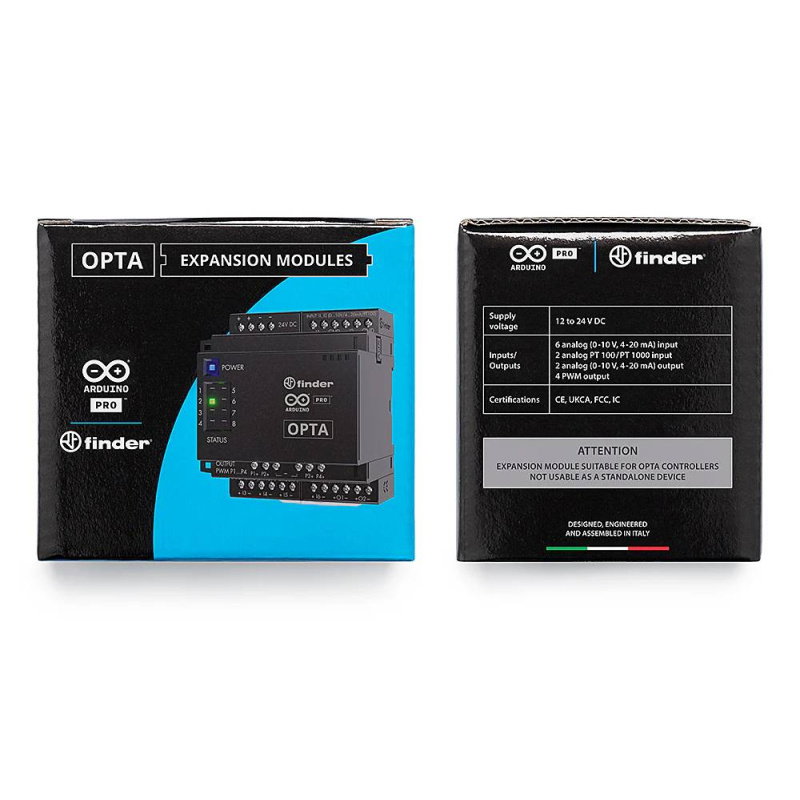

Das Erweiterungsmodul ist für die Arbeit mit Arduino Opta PLCs konzipiert.
Hauptmerkmale von Arduino Pro Opta Ext A0602
- Erweiterung für denArduino Opta Controller: erhöht die Möglichkeit der Verwaltung von analogen Signalen
- 6 analoge Eingänge: unterstützen Spannung (von 0 V bis 10 V), Strom (von 0 mA / 4 mA bis 20 mA) und RTD PT100 Temperatursensoren
- 2 analoge Ausgänge: konfigurierbar von 0 V bis 10 V oder 0 mA / 4 mA bis 20 mA
- 4 PWM-Ausgänge: konfigurierbare Spannung von 8 V bis 40 V DC
- Modul zur Montage auf DIN-Schiene: einfache Installation im Automatisierungssystem, spart Platz und sorgt für eine aufgeräumte Installation
- Kompatibel mit dem Arduino-Ökosystem: vollständig integriert mit der Arduino-IDE und optional mit der IEC 61131-3 PLC-IDE, ermöglicht die Programmierung in gängigen Sprachen
- Erweiterbar: bis zu 5 Erweiterungsmodule können an ein einziges Opta-System angeschlossen werden, wodurch die Anzahl der Ein- und Ausgänge flexibel an die Projektanforderungen angepasst werden kann
- Industrielle Zuverlässigkeit: Der Betrieb über einen weiten Temperaturbereich (-20°C bis 50°C) ermöglicht einen zuverlässigen Betrieb in rauen industriellen Umgebungen
Wie fange ich mit dem Arduino Pro Opta Ext A0602 an?
Der Einstieg in das Arduino Pro Opta Ext A0602 Modul ist schnell und intuitiv. Folgen Sie einfach ein paar einfachen Schritten:
- Verbinden Sie das Modul mit dem Arduino Opta Controller - rasten Sie es einfach auf die DIN-Schiene neben der Basiseinheit ein.
- Installieren Sie die Software - Sie können entweder die Arduino IDE oder die IEC 61131-3 PLC IDE verwenden.
- Konfigurieren Sie die Ein- und Ausgänge - jeder Kanal kann als Spannungs-, Strom- oder Temperatureingang arbeiten.
- Nutzen Sie vorgefertigte Bibliotheken und Beispiele, die in der Arduino Cloud und in der offiziellen Dokumentation verfügbar sind.
- Testen und überwachen Sie den Betrieb des Systems - die Fernüberwachung ist dank der Arduino Cloud möglich.

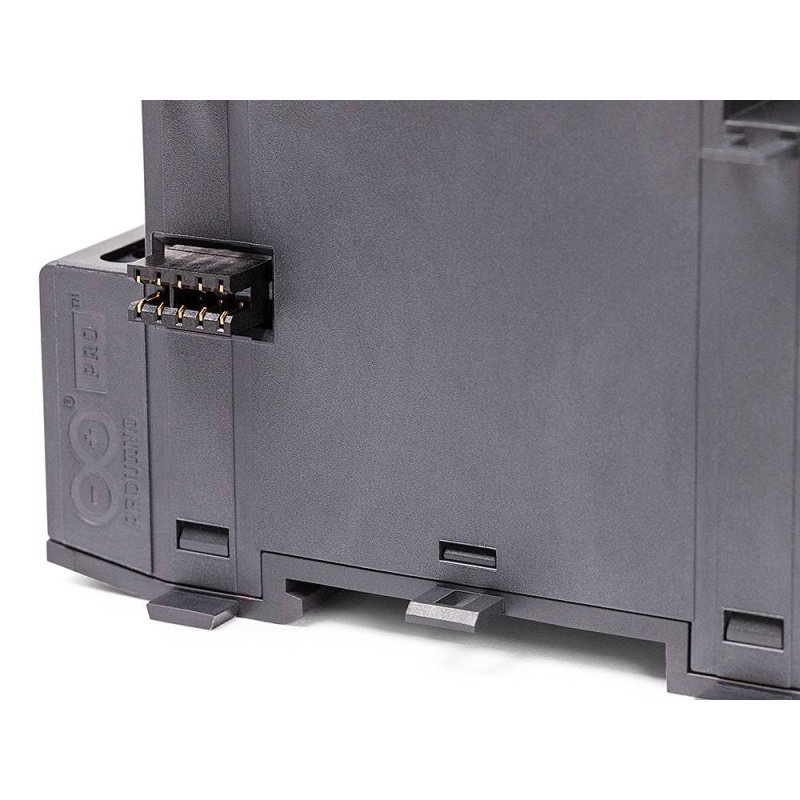

Die Erweiterung lässt sich dank der Snap-on-Funktion einfach an den Controller anschließen.

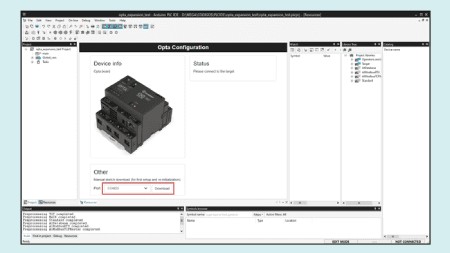

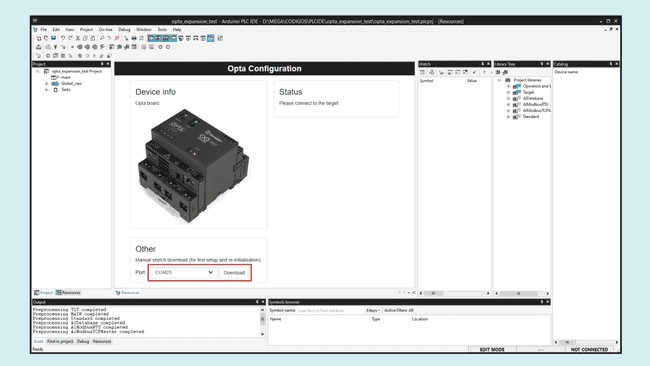

Nach dem Herunterladen der SPS-IDE folgen Sie dem im Benutzerhandbuch beschriebenen Installationsprozess.
Programmierung des Moduls
Der Arduino Pro Opta Ext A0602 kann in zwei Umgebungen programmiert werden:
- Arduino IDE - intuitive Programmierung mit Hilfe von vorgefertigten Bibliotheken und Beispielen, die im Arduino-Ökosystem verfügbar sind.
- PLC IDE IEC 61131-3 - für fortgeschrittene Anwendungen unterstützt es Kontaktplan (LD), Funktionsblockdiagramm (FBD), strukturierten Text (ST), Ablaufdiagramm (SFC) und Anweisungsliste (IL).
Damit eignet sich das Modul sowohl für Arduino-Einsteiger als auch für Profis, die mit industriellen Automatisierungs- und Steuerungssystemen arbeiten.
Wählen Sie die für Ihre Bedürfnisse geeignete Version des Controllers!
Anwendungen des Moduls in der Praxis
- Industrielle Automatisierung - Erweiterung des Arduino Opta Controllers mit zusätzlichen Ein- und Ausgängen
- Fernüberwachung und -steuerung - Steuerung und Diagnose in Echtzeit über die Arduino Cloud
- Gebäudeautomatisierung - Verwaltung von intelligenten Gebäudesystemen, Beleuchtung, Lüftung und anderen Geräten
- Testen und Prototyping - eine praktische Plattform für Ingenieure und Entwickler von Steuerungssystemen

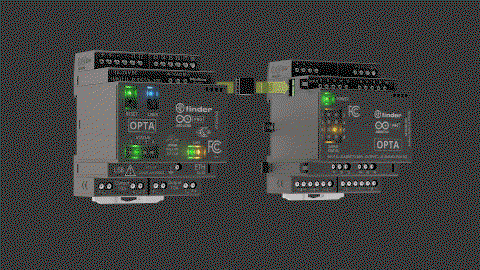

Ein Basismodul kann bis zu 5 Erweiterungsmodule verwalten.
Technische Daten Arduino Opta Ext A0602 (AFX00007)
| Mikrocontroller | Renesas R7FA4M1AB3CFM ARM Cortex M4 |
|---|---|
| Cortex M4-Taktung | bis zu 48 MHz |
| Maximal unterstützte Anzahl von Erweiterungsmodulen | 5 |
| Eingänge (digital/analog) | 8 |
| Betriebsbereich der digitalen Eingänge | 0 V bis 24 V |
| Unterstützung logischer Schwellenwerte von 0 V bis 10 V | Ja |
| Betriebsbereich der Analogeingänge | 0 V bis 24 V |
| Analoge Auflösung | 16 Bits |
| Relais (24 V DC / 2 A) | 8 |
| Strombereich des Analogeingangs | 0 mA bis 25 mA |
| Widerstandsbereich Analogeingang | 0 MΩ bis 1 MΩ |
| Konfigurierbare Analogausgänge | 8 (maximal 2 gleichzeitig empfohlen) |
| DAC-Auflösung | 13 Bit |
| Analoger Ausgangsspannungsbereich | 0 V bis 11 V |
| PWM-Ausgänge | 4 |
| PWM-Ausgangsspannungsbereich | 8 V bis 40 V |
| Eingangsspannung | 12 V bis 24 V DC |
| Programmierung | Arduino IDE, Arduino CLI, Arduino Cloud, IEC-61131-3 |
| Programmiersprachen IEC-61131-3 | Kontaktplan (KOP), Funktionsblockdiagramm (FUP), Ablaufsprache (SFC), Strukturierter Text (ST), Anweisungsliste (AWL) |
| Abmessungen | 70 x 89 x 62 mm |
| Gewicht | 130 g |
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 10,4 cm |
| Höhe | 9 cm |
| Tiefe | 7,3 cm |
| Gewicht | 0,19 kg |
