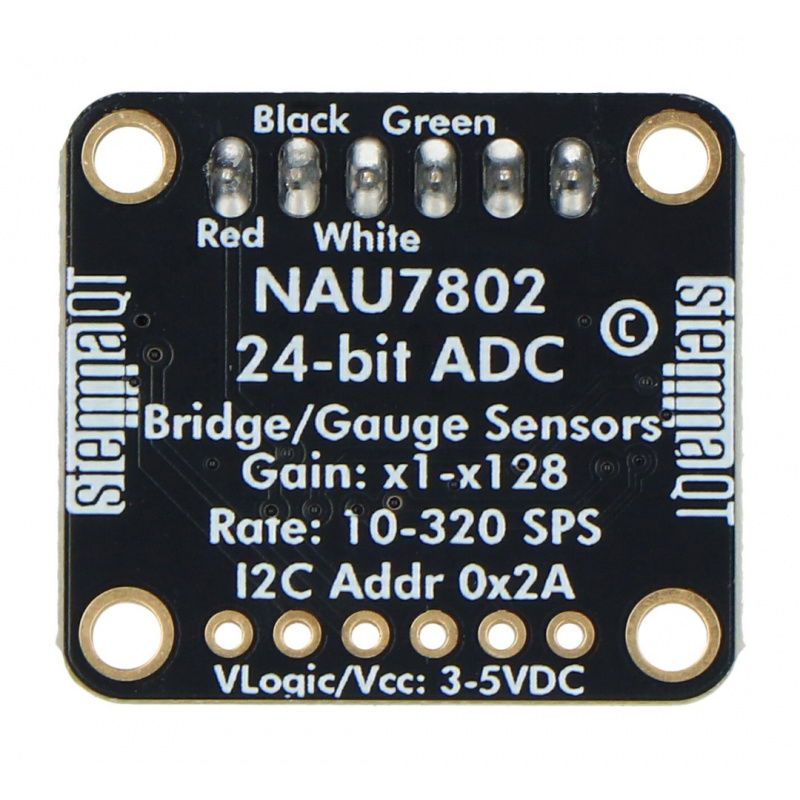

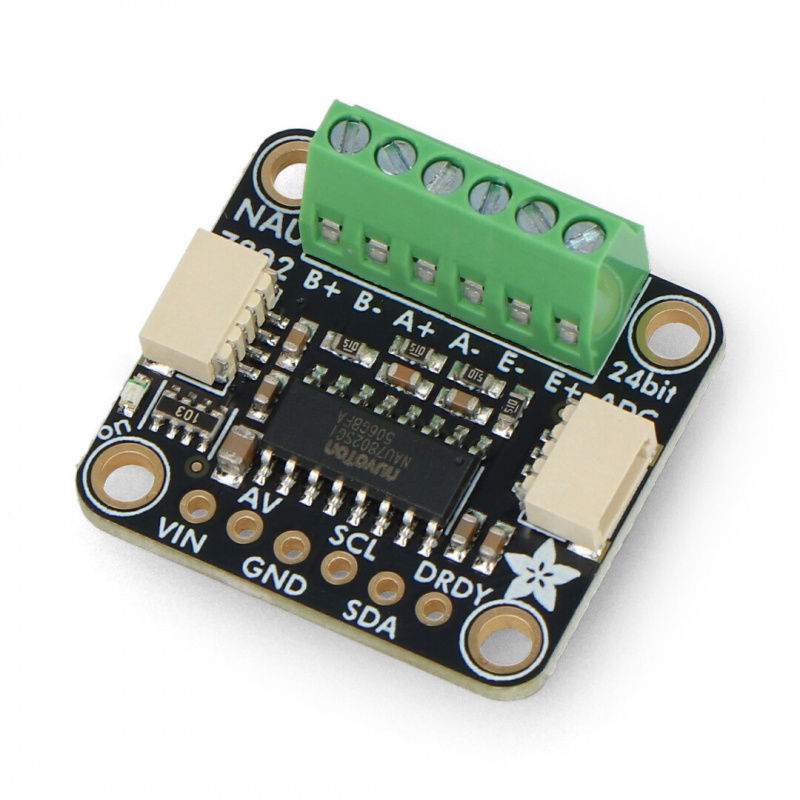

Produktbeschreibung: Modul für Dehnungsmessstreifen - mit ADC 24-bit NAU7802 - STEMMA QT / Qwiic - Adafruit 4538
Ein Modul von Adafruit mit dem NAU7802 Chip zum Auslesen von Daten aus Dehnungsmessstreifen. Es enthält einen 24-Bit-Differential-ADC mit sehr hoher Auflösung, mit zusätzlichen Verstärkungs- und Kalibrierungsschaltungen. Wenn das Modul an die Mikrocontrollerplatine angeschlossen ist, kann die Widerstandsänderung des Balkens gelesen werden, und nach der Kalibrierung kann eine genaue Gewichtsmessung vorgenommen werden. Die Platine ist mit Qwiic-Anschlüssen, gelöteten Schraubanschlüssen und Lötfeldanschlüssen für die Doldpinleiste ausgestattet.
Das Produkt ist kompatibel mit Raspberry Pi und Arduino!
Schauen Sie sich auch das Benutzerhandbuch des Herstellers an!
Inhalt des Kits.
Technische Daten des Moduls
- Zweck: Modul für Dehnungsmessstreifen
- Eingebetteter Schaltkreis: NAU7802
- Versorgungsspannung der Karte: 2,6 V bis 5 V DC
- ADC-Wandler: zweikanalig, 24 Bit
- Eingebaute Kalibrierungsschaltungen
- Eingebauter VDDA-Controller für interne Analogschaltung oder externe Wägezelle
- RMS-Rauschen:
- 50 nV bei 10 SPS Datenausgangsrate und PGA 128 Verstärkung
- 150 nV bei 80 SPS Datenausgangsrate und PGA 128 Verstärkung
- Programmierbare PGA-Verstärkung: 1 bis 128
- Programmierbarer ADC-Ausgangsdatenbereich
- Externer differentieller Referenzspannungsbereich von 2,4 V bis 4 V
- Geringe Leistungsaufnahme und programmierbare Power-Management-Optionen: bis zu 1 uA im Ruhezustand
- Pinbelegung: 2x Qwiic-Stecker / Lötfelder
- Abmessungen der Platine: 25,5 x 23 x 12,1 mm
- Gewicht: 3,9 g

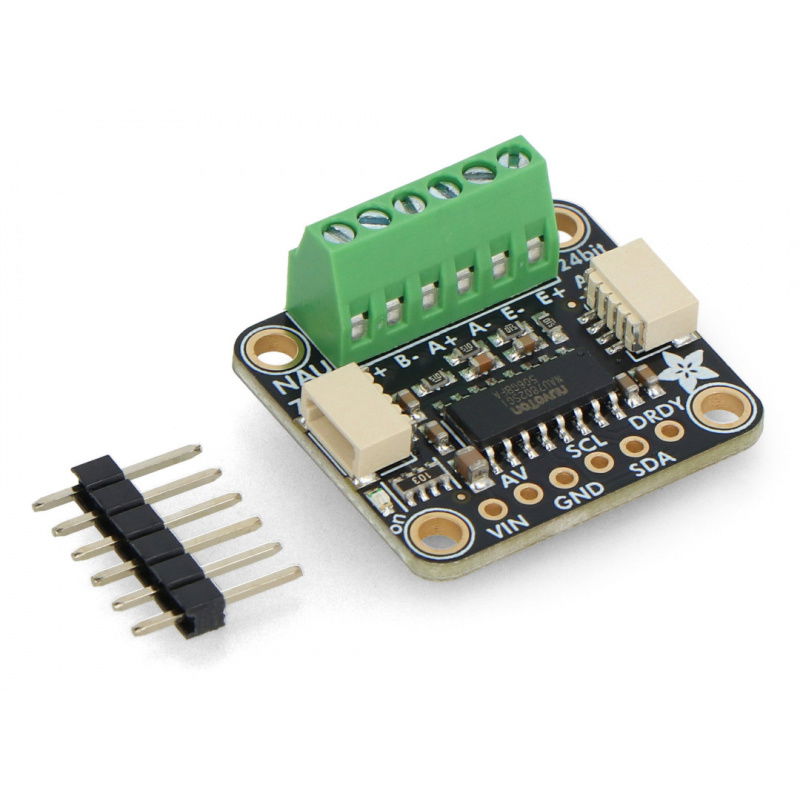

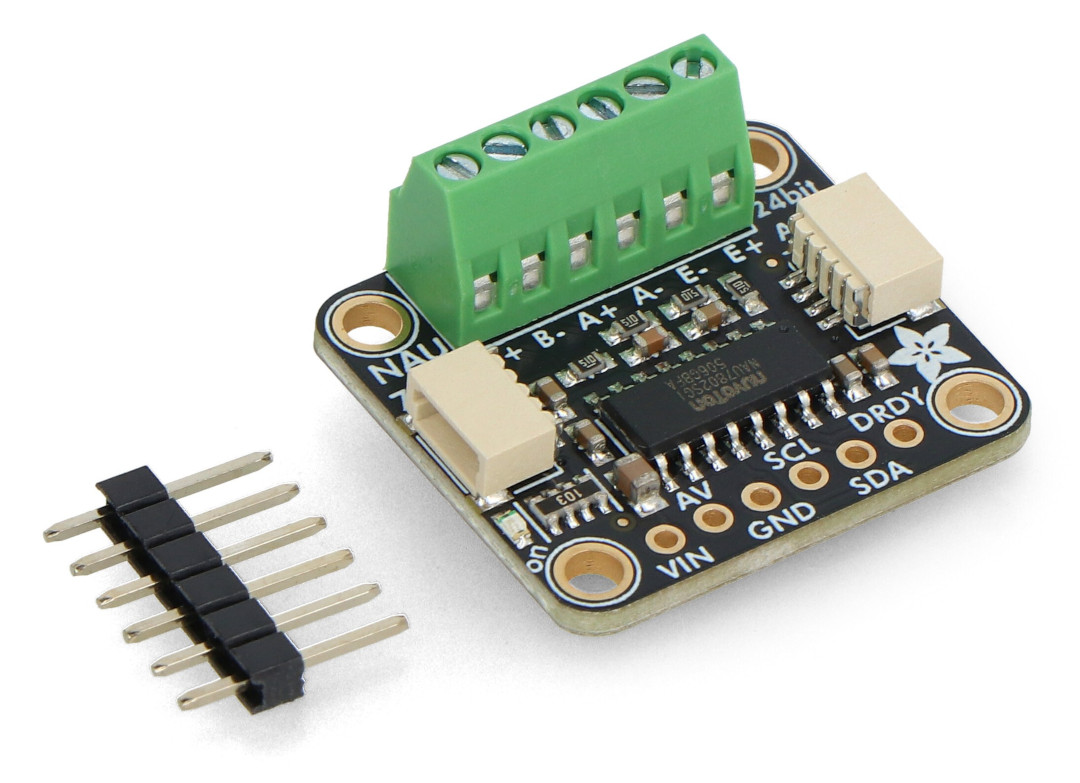

Inhalt des Kits
- Dehnungsmessstreifen-Modul - mit ADC 24-bit NAU7802 - STEMMA QT / Qwiic - 1 Stück
- Goldstiftleiste 1x6 - 2,54 mm Abstand - 1 Stück
