Index: SEG-28594
EAN: 4250236820019

Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

Der SEN-Pressure10 ist ein flexibler Drucksensor, der Kräfte im Bereich von 0 kg bis 10 kg erfassen und messen kann. Das Modul erzeugt ein analoges Spannungssignal, das vom angelegten Druck abhängt . Dadurch eignet es sich unter anderem für Messsysteme, Automatisierung, Robotik sowie Projekte auf Basis von Arduino und Raspberry Pi . Dank seiner wasserdichten Bauweise und der schnellen Reaktionszeit ist der Sensor auch für mobile und interaktive Anwendungen geeignet.

Preis:
Nettopreis:
Menge

Über 500.000 Kunden vertrauen uns bereits. Bei uns erhalten Sie:



Versand noch am selben Tag bei Produkten mit der Kennzeichnung „Versand in 24 h“



eigener Service in Polen



30 Tage Rückgaberecht und kostenlose Lieferung in Polen ab 500 PLN



4,9/5 bei TrustMate und 4,9/5 bei Google (fast 4.000 Bewertungen)



Rechnung mit MwSt., Leasing und Ratenzahlung für Unternehmen

Für Unternehmen



individuelles Angebot bei größeren Mengen



Rechnung mit ausgewiesener MwSt.

Für Schulen und Hochschulen



Bestellungen auf Angebotsanfrage



Hilfe bei der Auswahl von Sets für Ihr Labor

Produktbeschreibung: Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

Der SEN-Pressure10 ist ein Dünnschicht-Kraftsensor, der nach dem Prinzip des variablen Widerstands arbeitet . Bei Druckeinwirkung ändert sich der Widerstand des Sensormaterials, was eine Spannungsänderung am Analogausgang bewirkt. Diese Lösung ermöglicht die einfache Überwachung von Druckstufen von 0 kg bis 10 kg mithilfe eines Mikrocontrollers. Der Sensor zeichnet sich durch sein flexibles Design (weniger als 0,25 mm Dicke ) und seine kompakten Abmessungen von 75 x 20 x 9 mm aus. Das Messfeld mit 7,5 mm Durchmesser ermöglicht eine präzise Druckerfassung selbst in kleinen Elektronikprojekten. Dank seiner geringen Dicke lässt sich der Sensor in gekrümmte Oberflächen, Bedienfelder, Roboterkomponenten und Wearables integrieren. Das Modul ist hochempfindlich, unempfindlich gegenüber elektromagnetischen Störungen und hat eine lange Lebensdauer von ca. 1 Million Messzyklen. Eine wasserdichte Schutzschicht erhöht die Robustheit des Sensors auch unter rauen Umgebungsbedingungen.

Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10.

Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

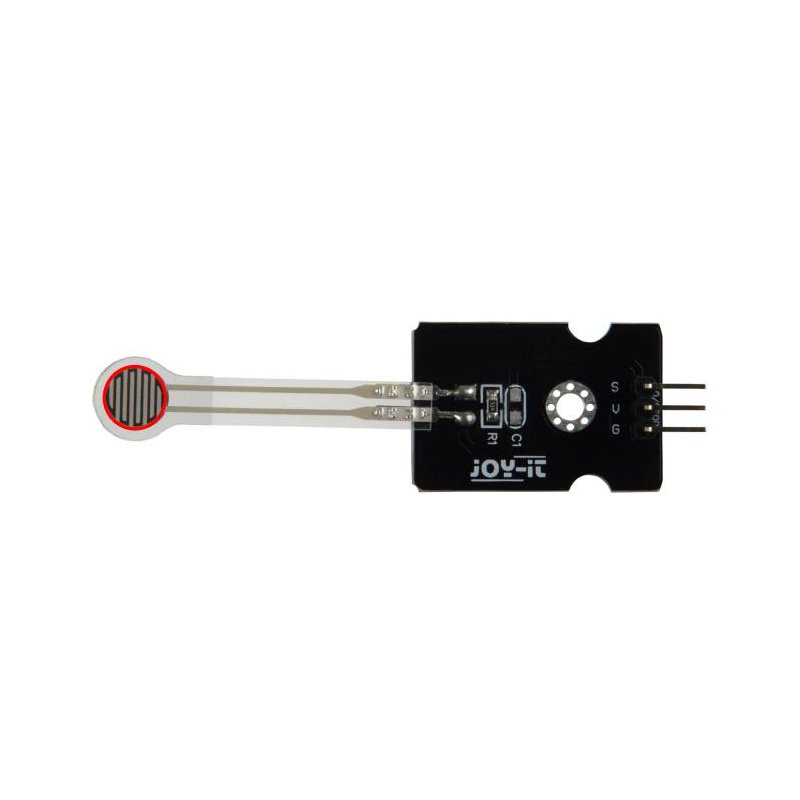

Der Messteil (rot markiert) hat einen Durchmesser von 7,5 mm.

Hauptmerkmale des Sensors

  • Messbereich von 0 kg bis 10 kg : Möglichkeit zur Messung von Druck und Last in einem weiten Bereich
  • Analoger Spannungsausgang : Einfaches Auslesen der Daten durch Mikrocontroller und ADC-Module
  • Hohe Messempfindlichkeit : schnelle Reaktion auf Druckänderungen
  • Flexibles Design : Kann in nicht standardmäßigen Designs und mobilen Geräten installiert werden.
  • Wasserdichte Sensoroberfläche : höhere Beständigkeit gegenüber Umwelteinflüssen
  • Keine elektrostatischen oder magnetischen Störungen : stabiler Betrieb in verschiedenen Anwendungen
  • Schnelle Reaktionszeit von unter 1 ms : rasche Erkennung von Druckänderungen
  • Hohe Langlebigkeit : Lebensdauer bis zu ca. 1.000.000 Messungen

Pinbelegung und Anschlussmethode des Drucksensors

Der SEN-Pressure10-Sensor verfügt über drei Pins für den schnellen Anschluss an Mikroprozessorsysteme. Der „+“-Pin versorgt das Modul mit einer Spannung zwischen 3,3 V und 5 V, der „I“-Pin dient als Masseanschluss und der „S“-Pin liefert ein analoges Messsignal basierend auf dem Druckpegel. Der Sensor kann direkt an die analogen Eingänge eines Arduino oder anderer kompatibler Mikrocontroller angeschlossen werden. Für den Raspberry Pi wird ein Analog-Digital-Wandler (ADC) benötigt, da die Plattform keine nativen analogen Eingänge besitzt.

Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

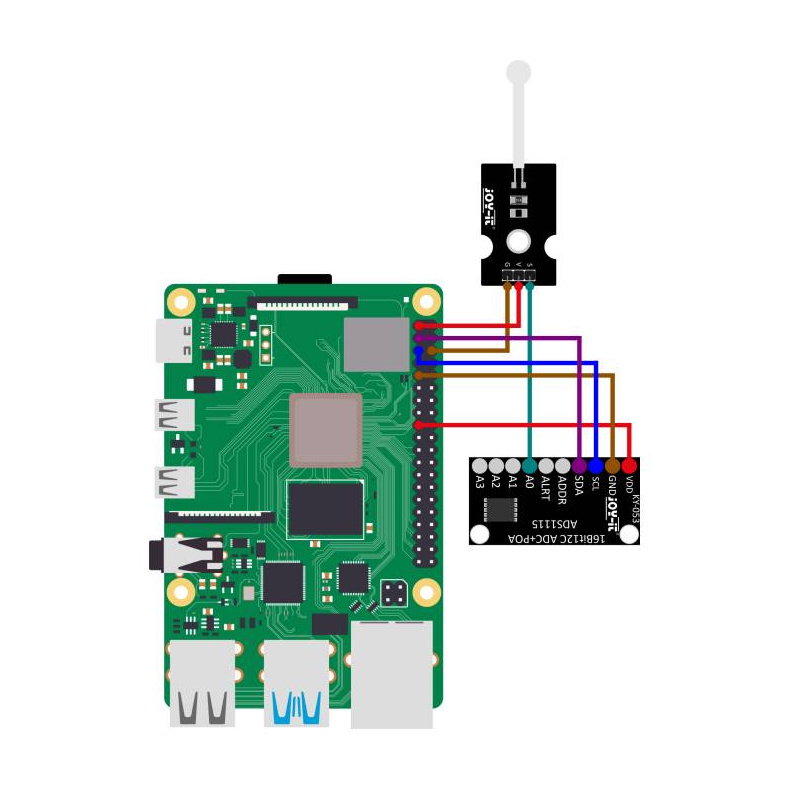

Der Raspberry Pi verfügt nicht über analoge Eingänge. Daher ist der Einsatz eines Analog-Digital-Wandlers erforderlich.

Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

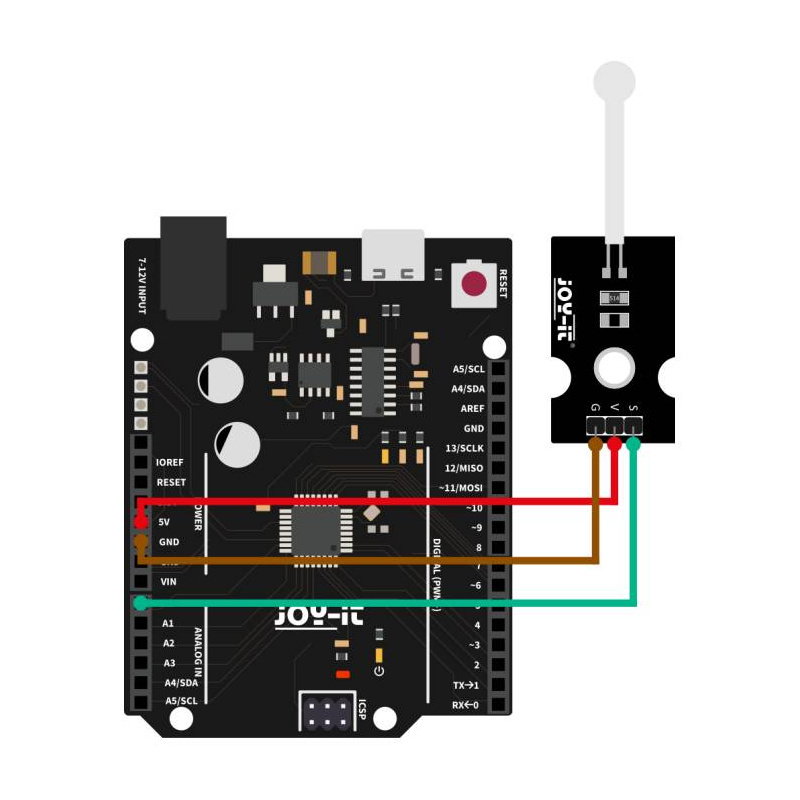

Im Falle von Arduino kann der Sensor direkt an den analogen Eingang angeschlossen werden.

Sensorkompatibilität und Programmierung

Der SEN-Pressure10 ist mit gängigen Programmierumgebungen für Embedded- und IoT-Projekte kompatibel. Das Modul lässt sich mit der Arduino IDE, Python-Bibliotheken für Raspberry Pi, CircuitPython und MicroPython betreiben. Der Hersteller stellt Beispielprogramme zur Spannungsmessung und zur Berechnung von Widerstandsänderungen anhand analoger Daten bereit. Dank der einfachen analogen Schnittstelle können Sie eigene Druckmesssysteme, intelligente Tasten, Touchscreen-Oberflächen oder Lastüberwachungssysteme realisieren . Der Sensor eignet sich sowohl für Bildungsprojekte als auch für anspruchsvolle Roboter- und Industrieautomatisierungslösungen.

Technische Spezifikationen des Sensors

  • Messbereich: 0 kg bis 10 kg
  • Ausgangstyp: analoge Spannung
  • Betriebsspannung: 3,3 V bis 5 V
  • Druckauslösepunkt: 200 g bis 250 g
  • Messgenauigkeit: ±2,5 %
  • Reaktionszeit: weniger als 1 ms
  • Wiederherstellungszeit: weniger als 15 ms
  • Dicke der Messschicht: weniger als 0,25 mm
  • Messflächendurchmesser: 7,5 mm
  • Betriebstemperatur: -20 °C bis 60 °C
  • Haltbarkeit: ca. 1.000.000 Messungen
  • Kompatibilität: Arduino, Raspberry Pi, ESP32 und andere Plattformen
  • Wasserdicht: Ja
  • Abmessungen: 75 x 20 x 9 mm

Inhalt des Sets

  • 1x SEN-Pressure10 Drucksensor
Drucksensor - 10 kg rund 7,5 mm - Joy-IT SEN-Pressure10

Der Sensor eignet sich für Roboterprojekte, Touch-Schnittstellen, Sicherheitssysteme, intelligente Druckmatten und IoT-Lösungen, die eine schnelle und präzise Druckerkennung erfordern.

Name Wert
Breite 9,8 cm
Höhe 6 cm
Tiefe 0,7 cm
Gewicht 0,004 kg
