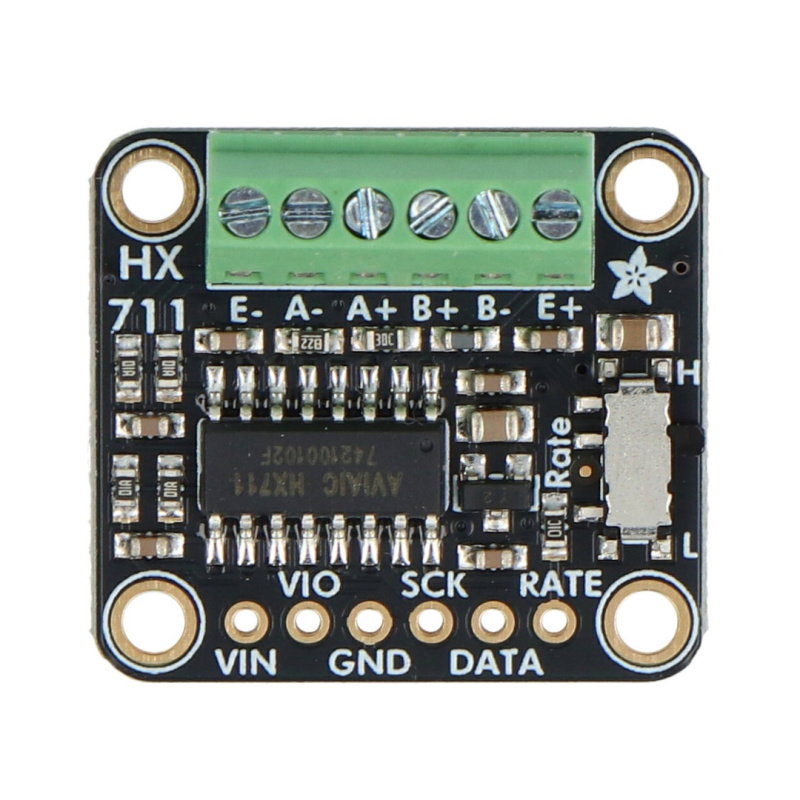

Produktbeschreibung: 24-bit ADC Modul für Dehnungsmessstreifen - HX711 - Adafruit 5974
Das Adafruit HX711 ist ein vielseitiges und präzises 24-Bit-ADC-Modul, das für die Verwendung mit Dehnungsmessstreifen und Wheatstone-Brücken entwickelt wurde. Es ermöglicht den Anschluss von zwei 4-Draht-Sensoren über einen Schraubanschluss (Kanäle A und B). Kanal A bietet die Wahl zwischen 64-facher und 128-facher Verstärkung, während Kanal B eine feste Verstärkung von 32-fach aufweist. Es werden zwei Datenratenmodi unterstützt: 10 SPS für genaue Messungen und 80 SPS für schnelle Messwerte. Das Modul kann mit einer Spannung von 2,6 V bis 5,5 V betrieben werden, und mit dem eingebauten digitalen Spannungsregler ist eine Trennung der analogen und digitalen Stromversorgung möglich. Es ist kompatibel mit CircuitPython und Arduino und bietet eine intuitive Konfiguration und Bedienung. Ideal für Präzisionsmessanwendungen wie elektronische Waagen oder Kraftsensoren.

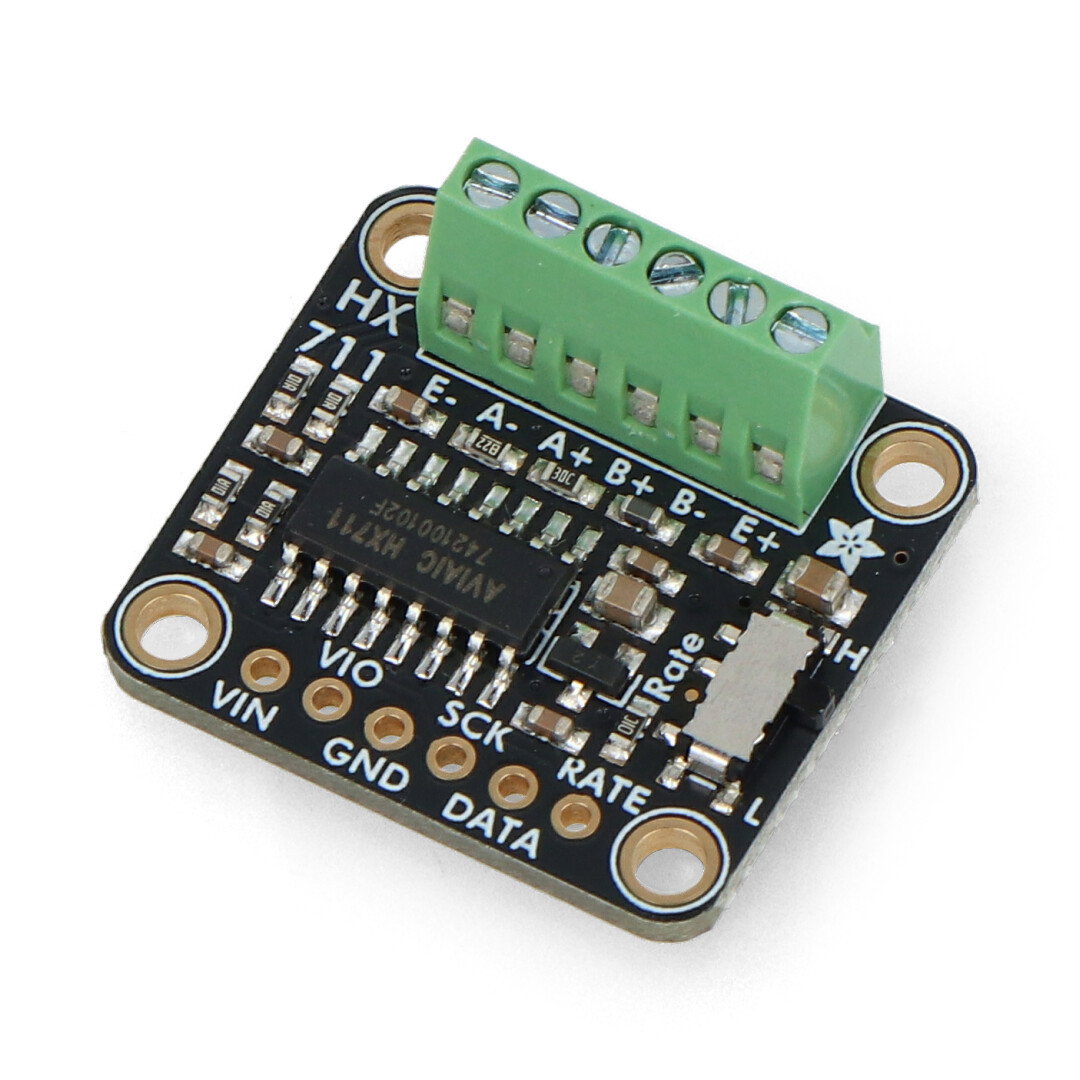

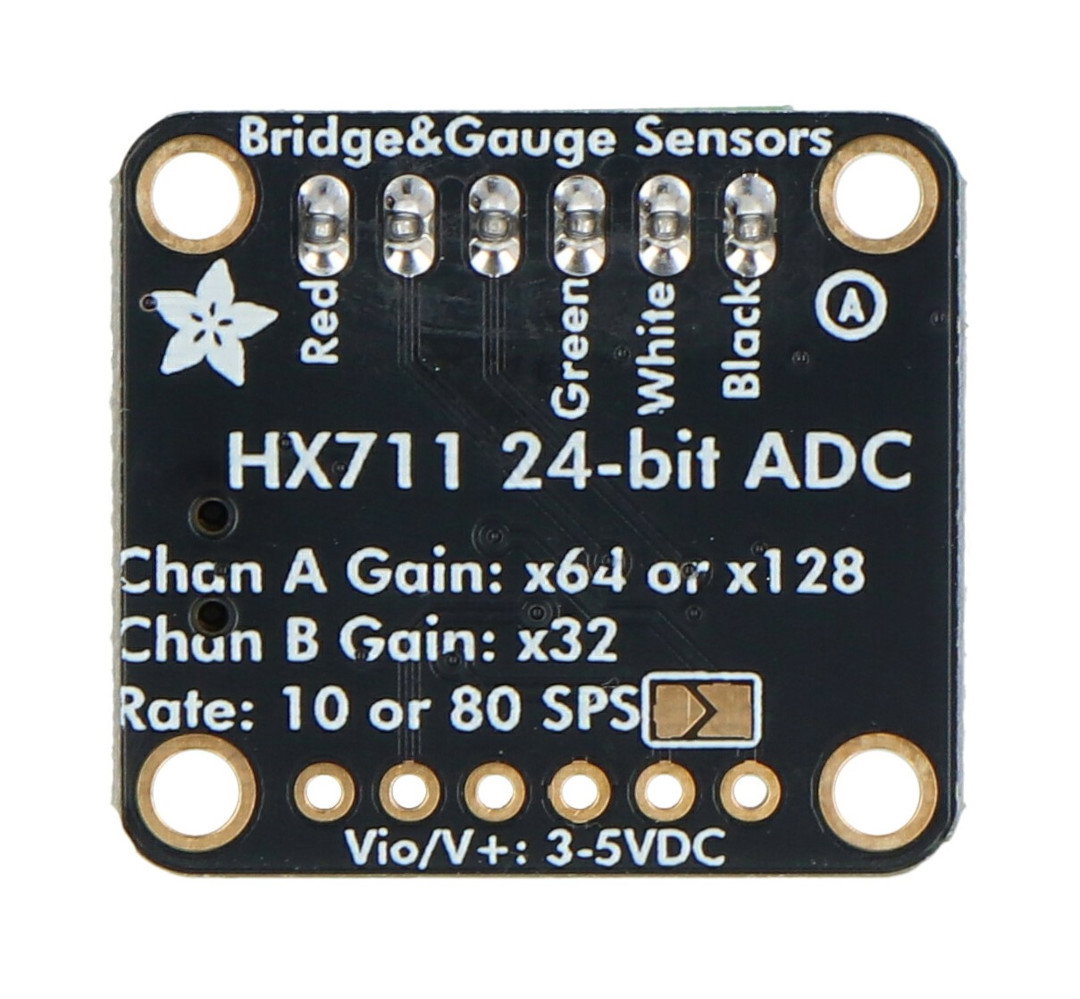

24-bit ADC Modul für Dehnungsmessstreifen - HX711 - Adafruit 5974.

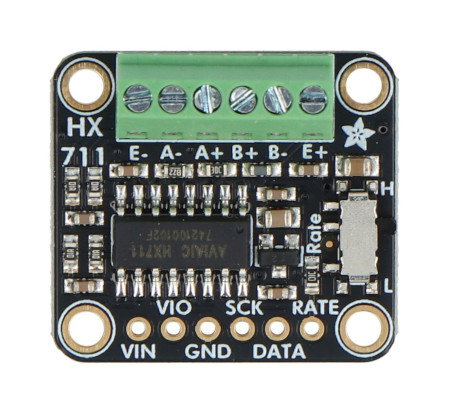

Modul mit ADC mit 24-bit Auflösung.Hauptmerkmale des Moduls
- 24-Bit-ADC mit selektiver Verstärkung
- Unterstützung für zwei differentielle Kanäle (A und B)
- Schraubanschluss für 4-Draht-Dehnungsmessstreifen
- Zwei Datenratenmodi: 10 SPS und 80 SPS
- Niedriger Stromverbrauch: < 1,5 mA im Betriebsmodus, < 1 μA im Schlafmodus
- Eingebauter Spannungsregler für digitale Spannungsversorgung
- Kompatibel mit Arduino und CircuitPython
- Einfache Pseudo-SPI-Schnittstelle

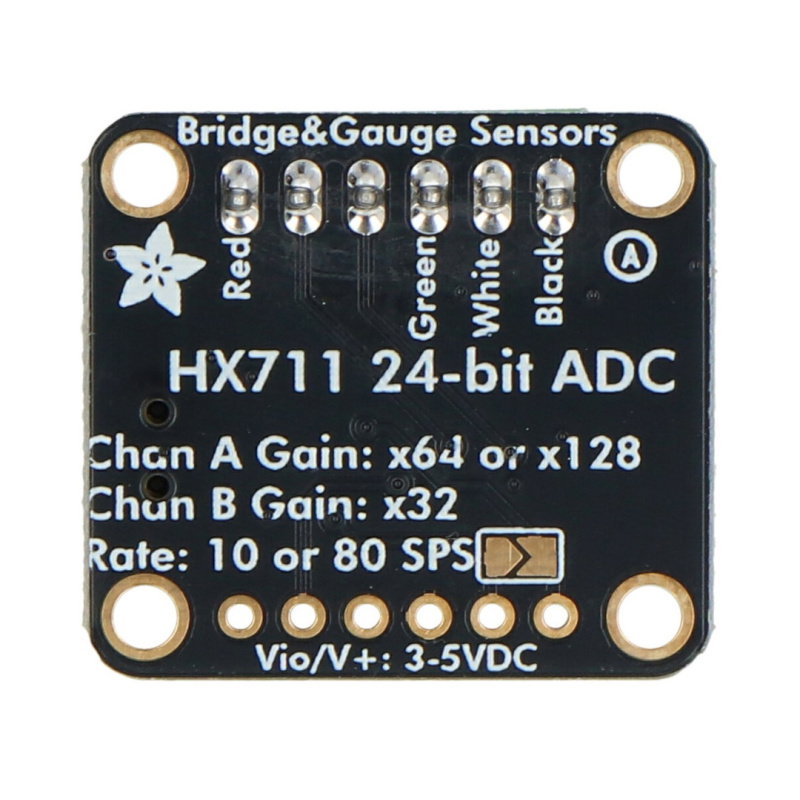

Pinbelegung des Moduls
- Stromversorgungs-Pins:
- VIN: Modul-Stromversorgung, kompatibel mit dem Logikpegel des Mikrocontrollers (z.B. 5 V für Arduino)
- VIO: Spannungsreglerausgang für die digitale Stromversorgung
- GND: gemeinsame Masse für Spannungsversorgung und Logik
- Pins des Schraubverbinders:
- E+: analoge Spannungsversorgung des Dehnungsmessstreifens (rote Leitung)
- E-: Masse des Dehnungsmessstreifens (schwarze Leitung)
- A+, A-: Differenzeingänge von Kanal A (grüne und weiße Leitung des Dehnungsmessstreifens)
- B+, B-: Differenzeingänge von Kanal B (optionaler zweiter Dehnungsmessstreifen)
- Kommunikationsstifte:
- SCK: Takteingang
- DATA: Datenausgang
- RATE: Steuerung der Leserate (niedriger Zustand: 10 SPS, hoher Zustand: 80 SPS)

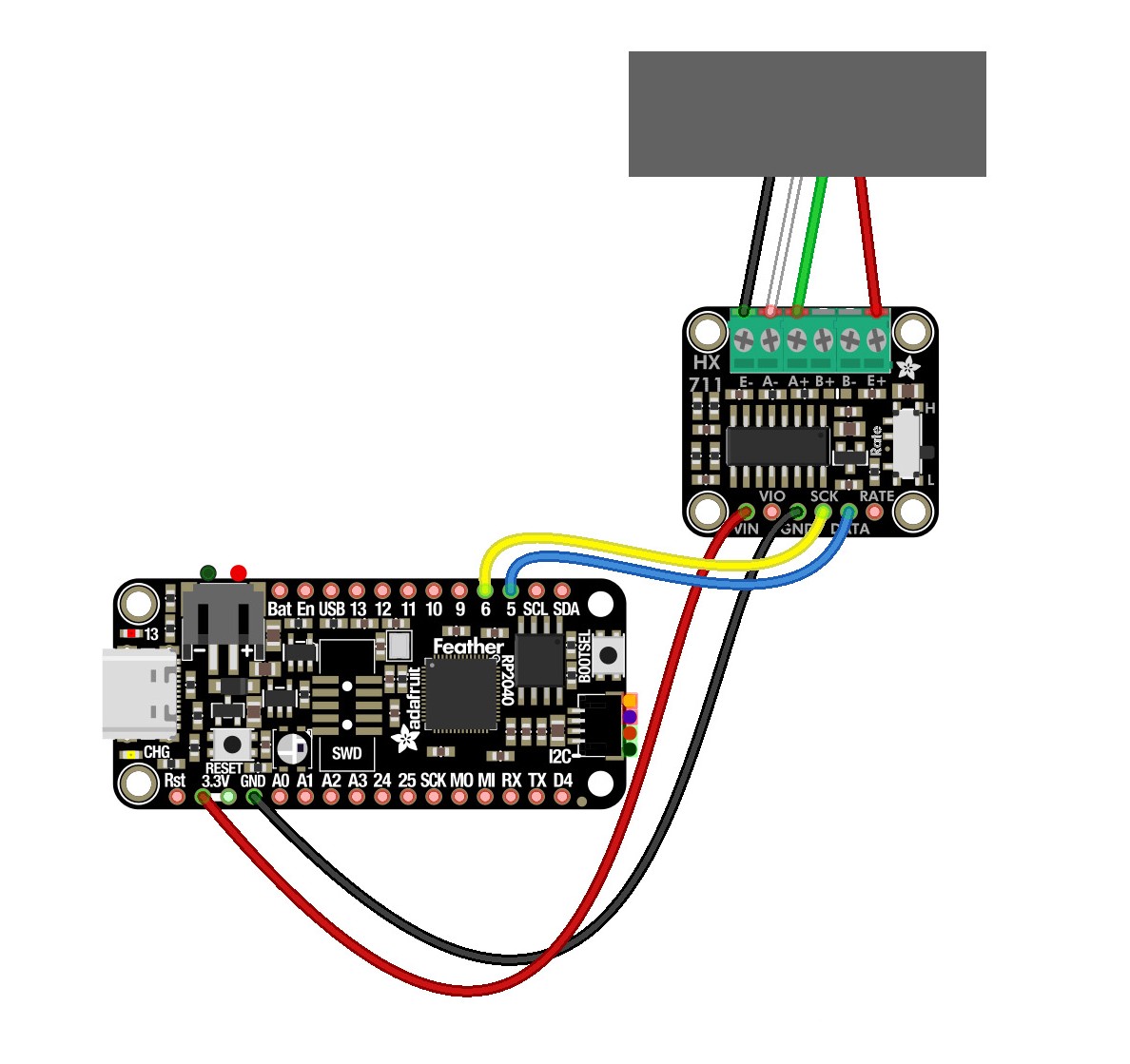

Schaltplan für das Modul.

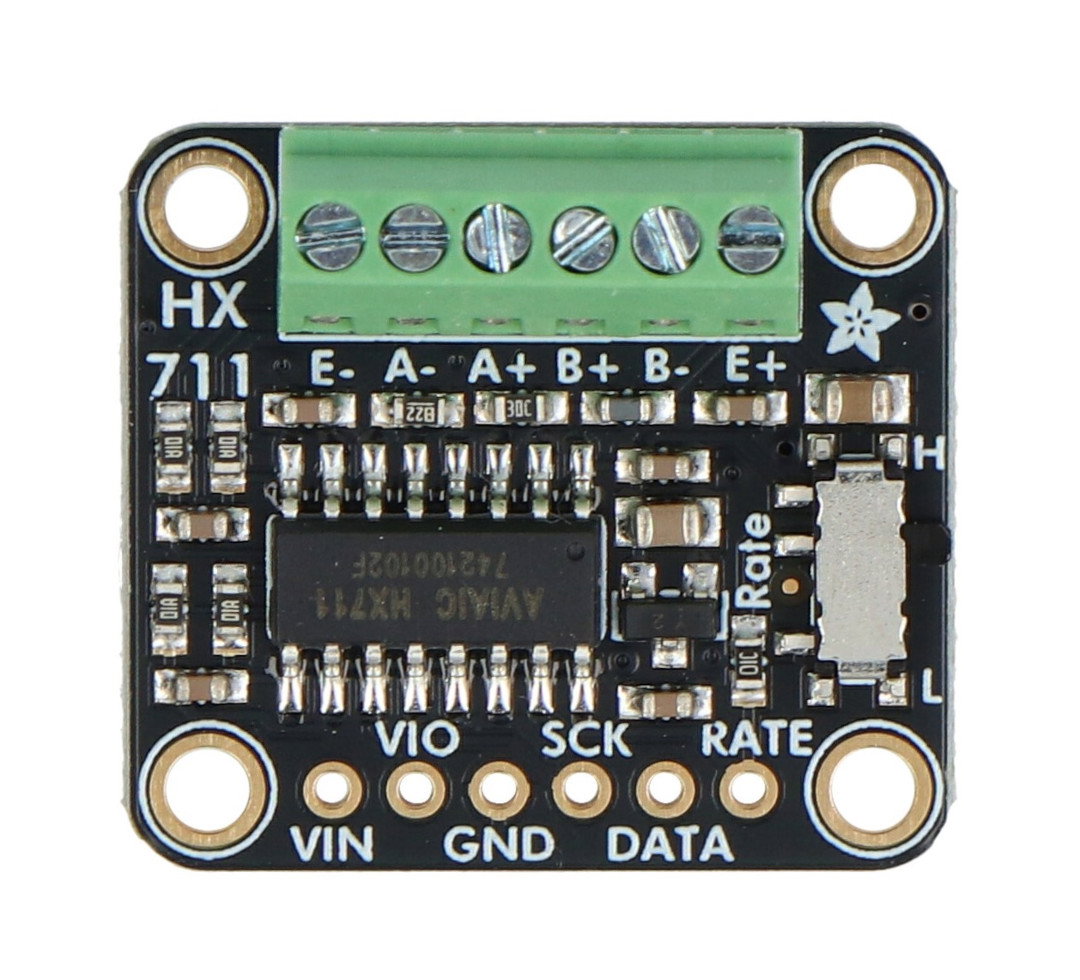

Das Modul ist mit dem HX711-Chip ausgestattet.
Programmierung der Platine mit CircuitPython und Python
Der Adafruit HX711 unterstützt eine Pseudo-SPI-Schnittstelle, die es erlaubt, zwei beliebige digitale Pins des Mikrocontrollers für die Datenübertragung zu nutzen. Mit den Adafruit_CircuitPython_HX711 und Arduino-Bibliotheken ist es einfach, das Modul zu konfigurieren und ADC-Werte zu lesen. In CircuitPython umfasst ein Beispiel für die Konfiguration den Anschluss der DATA- und SCK-Pins und die Einstellung des A- oder B-Kanals für Messungen. Das Modul lässt sich nahtlos in Messprojekte einbinden und ist auch für unerfahrene Anwender intuitiv zu bedienen.
Technische Daten der Karte
- Versorgungsspannung: 2,6 V bis 5,5 V
- Auflösung: 24 Bit
- Eingänge: 2 differentielle Kanäle (A und B)
- Verstärkung: 64x / 128x (A), 32x (B)
- Datenraten-Modi: 10 SPS / 80 SPS
- Stromverbrauch: < 1,5 mA im Betriebsmodus, < 1 μA im Schlafmodus
- Abmessungen: 25,5 x 23 x 12,1 mm
- Gewicht: 3,9 g
Inhalt des Kits
- 1x 24-bit ADC-Modul für Dehnungsmessstreifen - HX711 - Adafruit 5974
- 1x 6-poliger Goldpin-Stecker

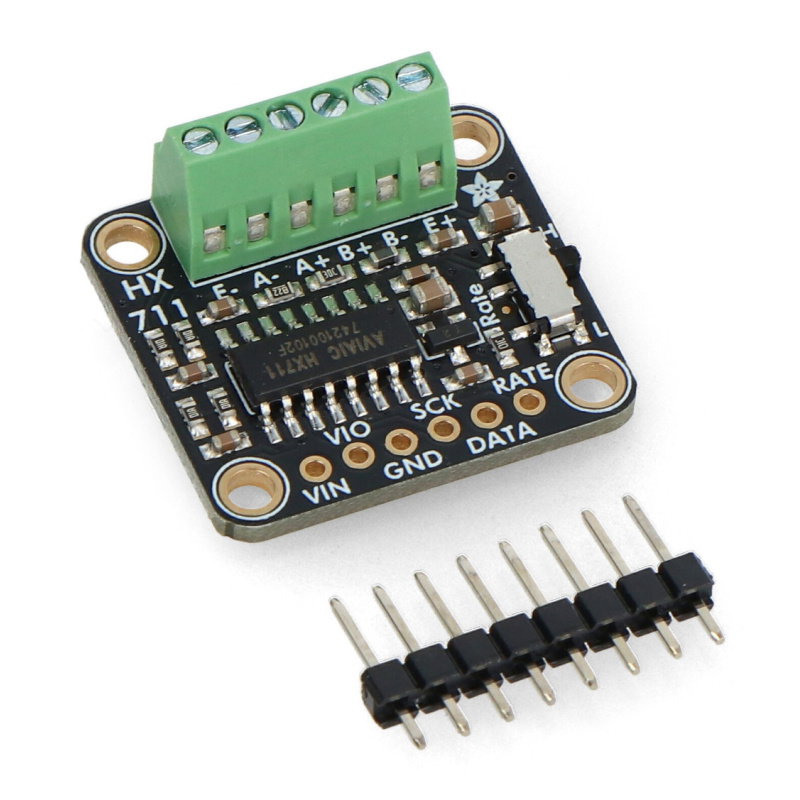

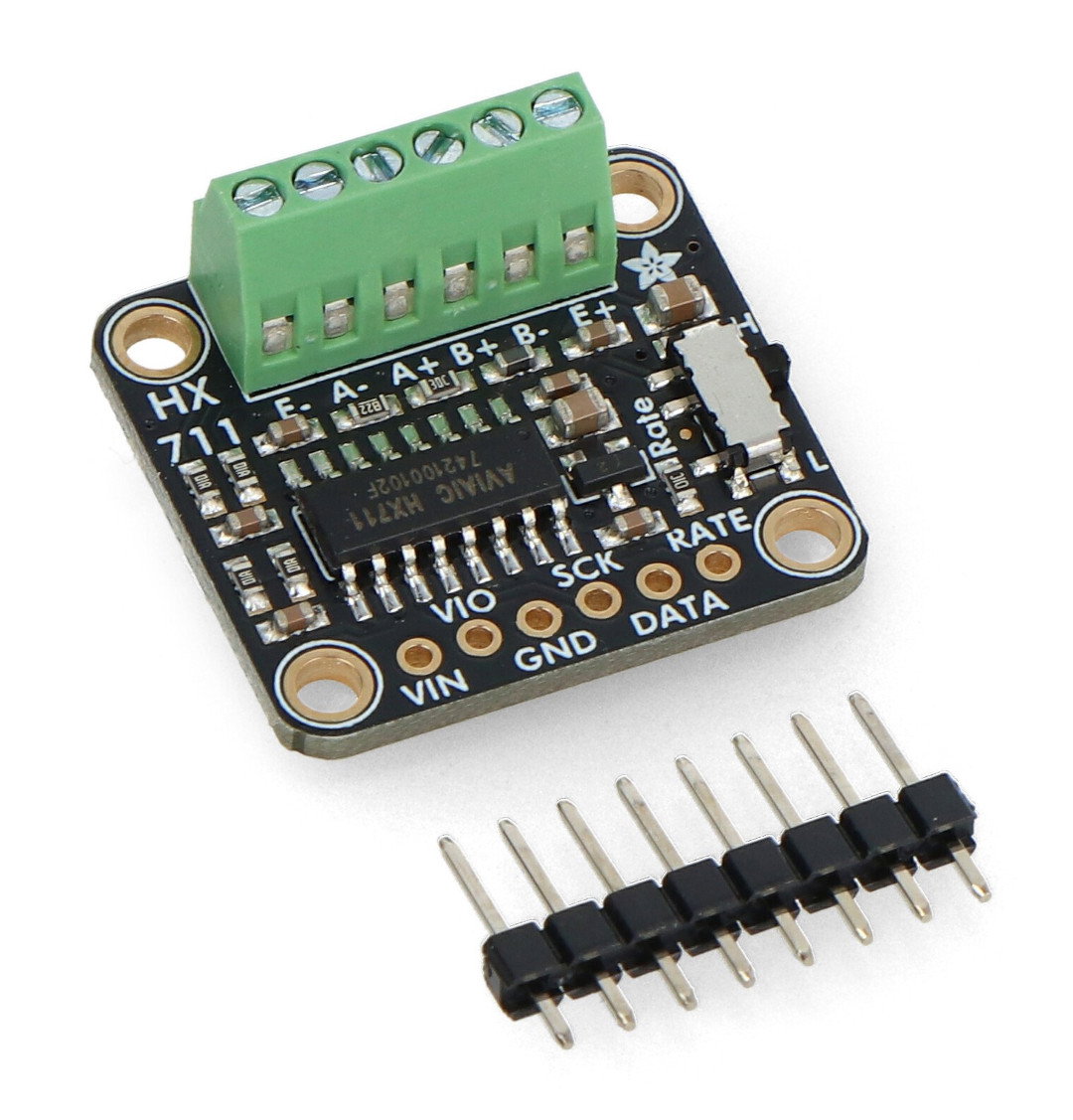

Im Bausatz enthaltene Komponenten.
