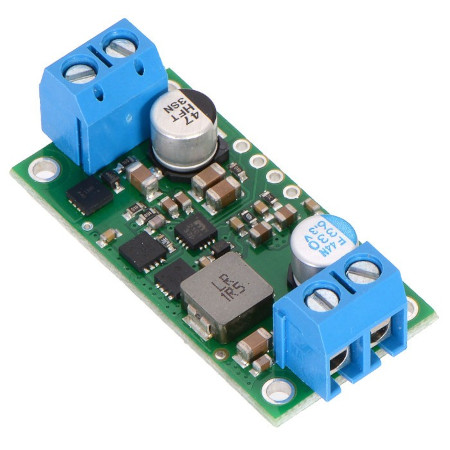

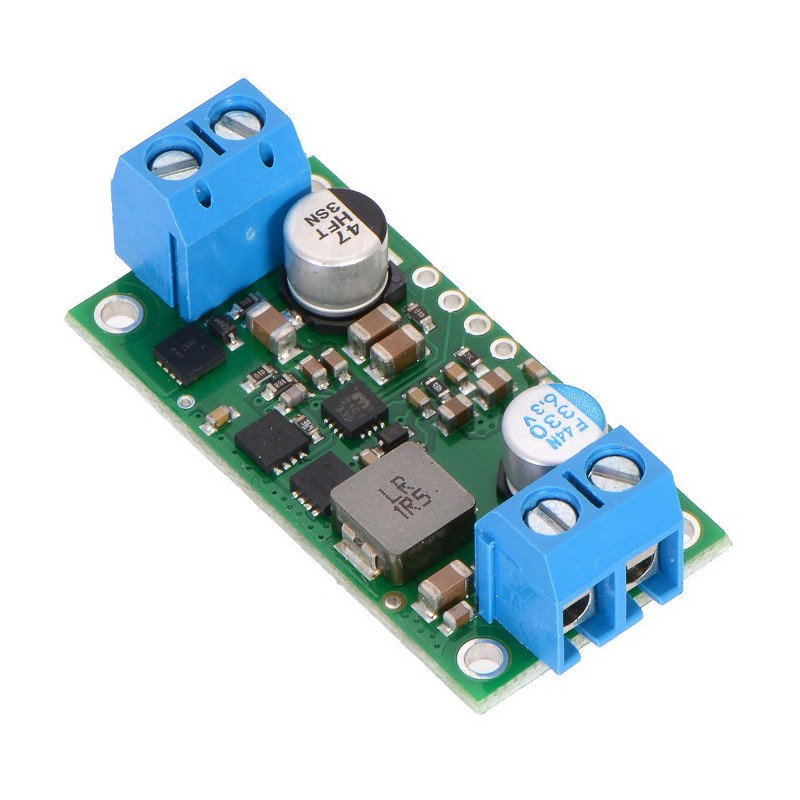

Produktbeschreibung: D24V90F5 - Abwärtswandler 5 V 9 A
Der DC-DC-Pulscontroller wandelt eine Eingangsspannung im Bereich von 5 V bis 38 V in einen Ausgangswert von 5 V um. Es erlaubt eine Stromaufnahme von bis zu 9 A. Das System zeichnet sich durch einen hohen Wirkungsgrad von 80% - 95% aus. Über den ENABLE-Pin lässt sich das Modul in einen Schlafmodus versetzen, in dem es nur bis zu 20 µA pro Volt der Versorgungsspannung verbraucht. Unser Angebot umfasst auch eine Low-Power-Version , die eine Stromaufnahme von bis zu 6 A ermöglicht. Da sich beide Kacheln sehr ähnlich sind, hat der Hersteller auf der Rückseite eine Stelle gelassen, an der Sie die Schaltung mit einem Marker markieren können.
D24V90F5 - Abwärtswandler 5 V 9 A.
Spezifikation des Abwärtswandlers 5V 9A Pololu D24V90F5
- Eingangsspannung: 5V bis 38V
- Ausgangsspannung: 5V (+/- 4%)
- Ausgangsspannungsgenauigkeit: 4 %
- Maximaler Ausgangsstrom: 9 A
- Stromaufnahme im Schlafmodus 10 µA - 20 µA pro 1 V Eingangsspannung
- Schaltfrequenz: 470 kHz
- Eingebaute Sicherheit:
- gegen zu hohen Stromverbrauch
- gegen zu hohe Temperatur bis 160°C
- bevor die Versorgungsspannung zu niedrig ist, schaltet sich das System nicht ein, wenn die Versorgungsspannung niedriger als 4,2 V ist
- weicher Start

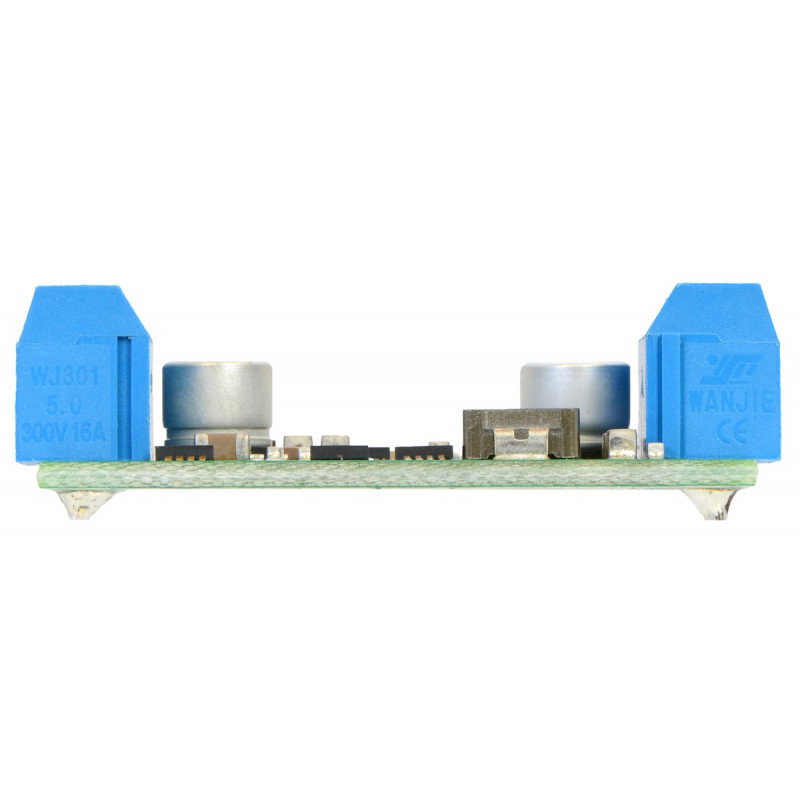

- Abmessungen: 40,6 x 20,3 x 7,6 mm
- Vier Befestigungslöcher für M2-Schrauben
- Gewicht: 5 g (ohne Anschlüsse)
Inverter-Pins
Das Modul hat vier Ausgänge:
- VIN - Eingangsspannung im Bereich von 5 V bis 38 V.
- GND - Massepotential.
- VOUT - Ausgangsspannung 5 V.
- ENABLE - das Geben des Low-Zustands schaltet das System in den Modus mit niedrigem Stromverbrauch, in dem es nur 10 uA - 20 uA für jedes Volt der Versorgungsspannung verbraucht. Standardmäßig wird der Pin über einen 100-kΩ-Widerstand auf VIN hochgezogen. Wenn der Energiesparmodus nicht verwendet wird, kann ENABLE unverbunden bleiben.
- FB - Das Löten eines Widerstands zwischen dem FB- und dem VOUT-Pin senkt die Ausgangsspannung. Details später in der Beschreibung.
- PG - "Power Good" -Anzeige. Open Drain geht auf Low, wenn die Ausgangsspannung unter 90 % des eingestellten Werts fällt (dh unter 4,5 V für 5 V).
An die Löcher können Sie die beliebten Goldpinleisten löten, das Raster der Pins beträgt 2,54 mm oder die ARK Schraubbuchsen. Beide Arten von Anschlüssen sind enthalten. Das Modul kann in das Steckbrett eingesteckt, mit Drähten verbunden oder in einer speziellen Leiterplatte platziert werden.

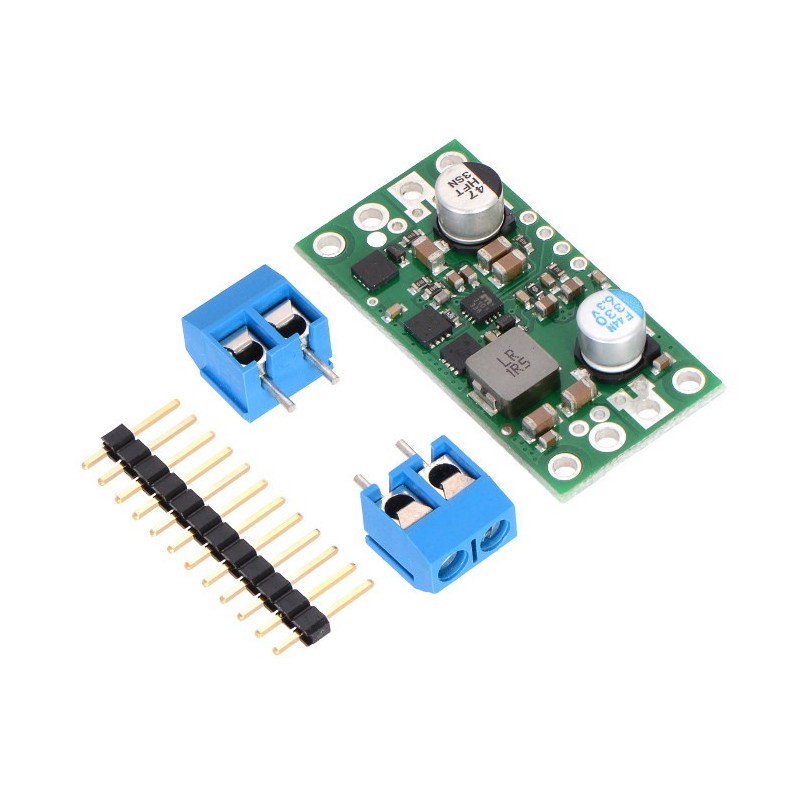

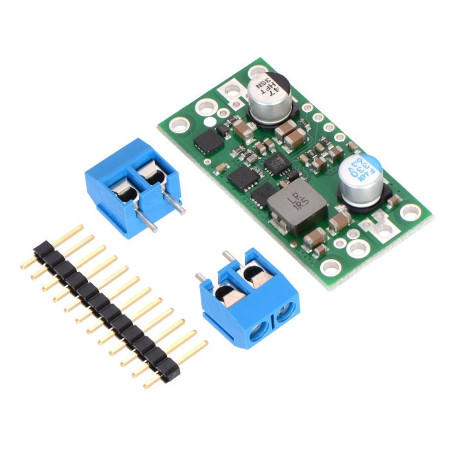

Inhalt des Kits.
Absenken der Ausgangsspannung
Der Umrichter hat die Möglichkeit, die Ausgangsspannung abzusenken. Löten Sie dazu einen Widerstand zwischen die Pins FB und VOUT. Sein Wert kann mit der Formel berechnet werden. Um beispielsweise 3,3 V am Ausgang zu erhalten, müssen Sie einen 23,7-kΩ-Widerstand löten. Der Ausgangswert darf 0,8 V nicht unterschreiten.
Wirkungsgrad und Ausgangsstrom

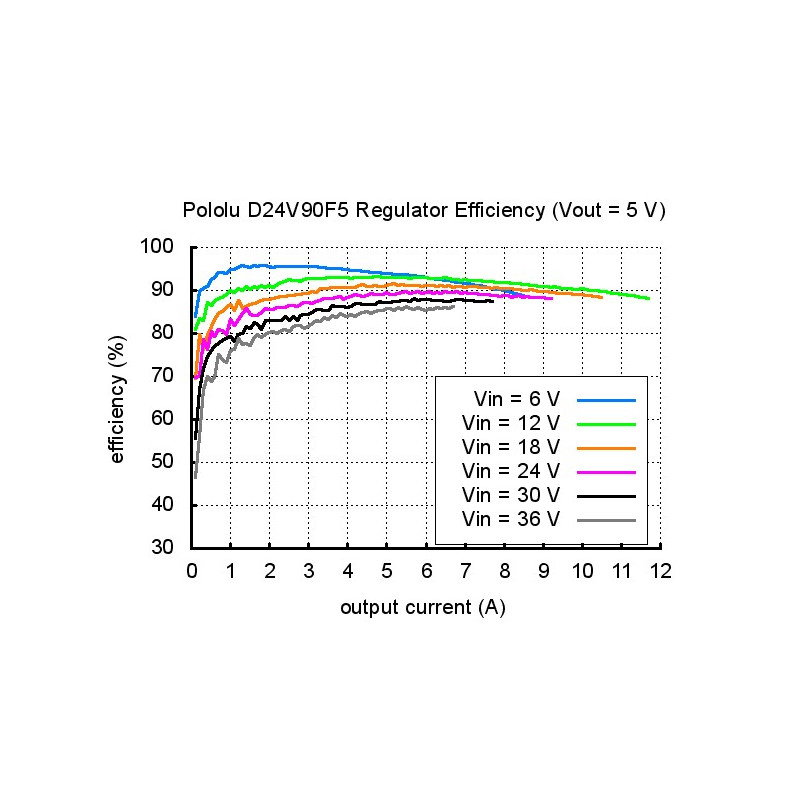

Der Wirkungsgrad ist definiert als das Verhältnis der Ausgangsleistung zur Eingangsleistung (Power out) / (Power in). Dies ist ein sehr wichtiger Parameter beim Arbeiten mit tragbaren Energiequellen (Batterien und Akkumulatoren), wo die Arbeitszeit pro Ladezyklus wichtig ist. Die Abhängigkeit des Wirkungsgrades von der Eingangsspannung ist in den folgenden Grafiken dargestellt.

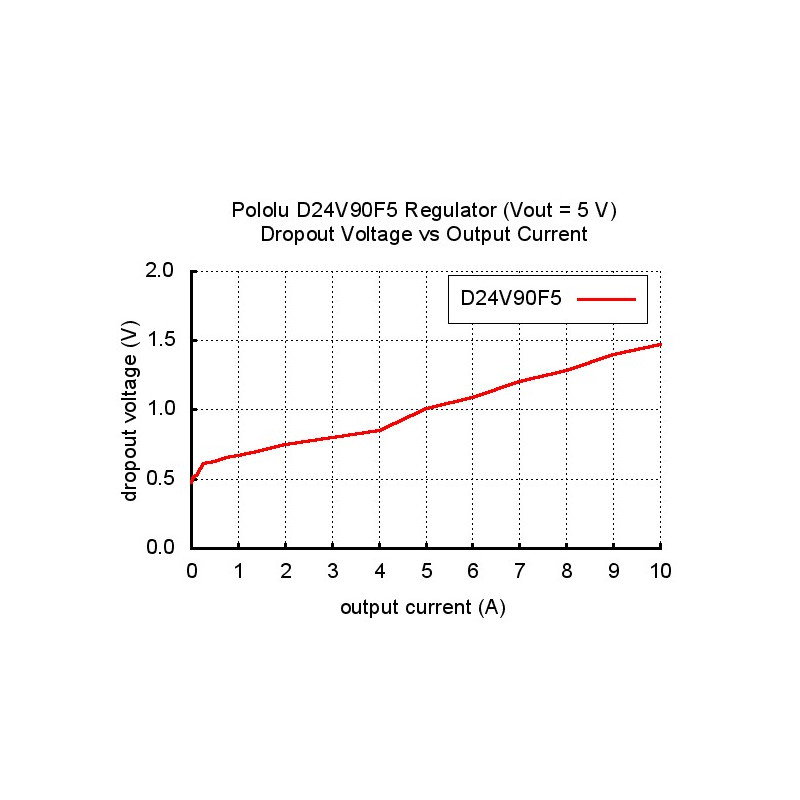

Abfallspannung
Die folgende Grafik zeigt die Abhängigkeit der Abfallspannung vom Wert des Ausgangsstroms. Beispielsweise muss bei einem Verbrauch von 5 A die Ausgangsspannung um 1 V höher sein als der Eingangswert.
Schaltfrequenz

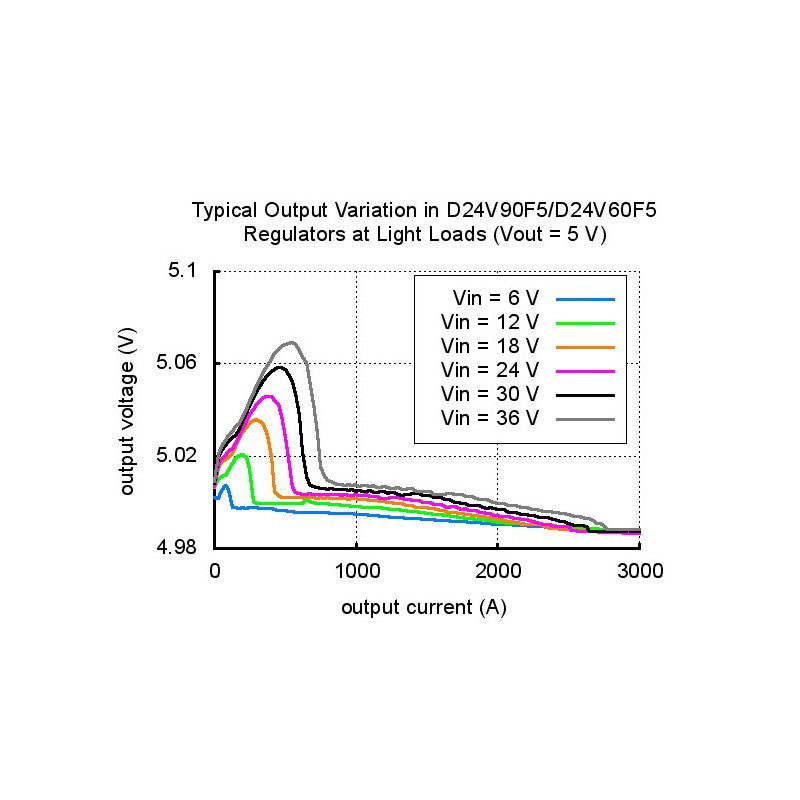

Das System arbeitet mit einer Frequenz von etwa 470 kHz, aber bei geringem Energieverbrauch sinkt dieser Wert, was zu leichten Abweichungen in der Ausgangsspannung führt. Diese Beziehung ist in der folgenden Grafik dargestellt.
