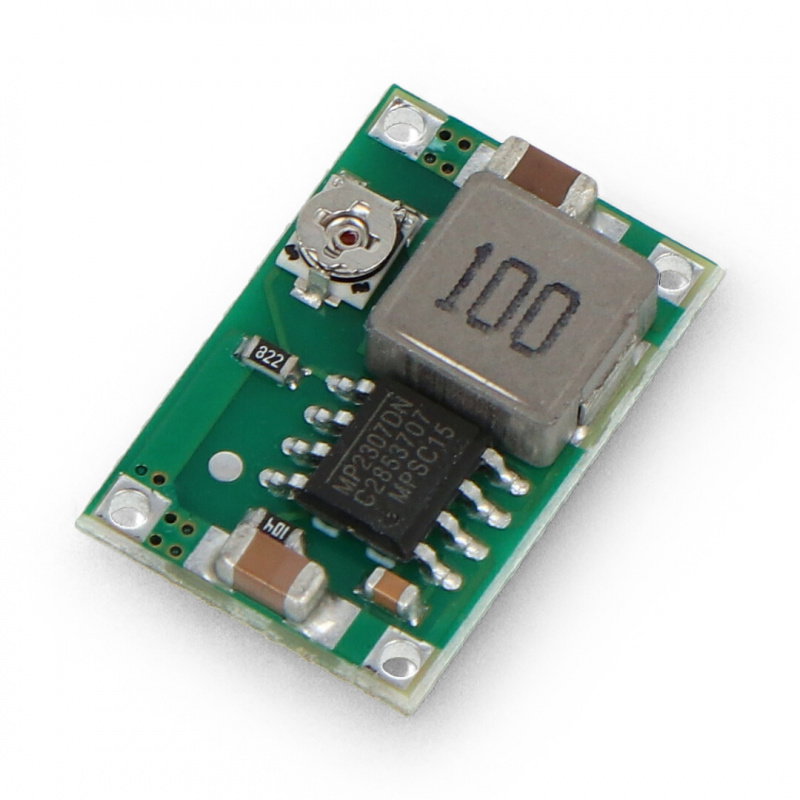

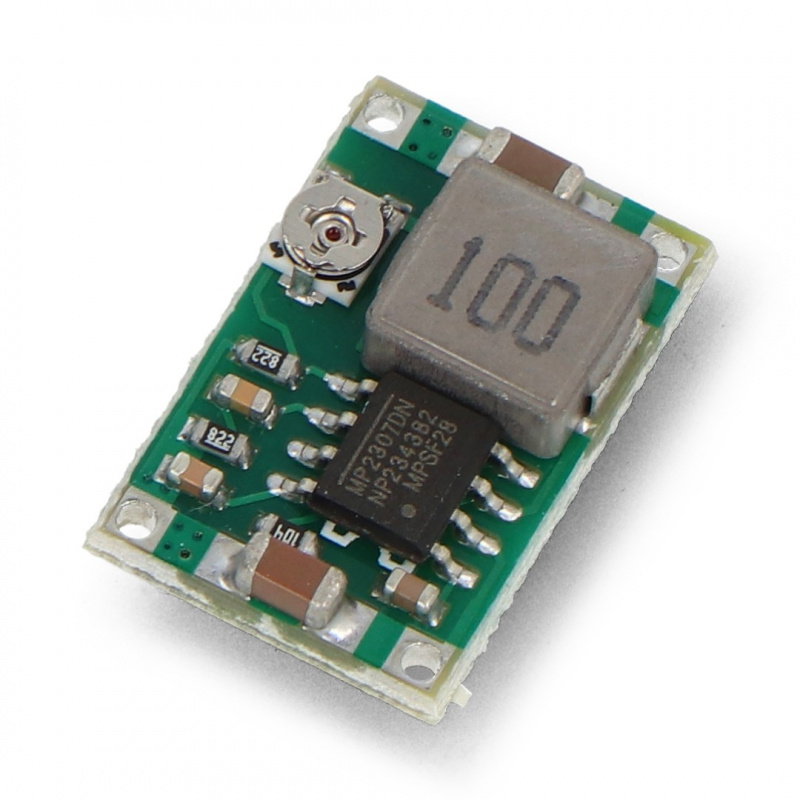

Produktbeschreibung: Abwärtswandler D-SUN 1,0V-17V 1,8A
Modul mit Abwärtswandler . Eingangsspannung von 4,75 V bis 23 V. Maximaler Dauerausgangsstrom 1,8 A. Ausgangsspannung einstellbar von 1,0 V bis 17 V.
Spezifikation des Wechselrichters
- Eingangsspannung: 1V bis 23V
- Die Ausgangsspannung ist einstellbar von 1 V bis 17 V (die Ausgangsspannung darf nicht höher sein als die Eingangsspannung)
- Maximaler Dauerausgangsstrom: 3 A (bei Kühlung)
- Eingebautes Potentiometer: Einstellung der Ausgangsspannung
- Fliesengröße: 18 x 11 x 4 mm
- Gewicht: 2 g
Abwärtswandler D-SUN 1,0V-17V 1,8A.
Nutzungsmethode

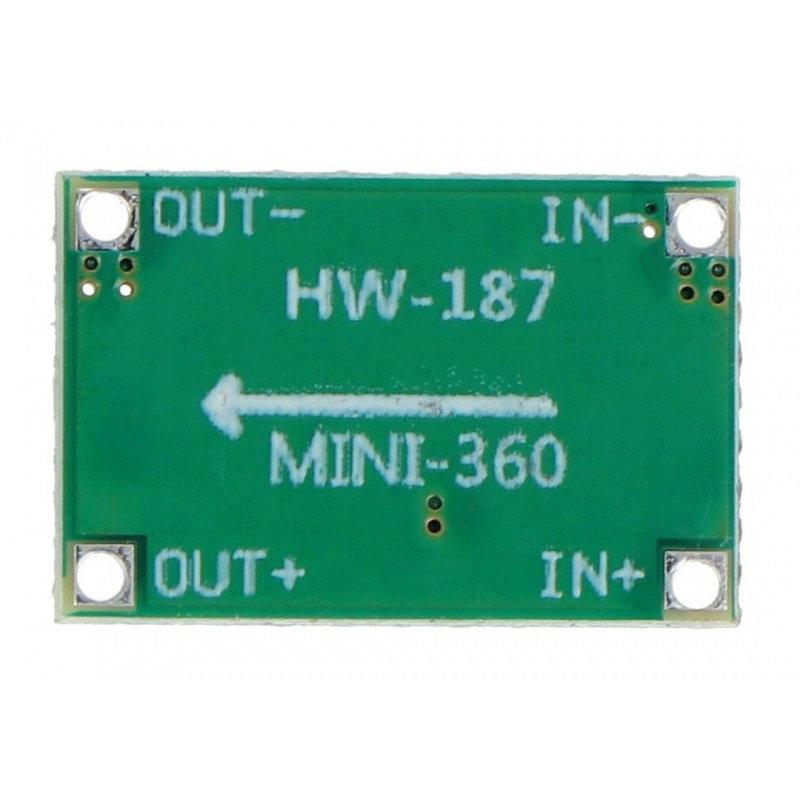

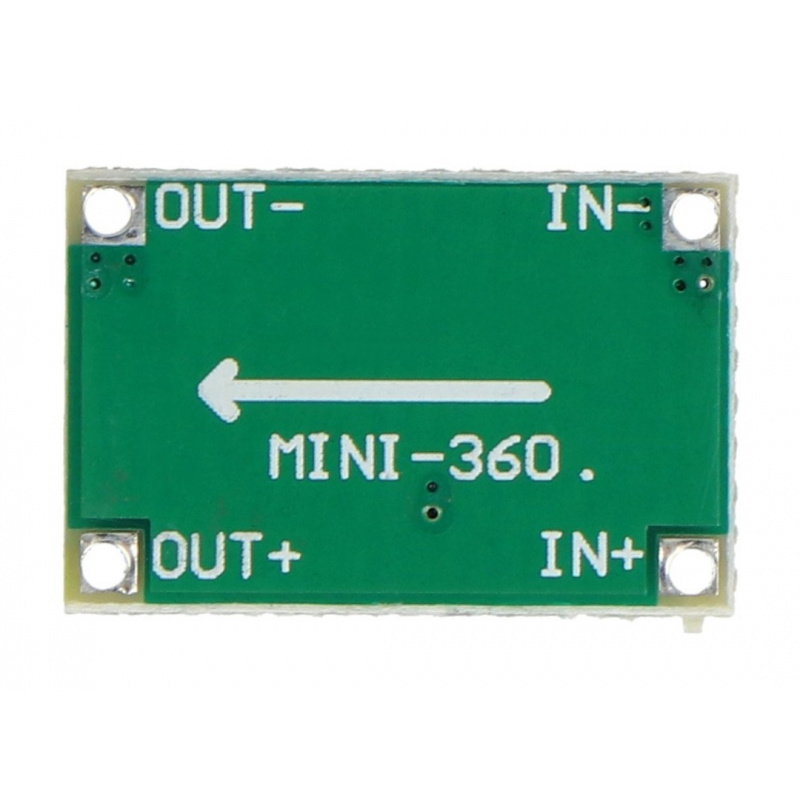

Das Modul hat vier Ausgänge in Form von Feldern für Goldpins:
| Stift | Beschreibung |
|---|---|
| IN + | Eingangsspannung - positiver Pol. |
| IN- | Eingangsspannung - Minuspol (Masse). |
| AUS + | Ausgangsspannung - positiver Pol. |
| AUS- | Ausgangsspannung - Minuspol (Masse). |
Die Ausgangsspannung wird mit dem Potentiometer zwischen 1,0 V und 17 V gewählt. Beachten Sie, dass es sich um eine Abwärtsschaltung handelt, sodass die Ausgangsspannung nicht höher als die Eingangsspannung sein kann .
Winziger DC/DC-Abwärtswandler mit hohem Wirkungsgrad
Subminiatur-Abwärts-DC/DC-Wandlermodul. Es kann mit einer Stromversorgung im Bereich von 1 V bis 23 V arbeiten und seine Ausgangsspannung wird (mit einem Miniatur-Einbaupotentiometer) im Bereich von 1 V bis 17 V geregelt. Das Modul kann einen Dauerstrom von bis zu liefern 1,8 A (3 A bei Zusatzkühlung).

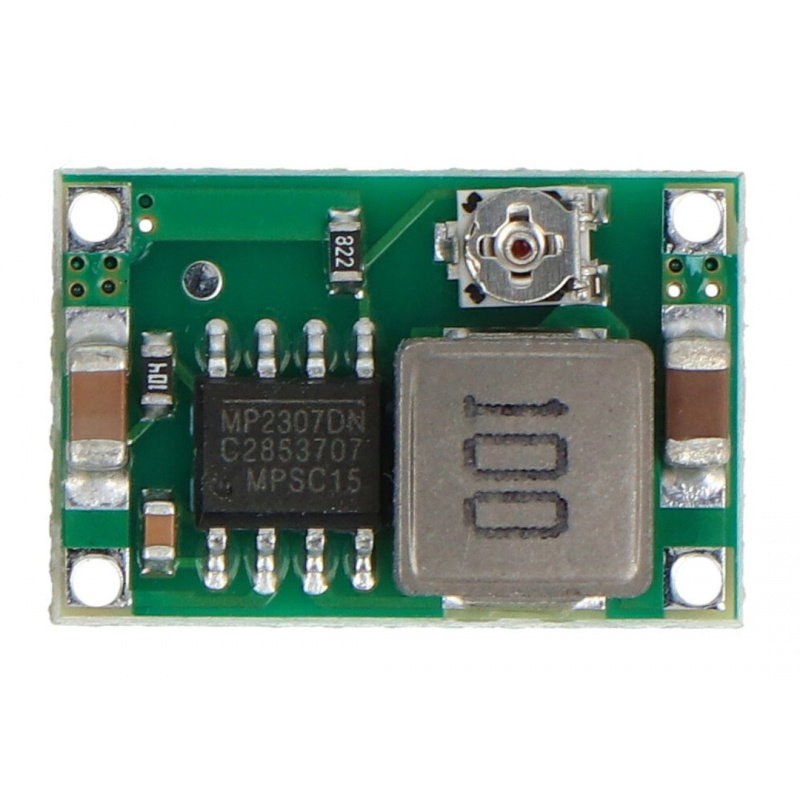

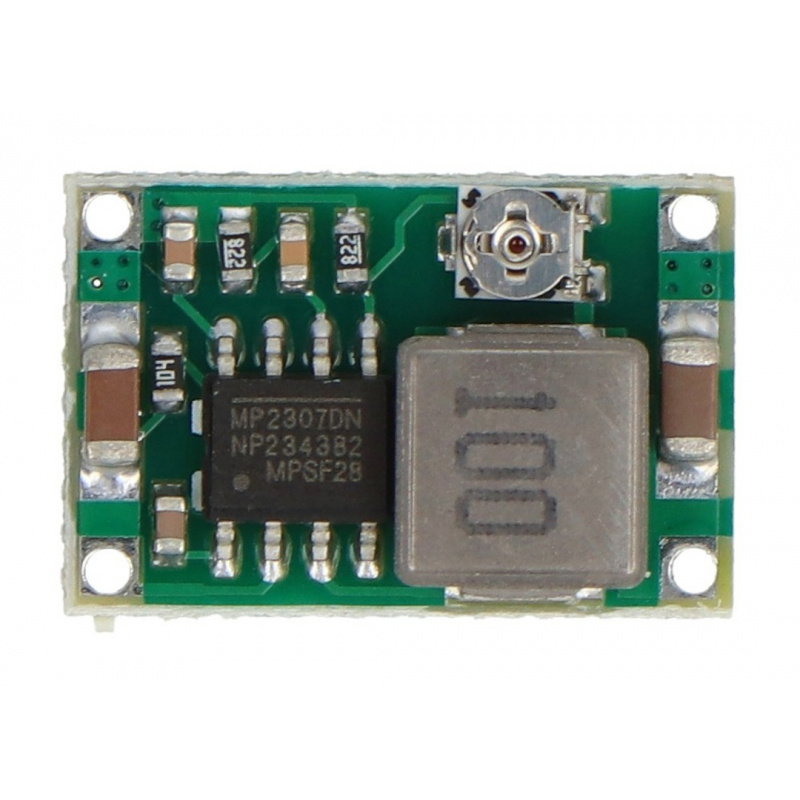

Die Platine hat die Maße 18 x 11 x 4 mm und ist mit vier Lötpads zum Löten von Pins von Goldpin-Steckverbindern ausgestattet. Das Modul basiert auf dem integrierten Controller MP2307DN.
Ein Beispiel für die Verwendung eines Abwärtswandlers mit Arduino
Der Abwärtswandler D-SUN 1.0V-17V 1.8A eignet sich perfekt für Geräte, bei denen die Versorgungsspannung gesenkt werden muss, um ihren Pegel an die Anforderungen des betriebenen Geräts anzupassen. Ein Beispiel ist das Arduino Uno Board, das mit einem 12 V DC Steckernetzteil arbeitet. Es ist zwar möglich, den Steckeradapter direkt an die DC-Buchse des Moduls anzuschließen, bei einer höheren Stromaufnahme wird der eingebaute Linearstabilisator im Arduino jedoch unweigerlich überhitzen.
Um dieses Problem zu vermeiden, können Sie einen Konverter verwenden, der die Spannung von 12 V auf etwa 7-8 V senkt, wodurch die Leistung der Stabilisatorverluste erheblich reduziert wird. Diese Lösung funktioniert auch für andere Geräte, Angetrieben von einem linearen Stabilisator - die in diesem System verlorene Leistung hängt linear vom Spannungsabfall ab - im angegebenen Beispiel können Sie mit dem Konverter die Spannungsdifferenz am Ausgang und Eingang des Stabilisators von (12 V - 5 V) reduzieren = 7 V) bis (7 V - 5 V = 2 V).
