S8V9F6 - Aufwärts-/Abwärtswandler - 6V 1,5A - Pololu 4966
Der S8V9F6-Wechselrichter ist ein effizientes Step-up-/Step-down-Gerät, das eine einstellbare Ausgangsspannung von 6 V bei einem Eingangsspannungsbereich von 1,4 V bis 16 V liefert. Er ist die perfekte Lösung für eine Vielzahl von Anwendungen und bietet hohe Leistung, Stabilität und erweiterte Schutzfunktionen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: S8V9F6 - Aufwärts-/Abwärtswandler - 6 V 1,5 A - Pololu 4966
Der Wechselrichter S8V9F6 ist ein effizienter DC-Regler, der sowohl eine Aufwärts- als auch eine Abwärtsregelung der Eingangsspannung auf eine einstellbare Ausgangsspannung von 6 V ermöglicht. Er verfügt über einen weiten Eingangsspannungsbereich von 1,4 V bis 16 V und eignet sich daher ideal für Anwendungen, die von einer Vielzahl von Quellen, einschließlich Batterien, gespeist werden. Mit einem typischen Wirkungsgrad von 80 % bis 90 % bietet der Wechselrichter S8V9F6 eine stabile und effiziente Leistungsabgabe, die Leistungsverluste minimiert und die Wärmeentwicklung reduziert. Er ist außerdem in der Lage, einen kontinuierlichen Ausgangsstrom von 1 A bis 1,5 A zu liefern, wenn die Eingangsspannung nahe der Ausgangsspannung liegt. Schutzfunktionen wie Eingangsspannungssperre, Stromüberlastungs- und Überhitzungsschutz gewährleisten einen zuverlässigen und sicheren Betrieb des Geräts. Darüber hinaus begrenzt eine Soft-Start-Funktion den Einschaltstrom und schützt so die Komponenten vor Schäden, und eine Sleep-Funktion spart Energie im Ruhezustand.

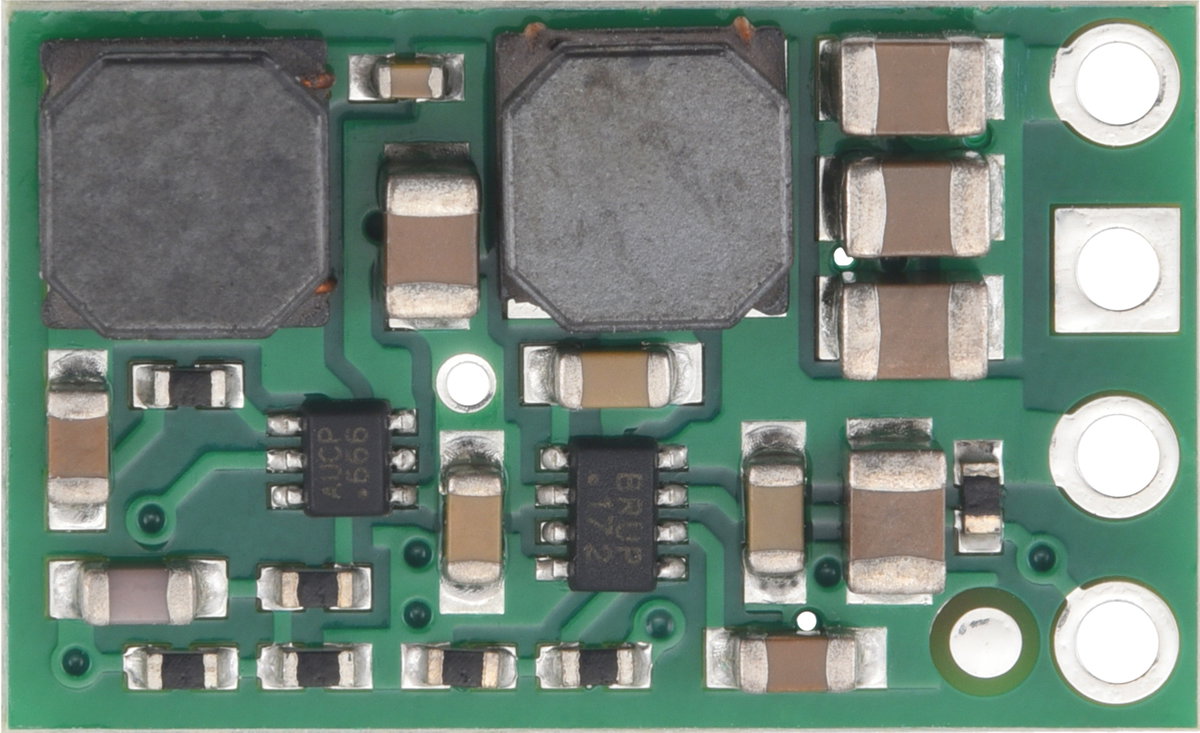

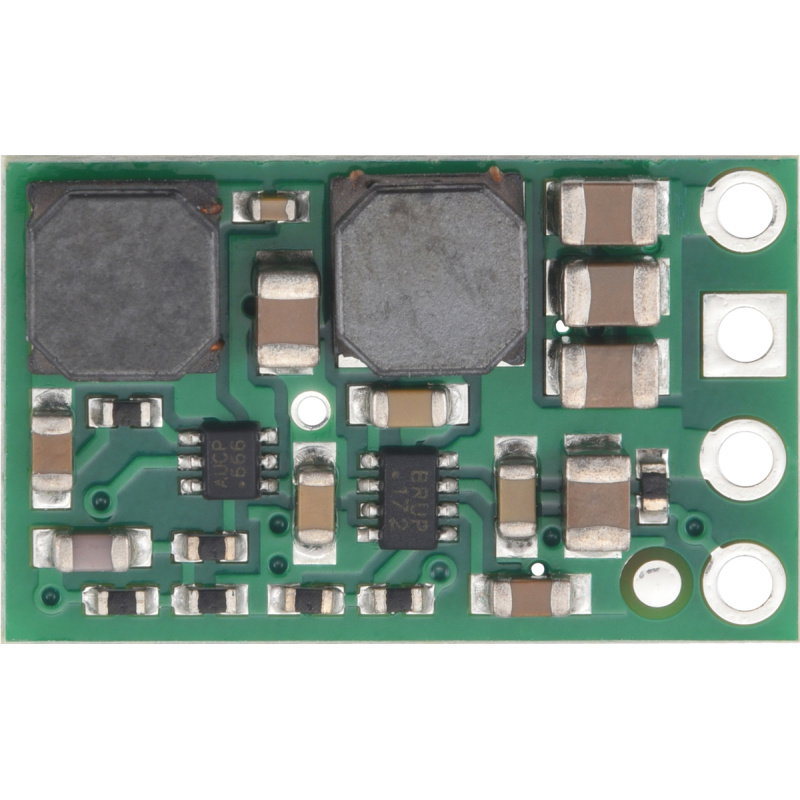

S8V9F6 - Aufwärts-/Abwärtswandler - 6 V 1,5 A - Pololu 4966.
Botland ist offizieller Distributor der Elektronik und Robotikteile von Pololu. Unzählige Roboter enthalten in ihrer Konstruktion mindestens eine Komponente dieser Marke. Unser Team garantiert, dass alle gezeigten Pololu-Produkte Originalware sind.
Das Gerät wandelt einen breiten Bereich von Eingangsspannungen um und stellt einen konstanten Wert von 6 V her.
Hauptmerkmale des Wandlers
- Eingangsspannungsbereich: 1,4 V bis 16 V
- Ausgangsspannung: 6 V mit 4 % Genauigkeit
- Typischer maximaler Dauerausgangsstrom: 1 A bis 1,5 A, abhängig von der Eingangsspannung
- Typischer Wirkungsgrad: 80% bis 90%, abhängig von Eingangsspannung und Last
- Typischer Ruhestrom von weniger als 4 mA, der durch Ausschalten der Platine von 10 µA auf 15 µA pro Volt pro VIN reduziert werden kann
- Soft-Start-Funktion, die den Einschaltstrom begrenzt und die Ausgangsspannung beim Start allmählich erhöht
- Überstrom- und Überhitzungsschutz
- Sperrung der Eingangsspannung
- Energiesparfunktion für hohe Effizienz bei niedrigen Strömen
- Kompakte Größe: 10,2 x 16,5 x 2,6 mm für die einfache Integration auf einer Vielzahl von Platinen
Pinbelegung des S8V9F6-Wechselrichters

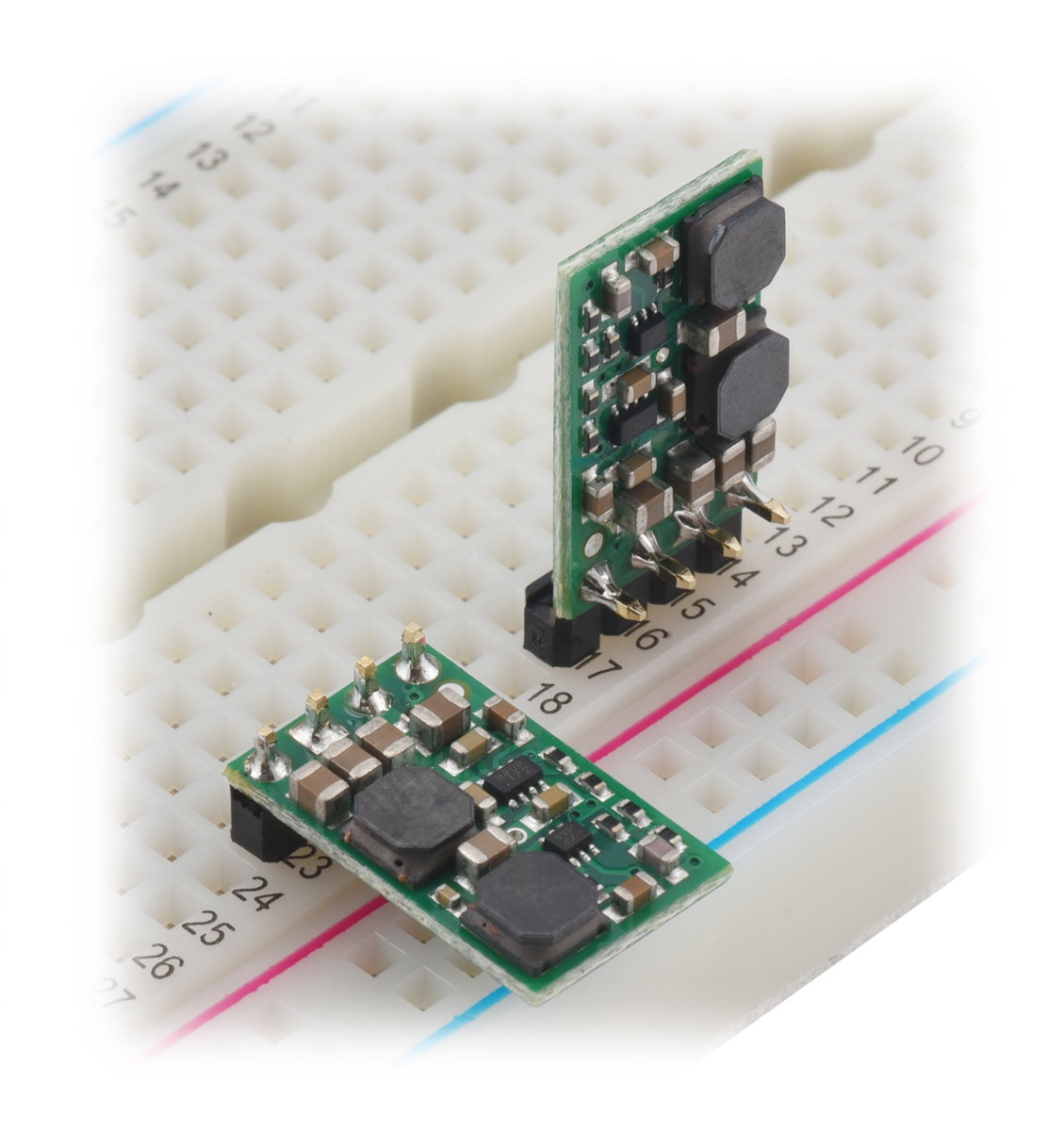

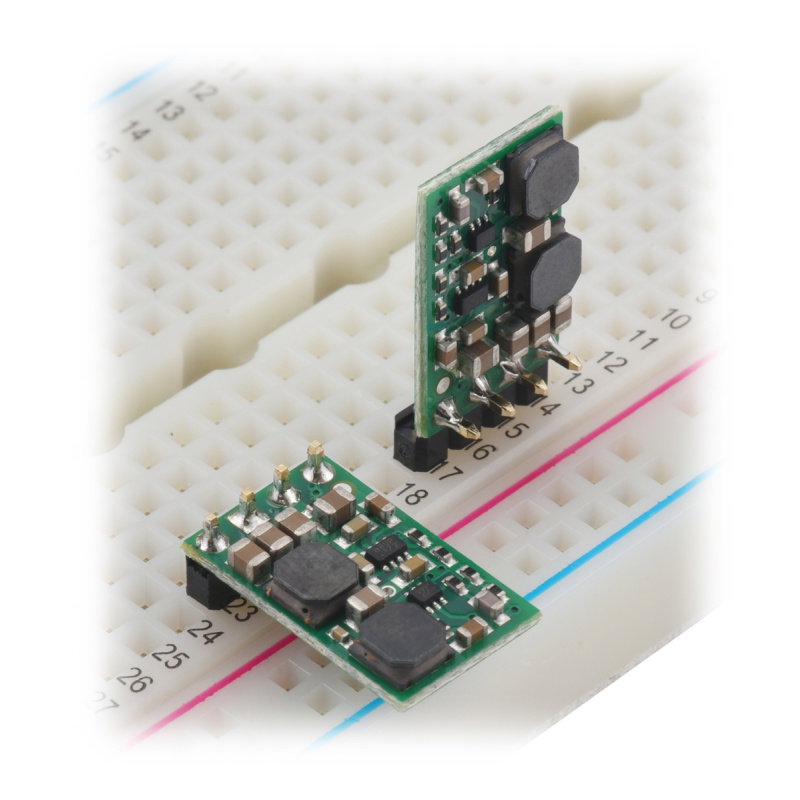

Der Wechselrichter verfügt über Durchgangslöcher im Abstand von 0,1″ entlang der Kante der Leiterplatte, wodurch er mit standardmäßigen Kontakt- und lötfreien Lochplatten und Steckverbindern, die ein 0,1″-Raster verwenden, kompatibel ist. Sie können die Anschlussdrähte direkt an die Platine anschließen oder je nach Bedarf an den mitgelieferten Goldstiftstreifen löten.
- VOUT - 6 V Ausgangsspannung
- GND - Schaltungsmasse
- VIN - Eingangsspannung von 1,4 V bis 16 V
- EN - ermöglicht die Steuerung des Reglers, indem er auf Low- oder High-Status gesetzt wird
Klemmen des Wechselrichters S8V9F6.
Verfügbare Schutzvorrichtungen
Der Wechselrichter S8V9F6 ist mit einer Reihe von Schutzvorrichtungen ausgestattet, die einen sicheren und zuverlässigen Betrieb gewährleisten.
- Unterspannungsschutz: Verhindert den Betrieb des Umrichters, wenn die Eingangsspannung unter den Mindestwert fällt, und schützt ihn so vor Schäden.
- Überstromschutz: überwacht den Ausgangsstrom und schaltet den Wechselrichter automatisch ab, wenn der eingestellte Grenzwert überschritten wird, um ihn vor Überlastung zu schützen.
- Überhitzungsschutz: Bei Überschreiten der sicheren Betriebstemperatur schaltet sich der Wechselrichter automatisch ab, um thermische Schäden zu vermeiden.
Mit diesen Schutzvorrichtungen können Sie sicher sein, dass der Wechselrichter auch unter rauen Betriebsbedingungen sicher und zuverlässig arbeitet.
Technische Daten des S8V9F6-Wechselrichters
- Eingangsspannung: 1,4 V bis 16 V
- Minimale Startspannung: 2,7 V
- Ausgangsspannung: 6 V (mit 4% Genauigkeit)
- Maximaler Ausgangsstrom: 1,5 A
- Kontinuierlicher Ausgangsstrom: 1 A bis 1,5 A
- Systemwirkungsgrad: 80% bis 90%
- Schutz: Überhitzungsschutz, Soft-Start-Funktion, Unterspannungsabschaltung, Energiesparfunktion
- Abmessungen: 0,2 x 16,5 x 2,6 mm
- Gewicht: 0,8 g
Inhalt des Sets
- S8V9F6 - Aufwärts-/Abwärts-Wechselrichter - 6 V 1,5 A - Pololu 4966
- Gerade Goldstiftleiste 4-polig Raster 2,54 mm
- Goldstiftleiste eckig 4-polig Raster 2,54 mm
Im Bausatz enthaltene Komponenten.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 1.4 V |
| Stromspannung Nieder | 16,0 V |
| Ausgangsspannung ab | 6,0 V |
| Die Spannung des Ausgangs an | 6,0 V |
| Nominale Ausgangsspannung | 6,0 V |
| Aktuelle Effizienz | 1,5 A |
| Stabilisator - Typ | Impuls |
| Stabilisator - Typ | Schritt nach oben / unten |
| Breite | 7,7 cm |
| Höhe | 8 cm |
| Tiefe | 0,5 cm |
| Gewicht | 0,002 kg |
