Programmierer / Debugger STM8 / STM32 kompatibel mit ST-LINK / V2 mini - Waveshare 10053

Index: WSR-04481 EAN: 5904422332846

Gerät, das als Programmierer und Debugger für STM8- und STM32-Module dient. Funktioniert mit Spannungen von 3,3 V und 5 V, ausgewählt mit einem Jumper.

Programmierer / Debugger STM8 / STM32 kompatibel mit ST-LINK / V2 mini - Waveshare 10053
9,50 €
7,98 € zzgl. MwSt.
Lieferung 10 pcs geplant für 2024-04-08
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare

Produktbeschreibung: Programmierer / Debugger STM8 / STM32 kompatibel mit ST-LINK / V2 mini

Gerät, das als Programmierer und Debugger für STM8- und STM32- Module dient. Es arbeitet mit Spannungen von 3,3 V und 5 V, die mit einem Jumper ausgewählt werden. Es verfügt über eine eingebaute 500-mA-Sicherung, die eine Beschädigung der programmierten Module verhindert.

Verbindung mit PC

Um eine Verbindung zu einem Computer über die USB-Schnittstelle herzustellen, müssen die Treiber installiert werden, die für Windows 7, Vista und XP verfügbar sind. Derzeit bietet der Hersteller keine Software für Windows 8 und 10 an.

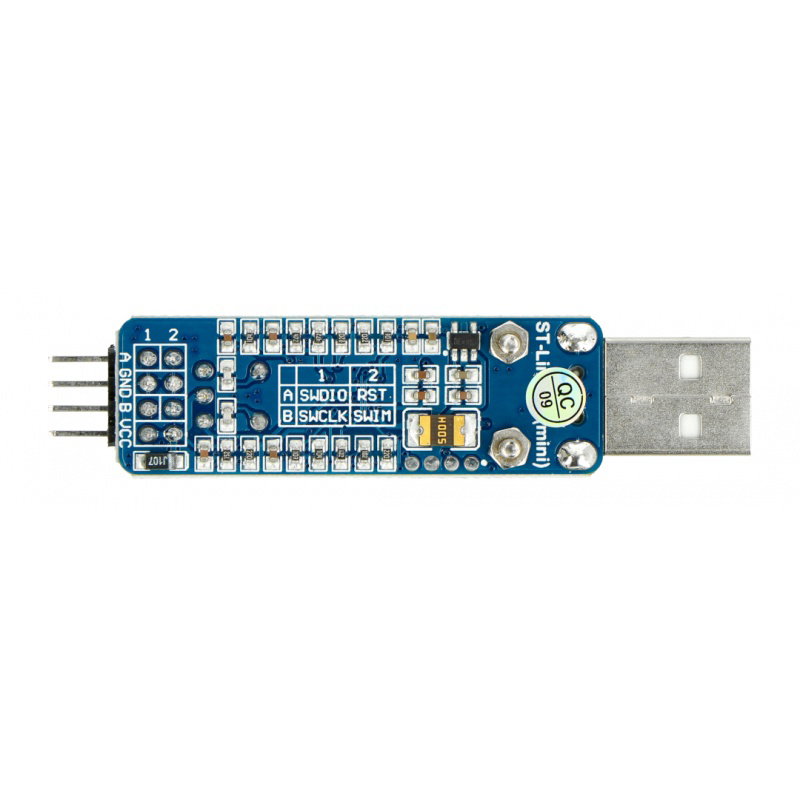

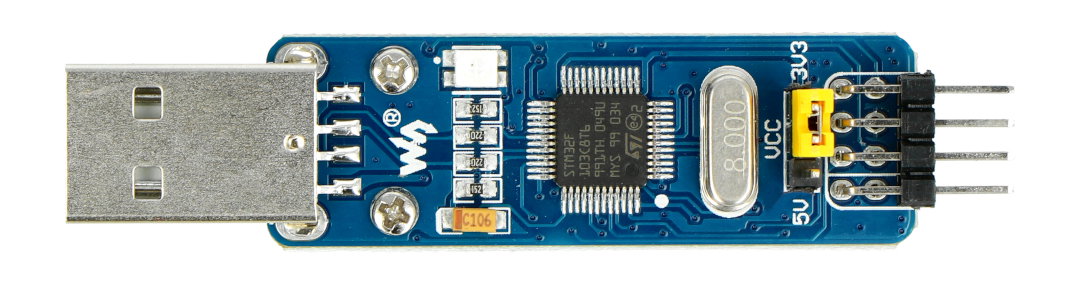

STM8 / STM32-Programmierer.

STM8 / STM32-Programmierer.

Verbindung mit STM8

Die Verbindung mit STM8-Mikrocontrollern erfolgt über die SWIM -Schnittstelle

Debugger-Pin Modul-Pin Beschreibung
VCC MCU-VCC Stromversorgung des Moduls.
SWM MCU SCHWIMMEN SWIM-Schnittstellenstift.
Masse Masse Die Masse des Systems.
RST MCU-RESET Zurücksetzen.

Verbindung mit STM32

Die Verbindung mit STM32-Mikrocontrollern erfolgt über die SWD -Schnittstelle

Debugger-Pin Modul-Pin Beschreibung
VCC MCU-VCC Stromversorgung des Moduls.
SWDIO MCU SWDIO Pin der SWD-Schnittstelle.
Masse Masse Die Masse des Systems.
SWCLK MCU SWCLK SWD-Taktleitung.
Programátor s připojeným Kabel

Modul mit angebautem 4-poligem Buchsenkabel.

Programmiererspezifikation

  • Programmierer / Debugger für STM8- und STM32- Module
  • Die Ausgangsspannung von 3,3 V und 5 V wird mit einem Jumper ausgewählt
  • Anschließen an einen Computer über USB
  • Der Programmierer ermöglicht den Zugriff auf Flash-ROM, EEPROM, AFR usw.
  • Der Debugger unterstützt Schritt-für-Schritt-Funktionen, Haltepunkte, Anzeigen von Variablen und Registern usw.
  • Firmware-Upgrade möglich
  • Unterstützte Software:
    • ST-LINK-Dienstprogramm v2.0 +
    • STWD-Version 4.2.1+
    • STVP-Version 3.2.3+
    • IAR EWARM-Revision v6.20 +
    • IAR EWSTM8 Revision v1.30 +
    • KEIL RVMDK-Revision v4.21 +
    • ATOLLISCH
    • AUFGABEN

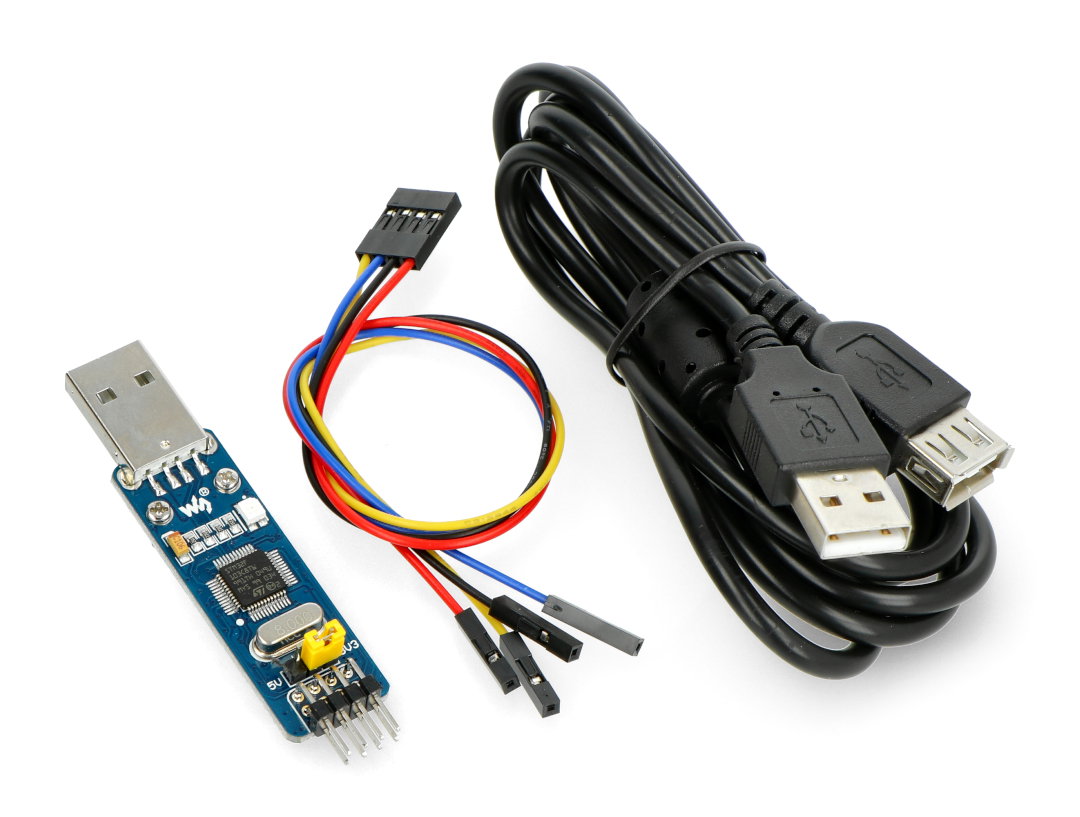

Inhalt des Kits

  • Programmierer / Debugger STM8 / STM32
  • 1x 4-poliges weibliches Kabel
  • USB A - USB-A-Kabel mit Stecker und Buchse
Prüfen 4
PAKETBREITE 6.5 cm
PAKETHÖHE 3 cm
PAKETTIEFE 11 cm
PAKETGEWICHT 0.061 kg
