Raspberry Pi Compute Module 5 Programming Jig
Die Programmiervorrichtung für das Raspberry Pi Compute Module 5 (CM5) ist ein Einkopfsystem zur automatischen Programmierung von CM5-Modulen . Das Gerät installiert das Betriebssystem und konfiguriert Sicherheitsfunktionen ohne zusätzliche Basisplatine. Eine mechanische Klemme, eine Pogo-Pin-Schnittstelle, LED-Anzeigen und zwei Ethernet-Schnittstellen vereinfachen die Vorbereitung von Raspberry Pi CM5-Modulen für den Einsatz in Seriengeräten.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Raspberry Pi Compute Module 5 Programmiervorrichtung – eine Produktionsstation zum Programmieren von CM5-Modulen
Die Programmiervorrichtung für das Raspberry Pi Compute Module 5 (CM5) wurde für OEMs, Systemintegratoren und Unternehmen entwickelt , die CM5-Module in industriellen Geräten einsetzen. Das System ermöglicht die direkte Verbindung zum Modul über federbelastete Pogo-Pins , wodurch eine separate I/O-Karte während der Programmierung entfällt . Ein Klemmmechanismus gewährleistet die Stabilität des Moduls, indem er die Pins komprimiert und den Bereitstellungsprozess automatisch startet . Das Gerät kann das Betriebssystem installieren, Verschlüsselungsschlüssel generieren und Secure Boot konfigurieren . Die Kommunikation mit dem Management-Netzwerk erfolgt über die Ethernet- Schnittstelle oder die WLAN- Verbindung der Programmiervorrichtung. Eine separate Ethernet-Schnittstelle des Prüflings (DUT) beschleunigt die Image-Übertragung auf das zu programmierende CM5-Modul. Die typische Installationszeit für ein 2,6 GB großes Image im ungesicherten Modus beträgt ca. 1,5 Minuten . Die tatsächliche Zeit hängt vom Speichertyp, der Image-Größe und der Netzwerkleistung ab.

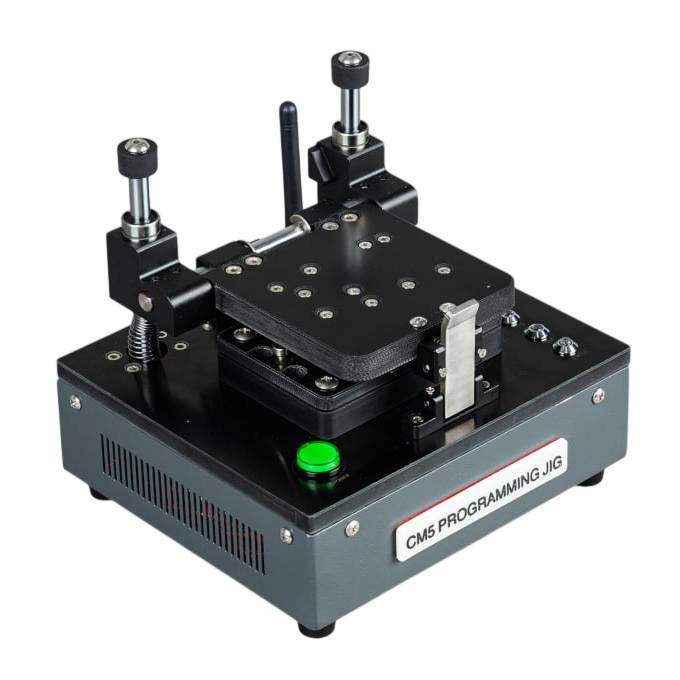

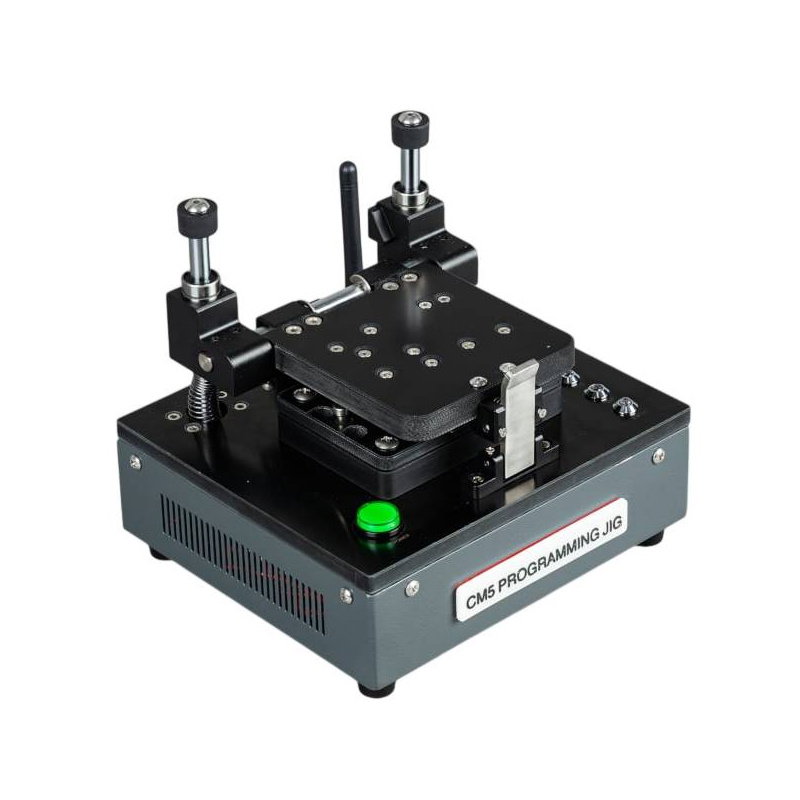

Raspberry Pi Compute Module 5 Programmiervorrichtung - eine Produktionsstation zur Programmierung von CM5-Modulen.
Botland ist offizieller Distributor der Raspberry-Pi-Einplatinencomputer in Polen. Der Kauf bei uns garantiert einen originalen Kleincomputer samt hochwertigem Zubehör. Zusätzlich unterstützen Sie die Raspberry Pi Foundation und damit die Entwicklung der nächsten Version dieser beliebten Platine.

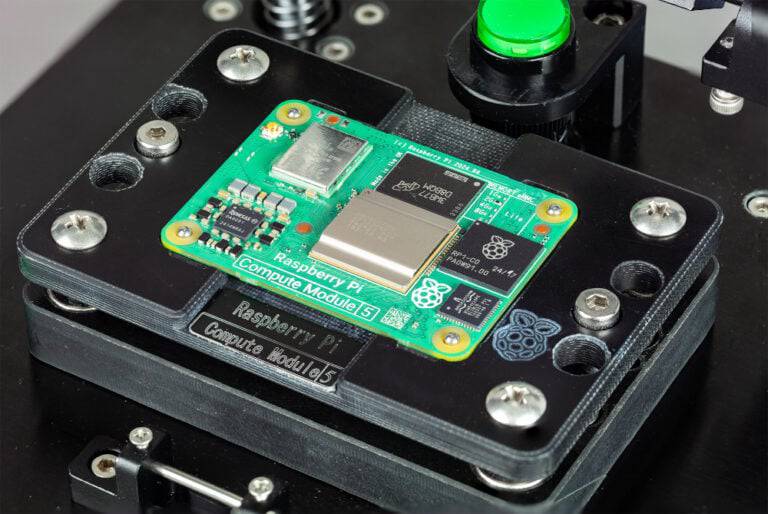

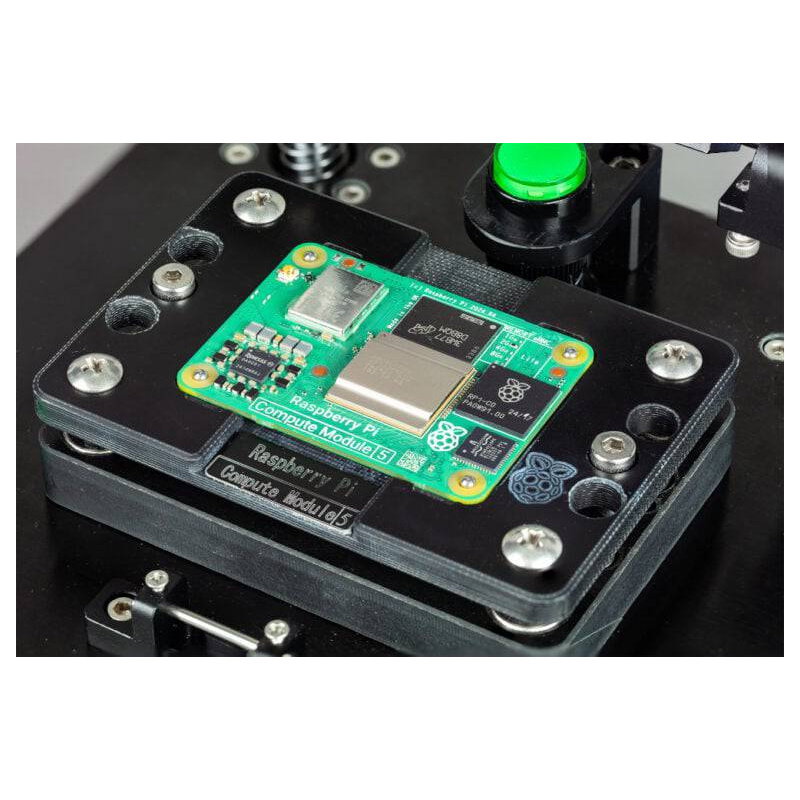

Der Programmierer kommuniziert direkt mit dem Compute Module 5, wodurch die Notwendigkeit einer separaten IO-Karte entfällt.
Hauptmerkmale des CM5-Programmiergeräts
- Kompatibilität mit Compute Module 5 : Das Gerät ist ausschließlich für die Programmierung von Raspberry Pi CM5-Modulen konzipiert.
- Automatische Bereitstellung : Betriebssysteminstallation und Sicherheitskonfiguration können nach dem Schließen des Terminals automatisch starten.
- Ein Programmierkopf : Das System bereitet ein Compute Module 5 in einem einzigen Zyklus vor.

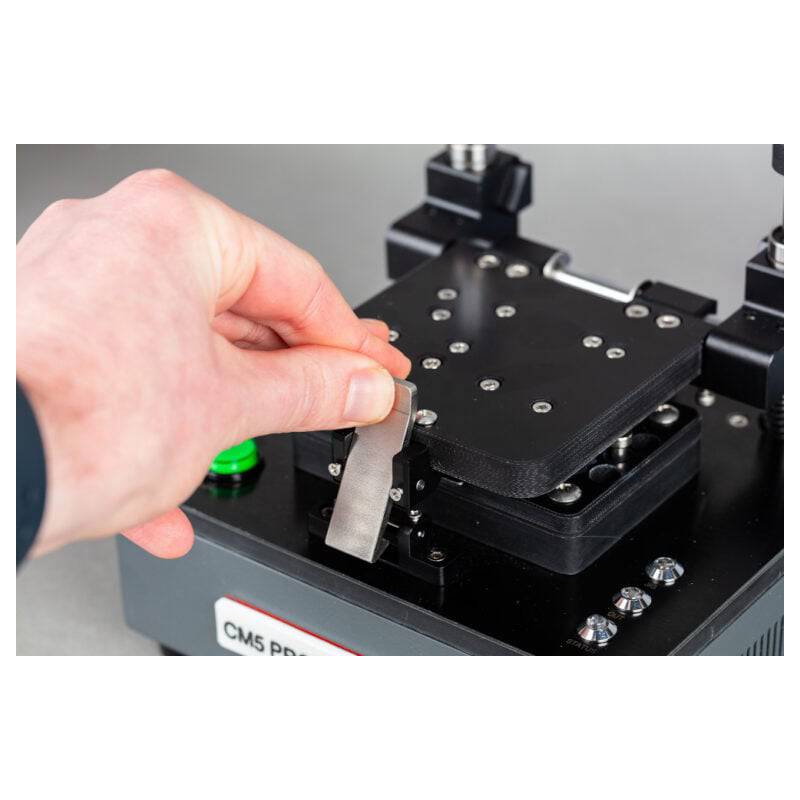

- Mechanische Klemme : Hält das Modul während der Systeminstallation und beim Speichern der Konfiguration sicher fest.
- Pogo-Pin-Schnittstelle : Ermöglicht die direkte Verbindung zu den CM5-Kontaktpunkten ohne Verwendung einer Grundplatte.
- Secure Boot : Die Secure-Boot-Unterstützung verhindert die Ausführung nicht autorisierter Software.
- Vollständige Festplattenverschlüsselung : Die vollständige Festplattenverschlüsselung hilft, Ihr System und die gespeicherten Daten zu schützen.
- Drei Konfigurationsmodi : Konfigurieren Sie Ihr Gerät mit sicherem Start und Verschlüsselung, nur mit Verschlüsselung oder ohne zusätzliche Sicherheitsmaßnahmen.
- Zwei Ethernet-Schnittstellen : JIG ETH dient der Kommunikation mit dem Programmierer und DUT ETH ermöglicht die schnelle Datenübertragung zum Modul.
- WLAN-Konnektivität : Eine drahtlose Netzwerkverbindung kann die JIG-ETH-Schnittstelle ersetzen.
- LED-Anzeige : Die Anzeigen JIG, DUT und STATUS liefern Informationen über Stromversorgung, Kommunikation und den aktuellen Programmierstatus.
- Programmierung des Programmers über USB : Über den USB-Typ-C-Anschluss können Sie das System des Geräts mithilfe des rpiboot-Tools installieren.
- Möglichkeit der Skalierung der Station: Der parallele Einsatz mehrerer Programmierer ermöglicht eine Steigerung der Effizienz des Produktionsprozesses.
Automatische Programmierung des Rechenmoduls 5
Der Programmiervorgang beginnt, sobald das CM5-Modul korrekt in den Steckplatz eingesetzt und die mechanische Klemme geschlossen ist. Im ersten Schritt erkennt der Programmierer das Modul, startet eine temporäre Linux-Umgebung und wählt den für die konfigurierte Sicherheitsstufe passenden Dienst aus . Im Secure-Boot-Modus kann ein Hash des Signaturschlüssels dauerhaft im OTP-Speicher des Moduls gespeichert werden. Anschließend formatiert das System den Speicher, erstellt Verschlüsselungsschlüssel und installiert ein vorbereitetes Betriebssystem-Image . Die Software rpi-sb-provisioner unterstützt den Secure-Boot-Modus, den FDE-Only-Modus mit Speicherverschlüsselung und den Naked-Modus, der für die Installation des Systems ohne Secure Boot oder Verschlüsselung vorgesehen ist. Dies ermöglicht die Anpassung der Konfiguration für Prototypen, industrielle Anwendungen oder die Produktion von Geräten mit höheren Sicherheitsanforderungen. Die Status-LED leuchtet orange, während das Modul erkannt und vorbereitet wird, und rot während der Systeminstallation und Sicherheitskonfiguration. Eine grüne LED signalisiert den Abschluss des gesamten Vorgangs und die sichere Entnahme des CM5 . Das Modul sollte nicht getrennt werden, solange die orange oder rote STATUS-LED leuchtet, da eine Unterbrechung des Betriebs zu fehlerhaften Speicherschreibvorgängen führen kann.

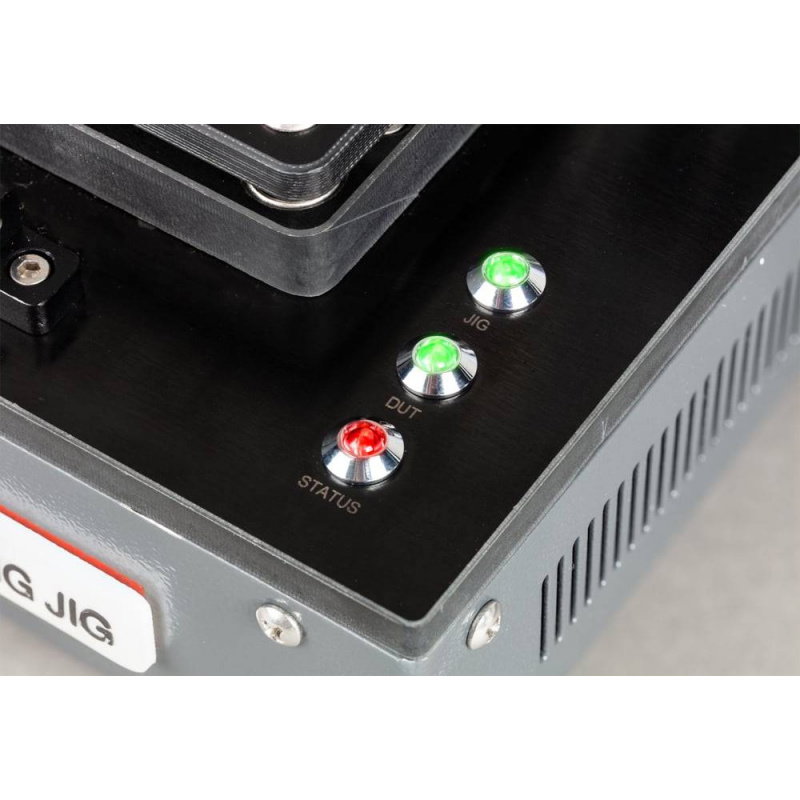

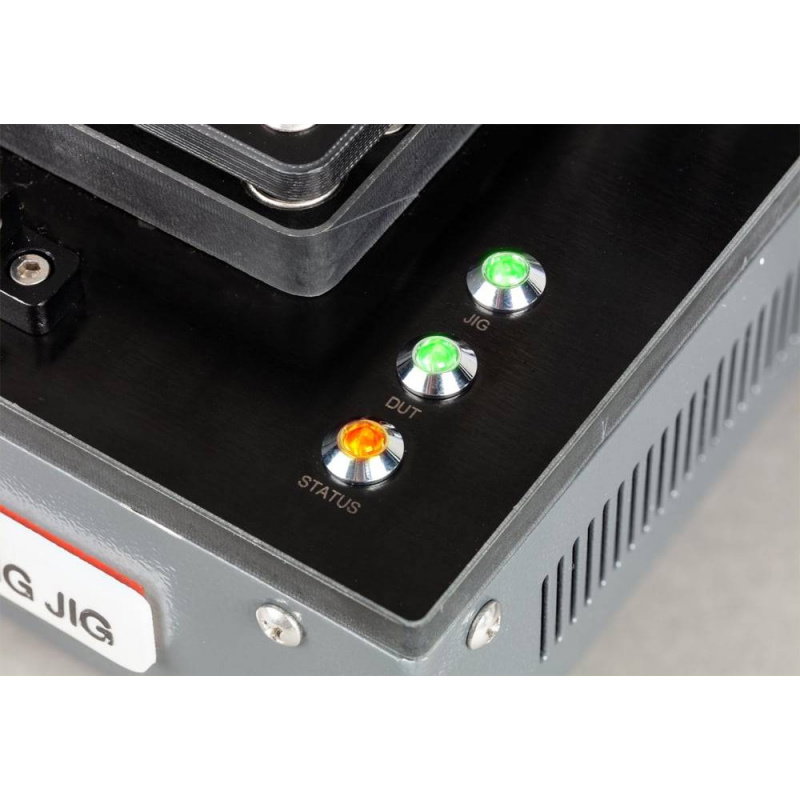

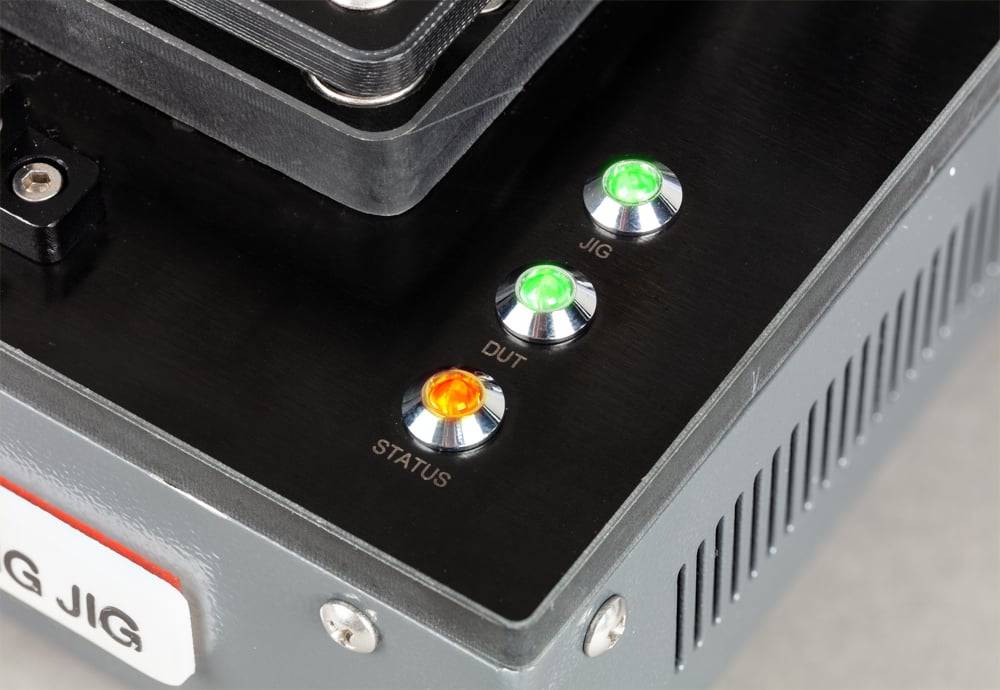

LED-Anzeigen informieren über den aktuellen Betriebszustand.

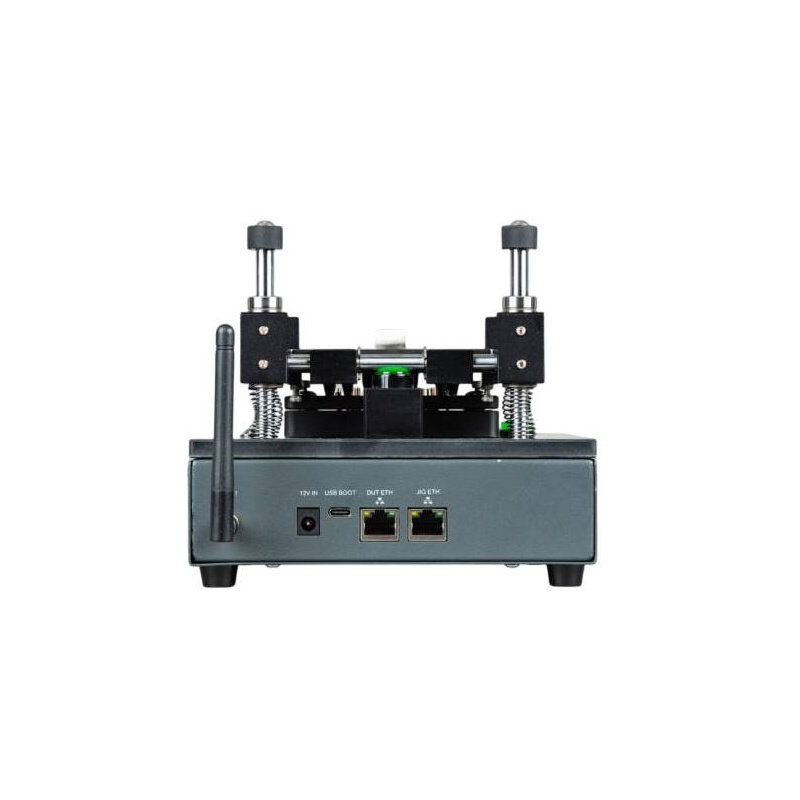

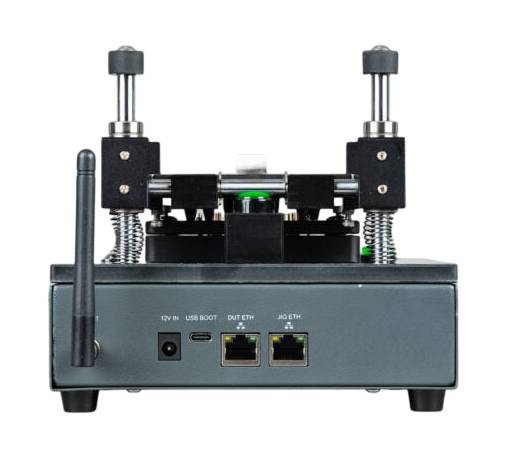

Auf der Rückseite des Panels befinden sich die WiFi-Antenne und ein 12V-Stromanschluss, USB Typ-C, DUT Ethernet und JIG Ethernet.
Technische Spezifikationen des Programmierers
- Kompatible Module: Raspberry Pi Compute Module 5
- Anzahl der Programmierköpfe: 1
- Verbindungsmethode mit dem Modul: federbelastete Pogo-Pin-Kontakte
- Modulmontage: mechanische Klemme
- Unterstützte Funktionen: Betriebssysteminstallation, sicherer Systemstart, vollständige Festplattenverschlüsselung
- Bereitstellungssoftware: rpi-sb-provisioner
- Bereitstellungsmodi: Secure Boot, FDE-only, Naked
- JIG ETH: Ethernet 10/100/1000 Mbit/s
- DUT ETH: Ethernet 10/100/1000 Mbit/s
- Drahtlose Konnektivität: WLAN 2,4 GHz und 5 GHz, IEEE 802.11 b/g/n/ac
- USB-Boot-Schnittstelle: USB Typ-C
- LED-Anzeigen: JIG, DUT, STATUS
- Stromversorgung: 12 V/2 A
- Netzteil: 24 W
- Abmessungen: 172 x 188 x 154 mm
- Gewicht: 1796 g
