Produktbeschreibung: USB AVR v2.1 Programmierer - microUSB 3.3V / 5V - Pololu 3172
Der Pololu- Programmierer ist mit dem beliebten STK500 kompatibel . Damit können Sie Mikrocontroller der AVR-Familie über ein Micro-USB-Kabel (separat erhältlich) programmieren. Version 2 hat zwei KANDA 6-Pin-Anschlüsse und einen weiblichen Goldpin-Streifen. Es hat die Fähigkeit, Zielsysteme mit 5 V und 3,3 V zu versorgen.
Unterstützte Mikrocontroller
Der Programmierer unterstützt Mikrocontroller der AVR-Familie mit einer ISP-Schnittstelle (In-System-Programming) namens In-System-Programming (ICSP). Diese beinhalten Systeme der ATmega- und ATtiny-Serie. Das Gerät funktioniert nicht mit der TPI-Schnittstelle (Tiny Programming) und XMega 32-Bit-Mikrocontrollern.

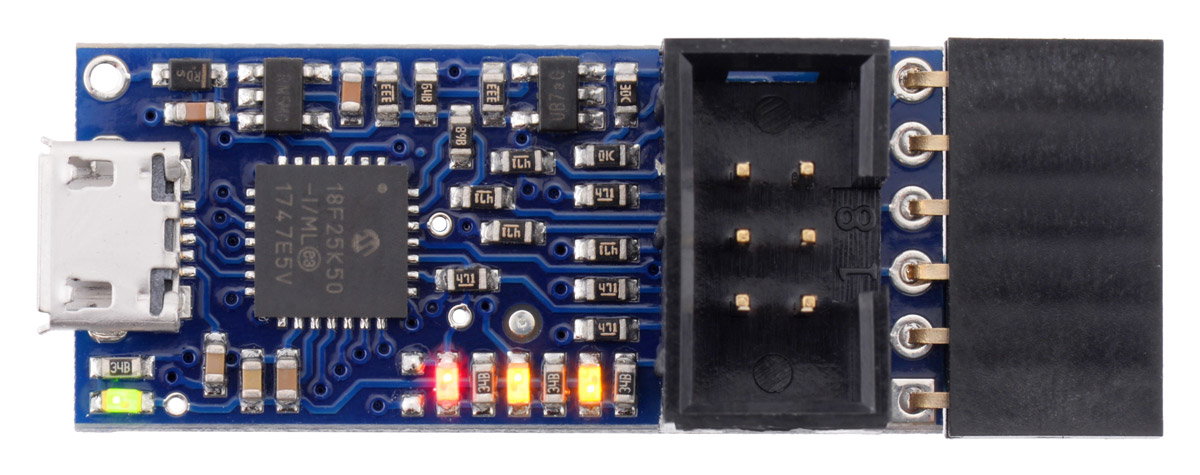

USB AVR v2.1 Programmierer - microUSB 3.3V / 5V - Pololu 3172 .

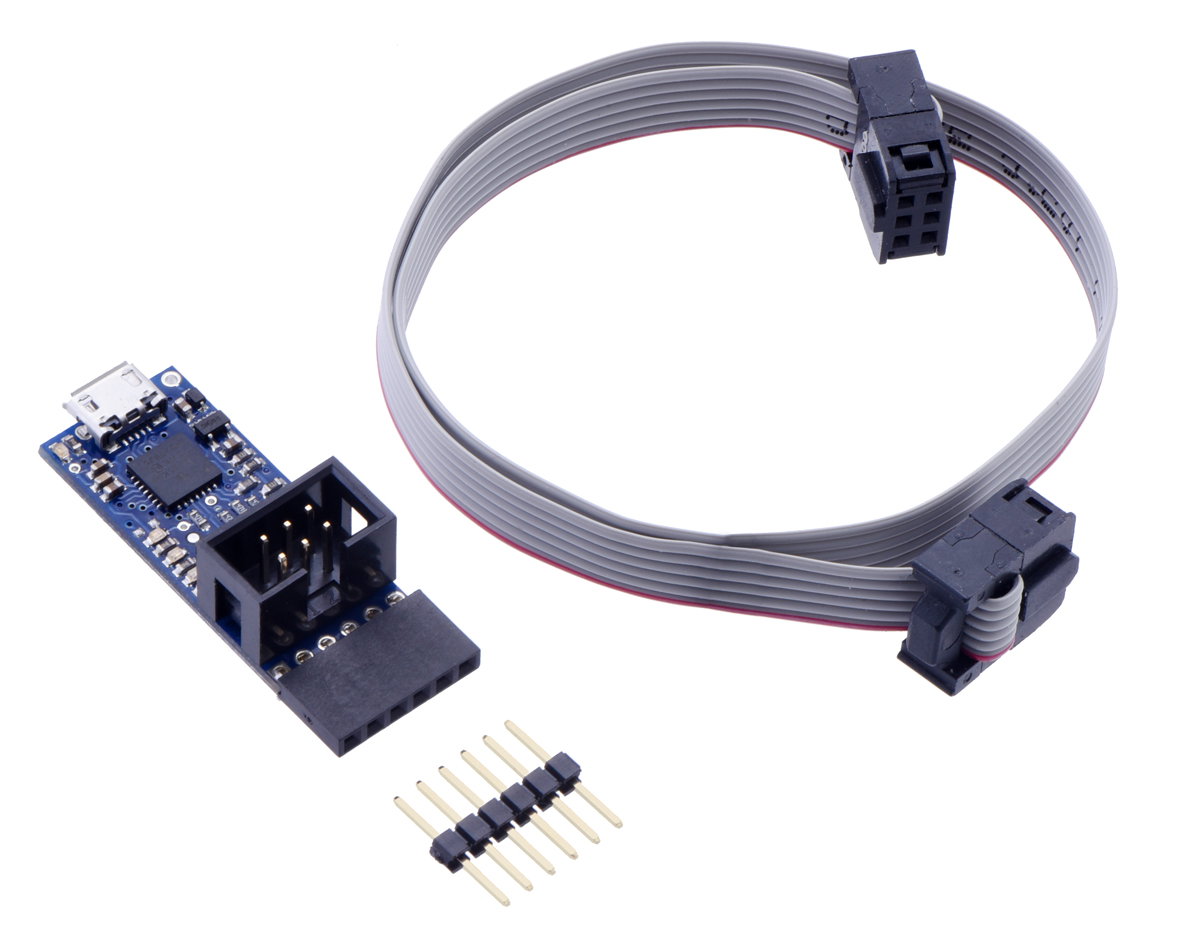

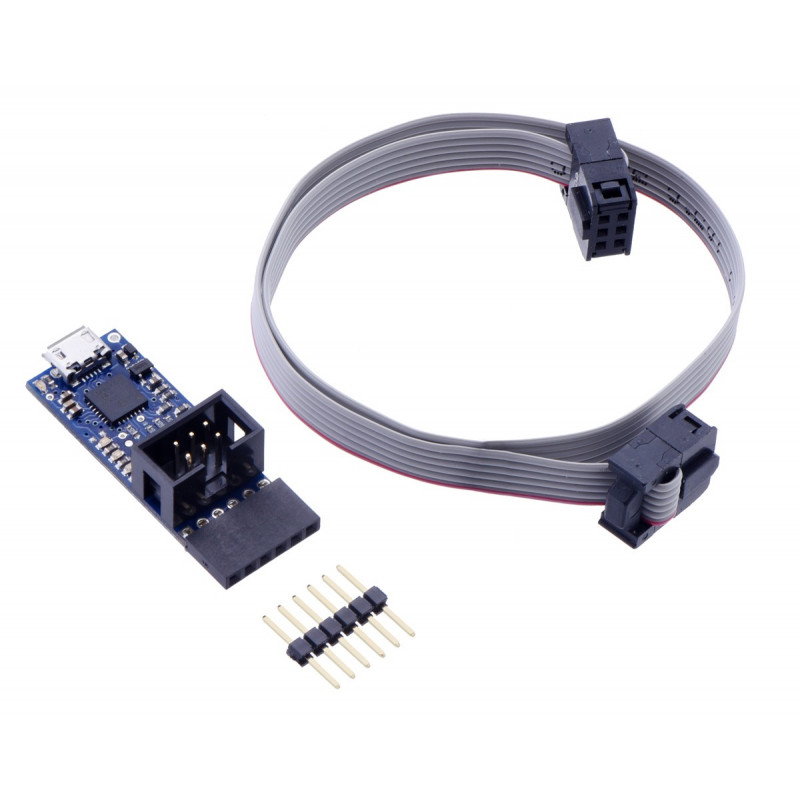

Elemente des Sets .
Haupteigenschaften
- Der Programmierer, der über die microUSB-Buchse mit dem Computer verbunden ist (das microUSB -Kabel ist nicht im Lieferumfang enthalten, es kann separat erworben werden)
- Das Gerät ist mit dem beliebten STK500-Programmierer kompatibel, der im System als virtueller COM-Port sichtbar ist
- Es hat Treiber für Windows, MAC OS und Linux
- Es unterstützt beliebte AVT-Entwicklungsumgebungen, darunter: Atmel Studio, AVRDUDE und Arduino IDE
- Funktioniert mit einer Spannung von 3,3 V und 5 V - der richtige Wert wird automatisch ausgewählt
- Es verfügt über einen eingebauten USB-TTL-Konverter (RX, TX) und einen 100-kHz-Taktausgang
- Die I/O-Pins sind durch 470 Widerstände geschützt
- Das Gerät hat zwei Arten von Anschlüssen:
- Kanda 6-polig
- Goldnadelleiste 2,54 mm Raster 6 pol
- Der Hersteller stellt eine umfassende Bedienungsanleitung zur Verfügung
Inbegriffen
- Der Programmierer ist mit STK500 kompatibel
- Flachbandkabel mit einem 2x3-poligen Stecker
Unterschiede zwischen den Versionen v2 und v2.1
- Der optionale VCC-Ausgang in v2 ist nicht dafür ausgelegt, mit Wafern zu arbeiten, die größer als ein paar Mikrofarad sind. In Version 2.1 wurde dies korrigiert und der Programmierer kann Platinen bis 33 µF versorgen.
- Der Programmierer in Version v2 würde normalerweise einen Spannungssprung erfahren, wenn ein 5-V-Signal an den RST-Pin angelegt wird, wenn er mit einer Spannung von 3,3 V arbeitet. Version 2.1 hat dieses Problem nicht.
- Das Anschließen eines Programmiergeräts an einen 3pi-Roboter könnte dazu führen, dass einer der Motoren aufgrund des VCC-Messkreises mit voller Leistung einschaltet. In der neuen Version des Programmierers wurde die Schaltung verbessert und das Tastverhältnis dieses Effekts auf etwa 0,2 % reduziert, sodass sich der Motor nicht bewegt, aber charakteristische Klicks machen kann

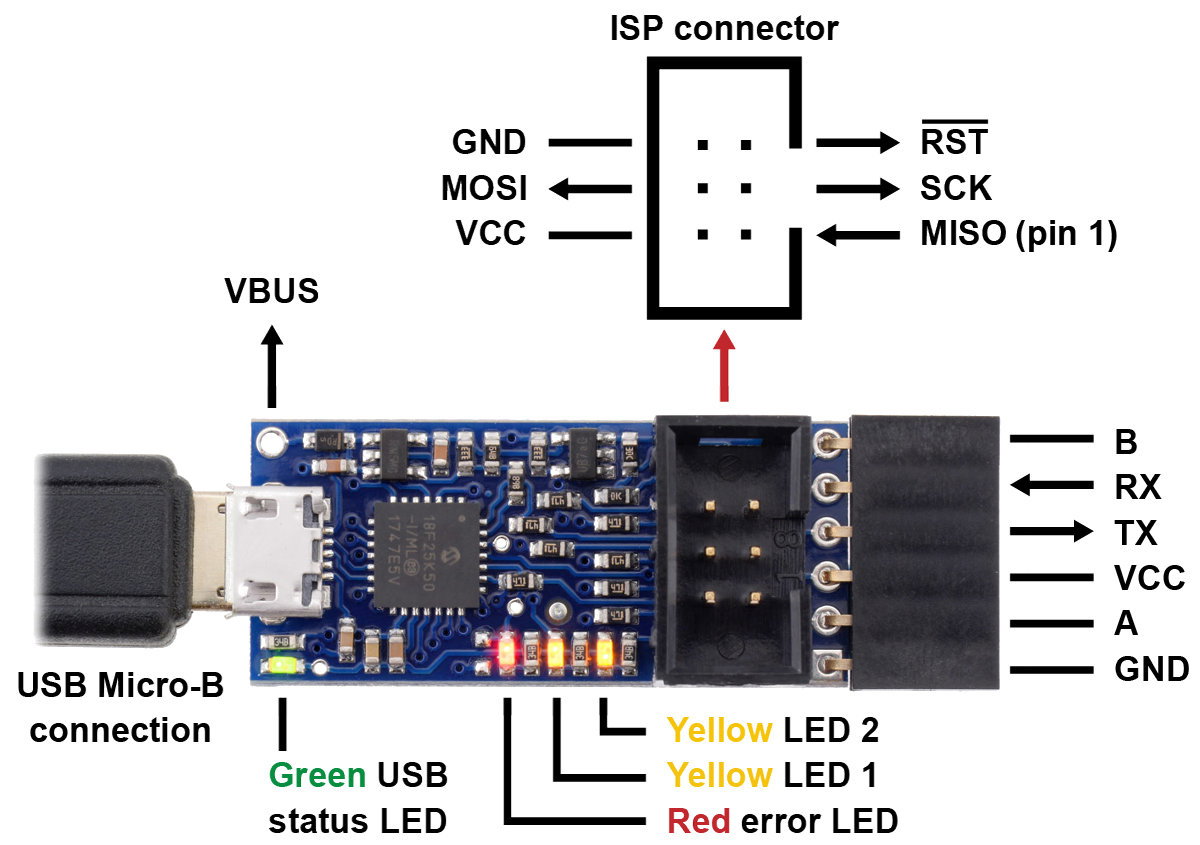

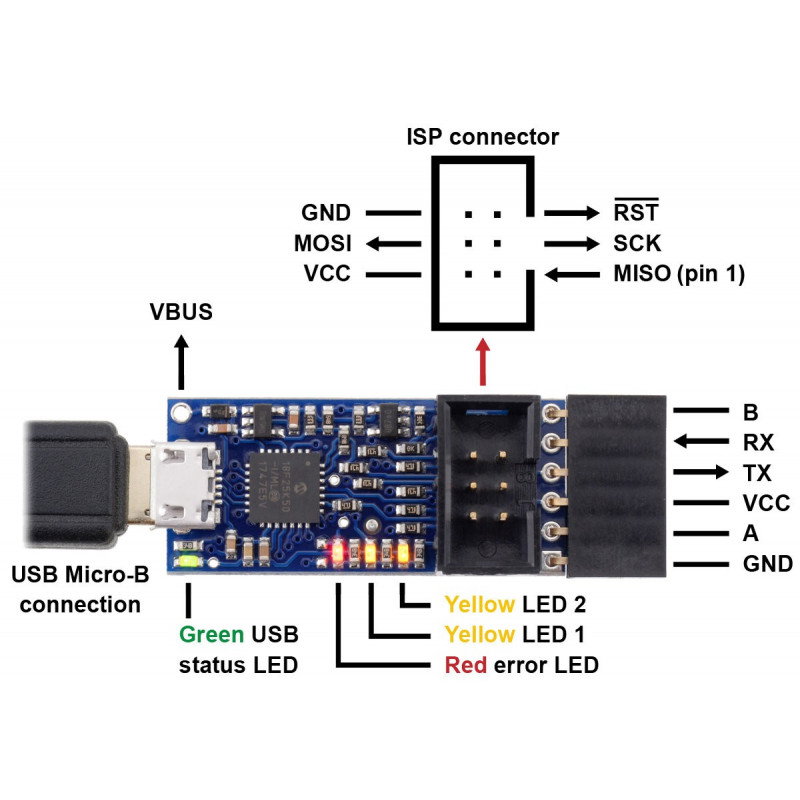

Die Anordnung der einzelnen Komponenten des Moduls .
