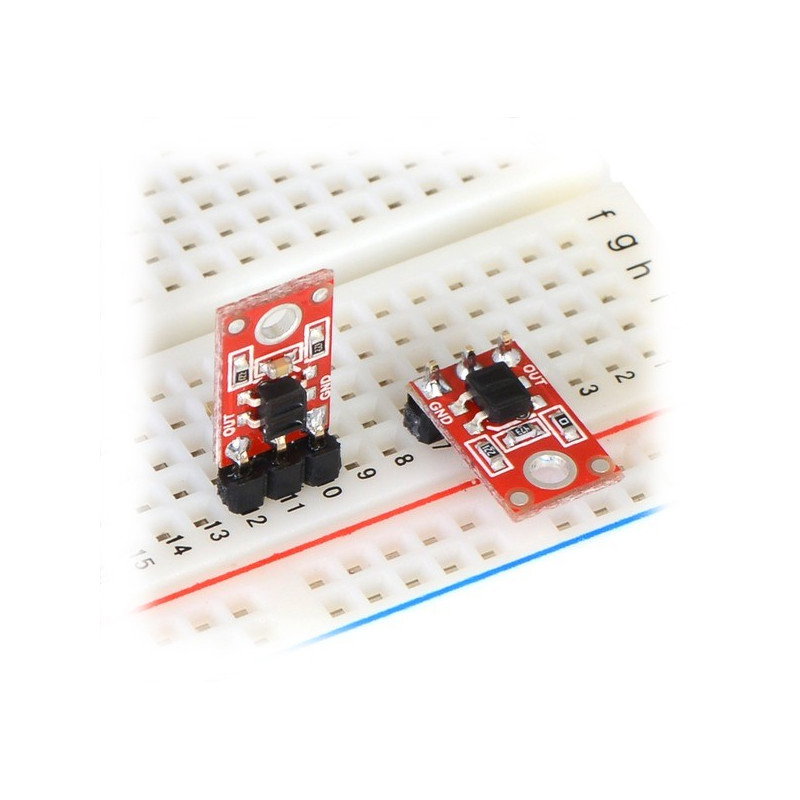

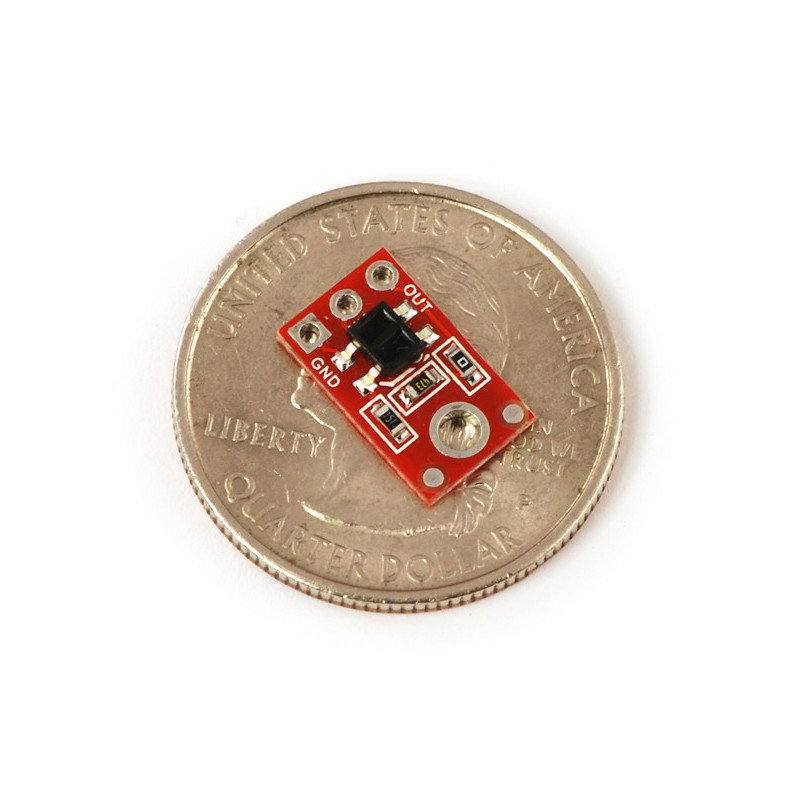

Produktbeschreibung: QTR-1A - Reflexionssensor - analog 2 Stück - Pololu 2458

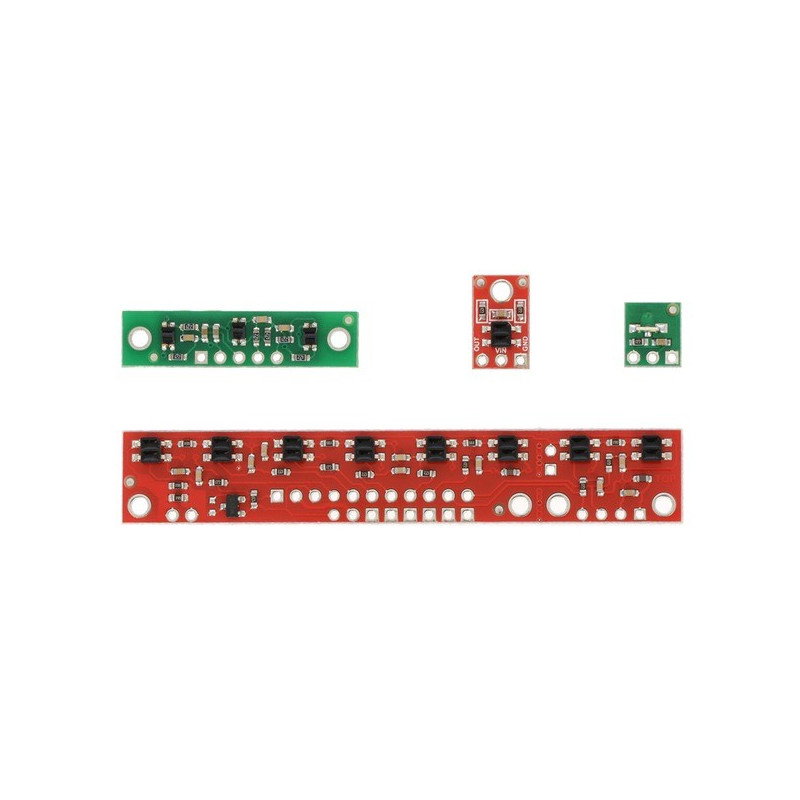

Zwei Module mit QTR-Reflexionssensoren. Sie haben einen analogen Ausgang. Die Versorgungsspannung beträgt 5 V.

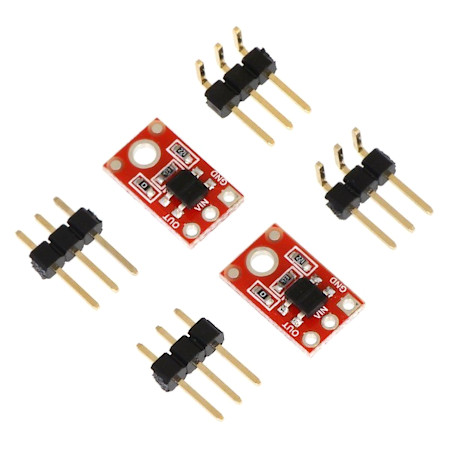

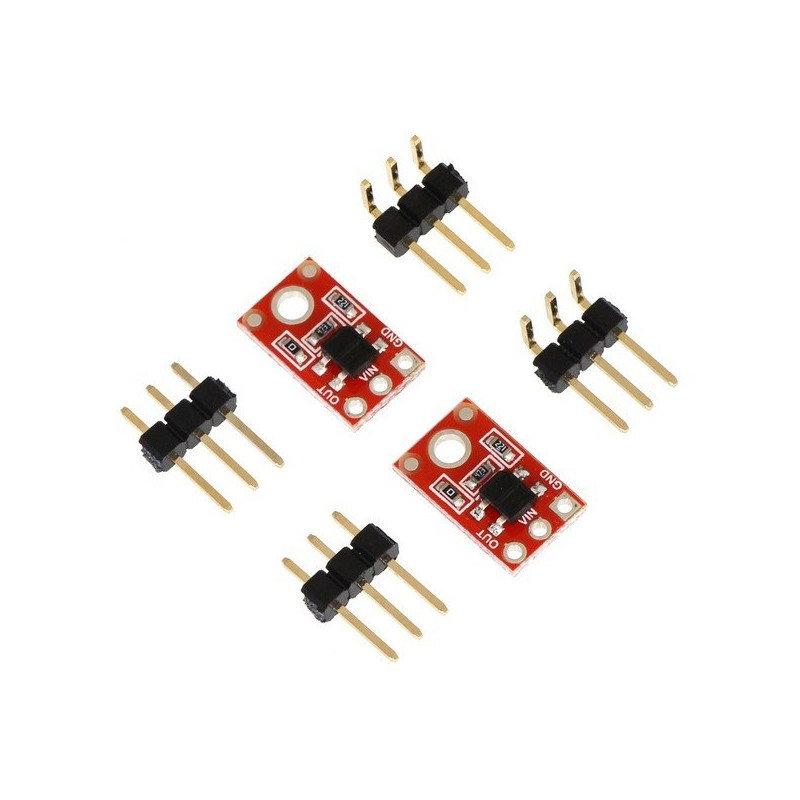

| Das Set enthält zwei QTR1-A-Sensoren mit Goldpin-Streifen: gerade und eckig. |
Nutzungsmethode
- Anschließen des Sensorausgangs an einen Analog-Digital-Wandler (z. B. eingebaut in einen Mikrocontroller oder einen analogen Eingang in einem Arduino).
- Anschluss über Komparator direkt an I/O-Pins.
- Verwendung eines internen Komparators, der in einige Mikrocontroller eingebaut ist.
Das Produkt ist mit Arduino kompatibel Der Hersteller hat Bibliotheken für Mikrocontroller aus der AVR-Familie und für Arduino-Anwender vorbereitet, die den Betrieb des Sensors erleichtern. |
Layout-Diagramm
Anschlussplan des QTR -1A-Sensors auf der Platine. Der 150 Ω-Widerstand begrenzt den Strom, der durch die Infrarot-Sendediode fließt. Der 47-kΩ-Widerstand wird verwendet, um den Kollektorausgang auf die Versorgungsspannung VIN hochzuziehen.
Spezifikation des Reflexionssensors
- Versorgungsspannung: 5,0 V
- Stromaufnahme: 20 mA

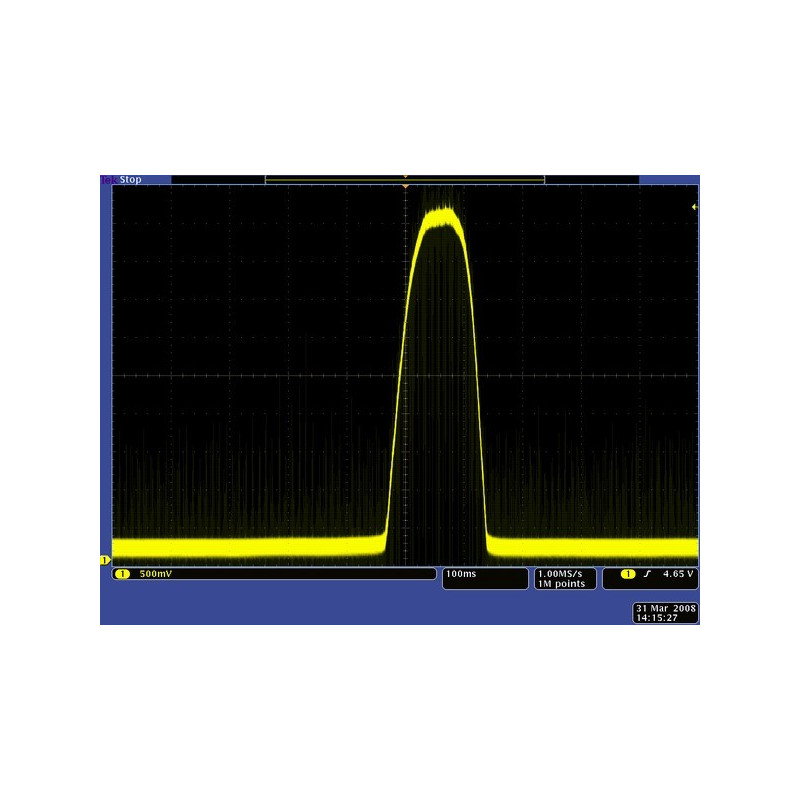

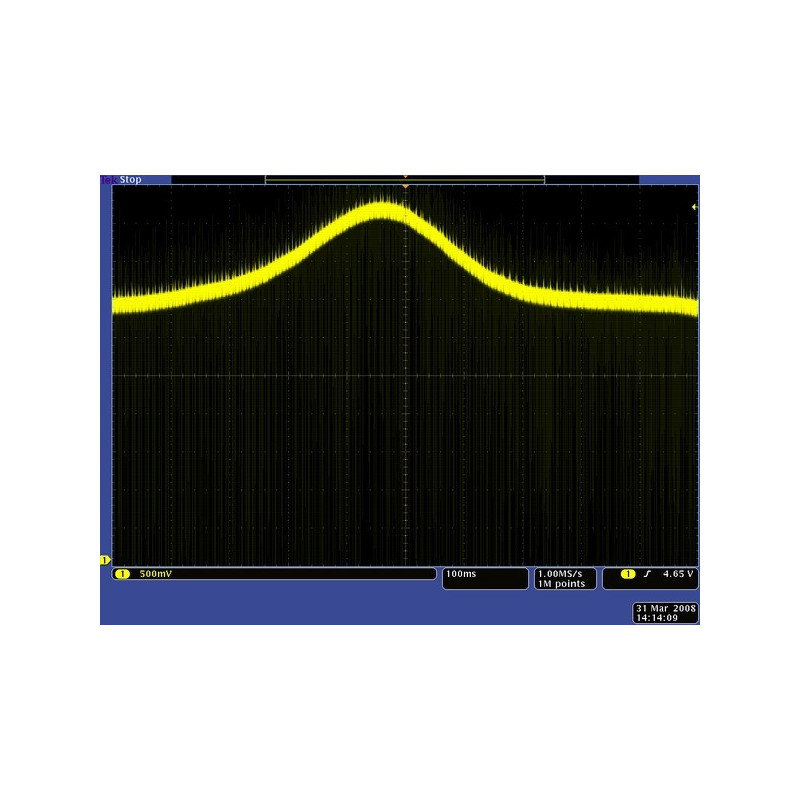

- Ausgang: analoge Spannung
- Der Bereich des Ausgangssignals: von 0 bis 5 V Versorgungsspannung
- Optimaler Arbeitsabstand des Sensors: 3 mm
- Maximaler Arbeitsabstand des Sensors: 6 mm
- Gewicht: 0,25 g
Details in der Dokumentation .
