10mm Spaltsensor mit Komparator LM393

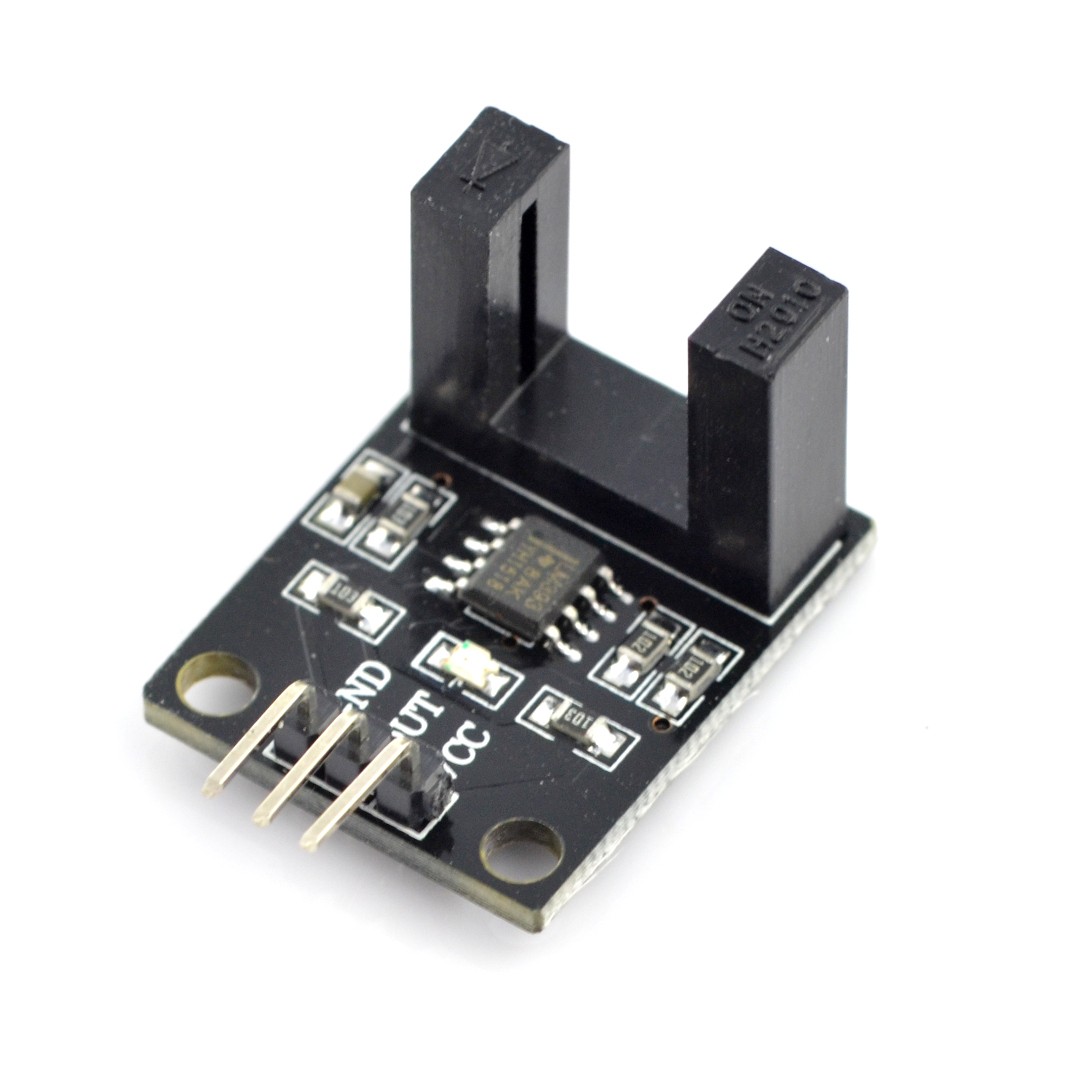

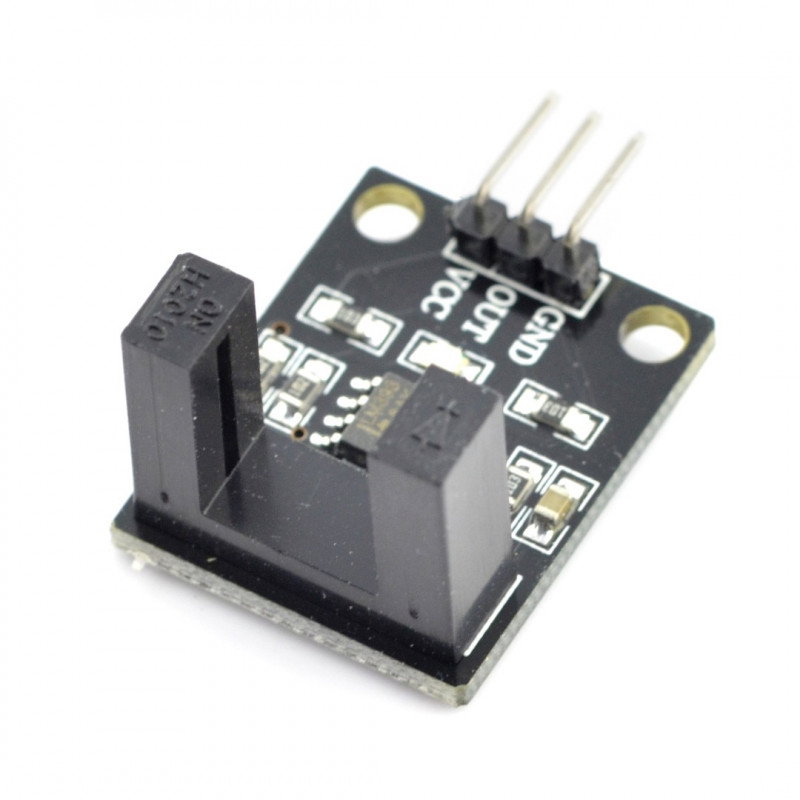

Kompaktes geschlitztes Sensormodul mit eingebautem Komparator. Es ermöglicht eine sehr einfache Anbindung an beliebige Mikroprozessorsysteme - z.B. Arduino oder Raspberry Pi. Der Steckplatz ist 10 mm breit und die Gesamtabmessungen des Moduls betragen 25 x 20 x 17 mm.

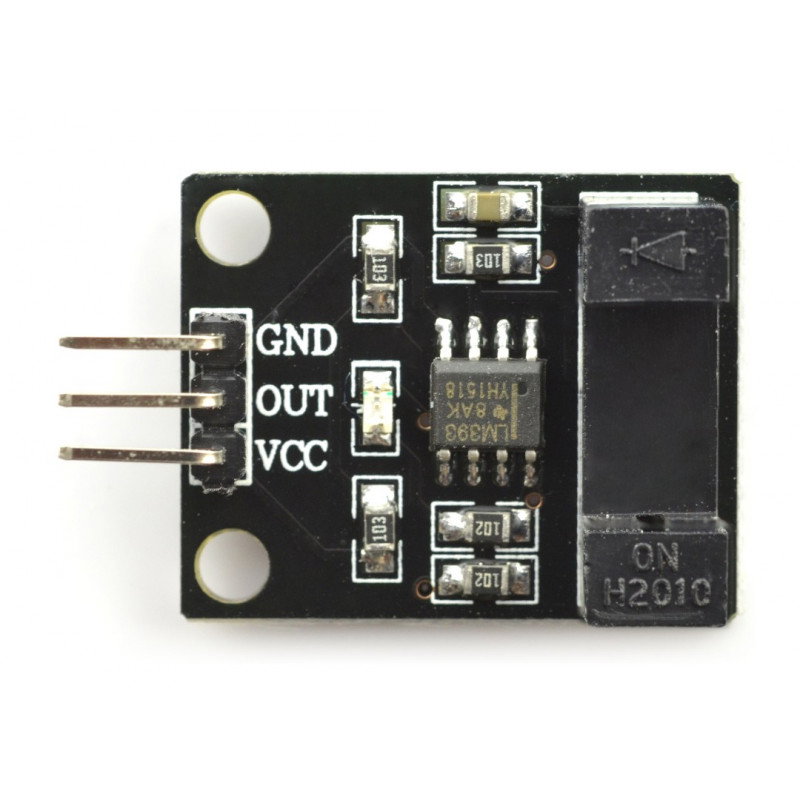

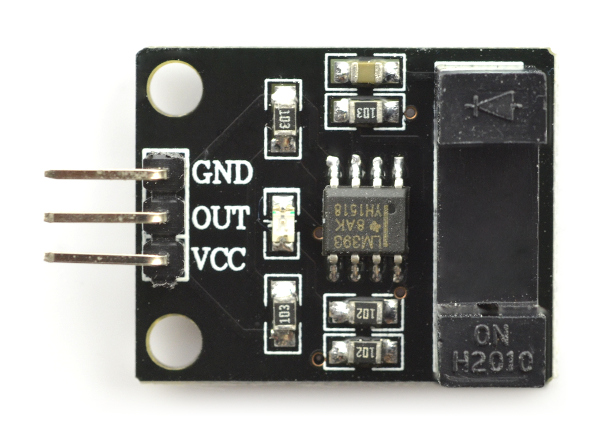

Der 10-mm-Schlitzsensor mit dem Komparator LM393 verfügt über einen digitalen Ausgang, dessen logischer Zustand vom Vorhandensein (oder Nichtvorhandensein) eines Hindernisses im Öffnungsbereich abhängt. Es kann mit einer Spannung von 3,3 V bis 5 V betrieben werden, hat eine 3-polige Goldpin-Buchse 2,54 mm und zwei Befestigungslöcher.

Schlitz-Optokoppler eignen sich perfekt als Endschalter – sie zeichnen sich durch eine wesentlich höhere Lebensdauer gegenüber klassischen mechanischen „Endschaltern“ aus, sie arbeiten geräuschlos und ermöglichen eine präzise Einstellung des Schaltpunktes (durch Montage der optischen Blende am beweglichen Element des Mechanismus).

Schlitzsensoren werden häufig in der Mechatronik eingesetzt - zusammen mit entsprechenden Scheiben bilden sie Inkrementalgeber, mit denen die Drehzahl gemessen und die Drehrichtung der Antriebswellen bestimmt wird. Es ist wichtig zu wissen, dass es kein einzelnes Standardsymbol gibt, das einen optischen Sensor definiert – die Diagramme weisen normalerweise Markierungen auf, die einem klassischen Optokoppler ähneln, der als galvanischer Isolator in Hochspannungssystemen verwendet wird.
