Produktbeschreibung: 2 mm Schlitzsensor - Iduino SE056
Digitalmodul mit optischem Sensor mit 2 mm Nut . Der Ausgang ist ein digitales Signal . Die Versorgungsspannung beträgt 5V . Zusammen mit der Encoderscheibe kann es als Impulszähler usw. verwendet werden.

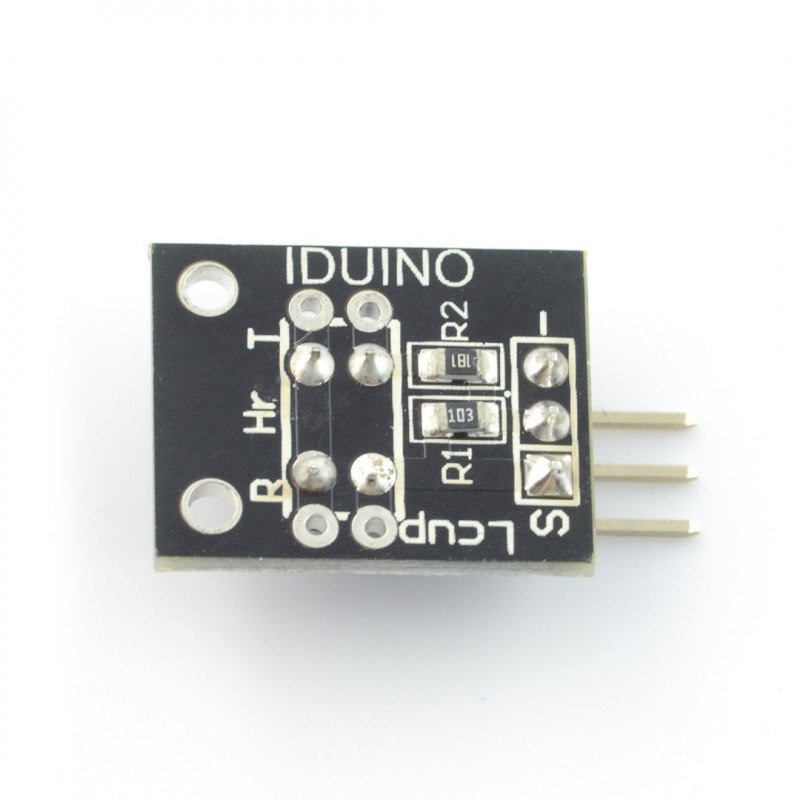

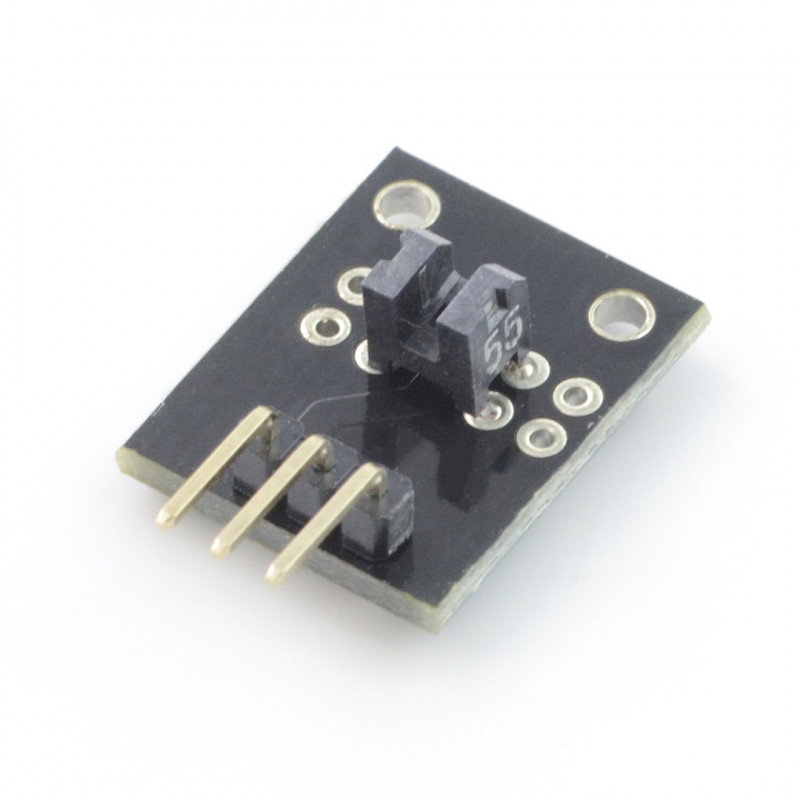

2mm Schlitzsensor - Iduino SE056.
Anschluss des Näherungssensors
Der Sensor funktioniert mit jedem Mikrocontroller mit digitalen Eingängen, einschließlich Arduino . Um Daten zu lesen, reicht es aus, die Stromversorgungs- und Ausgangspins mit einem beliebigen Eingang des Mikrocontrollers zu verbinden und seinen Status zu lesen.
Anschlussbeispiel mit Arduino .

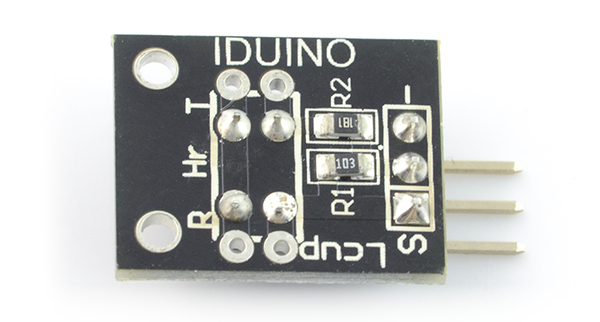

| STIFT | Beschreibung |
|---|---|
| - | Die Masse des Systems. |
| + (mittlerer Stift) | Stromversorgung 5 V. |
| S. | Digitaler Signalausgang. |
Spezifikation des Schlitzsensors
- Versorgungsspannung: 5V
- Ausgang: digital
- Fazit: 3-polig
- Schlitzbreite: 2 mm
- Abmessungen: 28 x 15 mm
- Gewicht: 2 g
