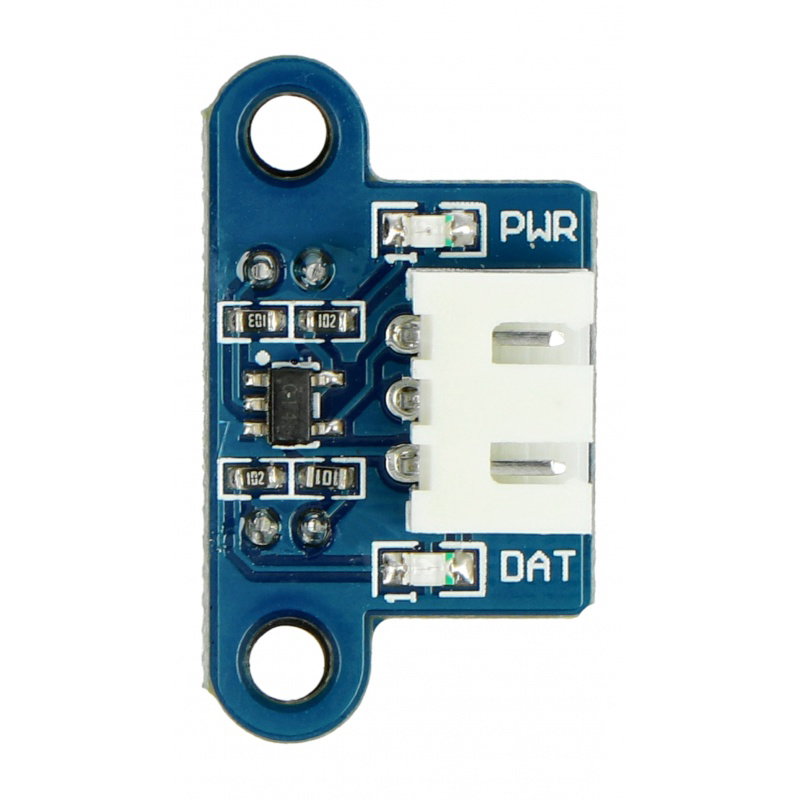

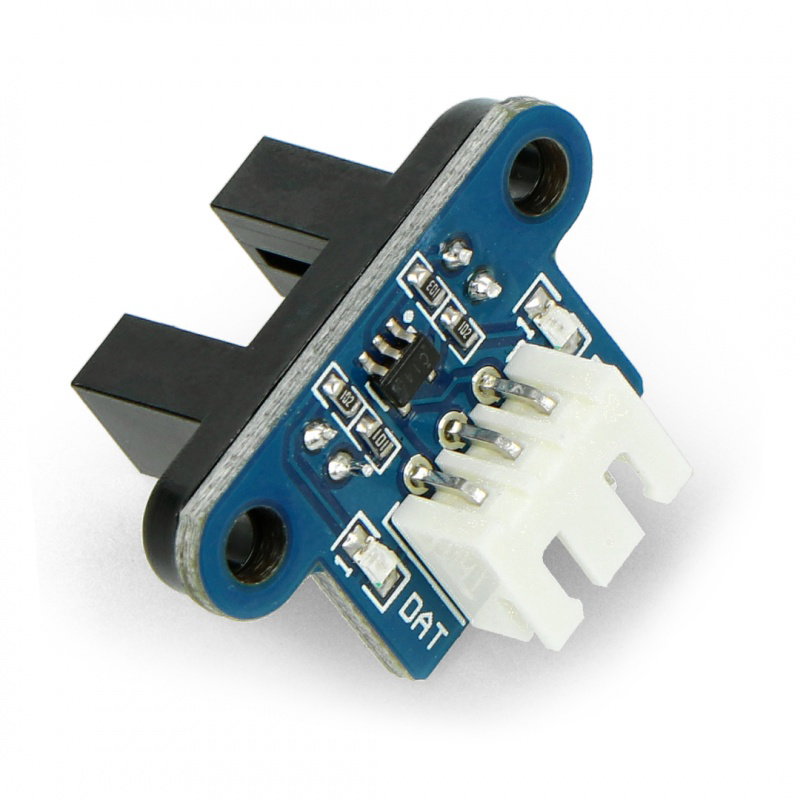

Produktbeschreibung: Waveshare - Schlitzsensor
Digitalmodul mit optischem Sensor mit einem Schlitz von 6 mm. Das Modul verfügt über einen eingebauten Komparator, dank dessen der Ausgang ein digitales Signal ist. Die Versorgungsspannung beträgt 3,3 V bis 5 V. Zusammen mit der Encoderscheibe kann es als Impulszähler usw. verwendet werden.

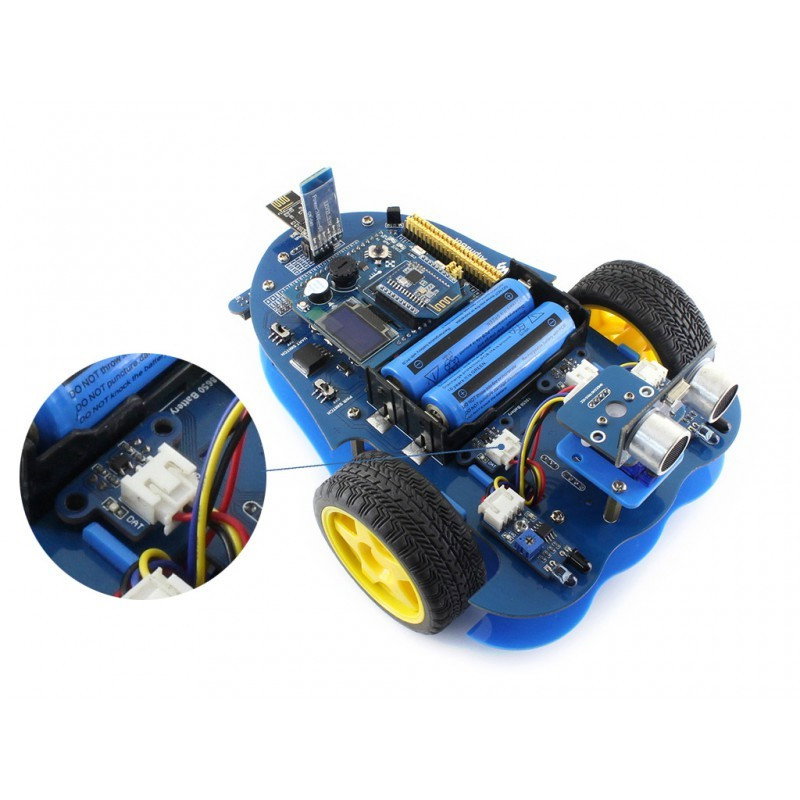

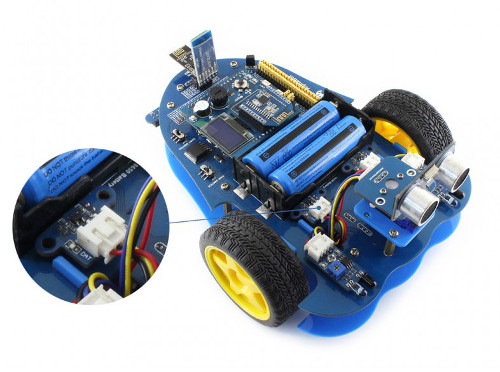

Das Modul wird in den AlphaBot- Sets verwendet.
Sensorunterstützung
Der Sensor hat einen digitalen Ausgang, der mit dem Kabel des Mikrocontrollers, zB Arduino , verbunden werden sollte. Nach dem Anlegen der Versorgung erscheinen an den Ausgängen die logischen Zustände 0 oder 1.

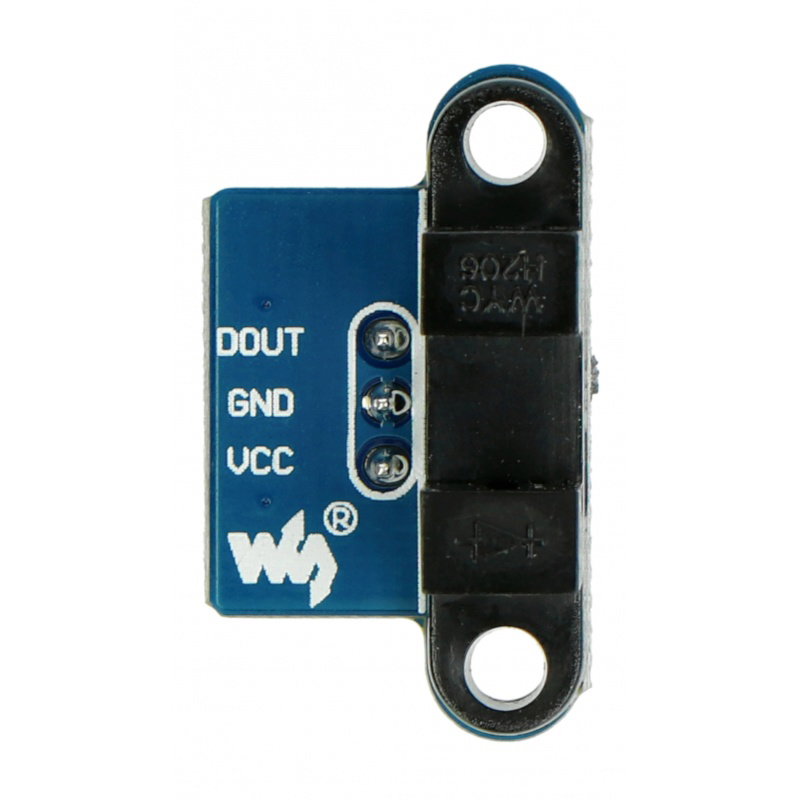

| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung von 3,3 V bis 5 V. |
| Masse | Die Masse des Systems. |
| AUS | Digitalausgang mit Signal 0 und 1. |
|
Das Produkt ist mit Arduino kompatibel Der Hersteller hat eine Bedienungsanleitung mit einem Beispielprogramm für Arduino und STM32 vorbereitet. |
Spezifikation des Schlitzsensors
-
Versorgungsspannung: von 3,3 V bis 5 V
- Schlitzbreite: 6 mm
- Kommunikation: 0/1 digitales Signal
- Modulabmessungen: 27 x 19 x 15 mm
Satz enthält
- Lückensensor
- Encoderscheibe 20 Slots
- 3-poliges Kabel, 2,54-mm-Raster
