Fingerabdruckleser - mit STM32F205 32-Bit - Waveshare 8552

Index: WSR-05622 EAN: 5904422352844

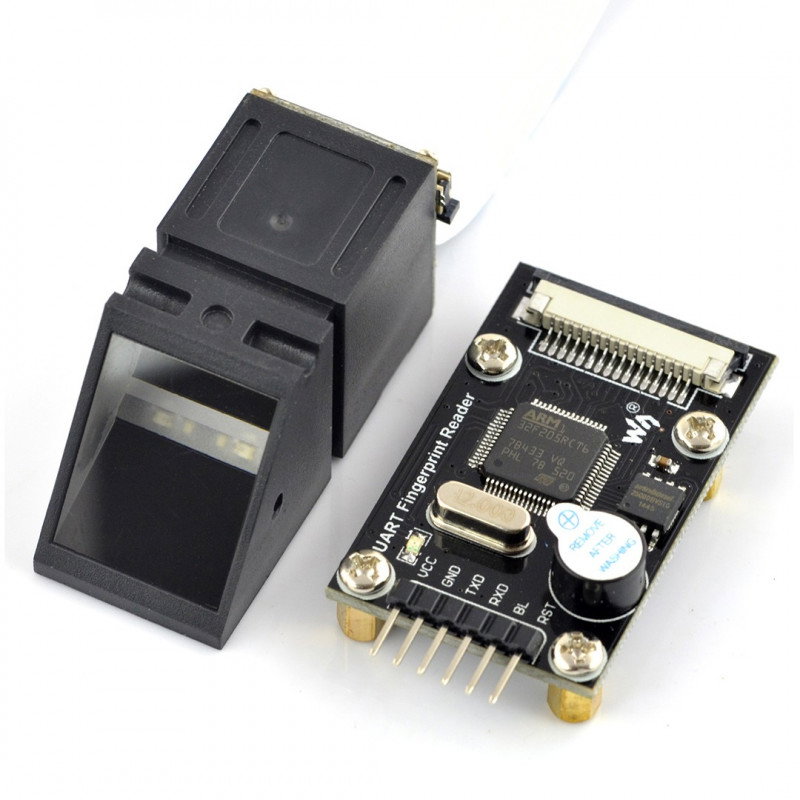

Modul mit einem Fingerabdruckleser, der über die serielle UART-Schnittstelle (RX, TX) kommuniziert. Es verfügt über einen Speicher, in dem Sie bis zu 1000 Fingerabdrücke verschiedener Personen speichern und auf einen Computer oder ein anderes Lesegerät exportieren können. Das Gerät besteht aus zwei Modulen.

Fingerabdruckleser - mit STM32F205 32-Bit - Waveshare 8552
65,90 €
55,38 € zzgl. MwSt.
Lieferung 1 pcs geplant für 2024-03-22
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare

Produktbeschreibung: Fingerabdruckleser - mit STM32F205 32-Bit

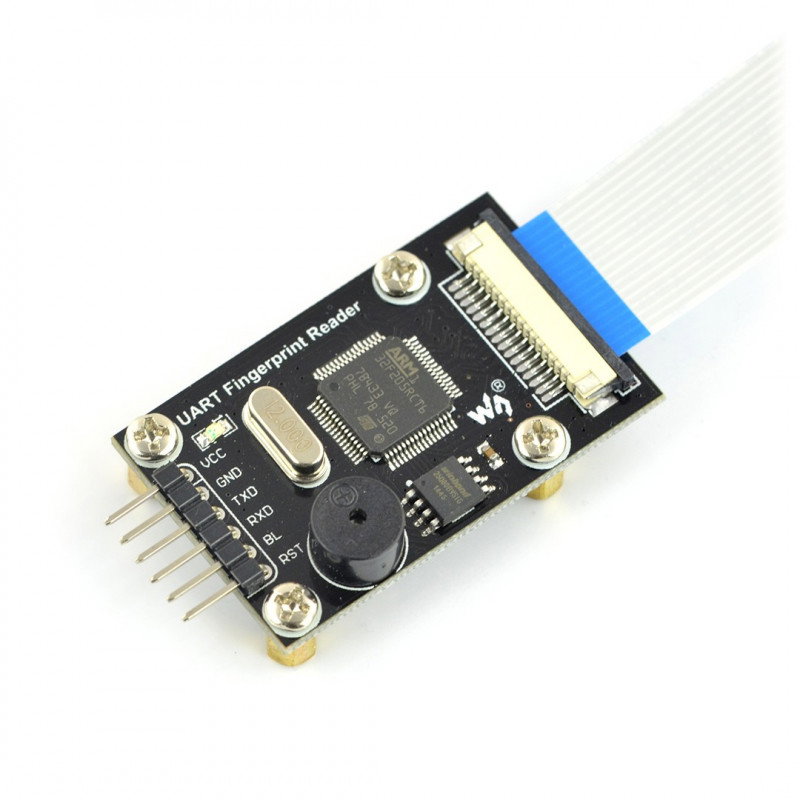

Modul mit einem Fingerabdruckleser, der mit einem 32-Bit-Mikrocontroller STM32F205 ausgestattet ist und mit einfachen Befehlen kommuniziert, die über die serielle UART-Schnittstelle (RX, TX) gesendet werden. Der Sensor verfügt über einen Speicher, mit dem Sie bis zu 1000 Fingerabdrücke speichern und Daten in Form von Fotos oder einer Datenbank mit Mustern über einen USB-UART-Adapter , einen Mikrocontroller oder ein anderes Lesegerät auf einen Computer übertragen können.

Fingerabdruckleser

Das Modul arbeitet mit Mikrocontrollern, die mit einer seriellen Schnittstelle (RX-, TX-Leitungen) ausgestattet sind, darunter Arduino und der Minicomputer Raspberry Pi .

Der Hersteller hat eine Anwendung für Windows und Beispielcode mit einer Bibliothek für STM32 vorbereitet.

Führt

Das System hat sechs Pins:

Stift Beschreibung
VCC Versorgungsspannung von 3,3 V bis 7,5 V.
Masse Die Masse des Systems.
Senden Serielle UART-Schnittstelle - Sender.
Empfang Serielle UART-Schnittstelle - Empfänger.
BL Steuerung der Hintergrundbeleuchtung, meistens nicht angeschlossen.
RST Systemzurücksetzung.

Spezifikation

  • Mikroprozessor: STM32F205
  • Versorgungsspannung: von 3,3 V bis 7,5 V

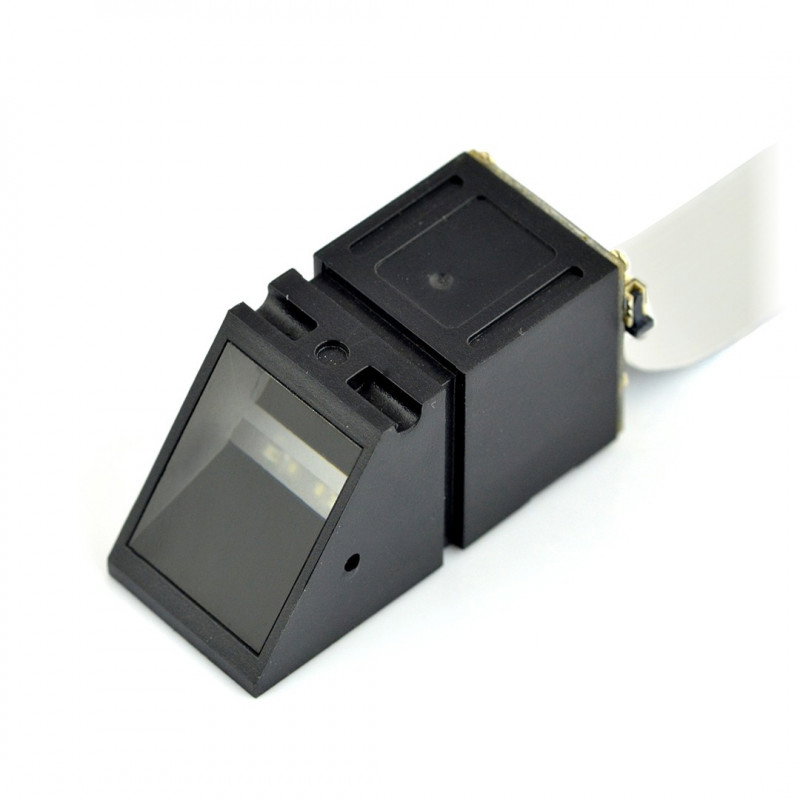

  • Optischer HD-Sensor
  • Speicherkapazität: 1000 Ausdrucke
  • Arbeitsstrom: bis 50 mA
  • Zeit zum Einsetzen und Einstellen: weniger als 0,5 Sekunden
  • Matching-Modi: 1: 1, 1: N
  • Ausgabeformate:
    • Benutzer-ID
    • Bild
    • Charakteristisch
  • 10 Sicherheitsstufen
  • Kommunikationsschnittstelle: UART
  • Arbeitstemperatur: -20 °C bis 60 °C

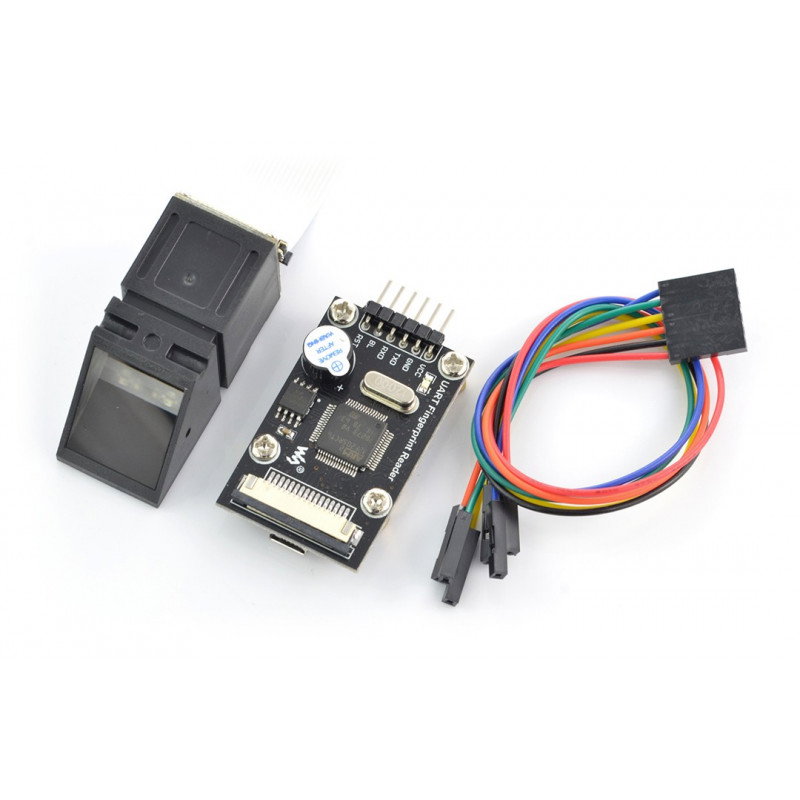

  • Das Set enthält ein 6-poliges Kabel mit weiblichen Enden
  • Modulabmessungen: 45,72 x 28,19 mm

Prüfen 3
PAKETBREITE 7 cm
PAKETHÖHE 3 cm
PAKETTIEFE 8 cm
PAKETGEWICHT 0.01 kg
