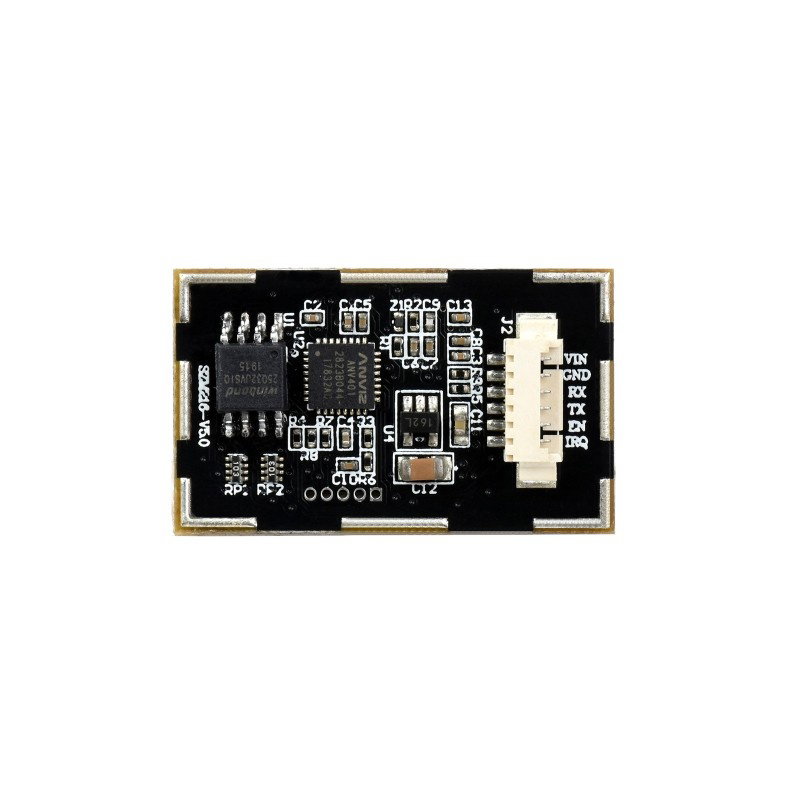

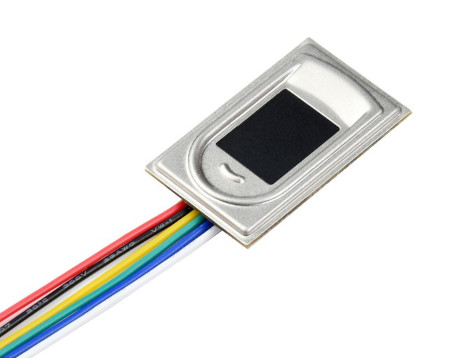

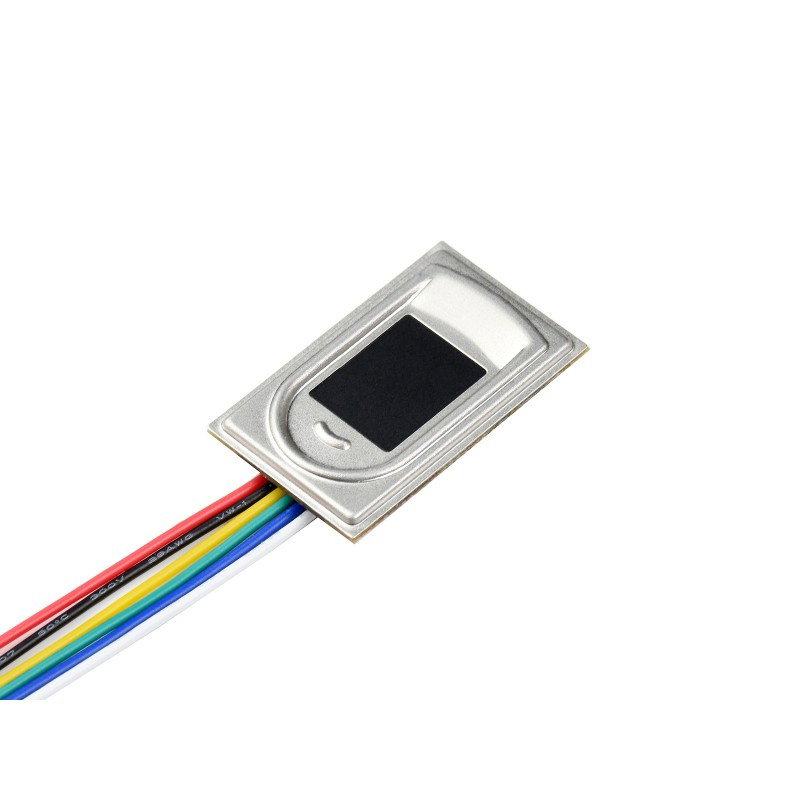

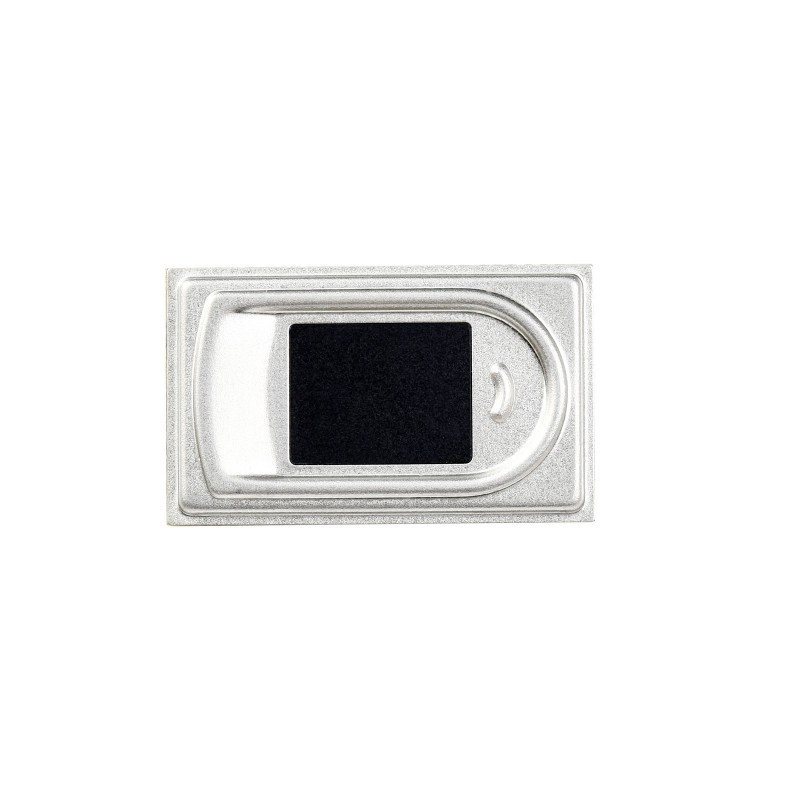

Produktbeschreibung: Kapazitiver Fingerabdruckleser All-in-One (E) - mit ARM Cortex - UART - rechteckig - Waveshare 22059
Integrierter, kapazitiver Fingerabdruckleser von Waveshare . Es war mit einer UART -Schnittstelle ausgestattet. Das Lesegerät basiert auf einem leistungsstarken Cortex -Prozessor mit kommerziellen Hochsicherheits-Fingerabdruckalgorithmen und unterstützt die Registrierung von Fingerabdrücken, die Bilderfassung, die Merkmalsuche, die Generierung und Speicherung von Vorlagen, den Abgleich von Fingerabdrücken und vieles mehr.
Kapazitiver Fingerabdruckleser All-in-One (E) - mit ARM Cortex - UART - rechteckig - Waveshare 22059.

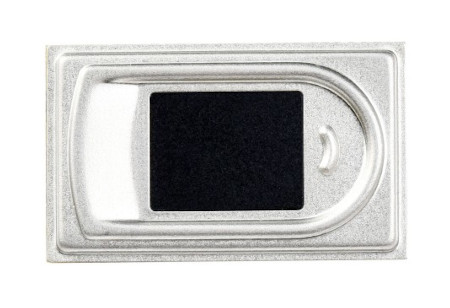

Kapazitiver All-in-One-Fingerabdruckleser von Waveshare .
Die Hauptmerkmale des Fingerabdruck-Lesemoduls
- Auch für Einsteiger geeignet - einfache Bedienung mit wenigen einfachen Befehlen, keine Kenntnisse der Fingerprint-Technologie oder des internen Aufbaus des Moduls erforderlich
- Kommerzieller Fingerabdruckalgorithmus, stabile Leistung, schnelle Identifizierung
- Sehr empfindliche Erkennung, es genügt, den Erkennungsbereich leicht zu berühren (ohne zu drücken), um das Lesegerät auszulösen
- Hochintegrierte Hardware, Prozessor und Sensor in einem kleinen Chip, der hauptsächlich für kleine Anwendungen geeignet ist
- Ermöglicht die freie Eingabe / Ausgabe von Fingerabdruckbildern, Fingerabdruck-Funktionsdateien und anderen Aktivitäten im Zusammenhang mit Fingerabdrücken
- Ausgestattet mit einem eingebauten UART-Anschluss, einfach an Hardwareplattformen wie STM32 und Raspberry Pi anzuschließen

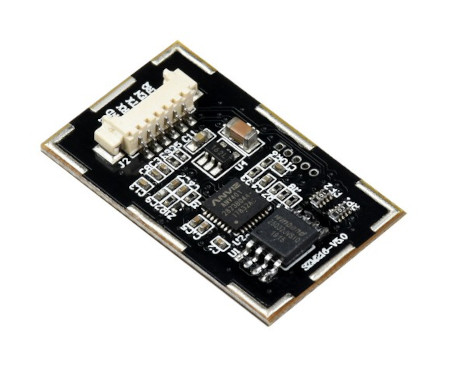

Beschreibung der Pinbelegung
- VIN - Stromanschluss 3,3 V
- GND - die Masse des Systems
- RX - Serieller Dateneingang (TTL-Pegel)
- TX - serieller Datenausgang (TTL-Pegel)
- RST - RESET-Pin, Schlafsteuerungsschnittstelle:
- High-Pegel: Modulstromversorgung - Start
- niedriges Niveau: Modulabschaltung - Ruhezustand
- WAKE - Wake-Up-Pin, wenn der RST-Pin im Low-Zustand (Schlaf) ist, wird das Modul aktiviert, wenn der Finger die Kollektorfläche berührt, geht es hoch

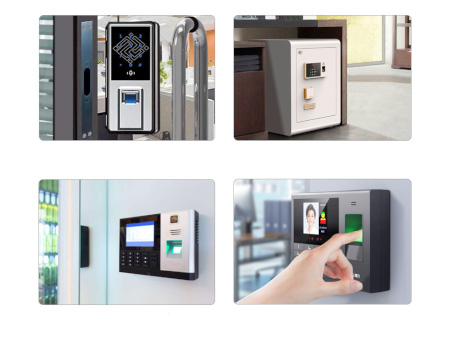

Anwendung eines Fingerabdrucklesers.
Technische Spezifikation des Lesegeräts
- Typ: kapazitiver Berührungssensor, Fingerabdruckleser
- Bild: 508 DPI
- Auflösung: 160 x 160 Pixel
- Bildgraustufen: 8
- Messbereich: 13,9 x 10,6 mm
- Fingerabdruckkapazität: 3000
- Einstellzeit: <200 ms (1: N und N ≤ 100)
- Falsche Akzeptanzrate: <0,001 %
- Ablehnungsrate: <0,1 %
- Betriebsspannung: 3,3 V
- Arbeitsstrom: <50 mA
- Schlafstrom: <16 uA
- ESD: 8 kV Kontaktentladung / 15 kV Luftentladung
- Kommunikationsschnittstelle: UART
- Übertragungsgeschwindigkeit: 19200 bps
- Sensorabmessungen: 20,4 x 33,4 mm
Inhalt des Kits
- Kapazitiver Fingerabdruckleser All-in-One (E) - mit ARM Cortex - UART - rechteckig
- 6-poliges Anschlusskabel
