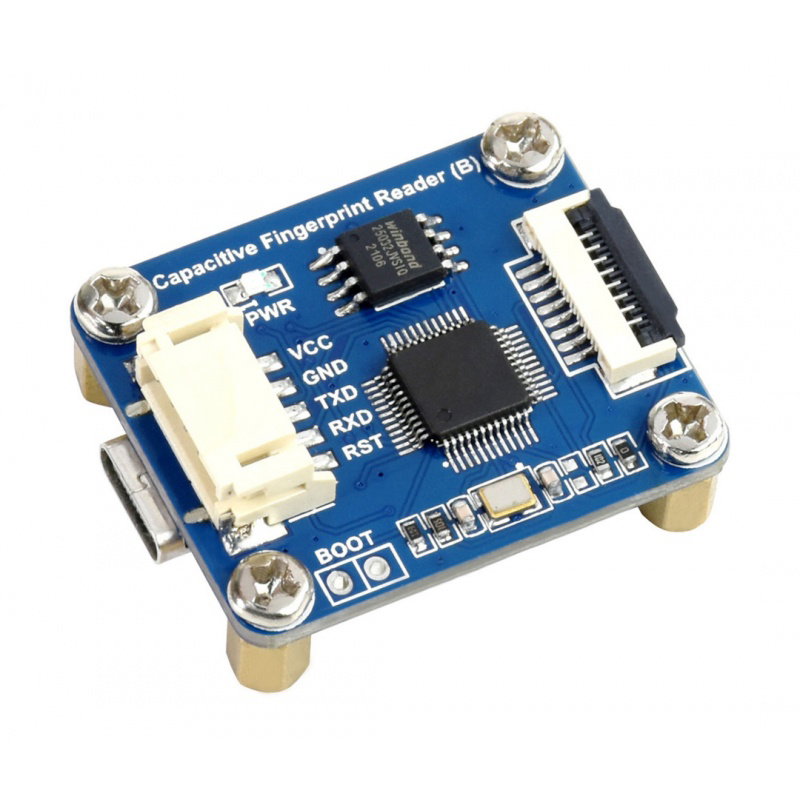

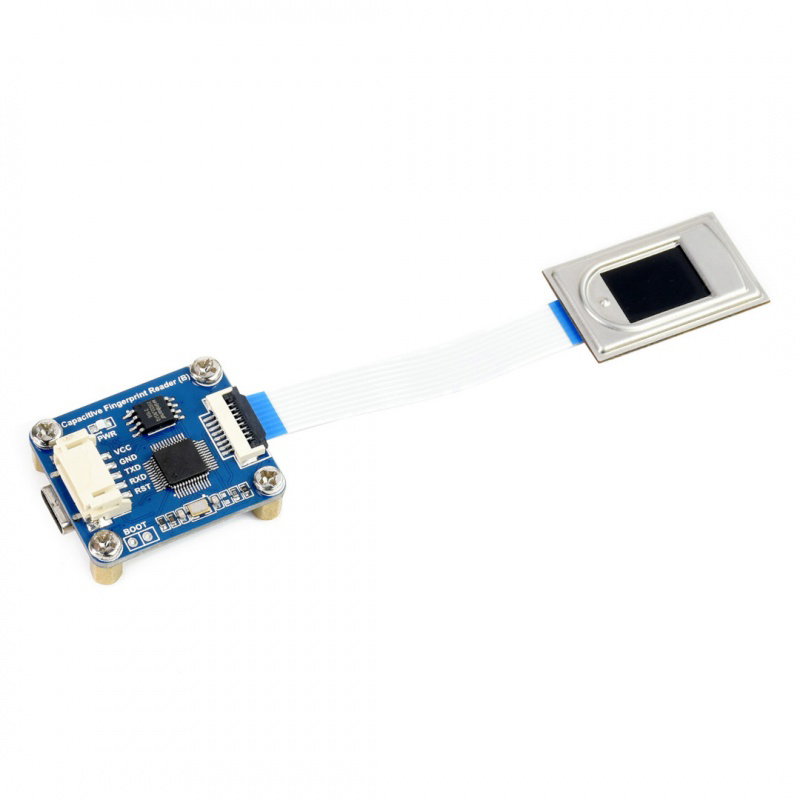

Kapazitiver Fingerabdruckleser (B) - UART / USB - Waveshare 20679

Index: WSR-20552 EAN: 5904422381660
Kapazitiver Fingerabdruckleser von Waveshare. Das Lesemodul ist mit einem microUSB-Anschluss und einer UART-Schnittstelle ausgestattet. Basierend auf einem leistungsstarken Cortex -Prozessor mit kommerziellen Hochsicherheits-Fingerabdruckalgorithmen und einem fortschrittlichen Halbleiter-Fingerabdrucksensor. Das Modul ist als intelligentes Modul konzipiert, das die Designmöglichkeiten um Fingerabdruckerfassung, Bildverarbeitung, Vorlagengenerierung und -speicherung, Fingerabdruckabgleich und Suche erweitert. Es wird mit einer Spannung von 3,3 V bis 5 V betrieben.
Kapazitiver Fingerabdruckleser (B) - UART / USB - Waveshare 20679
45,90 €
38,57 € zzgl. MwSt.
Wartezeit: 4-6 Wochen
Bestellen
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Arduino Raspberry Pi

Produktbeschreibung: Kapazitiver Fingerabdruckleser (B) - UART / USB - Waveshare 20679

Kapazitiver Fingerabdruckleser von Waveshare. Das Lesemodul ist mit einem microUSB-Anschluss und einer UART-Schnittstelle ausgestattet. Basierend auf einem leistungsstarken Cortex -Prozessor mit kommerziellen Hochsicherheits-Fingerabdruckalgorithmen und einem fortschrittlichen Halbleiter-Fingerabdrucksensor. Das Modul ist als intelligentes Modul konzipiert, das die Designmöglichkeiten um Fingerabdruckerfassung, Bildverarbeitung, Vorlagengenerierung und -speicherung, Fingerabdruckabgleich und Suche erweitert. Es wird mit einer Spannung von 3,3 V bis 5 V betrieben.

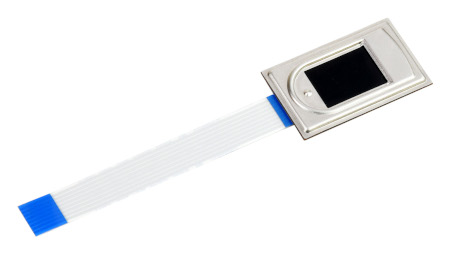

Kapazitiver Fingerabdruckleser Kapazitiver Fingerabdruckleser.

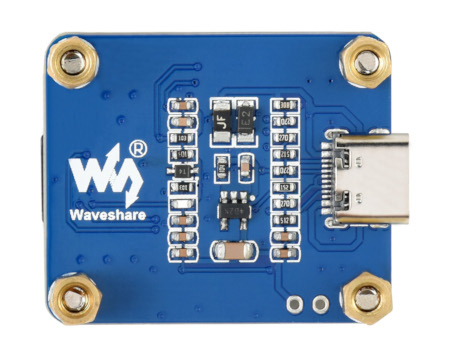

Fingerabdruckleser mit microUSB-Anschlüssen

Fingerabdruckleser mit microUSB-Anschluss.

Die Hauptmerkmale des Fingerabdruck-Lesemoduls

  • Einfach zu bedienen mit ein paar einfachen Befehlen
  • Kommerzieller Fingerabdruckalgorithmus, stabile Leistung, schnelle Identifizierung
  • Empfindliche Erkennung, es reicht aus, den Erkennungsbereich leicht zu berühren, ohne zu drücken
  • Ermöglicht die freie Eingabe / Ausgabe von Fingerabdruckbildern, Fingerabdruck-Funktionsdateien und anderen Aktivitäten im Zusammenhang mit Fingerabdrücken
  • Duale Kommunikation, UART oder USB

Anschließen des Moduls

Das Modul ist mit einem microUSB-Anschluss und einem 5-Pin-Anschluss für die UART-Kommunikation ausgestattet. Es wird mit einer Spannung von 3,3 V oder 5 V versorgt. Seine Ausgänge sind:

  • VCC - Versorgungsspannung von 3,3 V oder 5 V
  • GND - die Masse des Systems
  • TX - UART-Sendeleitung
  • RX - UART-Empfängerleitung
  • RST - RESET-Stift

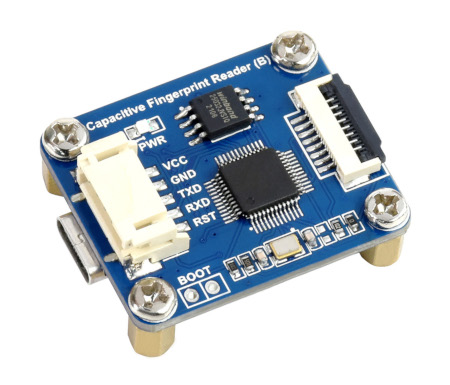

Lesestifte Stifte des Fingerabdruck-Lesemoduls.
Spezifikation des Fingerabdrucklesers
Sensor Halbleiter (kapazitiv)
Bild DPI 508
Auflösung 208 x 288 Pixel
Graustufen 256 (8 Bit)
Messbereich 14,6 x 10,6 mm
Fingerabdruckkapazität 3000
Sicherheitsstufe 1-5 konfigurierbar, 3 Standard, höherer Wert, niedrigere FAR (False Acceptance RATE) aber höhere FRR (False Rejection Rate)
Der Verschlüsselungsschlüssel 64-Bit
Die Geschwindigkeit beim Sammeln von Bildern 20 fps
Spielzeit 0,5 Sek
Energieverbrauch bis 40mA
Versorgungsspannung 3,3 V oder 5 V
Kommunikationsanschluss USB oder UART
ESD SD IEC 61000-4-2 LEVEL 4 15 kV positive / negative Luftentladung
Übertragungsgeschwindigkeit konfigurierbar: 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600 bps
115200 bps standardmäßig
Modulabmessungen 34 x 28,5 mm
Sensorabmessungen 33,4 x 20,4 mm

Kapazitiver Fingerabdruckleser (B) - UART / USB - Waveshare 20679 Botland - Elektronische Komponenten

Der beschriebene Waveshare-Fingerabdruckleser ist mit zwei Kommunikationsschnittstellen ausgestattet, nämlich USB und UART. Kompakte Größe, geringes Gewicht und ein geringer Stromverbrauch von bis zu 40 mA machen das kapazitive Lesegerät zur perfekten Lösung für mobile Projekte.

Die Abmessungen der Messfläche betragen 14,6 mm x 10,6 mm und sorgen für eine komfortable Nutzung.

Zusätzliche Informationen zum kapazitiven Fingerabdruckleser von Waveshare

Der beschriebene kapazitive Sensor zeichnet sich durch universelle Anwendbarkeit aus. Es ist perfekt für Projekte, bei denen die Zugangskontrolle das Hauptziel ist.

In der Kategorie Fingerabdruckleser bieten wir eine große Auswahl an extrem empfindlichen Fingerabdrucklesern, allgemein bekannt als Fingerscanner. Neben den kapazitiven Modellen gibt es auch präzise und schnelle Ultraschallsensoren.

PAKETBREITE 7 cm
PAKETHÖHE 5 cm
PAKETTIEFE 2.5 cm
PAKETGEWICHT 0.022 kg
