Produktbeschreibung: Seeed Xiao MG24 - Matter / Thread / Bluetooth - Seeedstudio 102010590
Das Xiao MG24 ist ein fortschrittliches Entwicklungsboard für IoT-Projekte, basierend auf dem EFR32MG24 SoC mit einem ARM Cortex M33 Prozessor, der mit 78 MHz getaktet ist. Es unterstützt moderne Kommunikationsstandards wie Matter, Thread, Bluetooth LE 5.3 und ZigBee und ermöglicht so intelligente Fernsteuerungs- und Automatisierungsprojekte. Das Board verfügt über 4 MB Flash-Speicher, 256 kB RAM, 19 GPIOs und eine eingebaute Antenne mit einer BLE-Reichweite von bis zu 50 m. Es zeichnet sich durch einen sehr geringen Stromverbrauch aus (1,95 μA im Sleep-Modus) und verfügt über eine integrierte 3, 7-V-Li-Pol-Ladeschaltung. Mit seinen kompakten Abmessungen von 21 x 17,8 mm und der Kompatibilität mit der Arduino IDE ist der Xiao MG24 eine ausgezeichnete Wahl für batteriebetriebene IoT-Anwendungen, Sensoren oder Smart Home-Automatisierung.
Seeed Xiao MG24 - Matter / Thread / Bluetooth - Seeedstudio 102010590.
Pinouts auf der Platine verfügbar.
Hauptmerkmale des Seeed Xiao MG24
- Ultra-niedriger Stromverbrauch: nur 1,95 μA im Tiefschlafmodus
- Leistungsstarker Prozessor: ARM Cortex M33 mit 78 MHz und Unterstützung von DSP- und FPU-Befehlen
- Moderne Kommunikationsstandards: Unterstützung für Matter, Thread, Bluetooth LE 5.3 und ZigBee
- Speicher: 4 MB Flash und 256 kB RAM für erweiterte Anwendungen
- Kleine Abmessungen: kompaktes Format von 21 x 17,8 mm, ideal für Projekte mit begrenztem Platzangebot
- Eingebaute Antenne: BLE-Reichweite von bis zu 50 m im freien Gelände
- Zahlreiche Schnittstellen: 19 GPIO, 2x SPI, 2x I2C und UART
- Akkuladung: 3,7 V Li-Pol Akkuladeschaltung, 200 mA Ladestrom
Bauteil-Layout auf der Platine
- Reset-Taster
- LED-Ladeanzeige
- Benutzer-LED
- USB-Typ-C-Anschluss für Stromversorgung und Programmierung
- Anschluss für externe U.FL-Antenne
- Eingebaute Antenne
- SWD-Debug-Schnittstelle für SAMD11-Chip
- SWD-Debug-Schnittstelle für MG24-Chip
- Pin für Batterieanschluss
- Steckverbinder für Batterieanschluss
Layout der Komponenten auf dem Xiao MG24-Board.
Der Start des Blink-Programms führt zum Aufleuchten der orangefarbenen User-LED.
Zusammenarbeit des Xiao MG24 mit der Arduino IDE
Das Xiao MG24 arbeitet mit der Arduino-IDE zusammen, die eine einfache Programmierung des Moduls ermöglicht. Installieren Sie einfach die Arduino-Umgebung auf Ihrem Computer und fügen Sie die URL zum Boardmanager hinzu:https://siliconlabs.github.io/arduino/package_arduinosilabs_index.json.
Sobald Sie das Xiao MG24-Board in der IDE ausgewählt haben, können Sie mit der Programmierung anhand von Beispielprogrammen wie 'Blink' beginnen. Eine ausführliche Anleitung finden Sie im Benutzerhandbuch auf der Website des Herstellers.
Technische Daten des Xiao MG24
- Prozessor: ARM Cortex M33 78 MHz, EFR32MG24 SoC
- Speicher: 256 kB RAM, 1536 kB + 4 MB Flash
- Kommunikation: Matter, Thread, ZigBee, Bluetooth LE 5.3
- Schnittstellen: 19 GPIOs, 2x SPI, 1x UART, 2x I2C, PWM
- Stromverbrauch:
- Normal: 6,71 mA
- Ruhezustand: 1,91 mA
- Tiefschlaf: 1,95 μA
- Stromversorgung: 5 V USB Typ C oder 3,7 V Li-Pol
- Betriebstemperatur: -20°C bis 70°C
- Abmessungen: 21 x 17,8 mm

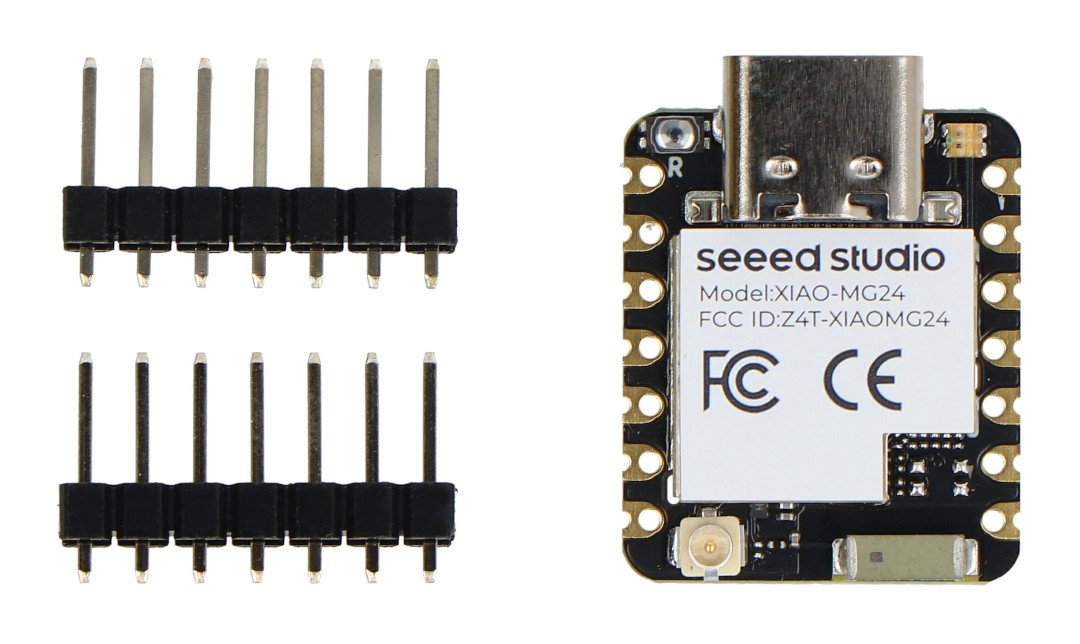

Inhalt des Sets
- 1x Seeed Xiao MG24
- 2x 7-polige Leiste
Im Set enthaltene Komponenten.
