Seeeduino Xiao - SAMD21 ARM Cortex M0+ - kompatibel mit Arduino
Ein kleines Modul, ausgestattet mit einem Arduino-kompatiblen SAM2D1G18 ARM Cortex M0+ Mikrocontroller. Auf der Platine befinden sich 14 GPIO-Anschlüsse, darunter 11 digitale/analoge Pins, 10 PWM, DAC, I2C, UART, SPI, SWD. Die Pinouts des Moduls arbeiten mit 3,3 V. Das Modul wird über den USB-Typ-C-Anschluss mit 5 V versorgt. Seeed Studio 102010328
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Seeeduino Xiao - SAMD21 ARM Cortex M0+ - Arduino kompatibel.
Ein kleines Modul mit einem SAM2D1G18 ARM Cortex M0+ Mikrocontroller mit 256 kB Flash und 32 kB SRAM, kompatibel mit Arduino. Es gibt 14 GPIO-Anschlüsse auf dem Board, darunter 11 digitale/analoge Pins, 10 PWM, DAC, I2C, UART, SPI, SWD. Das Modul hat beschriftete Pinbelegungen für einen einfachen Anschluss. Die Pinbelegung des Moduls arbeitet mit 3,3 V. Das Modul wird über einen USB-Typ-C-Anschluss mit 5 V versorgt.
Einige der Leitungen des Seeeduino Xiao haben unterschiedliche Funktionen, die Pins A1/D1 bis A10/D10 haben eine PWM-Funktion, Pin A0/D0 hat eine DAC-Funktion, die ein echtes analoges Signal ermöglicht, nicht PWM. Der Seeeduino Xiao verwendet einen USB-C-Anschluss für die Stromversorgung und das Hochladen von Code. Auf der Rückseite des Boards befinden sich außerdem Pads, mit denen das Board über die Batterie mit Strom versorgt werden kann. Das Board kann über die Arduino IDE-Umgebung programmiert werden. Das Modul ist mit einem 32,768 KHz-Quarzresonator ausgestattet , um die Stabilität des Chipbetriebs zu gewährleisten.

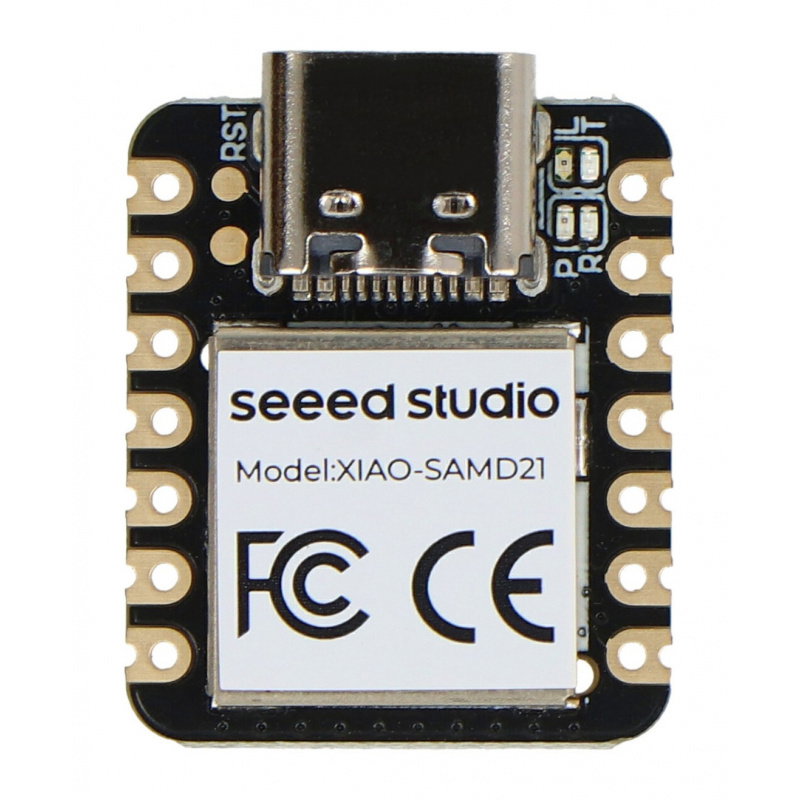

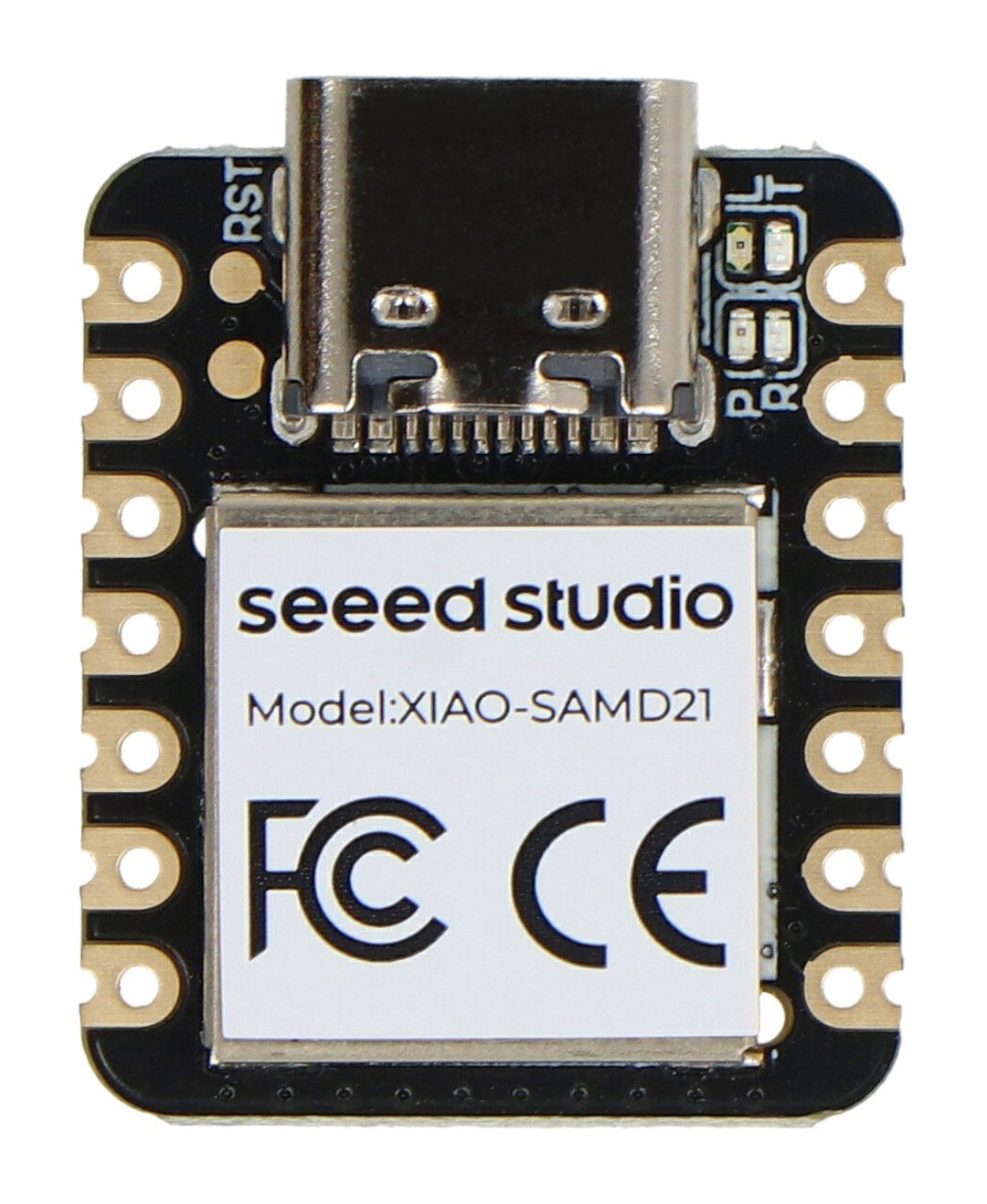

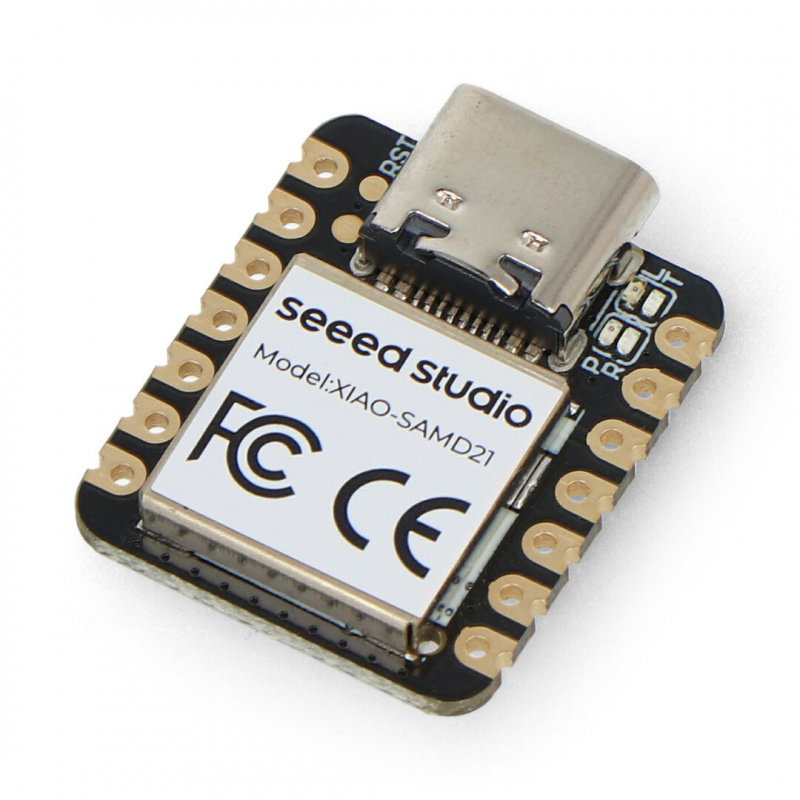

Seeeduino Xiao-Modul.
Botland ist offizieller Distributor der Elektronik- und Robotiklösungen von Seeedstudio. Hunderte einsatzbereite Geräte, Bauteile und Module sind ab Lager oder auf Bestellung verfügbar. Unser Team garantiert, dass alle gezeigten Seeedstudio-Produkte Originalware sind.
Anschlussleitungen des Seeeduino Xiao-Moduls.
Hinweis! Die Klemmen des Moduls arbeiten mit 3,3 V. Das Anschließen einer höheren Spannung kann die Schaltung beschädigen. |
Hauptmerkmale des Seeeduino Xiao
- Leistungsstarker Mikrocontroller: SAMD21 ARM Cortex M0+ 32-bit 48 MHz mit 256 kB Flash und 32 kB SRAM.
- Breite Kompatibilität: programmierbar in Arduino IDE.
- Einfaches Design.
- Kleine Abmessungen: 23,5 x 17,5 mm.
- Mehrere Schnittstellen: 11 digitale / analoge I/O, 10 PWM, 1 DAC, 1 SWD, 1 I2C, 1 UART, 1 SPI.

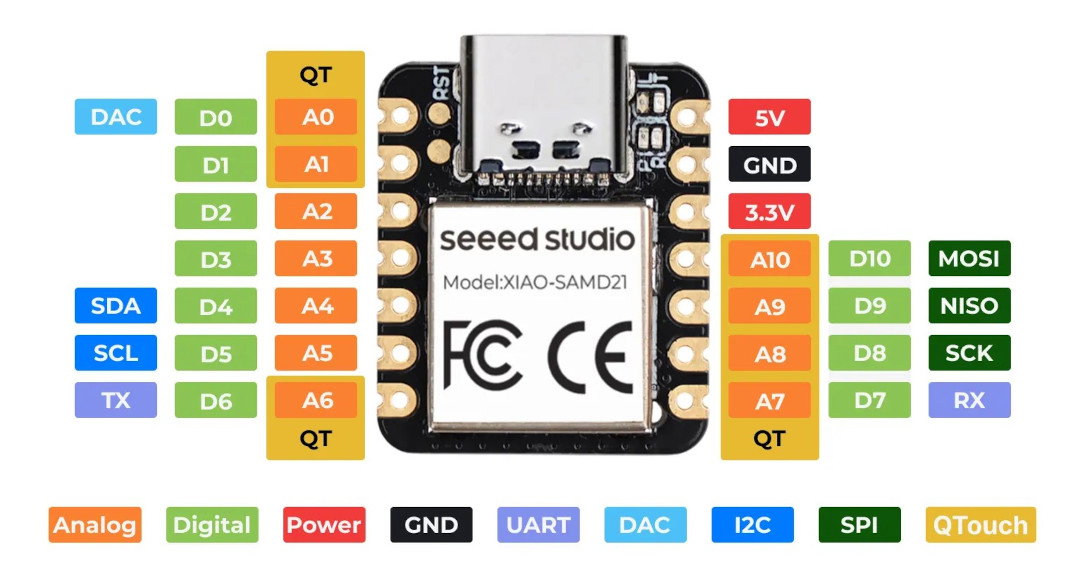

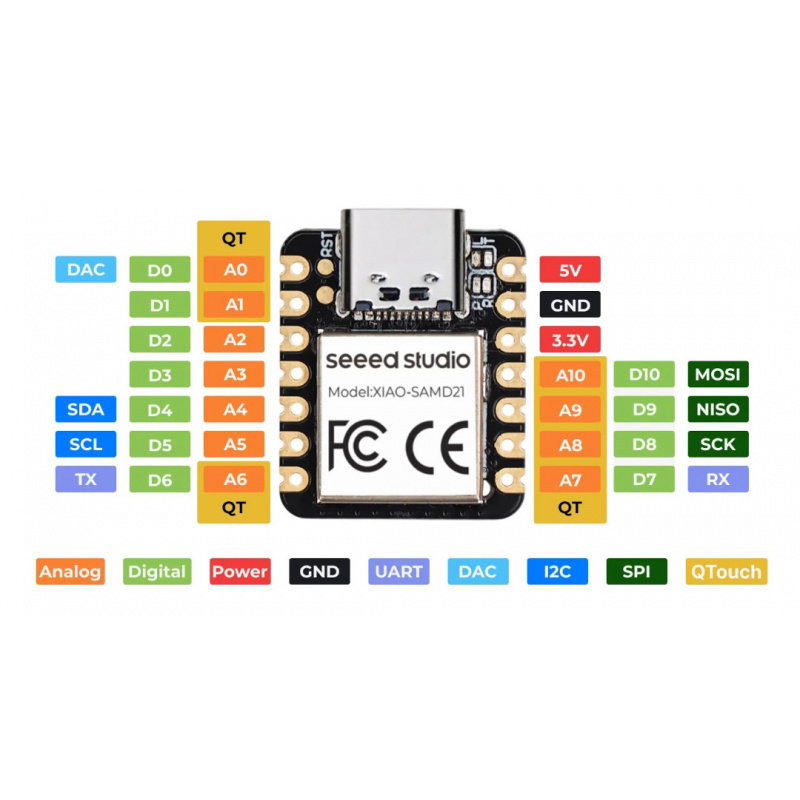

Pinbelegung des Seeeduino Xiao-Moduls
Das Modul ist mit 14 GPIOs ausgestattet, darunter gängige Kommunikationsschnittstellen wie digitale und analoge E/A, PWM, I2C, UART, SPI. Alle Pinbelegungen sind auf dem Board beschrieben.
Seeeduino Xiao Spezifikationen
- Chip: SAMD21 ARM Cortex M0+ 48 MHz
- Flash-Speicher: 256 kB
- SRAM: 32 kB
- GPIO: 14
- Digital/Analog-E/A: 11
- DAC: 1
- I2C: 1
- SPI: 1
- UART: 1
- Spannungsversorgung: 5 V - USB C
- Betriebsspannung: 3,3 V
- Kommunikation: USB C
- LED: 1x Benutzer-LED, 1x Power-LED, 2x serielle Kommunikations-LED
- Reset-Taste
- Power Pads: für Batterieanschluss
- Kompatibel mit Arduino IDE
- Abmessungen: 23,5 x 17,5 x 3,5 mm

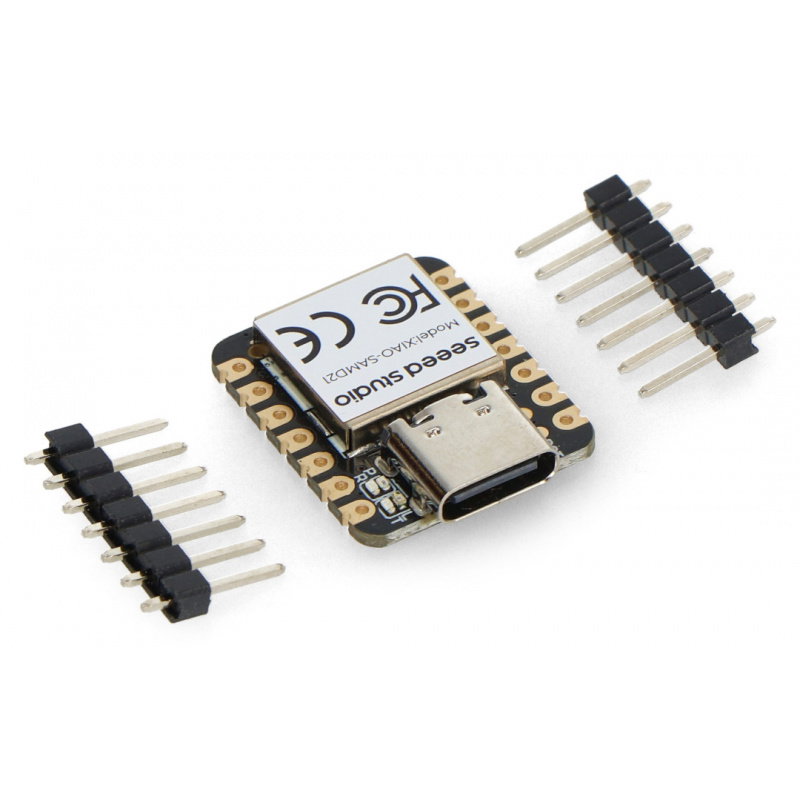

Das Kit enthält
- Seeeduino Xiao-Modul
- 2x goldpin 1x7-pin Stecker mit 2,54 mm Raster
Seeeduino Xiao - SAMD21 ARM Cortex M0+ - kompatibel mit Arduino
Der Xiao - SAMD21 ARM Cortex M0+ wurde von Seeeduino entwickelt und hergestellt. Dank der eindeutigen Beschreibung aller Leitungen wird das Risiko eines falschen Anschlusses von zusätzlichem Zubehör oder Geräten auf ein Minimum reduziert.
Das vorgestellte Modell zeichnet sich durch seine äußerst kompakte Größe und intuitive Bedienung aus und ist damit ideal für mobile Projekte, die einen einfach zu bedienenden Mikrocontroller erfordern.
Seeeduino Xiao - SAMD21 ARM Cortex M0+ - kompatibel mit Arduino
Das hier beschriebene Modul kann über die gut beschriebene Arduino Uno-Umgebung programmiert werden, sowohl offline als auch online. Verschiedene Kommunikationsschnittstellen sorgen für ein breites Anwendungsspektrum des Moduls.
Neben den Modulen mit leistungsfähigen Mikrocontrollern finden Sie im Sortiment des Botland-Shops auch eine große Auswahl an kompatiblem Zubehör.
Nützliche Links
| Name | Wert |
|---|---|
| Stromspannung aus | 5,0 V |
| Stromspannung Nieder | 5,0 V |
| Nennspannung | 5,0 V |
| Ausgangsspannung ab | 3,3 V. |
| Die Spannung des Ausgangs an | 3,3 V. |
| Nominale Ausgangsspannung | 3,3 V. |
| UC - Mikrocontroller | SAMD21 |
| UC - Kern | ARM Cortex-M0 + |
| UC - Flash-Speicher | 256 KB |
| UC - RAM-Speicher | 32 KB |
| UC - Anzahl der Kerne | 1. Single-Core |
| UC - Digitale Stifte | 14 |
| UC - analoger Eingang | 11 |
| UC - Timing | 48 MHz |
| UC - PWM-Kanäle | 10 |
| UC - USB-Schnittstelle | USB-C |
| UC - I2C-Schnittstelle | Ja |
| UC - UART-Schnittstelle | Ja |
| UC - Stromanschluss | USB-Typ C |
| UC - SPI-Schnittstelle | Ja |
| Breite | 3,3 cm |
| Höhe | 4,5 cm |
| Tiefe | 1,3 cm |
| Gewicht | 0,004 kg |
