Wio Terminal – LoRaWAN LoRa-E5-Erweiterung, GNSS 868 MHz mit Antenne – Seeedstudio 114992728

Index: SEE-20122 EAN: 5904422380250
Das Modul erweitert das Wio-Terminal um die Kommunikation im LoRaWAN-LoRa-E5-Standard und GNSS auf der Frequenz 868 für die EU und 915 für die USA . Es ist auch mit einer SMA-Antenne ausgestattet.
Wio Terminal – LoRaWAN LoRa-E5-Erweiterung, GNSS 868 MHz mit Antenne – Seeedstudio 114992728
35,90 €
30,17 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Seeedstudio

Produktbeschreibung: Wio Terminal - LoRaWAN LoRa-E5 Erweiterung, GNSS 868MHz mit Antenne - Seeedstudio 114992728

Das Modul erweitert das Wio-Terminal um die Kommunikation im LoRaWAN-LoRa-E5-Standard und GNSS auf der Frequenz 868 für die EU und 915 für die USA . Das Modul ist außerdem mit einer SMA-Antenne ausgestattet. Es basierte auf dem STM32WLE5JC-Chip, der als erster weltweit LoRa-HF-Langstreckenkommunikation mit der MCU integrierte. Es handelt sich um ARM Cortex-M4 und Semtech SX126X LoRa, die sowohl LoRaWAN- als auch LoRa-Protokolle auf der Weltfrequenz und (G) FSK-, BPSK-, (G) MSK- und LoRa-Modulationen unterstützen. GNSS basiert auf dem Quectel L76-LB Chip und unterstützt GPS, GLONASS, BeiDou und QZSS. Mit 33 Verfolgungskanälen, 99 Erfassungskanälen und 210 PRN-Kanälen kann es jede Mischung aus GPS-, GLONASS- und SBAS-Signalen finden und verfolgen.

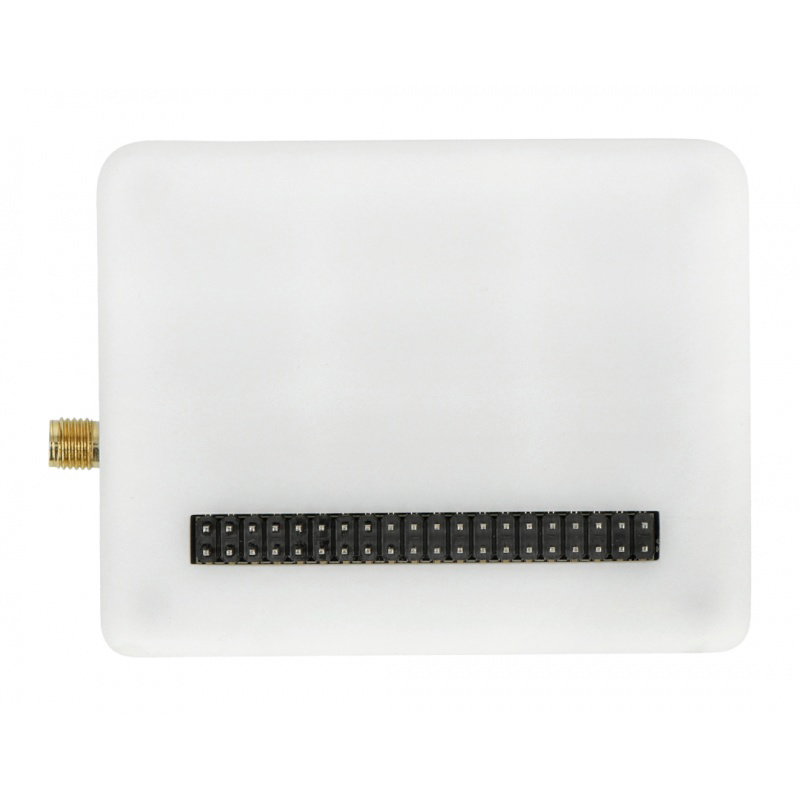

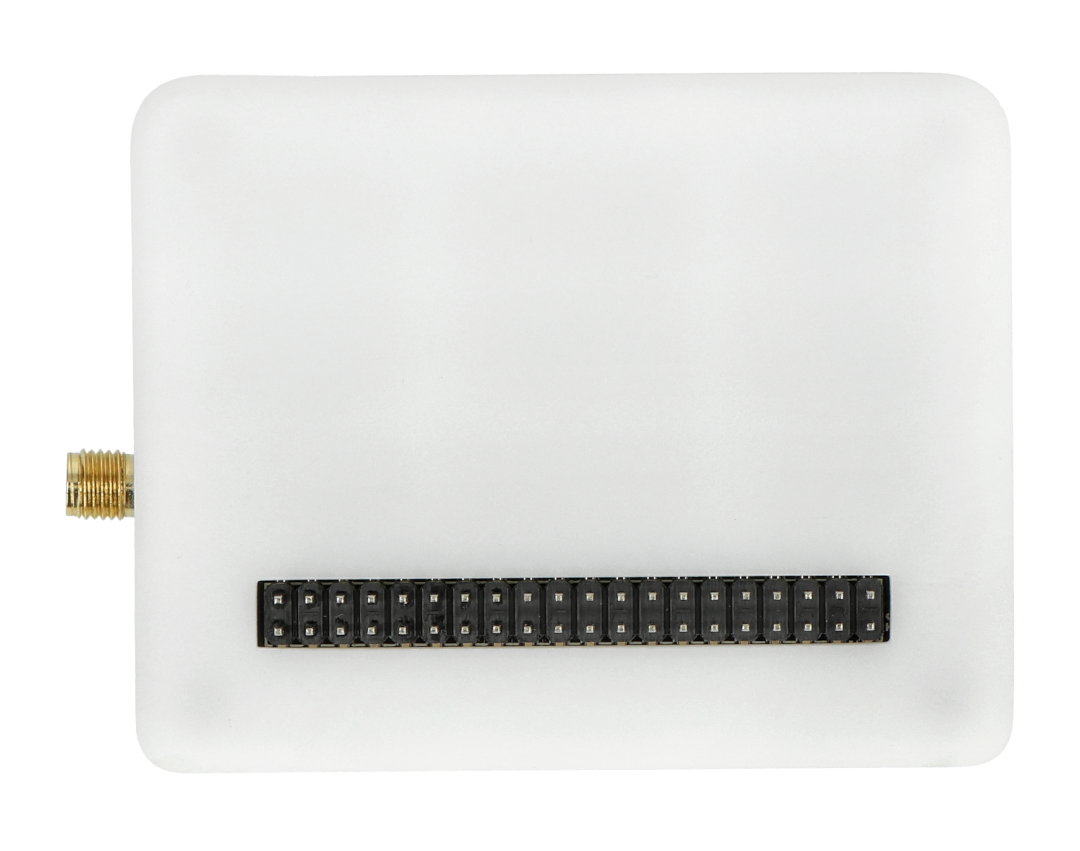

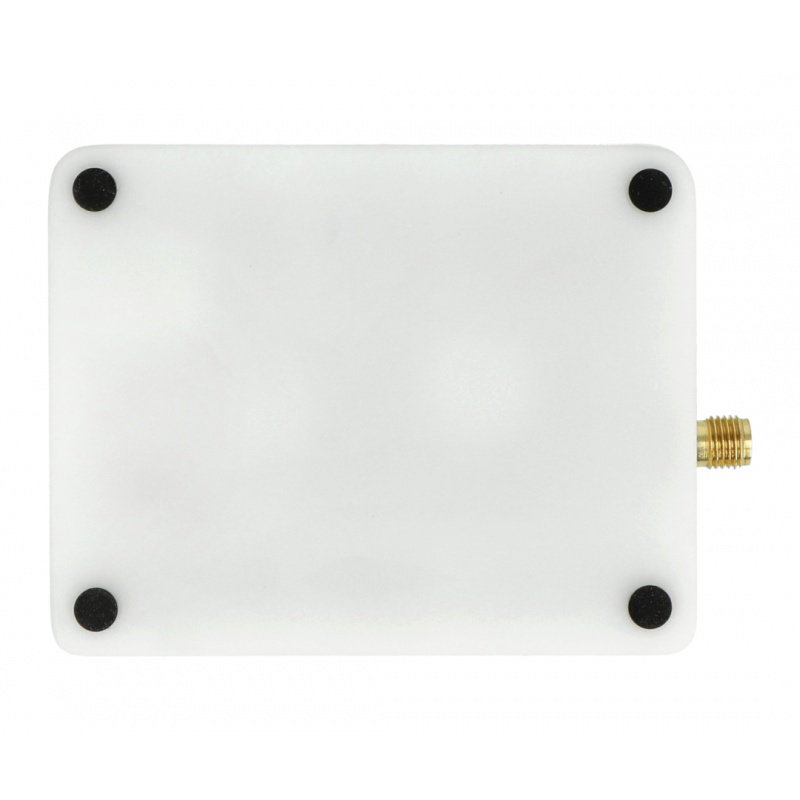

LoRa GNSS-Erweiterung für Wio Terminal

LoRa GNSS-Erweiterung für Wio Terminal.

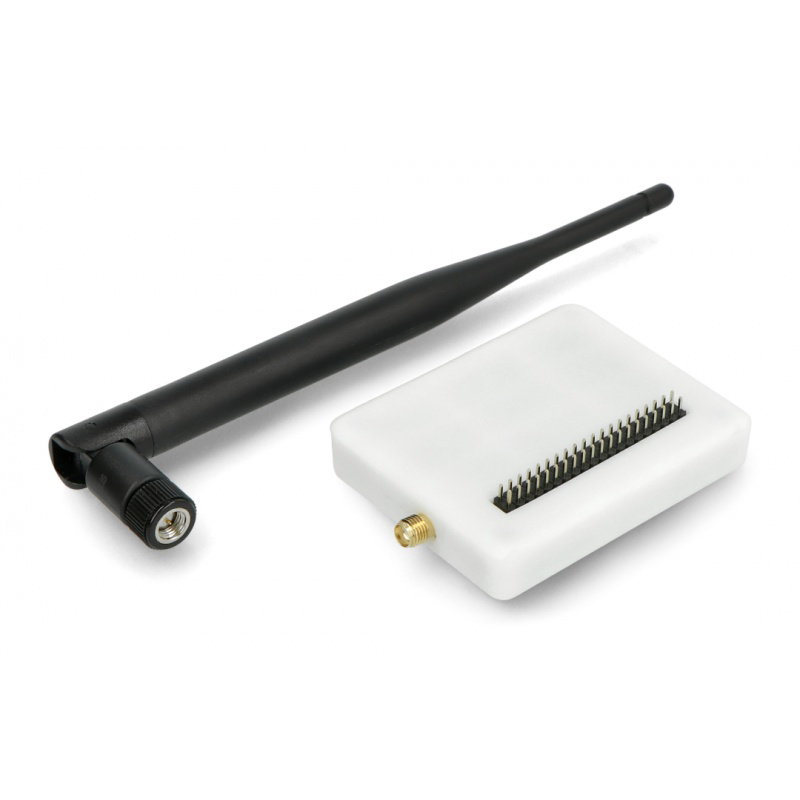

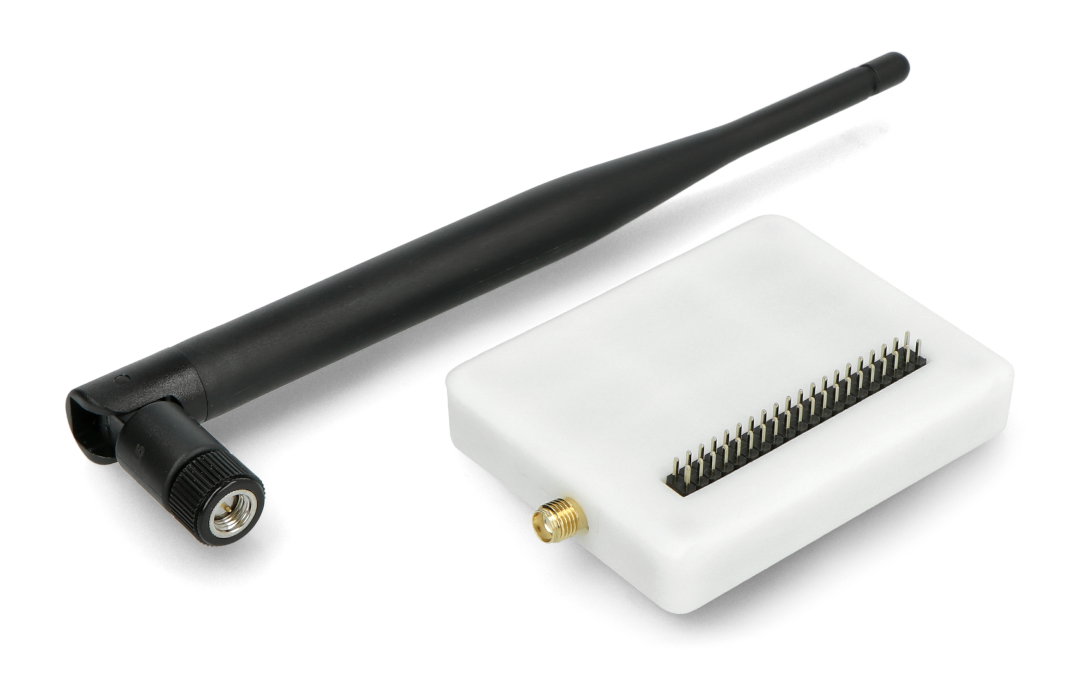

Das Set enthält eine SMA-Antenne Das Set enthält eine Antenne mit SMA-Anschluss.

Hauptmerkmale von LoRa, GNSS-Erweiterung für Wio Terminal

  • Kompaktes und effizientes LoRa-E5-Modul
  • Eingebautes LoRaWAN-Protokoll, AT-Befehle, Unterstützung für den globalen LoRaWAN-Frequenzplan
  • Weltweite Kompatibilität. Breiter Frequenzbereich einschließlich EU868 / US915 / AU915 / AS923 / KR920 / IN865
  • Reichweite der Fernübertragung bis zu 10 km
  • Das GNSS-Modul (Quectel L76-LB) unterstützt GPS, GLONASS und BeiDou
  • Kompatibel mit Arduino
  • Sehr geringer Stromverbrauch

Anwendung des Moduls

  • LoRaWAN GPS-Tracker
  • LoRaWAN-Feldtester
  • Intelligente Landwirtschaft
  • Intelligente Städte
  • Intelligente Fabriken
  • Schnelles Prototyping von LoRa-Geräten mit Wio Terminal
  • Jede Anwendungsentwicklung für die drahtlose Langstreckenkommunikation
  • Erlernen und Erforschen von LoRa- und LoRaWAN-Anwendungen
Spezifikation von LoRa, GNSS-Erweiterung für Wio Terminal
Spannung 3,3 V
LoRa-E5 Frequenz EU868 / US915 / AU915 / AS923 / KR920 / IN865
Protokoll LoRaWAN
Zärtlichkeit von -116,5 dBm bis -136 dBm
Modulation LoRa, (G)FSK, (G)MSK, BPSK
Quectel L76-LB Stränge

GPS L1 / Galileo E1 C / A: 1575,42 MHz

GLONASS-L1 C/A: 1602,5625 MHz

BeiDou B1 C/A: 1561,098 MHz

Kanäle 33 Tracking-Kanäle
99 Erfassungskanäle
120 PRN-Kanäle
Zärtlichkeit Erfassung: -148 dBm
Tracking: -165 dBm
Empfang: -160 dBm
Schnittstelle 40-poliges Wio-Terminal (2 x 20-polig)
Fall Maße 72 x 57 x 12 mm
Materialien ABS mit 3D-Druck

Wio Terminal - LoRaWAN LoRa-E5 Erweiterung, GNSS 868MHz mit Antenne - Seeedstudio 114992728 Botland - Elektronische Komponenten Teile

Wir bieten eine einzigartige Erweiterung namens Wio Terminal an. Dieses Gerät wird von der beliebten Marke Seeedstudio hergestellt, die dem Wio-Terminal neue Möglichkeiten für die Kommunikation in den Standards LoRaWAN LoRa-E5 und GNSS (in Europa 868 MHz) eröffnet.

Diese Art von Ausrüstung wird beispielsweise in LoRaWAN-GPS-Ortungsgeräten, in Systemen intelligenter Fabriken, intelligenter Städte oder der Landwirtschaft oder in LoRaWAN-Feldtestern verwendet.

Andere mit Arduino kompatible Boards

Das Produkt ist aus hochwertigen Materialien gefertigt, das Gehäuse kompakt und das Ganze perfekt optimiert und effizient. Durch den großen Frequenzbereich kann das Gerät weltweit erfolgreich eingesetzt werden. Erwähnenswert ist auch, dass die Erweiterung so angepasst ist, dass sie problemlos mit dem beliebten Arduino-Board funktioniert.

In unserem Angebot finden Sie viele weitere verschiedene Arten von Erweiterungen für drahtlose Systeme oder Geräte, die mit Arduino (oder anderen Mikrocontrollern) kompatibel sind. Das gesamte Sortiment des Botland-Geschäfts basiert hauptsächlich auf Produkten im Zusammenhang mit allgemein bekannter Elektronik, Automatisierung und Robotik.

PAKETBREITE 20 cm
PAKETHÖHE 5 cm
PAKETTIEFE 13 cm
PAKETGEWICHT 0.17 kg
