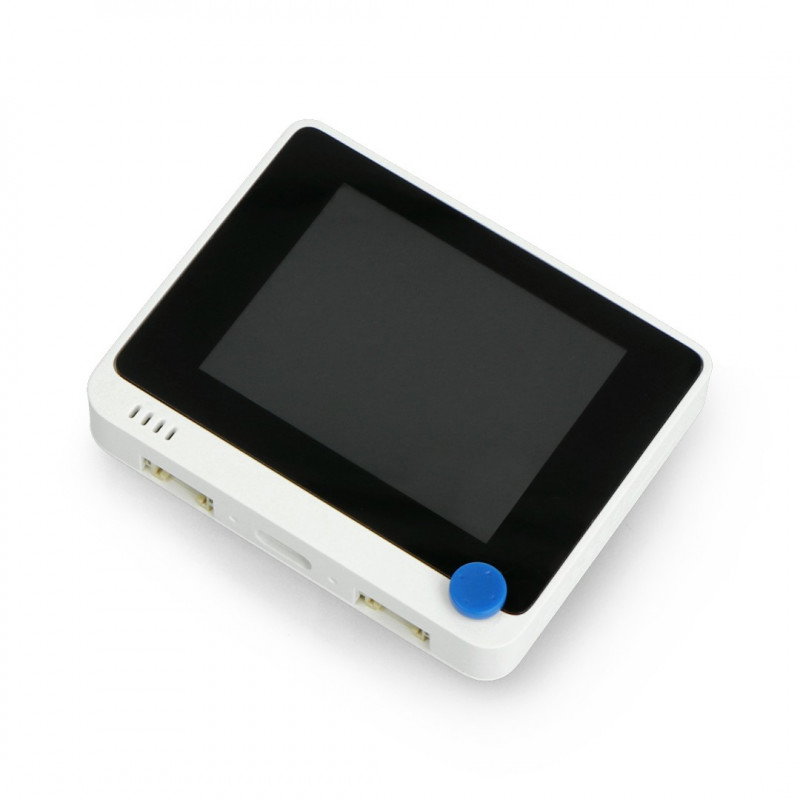

Produktbeschreibung: Wio Terminal – ATSAMD51 – RTL8720DN WiFi Bluetooth – Seeedstudio 102991299
Wio Terminal ist ein Entwicklungsboard, das mit einem ATSAMD51 -Mikrocontroller mit ARM Cortex-M4F- Prozessor ausgestattet ist. Es verfügt über das Kommunikationssystem Realtek RTL8720DN Bluetooth LE 5.0 und WiFi 2,4 GHz / 5 GHz . Das Terminal ist mit einem 2,4-Zoll-LCD -Bildschirm, einem IMU-Sensor (LIS3DHTR) , einem Mikrofon, einem Summer, einem microSD-Steckplatz, einem Lichtsensor und einer 940-nm-IR-LED ausgestattet. Kompatibel mit Arduino und Raspberry Pi .
Darüber hinaus verfügt das Gerät über zwei Grove-Anschlüsse, die den Anschluss von Modulen aus dem Grove-Ökosystem ermöglichen, sowie einen mit dem Raspberry Pi kompatiblen 40-poligen GPIO-Anschluss zum Anschluss weiterer Geräte.
Hauptmerkmale des Wio-Terminals
Das Gerät verfügt über Elemente, integrierte Schaltkreise und Tasten wie: Mikrocontroller, LCD-Display , WLAN, Bluetooh, Mikrofon, Summer, microSD-Kartensteckplatz, Konfigurationstasten, Lichtsensor, 5-Wege-Taste und 940-nm-IR-LED. Das Ganze ist in einem magnetischen Gehäuse mit zwei Befestigungslöchern eingeschlossen.

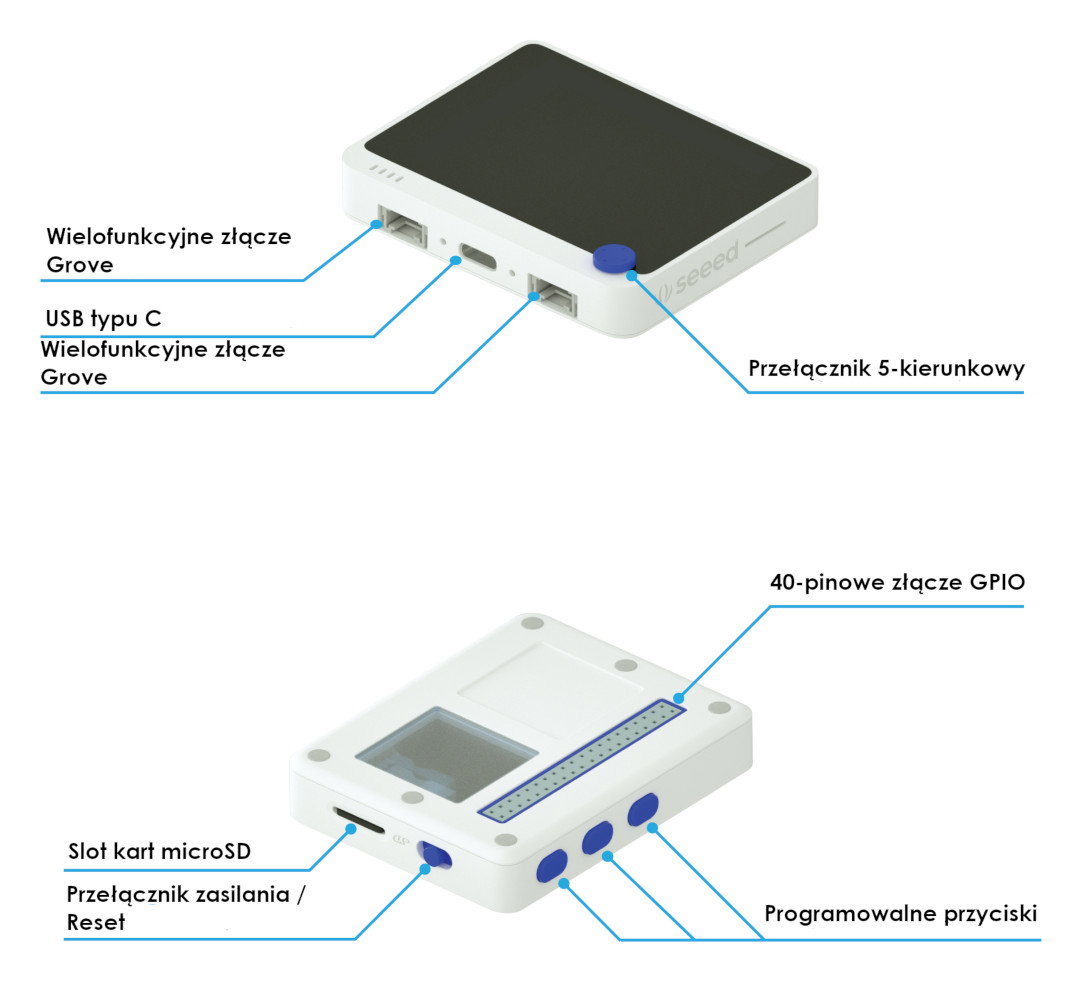

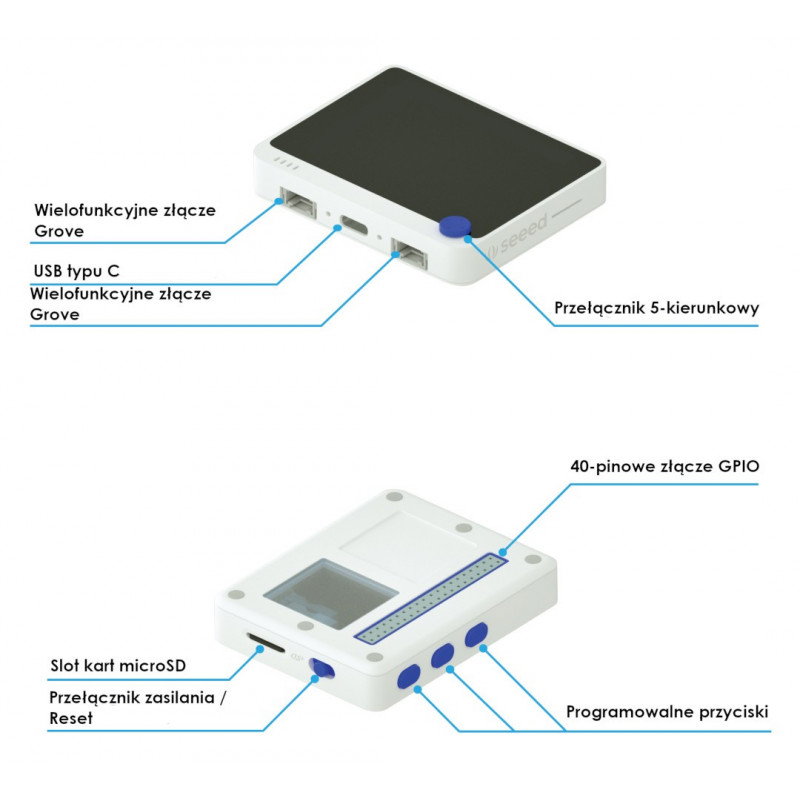

Die Verteilung der Elemente auf dem Gehäuse des Wio Terminals.
- Effizienter Mikrocontroller ATSAMD51P19:
- ARM Cortex-M4F 120 MHz (Boost auf 200 MHz)
- 4 MB externer Flash-Speicher und 192 KB RAM
- SPI, I2C, I2S, ADC, DAC, PWM, UART
- Kabellose Kommunikation:
- Realtek RTL8720DN
- WLAN: 2,4 GHz / 5 GHz 802.11 a / b / g / n
- Bluetooth: BLE5.0
- Unterstützt USB-OTG:
- Zugriffsgeräte: Maus, Tastatur, MIDI-Geräte, Gamecontroller, Drucker
- Grove-Ökosystem:
- mehr als 300 Grove IoT-Module verfügbar
- zwei eingebaute Grove-Anschlüsse für digitale Kommunikation, analog, I2C und PWM
- Kompatibel mit Raspberry Pi 40-Pin:
- Es kann als Slave-Gerät an den GPIO-Pins des Raspberry Pi montiert werden
- HAT-Overlays können mit einem Adapter verwendet werden
- Unterstützte Software:

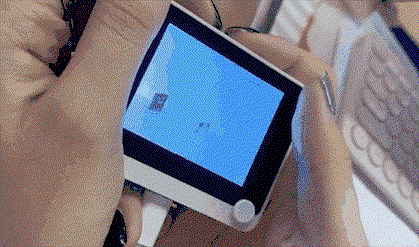

Wio Terminal als Konsole für Retro-Spiele.
Open-Source-Projekt
Der Hersteller stellt eine Reihe von Vlogs zum offenen Code des Produkts zur Verfügung. Weitere Informationen finden Sie in den Videos auf dem YouTube-Kanal des Produzenten.

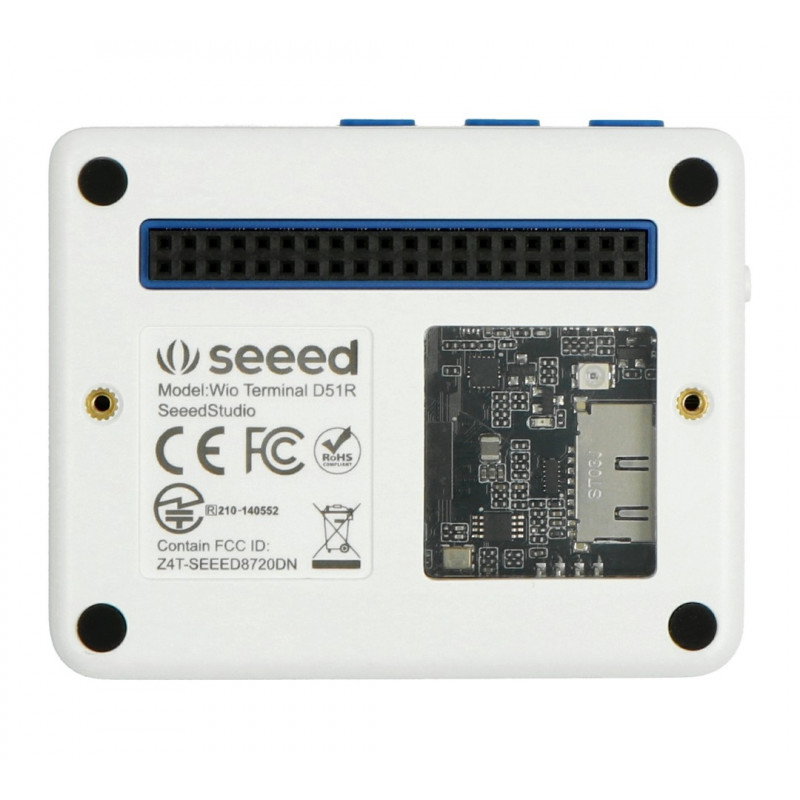

Wio-Terminal-Ausgänge
Das Wio Terminal-Modul ist mit einem 40-Pin-Anschluss ausgestattet, der mit dem Raspberry Pi kompatibel ist, der über Schnittstellen wie SPI, I2C, I2S, UART, PWM, ADC, PWM verfügt.

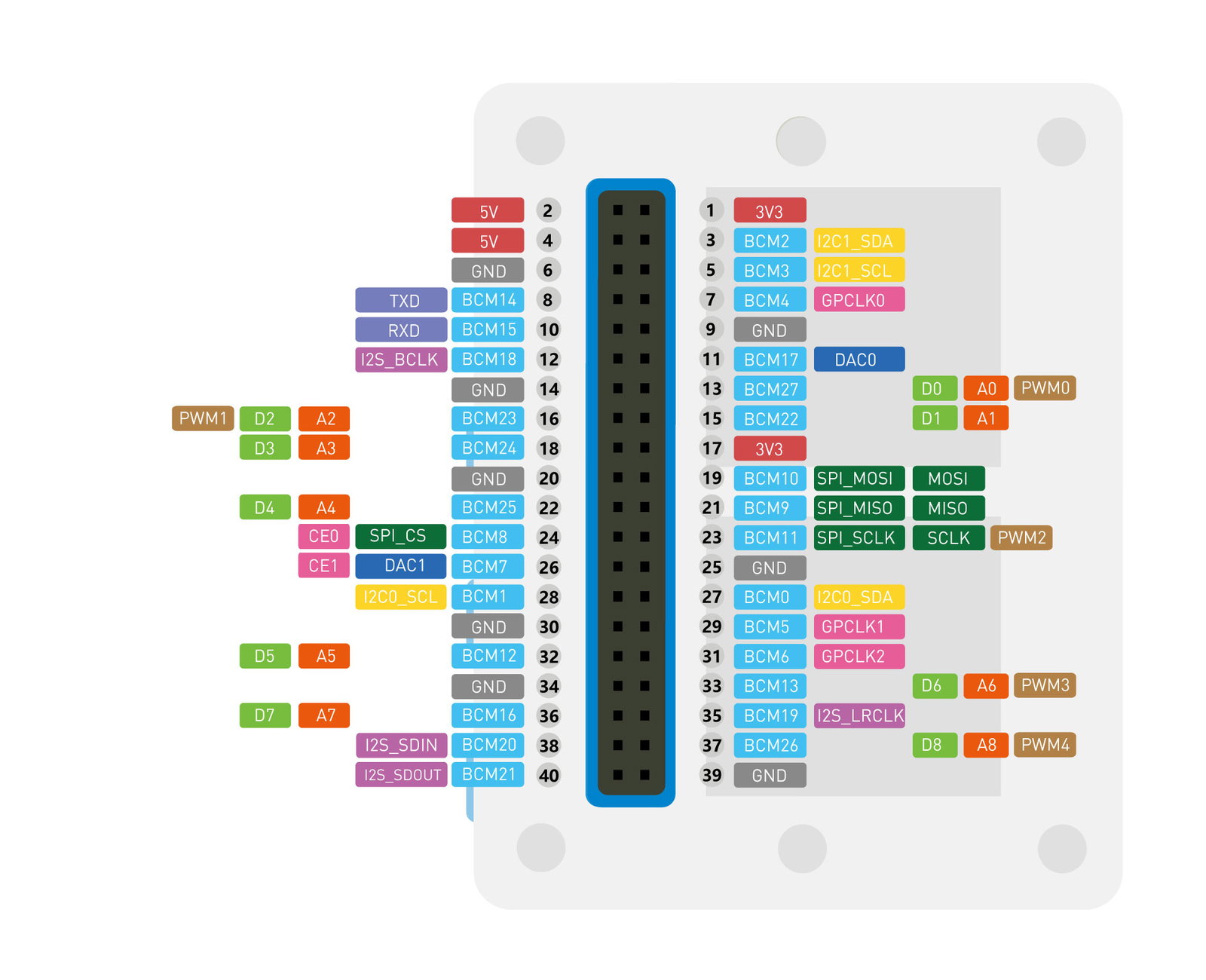

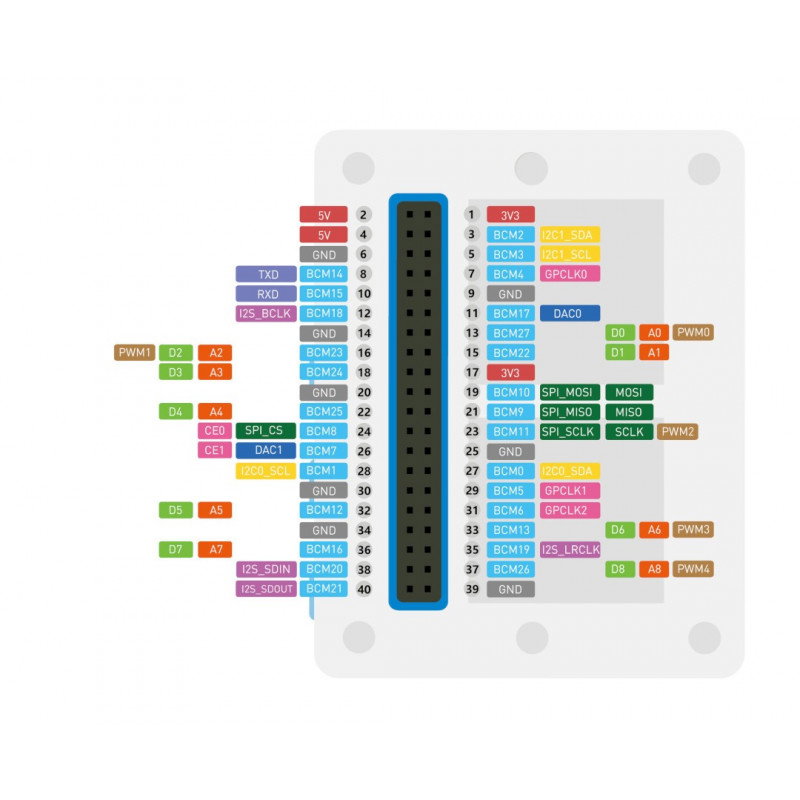

GPIO-Pins.

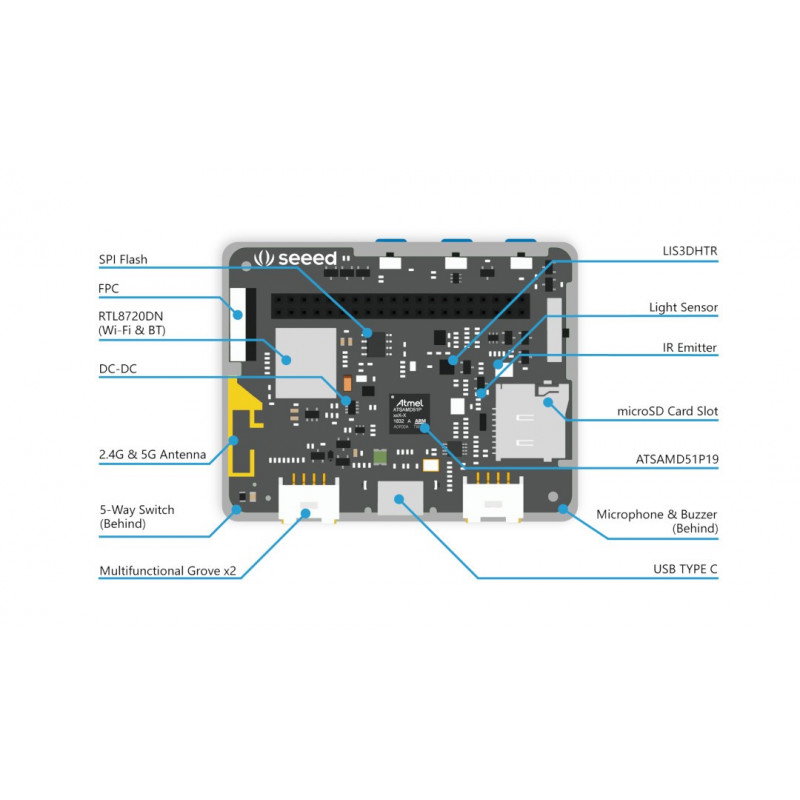

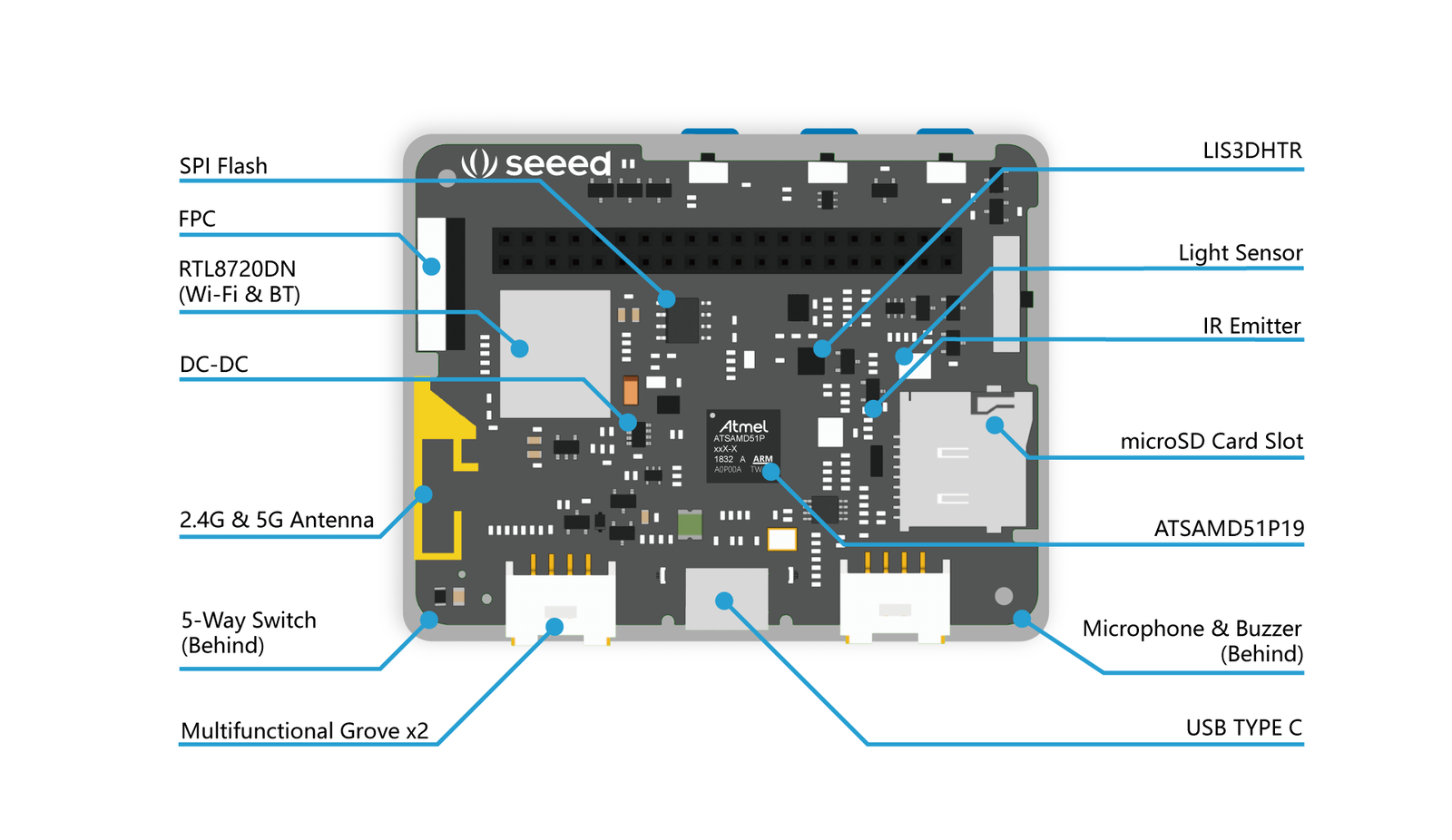

Die Verteilung der Elemente auf dem Wio Terminal Board.
Spezifikation des Wio-Terminalmoduls
| Hauptlayout | |
|---|---|
| Mikrocontroller | ATSAMD51P19 |
| Kern | ARM Cortex-M4F |
| Zeitliche Koordinierung | max. 200 MHz |
| Flash-Speicher | 4MB |
| Arbeitstemperatur | -40°C bis 85°C |
| LCD Bildschirm | |
| Auflösung | 320 x 240 Pixel |
| Diagonale | 2,4 " |
| Regler | ILI9341 |
| Kabellose Kommunikation | |
| System | RTL8720DN |
| KM4-CPU | ARM Cortex-M4F 200 MHz |
| KM0-CPU | ARM Cortex-M0 |
| W-lan | 802.11 a/b/g/n 1x1, 2,4 GHz und 5 GHz |
| Bluetooth | LE 5.0 |
| Eingebaute Module | |
| Beschleunigungsmesser | LIS3DHTR |
| Mikrofon | von 1 V bis 10 V, -42 dB |
| Lautsprecher | 78dB @ 10cm, 4000Hz |
| Lichtsensor | von 400 bis 1050 nm |
| Infrarot-IR-LED | 940 Nanometer |
| Schnittstellen | |
| MicroSD-Kartensteckplatz | max. 16 GB |
| GPIO | 40-polig (kompatibel mit Raspberry Pi) |
| Hain | 2 (multifunktional) |
| FPC | 20-polig |
| USB-Typ-C | Netzteil und USB-OTG |
| Schalter und Knöpfe |
|
| Fall | |
| Material | ABS + PC |
| Maße | 72 x 57 x 12 mm |

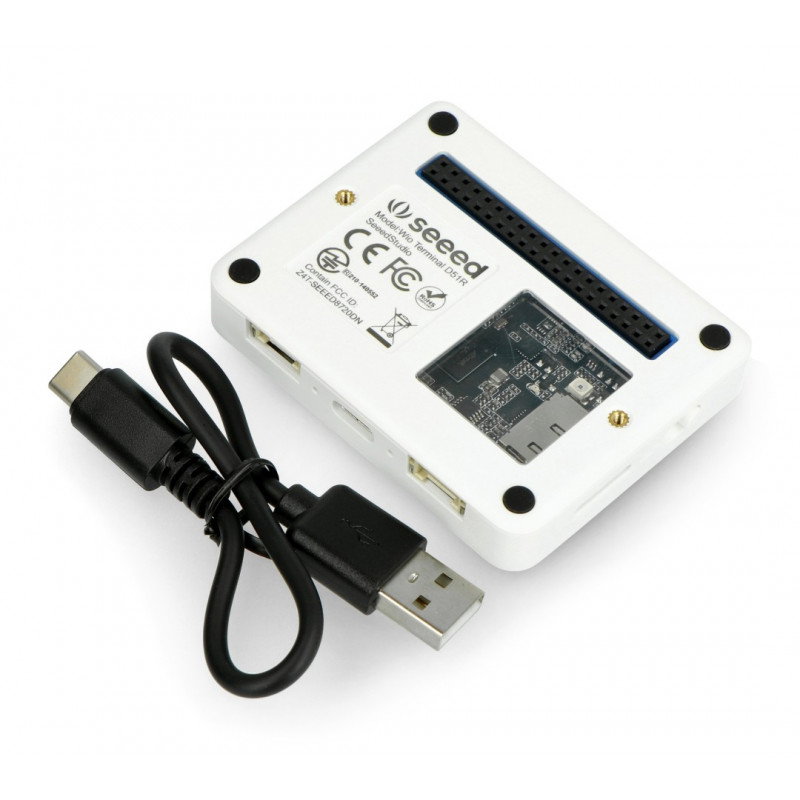

Das Kit beinhaltet
- Wio Terminalmodul
- USB-Typ-C-Kabel
- Benutzerhandbuch
Wio-Terminal – ATSAMD51 – RTL8720DN WLAN Bluetooth – Seeedstudio 102991299
Wir bieten ein einzigartiges Gerät an - Wio Terminal ATSAMD51. Die Geräte sind mit Kommunikationsstandards wie WiFi und Bluetooth BLE 5.0 ausgestattet. Dies ist ein Entwicklungsboard, das den sehr effizienten Mikrocontroller ATSAMD51P19 (ARM Cortex-M4F 120 MHz) verwendet - es ist kompatibel mit Arduino und Raspberry Pi.
Das Gerät unterstützt USB OTG, sodass Sie beliebige Zeigegeräte (z. B. Maus, Tastatur oder MIDI-Geräte) und beispielsweise Drucker problemlos anschließen und verwenden können. Ein sehr wichtiges Element der Ausstattung ist auch der 2,4-Zoll-LCD-Bildschirm, dank dem Sie das Gerät nicht an einen zusätzlichen Monitor anschließen müssen.

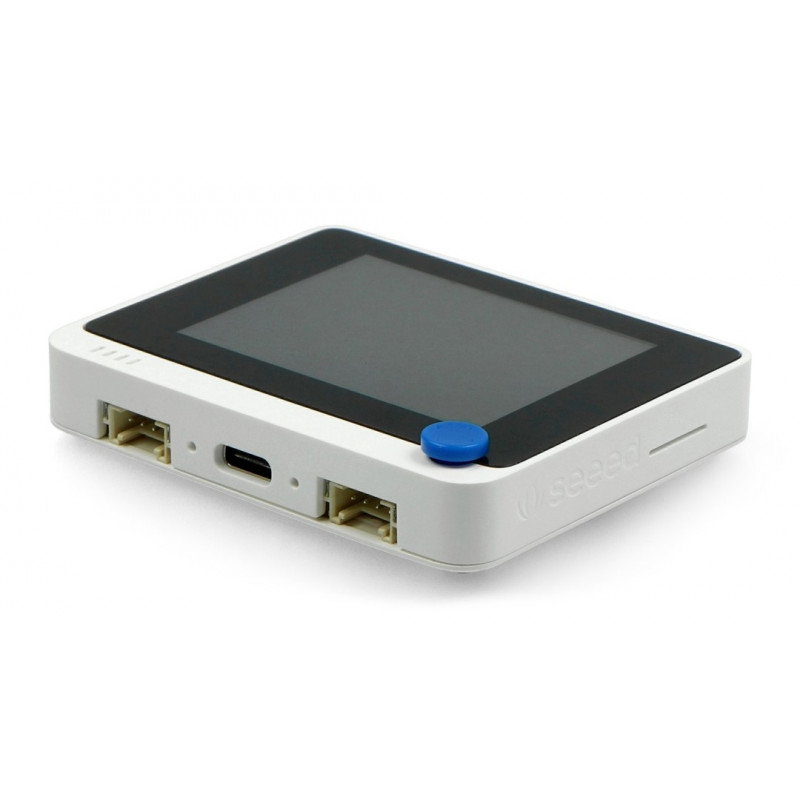

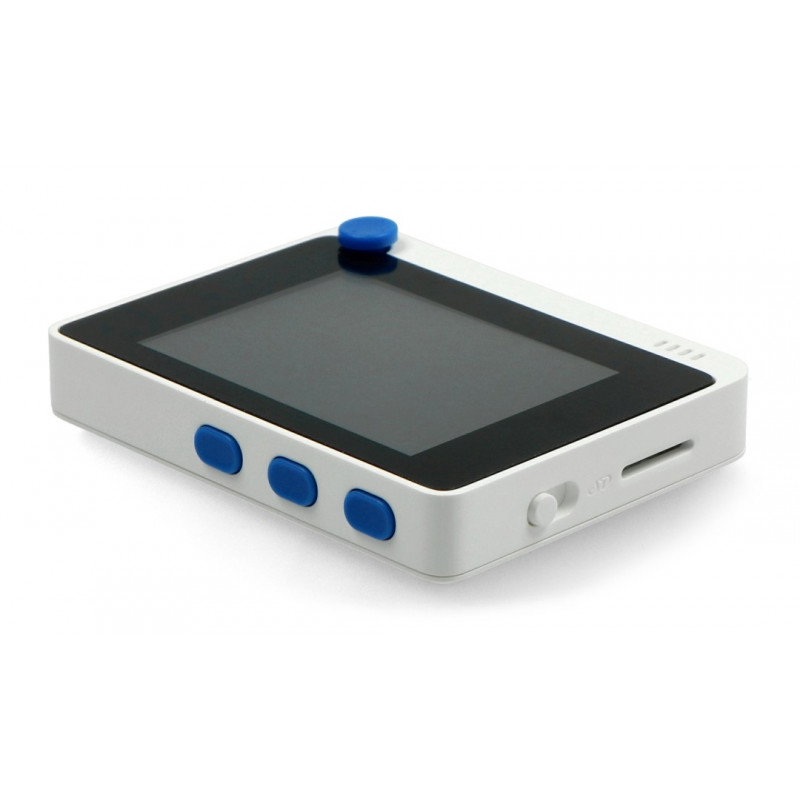

Wio-Terminalgerät
Der Benutzer erhält zusammen mit dem Wio Terminal-Modul ein Set, dank dem er schnell mit der Nutzung des Geräts beginnen kann. Zunächst einmal ist es eine übersichtliche und intuitive Bedienungsanleitung und ein USB-Typ-C-Kabel, dank dem Sie das Gerät beispielsweise einfach an einen PC anschließen können.
In unserem Angebot finden Sie auch andere Geräte, die mit Boards wie Arduino Uno, Arduino Leonardo oder Arduino Pro Mini kompatibel sind.
