Seeeduino Xiao Expansion Board - Erweiterungsboard für das Xiao-Hauptmodul

Index: SEE-18652 EAN: 5904422369200
Board, das die Funktionalität des Seeeduino Xiao-Moduls erweitert. Es ermöglicht ein schnelleres und einfacheres Prototyping mit diesem Miniatur-Master-Modul. Auf dem Brett gibt es unter anderem Grove-Systemanschlüsse, 0,96" -OLED-Display, 2,0-mm-JST -Anschluss für Li-Pol-Batterieanschluss, RTC -Uhr, Platz für Knopfzellenbatterie und microSD-Kartensteckplatz. Das Set bestehend aus einer Erweiterungsplatine und dem Hauptmodul kann mit Python programmiert werden Sprache Alle Anschlüsse auf der Platine sind bereits herausgeführt und es ist kein zusätzliches Löten von Bauteilen erforderlich. Die Gesamtabmessungen der Erweiterungsplatine betragen 58 x 42,5 mm .
Seeeduino Xiao Expansion Board - Erweiterungsboard für das Xiao-Hauptmodul
17,90 €
15,04 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Seeedstudio

Produktbeschreibung: Seeeduino Xiao Expansion Board - Erweiterungsboard für das Xiao-Hauptmodul

Board, das die Funktionalität des Seeeduino Xiao -Moduls erweitert. Es ermöglicht ein schnelleres und einfacheres Prototyping mit diesem Miniatur-Master-Modul. Auf dem Brett gibt es unter anderem Grove-Systemanschlüsse , 0,96" -OLED-Display , 2,0-mm-JST -Anschluss für Li-Pol-Batterieanschluss , RTC -Uhr, Platz für Knopfzellenbatterie und microSD-Kartensteckplatz . Das Set bestehend aus einer Erweiterungsplatine und dem Hauptmodul kann mit Python programmiert werden Sprache Alle Anschlüsse auf der Platine sind bereits herausgeführt und es ist kein zusätzliches Löten von Bauteilen erforderlich. Die Gesamtabmessungen der Erweiterungsplatine betragen 58 x 42,5 mm .

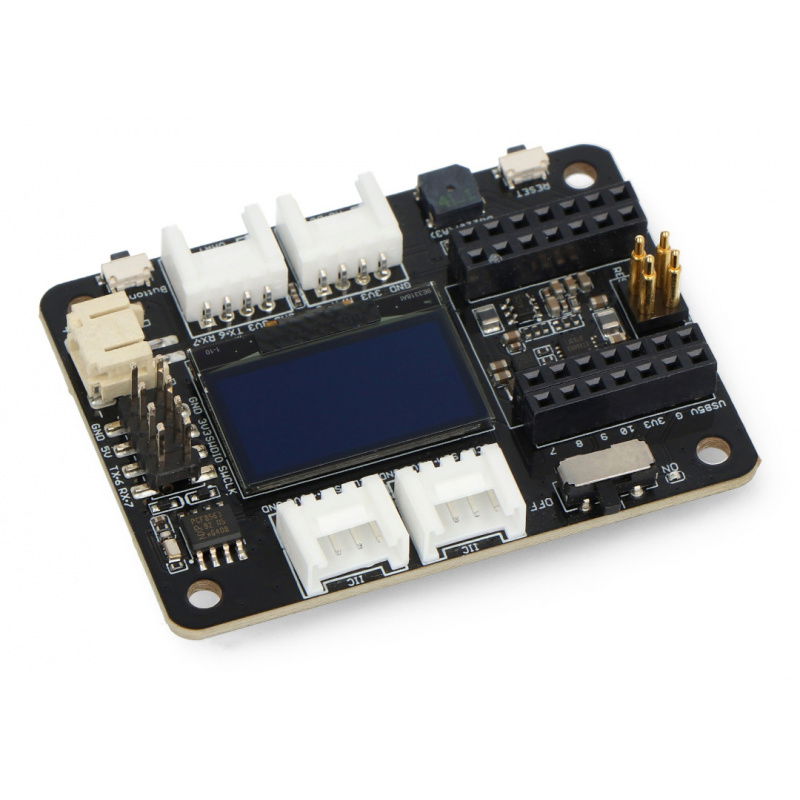

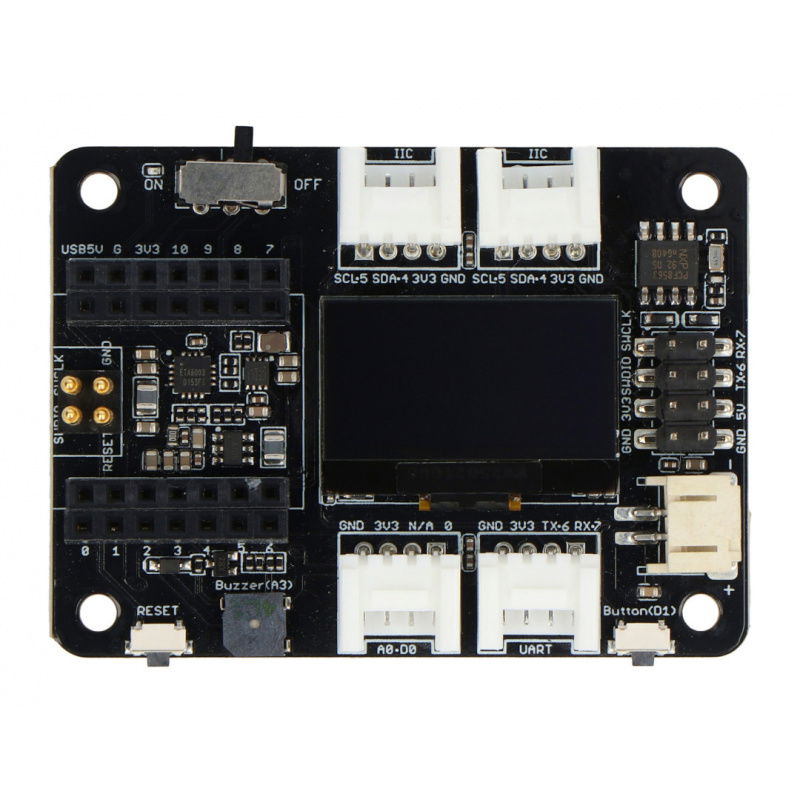

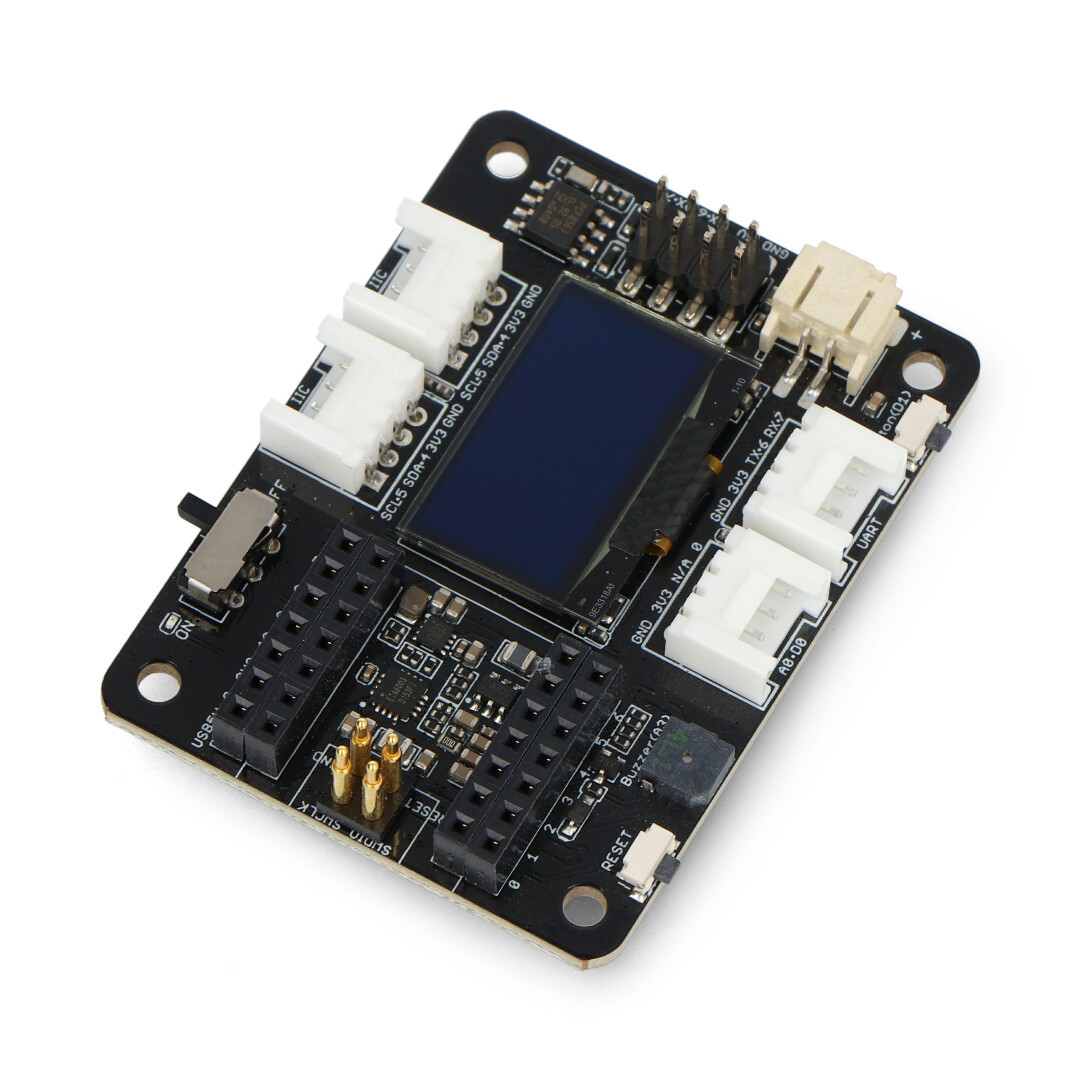

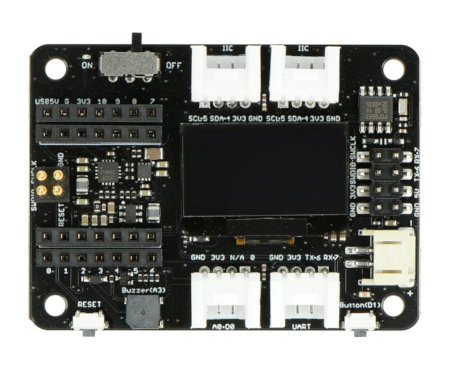

Reichhaltig ausgestattetes Erweiterungsboard für Seeeduio Xiao.

Reichhaltig ausgestattetes Erweiterungsboard für Seeeduino Xiao.

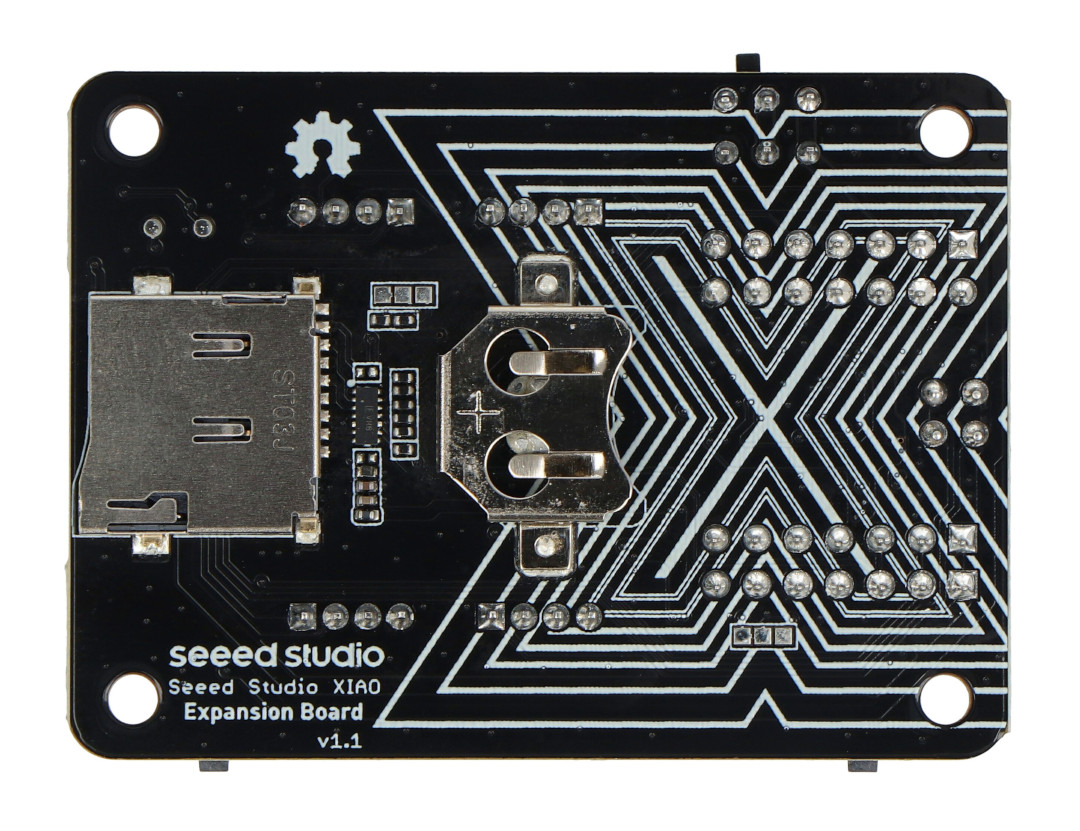

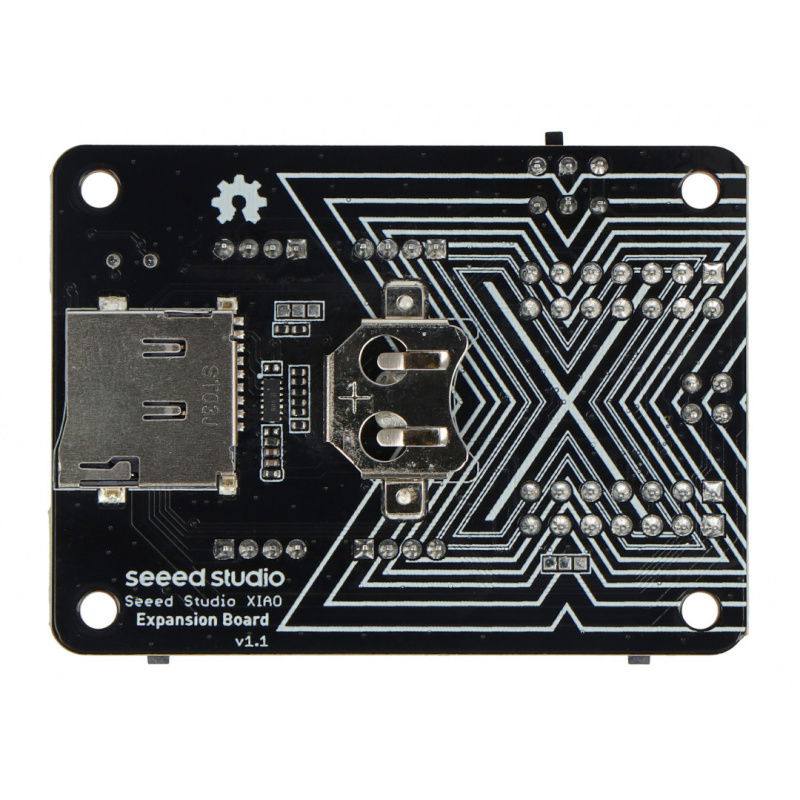

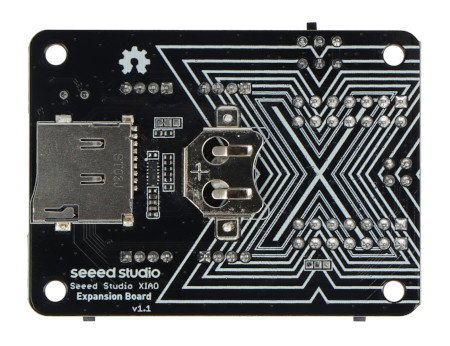

Steckplätze für eine microSD-Karte und eine CR1220-Batterie befinden sich auf der Rückseite der Platine.

Steckplätze für eine microSD-Karte und eine CR1220-Batterie befinden sich auf der Rückseite der Platine.

Hauptmerkmale der Fliese

  • Anschlüsse kompatibel mit Seeeduino Xiao
  • Integriertes 0,96-Zoll-OLED-Display - ermöglicht die visuelle Anzeige von Daten, was ein effizienteres und bequemeres Debuggen und Testen neuer Lösungen ermöglicht
  • SWD -Stecker - zum Anschluss eines Programmer-Debuggers
  • MicroSD-Kartensteckplatz - Durch die Möglichkeit der Speichererweiterung müssen Sie sich beim Programmieren mit Hilfe von Bibliotheken keine Gedanken über die begrenzte Speicherkapazität machen
  • Präzise Echtzeituhr PCF8563T mit zusätzlicher Stromversorgung durch CR1220 Batterie
  • Programmierbare physische Taste
  • Grove Connectors – Beliebte Plug-and-Play-Anschlüsse, die Protokolle unterstützen
  • JST 2,0 mm Stecker für Li-Pol Akku
  • 5-V- Servoanschluss - 5-V-Stecker zum Anschließen eines Servos

Vergleich von Erweiterungen mit Seeeduino Xiao

Grundinformation
Grove - Shield for Seeeduino XIAO Raspberry Pi 3 vs 3 B+
Modell Hain - Schild für Seeeduino XIAO Seeeduino XIAO-Erweiterungskarte
Technische Spezifikationen
Peripherie Mangel
  • 0,96 "OLED-Display
  • RTC PCF8563T
  • Summer
  • Reset-Knopf
  • Programmierbarer Knopf
  • SWD-Anschlüsse
  • Grove-Anschlüsse
  • SWD-Anschlüsse
  • 5-V-Servoanschlüsse
Grove-Anschlüsse
  • 2 x I 2 C
  • 1 x UART
  • 5 x A0 / D0
  • 2 x I 2 C
  • 1 x UART
  • 1 x A0 / D0
Speichererweiterung SPI-Flash-Speicherplatz MicroSD-Kartensteckplatz
Batterieanschluss Zum Selbstlöten JST 2.0

Seeeduino Xiao Expansion Board - Erweiterungsboard für das Xiao-Hauptmodul

Das Seeeduino Xiao Expansion Board ist ein effizientes und funktionales Element, das die Funktionalität des Seeeduino Xiao-Basismoduls erweitert. Das effiziente Erweiterungsboard ist halb so groß wie ein Raspberry Pi 4.

Der Xiao-Minicomputer mit dem vorgestellten Erweiterungsmodul wird mit OLED, RTC, erweiterbarem Speicher und einer RESET-Taste mit der Möglichkeit der individuellen Programmierung ausgestattet sein. Es funktioniert perfekt als Programmiermodul, das auch von Python unterstützt wird.

Zusätzliche Informationen über Seeeduino Xiao Expansion Board

Auf dem Seeeduino Xiao Expansion Board sind alle Pins herausgeführt, sodass Sie nicht löten müssen, um das Modul richtig mit dem Motherboard zu verbinden. Auf dem 0,96-Zoll-Display können Sie Daten anzeigen, und die Plug-and-Play-Grove-Anschlüsse sind nützlich, um Peripheriegeräte anzuschließen.

Das Modul verfügt über einen passiven Summer und ein eingebautes Batteriemanagementsystem. Die kompakten Abmessungen werden beim Einsatz in platzbeschränkten Prototypen von Vorteil sein. Siehe auch unsere anderen Mini-Computer, inkl. Arduino Micro, Arduino Mega und Arduino Uno.

Modul - Typ Hub / Overlay
UC - microSD Ja
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
PAKETBREITE 8 cm
PAKETHÖHE 1.5 cm
PAKETTIEFE 12 cm
PAKETGEWICHT 0.019 kg
