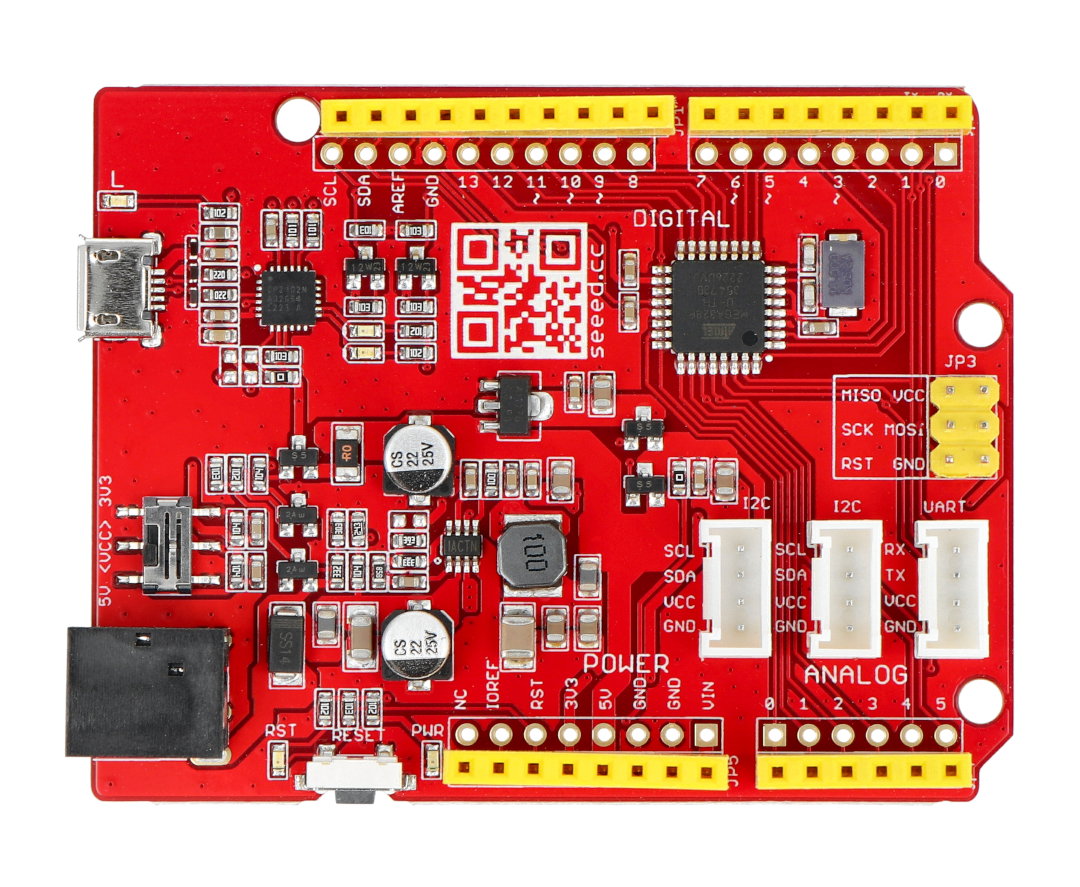

Seeeduino v4.3 3,3 V / 5 V - Arduino-kompatibel

Index: SEE-05237 EAN: 5904422369194

Seeedstudio-Modul, ausgestattet mit dem Mikrocontroller ATmega328. Die Verteilung der Pins ist mit dem Arduino Uno kompatibel. Es verfügt über 14 digitale Ein-/Ausgänge, 6 PWM-Kanäle, 6 analoge Eingänge und beliebte Kommunikationsschnittstellen. Das Board verfügt über einen FTDI-Chip und einen microUSB-Anschluss. Das Modul ermöglicht es Ihnen, mit Spannungen von 3,3 V oder 5 V zu arbeiten, die mit einem Schalter ausgewählt werden.

Seeeduino v4.3 3,3 V / 5 V - Arduino-kompatibel
13,50 €
11,34 € zzgl. MwSt.
Wartezeit: 4-6 Wochen
Vorübergehend nicht verfügbar
PayPal Bezahlung
Hersteller: Seeedstudio
Compatibility: Arduino

Produktbeschreibung: Seeeduino v4.3 3,3 V / 5 V

Seeedstudio-Modul, ausgestattet mit dem Mikrocontroller ATmega328. Die Verteilung der Pins ist mit dem Arduino Uno kompatibel. Es verfügt über 14 digitale Ein-/Ausgänge, 6 PWM-Kanäle, 6 analoge Eingänge und beliebte Kommunikationsschnittstellen. Das Board verfügt über einen FTDI-Chip und einen microUSB-Anschluss. Das Modul ermöglicht es Ihnen, mit Spannungen von 3,3 V oder 5 V zu arbeiten, die mit einem Schalter ausgewählt werden. Außerdem verfügt die Platine über drei Anschlüsse zum Anschluss von Sensoren der Grove-Serie .

Haupteigenschaften

  • ATMega328-Mikrocontroller mit Arduino Uno-Bootloader bei 16 MHz
  • 3 Steckverbinder zum Anschluss von Sensoren der Grove-Serie
  • Fähigkeit, mit einer Spannung von 3,3 V oder 5 V zu arbeiten (wählbar mit einem Schalter)
  • Das Layout der Anschlüsse ist mit Arduino kompatibel, sodass die Abschirmungen ordnungsgemäß funktionieren

Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung.

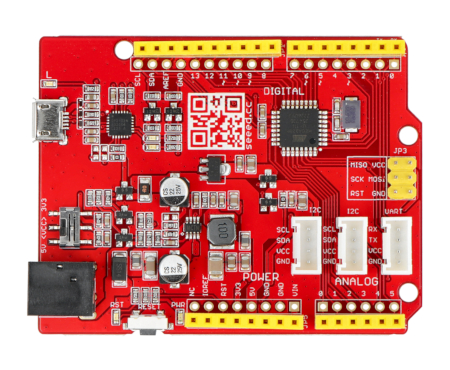

Seeeduino v4.3 3,3 V / 5 V

Spezifikation von Seeeduino v4.3 3,3 V / 5 V

  • Das Modul ist mit Arduino Uno kompatibel
  • Eingebauter Mikrocontroller: ATmega328P 16 MHz
  • Funktioniert mit einer Spannung von 3,3 V oder 5 V.
  • 3 4-polige Grove-Anschlüsse
  • MicroUSB-Anschluss für die Board-Programmierung
  • Gleichstromversorgung: 7 bis 12 V
  • 14 E / A-Anschlüsse
  • 6 PWM-Ausgänge
  • 6 analoge Eingänge
  • ISP-Anschluss
  • Flash-Speicher: 32 KB
  • Arbeitsspeicher: 2 KB
  • EEPROM-Speicher: 1 KB
  • Abmessungen: 69 x 53 mm

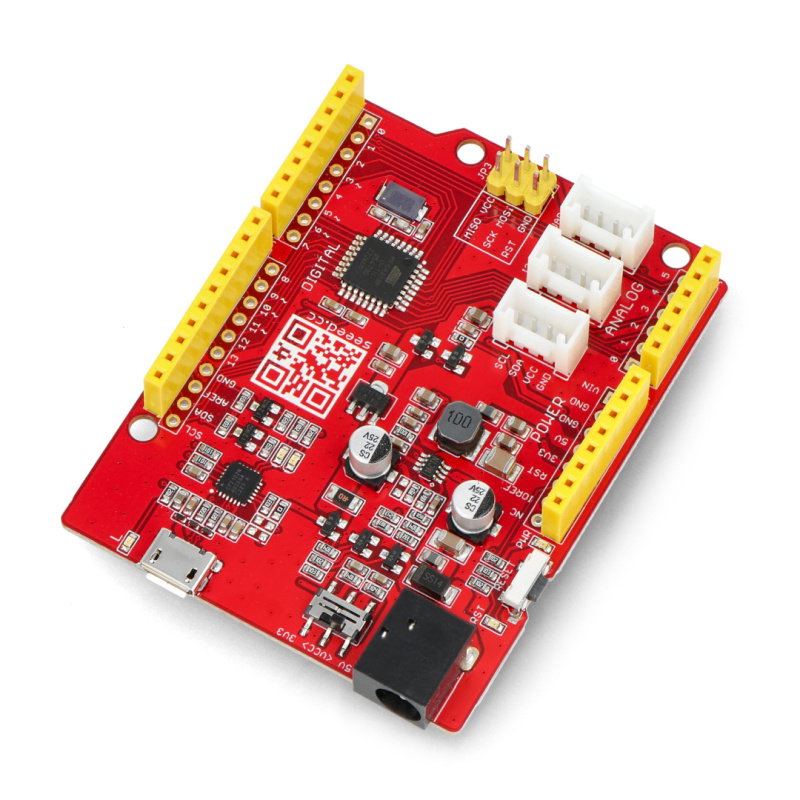

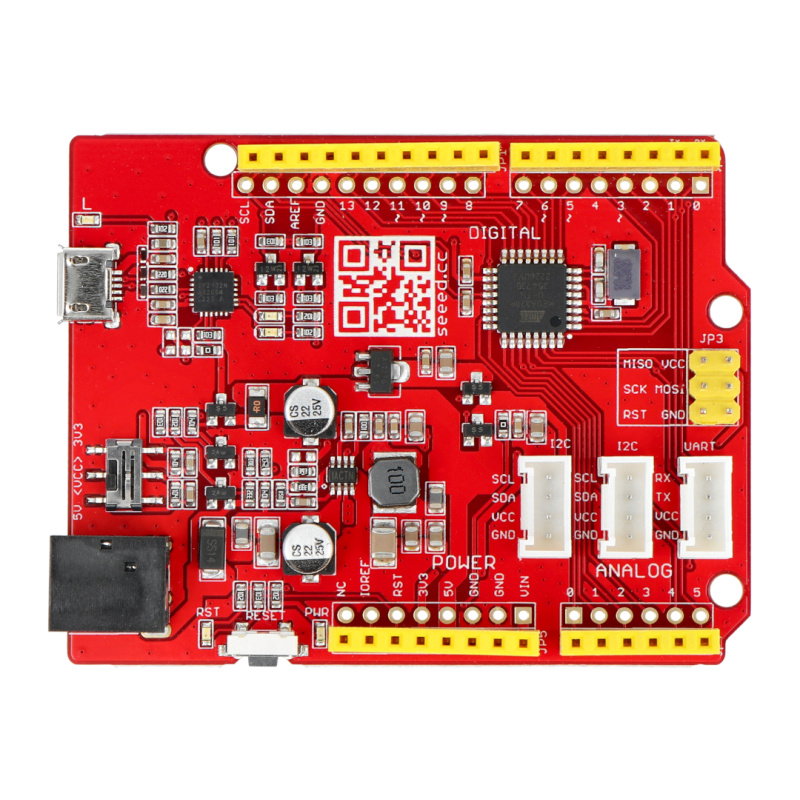

Seeeduino v4.3 3,3 V / 5 V - Arduino-kompatibel

Seeeduino v4.3 ist ein Modul mit einer kleinen Größe von nur 69 x 53 mm, das für die Programmierung vorgesehen ist. Seeeduino v4.2 ist mit dem Arduino Uno kompatibel, sodass Sie in der Arduino-Umgebung arbeiten können.

Das Gerät ist mit einem ATmega328-Mikrocontroller mit einem Arduino Uno-Bootloader mit einer Frequenz von 16 MHz ausgestattet. Sein Design ermöglicht es Ihnen, je nach Bedarf des Benutzers mit einer Spannung von 3,3 V oder 5 V zu arbeiten. Über einen Schalter kann die Spannung während des Betriebs selbstständig verändert werden.

Aufbau des Moduls Seeeduino v4.3

Das mit Arduino Uno arbeitende Seeeduino v4.3-Modul ist mit 14 digitalen Ein-/Ausgängen, 6 PWM-Kanälen, 6 analogen Eingängen und grundlegenden Kommunikationsschnittstellen wie SPI, UART, I2C und microUSB ausgestattet. Der microUSB-Anschluss wurde mit der Idee entwickelt, das Board zu programmieren. Darüber hinaus verfügt das Modul über 3 4-polige Grove-Anschlüsse, mit denen Sie Grove-Sensoren und das FTDI-System anschließen können.

Der Arbeitsspeicher des Geräts beträgt 2 KB, der Flash-Speicher 32 KB und der EEPROM-Speicher 1 KB. Das Modul wird mit Gleichstrom (DC) von 7 bis 12 V betrieben.

Stromspannung aus 7,0 V
Stromspannung Nieder 12,0 V
Ausgangsspannung ab 3,3 V.
Die Spannung des Ausgangs an 5,0 V
Nominale Ausgangsspannung 5,0 V
UC - Mikrocontroller ATMega328
UC - Kern 8-Bit-AVR
UC - EEPROM-Speicher 1 KB
UC - Flash-Speicher 32 KB
UC - RAM-Speicher 2 KB
UC - Anzahl der Kerne 1. Single-Core
UC - Digitale Stifte 14
UC - analoger Eingang 6
UC - Timing 16 MHz
UC - AC-Konverter 10-bit
UC - PWM-Kanäle 6
UC - USB-Schnittstelle microUSB
UC - I2C-Schnittstelle Ja
UC - UART-Schnittstelle Ja
UC - SPI-Schnittstelle Ja
PAKETBREITE 5.7 cm
PAKETHÖHE 1.7 cm
PAKETTIEFE 8 cm
PAKETGEWICHT 0.023 kg
