- Neu

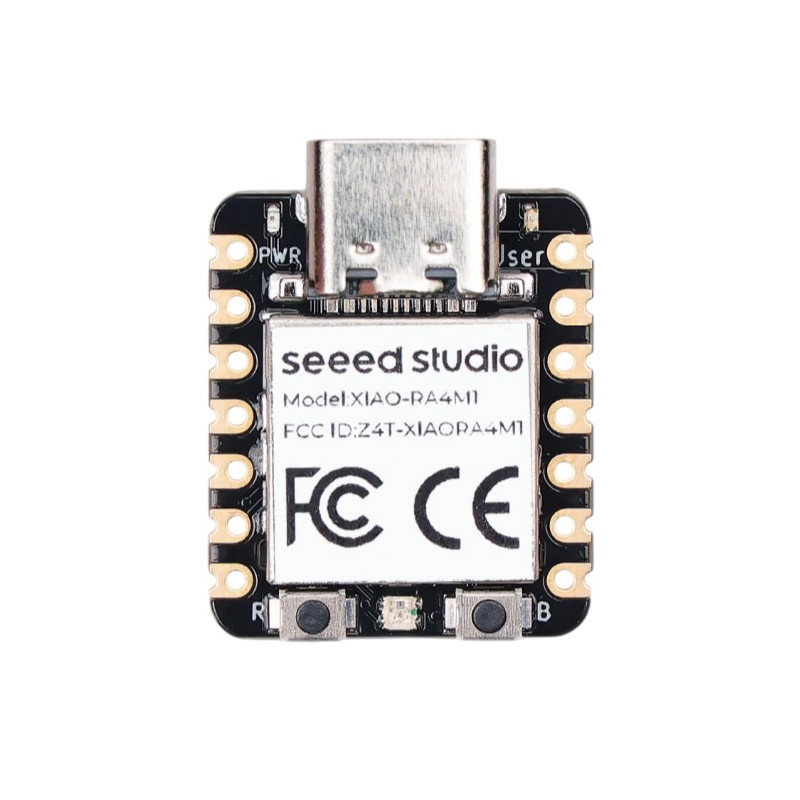

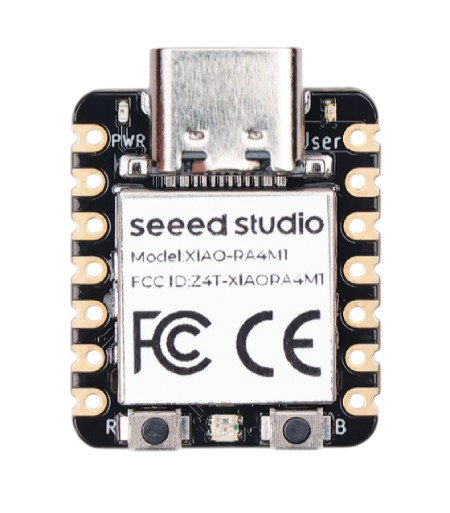

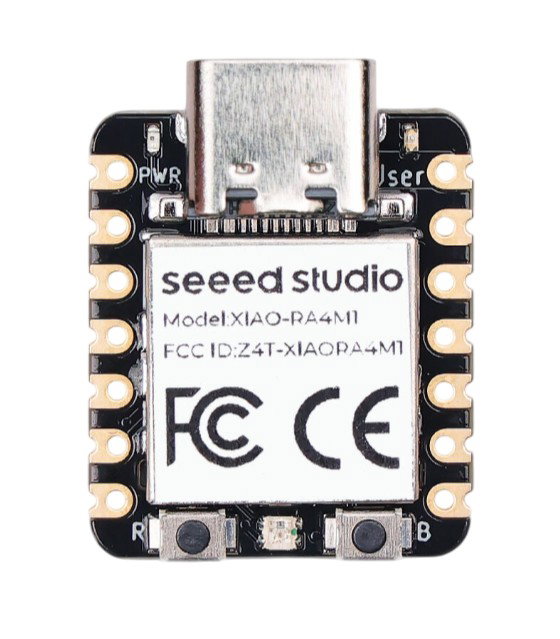

Produktbeschreibung: Seeed Xiao RA4M1 - ARM Cortex M4 - Seeedstudio 102010551
Das Xiao RA4M1 ist ein Entwicklungsboard von Seeedstudio, das eine breite Palette von Funktionen im klassischen Xiao-Format bietet. Es verwendet den Renesas RA4M1 32-Bit-Mikrocontroller (ARM Cortex M4, 48 MHz) und bietet 256 kB Flash-Speicher, 32 kB RAM und 8 kB EEPROM. Er verfügt über 19 I/O-Pins, darunter 14 analoge Pins, und Schnittstellen wie CAN, USB 2.0, 14-Bit ADC, 12-Bit DAC und RGB-LED. Er verfügt über Reset- und Boot-Tasten und ist mit seinem geringen Stromverbrauch (45 μA) und der integrierten Ladeschaltung ideal für batteriebetriebene Projekte geeignet. Die Kompatibilität mit der Arduino-IDE macht die Programmierung einfach, und die geringe Größe (21 x 17,8 mm) ermöglicht den Einsatz in Projekten mit begrenztem Platzangebot.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das Ihnen den Einstieg in den Xiao RA4M1 erleichtern soll - schauen Sie es sich an!
Seeed Xiao RA4M1 - ARM Cortex M4 - Seeedstudio 102010551.
Der Xiao RA4M1 verwendet denselben 32-Bit-Mikrocontroller R7FA4M1AB3CFM wie der Arduino Uno R4 und bietet volle Kompatibilität mit der Arduino IDE.
Die wichtigsten Merkmale des Seeed Xiao RA4M1-Boards
- Leistungsstarker Mikrocontroller: Renesas RA4M1 (32-bit ARM Cortex M4, bis zu 48 MHz) mit 256 kB Flash-Speicher und 32 kB SRAM
- Umfangreiche Hardware-Ressourcen: 14-bit ADC, 12-bit DAC, CAN BUS Schnittstelle, USB 2.0 und eingebaute RGB-Diode
- Mehr GPIOs: 19 GPIO-Pins (einschließlich 8 neuer zusätzlicher Pins an der Unterseite des Boards) ermöglichen die Realisierung komplexerer Projekte
- Erweiterte Sicherheitsfunktionen: Hardware-Verschlüsselung, sicheres Booten und Schlüsselspeicherung sowie weitere Funktionen zum Schutz Ihrer Anwendung
- Kompatibilität mit Arduino IDE: erleichtert die Erstellung von Projekten und Prototypen
- Effizienter Stromverbrauch: 4 Betriebsmodi, Stromverbrauch im Tiefschlaf nur 45 μA, Unterstützung für Akkuladung
- Kompakte Größe: 21 x 17,8 mm Format, ideal für den Bau von Geräten mit begrenztem Platz
Seeed Xiao-Serie - die richtige Wahl für Ihre Bedürfnisse
Die Boards der Seeed Xiao-Serie zeichnen sich durch ihr minimalistisches Format (21 x 17,8 mm) und ihre hohe Funktionalität aus, wodurch sie sich ideal für Anwendungen auf begrenztem Raum eignen. Im Vergleich zu anderen Modellen wie dem Seeed Xiao ESP32-C3 oder Seeed Xiao ESP32-C6, die WiFi- und Bluetooth-Funktionalität bieten, konzentriert sich das Xiao RA4M1 auf geringen Stromverbrauch, Sicherheit und eine große Anzahl von I/O-Pins. Es ist eine ideale Option für Anwendungen mit CAN-Kommunikation und für diejenigen, die weniger Rechenleistung bei voller Kompatibilität mit der Arduino IDE benötigen.

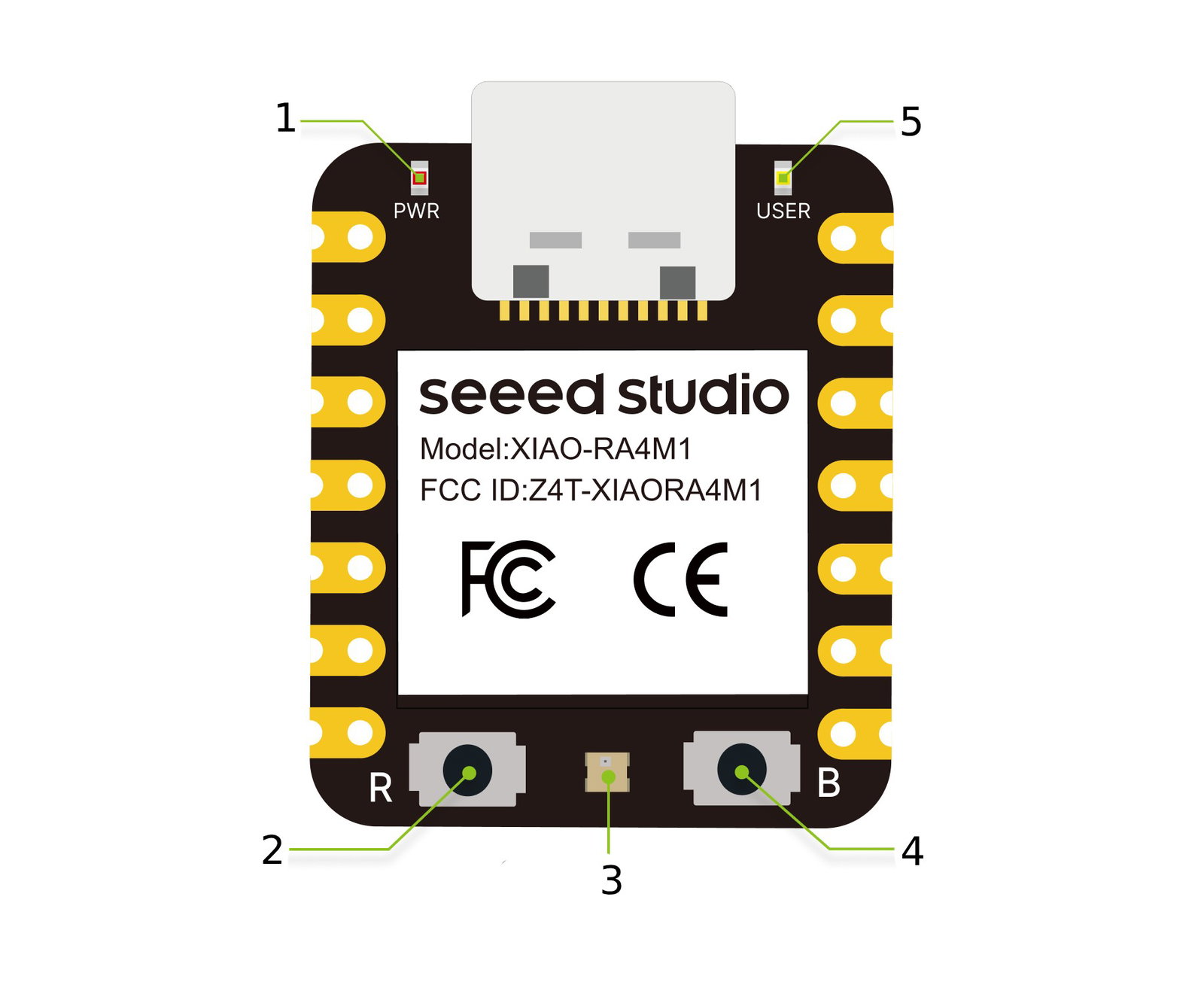

Layout der Komponenten auf der Platine
- Ladungs-LED
- Reset-Taste
- RGB-LED
- Boot-Taster
- Benutzer-LED
Layout der Komponenten auf der Platine.

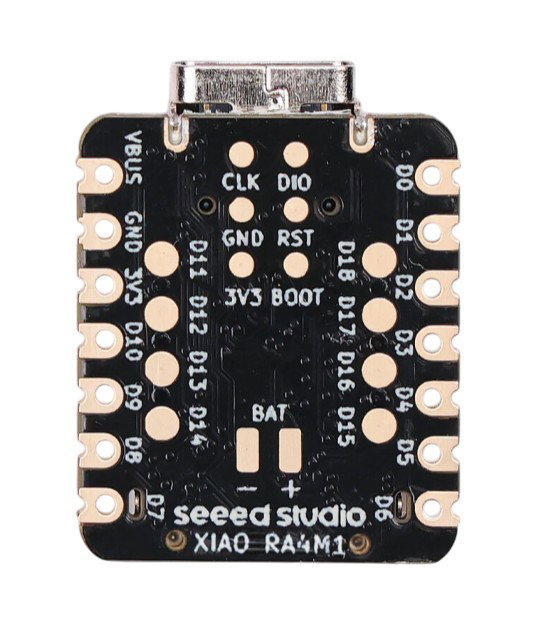

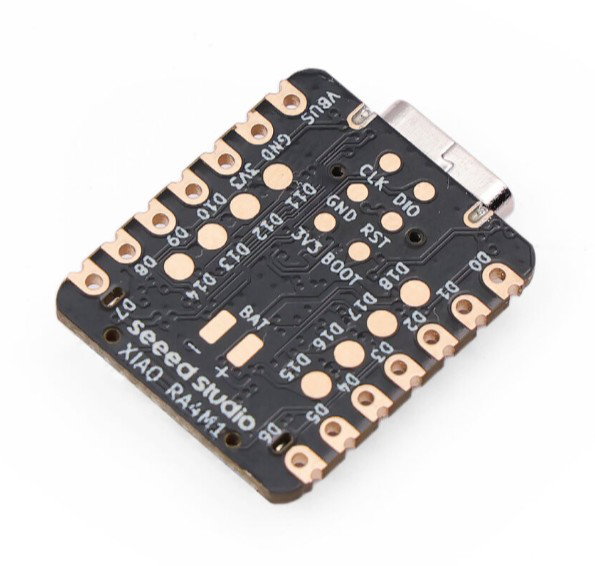

Pinbelegung des Seeed Xiao.
Anwendungen des Moduls
Das Xiao RA4M1 ist ideal für batteriebetriebene Projekte, wie z. B. mobile Geräte, Robotik, Steuerungssysteme sowie für Ausbildung und Prototyping. Mit seinem geringen Stromverbrauch und seinen umfangreichen Funktionen ist das Board ideal für Anwendungen, die kleine Formfaktoren und einen langfristigen Batteriebetrieb erfordern. Aufgrund der einfachen Montage eignet es sich auch hervorragend für Produktionsprojekte.
Technische Daten des Seeed Xiao RA4M1
- Schaltung: Renesas RA4M1 ARM Cortex-M4, 48 MHz
- Flash-Speicher: 256 kB
- RAM: 32 kB
- EEPROM: 8 kB
- I/O-Anschlüsse: 19 Pins (14 analog, 19 digital, 2x I2C, 2x UART, 2x SPI)
- Schnittstellen: CAN, USB 2.0
- Spannungsversorgung: 5 V (USB Typ C), 3,8 V (Batterie)
- Sicherheit: AES128/256, sicherer Start
- Stromverbrauch: 45 μA im Tiefschlafmodus
- Betriebstemperatur: -20°C bis 70°C
- Kompatibilität: Arduino IDE
- Abmessungen: 21 x 17,8 mm

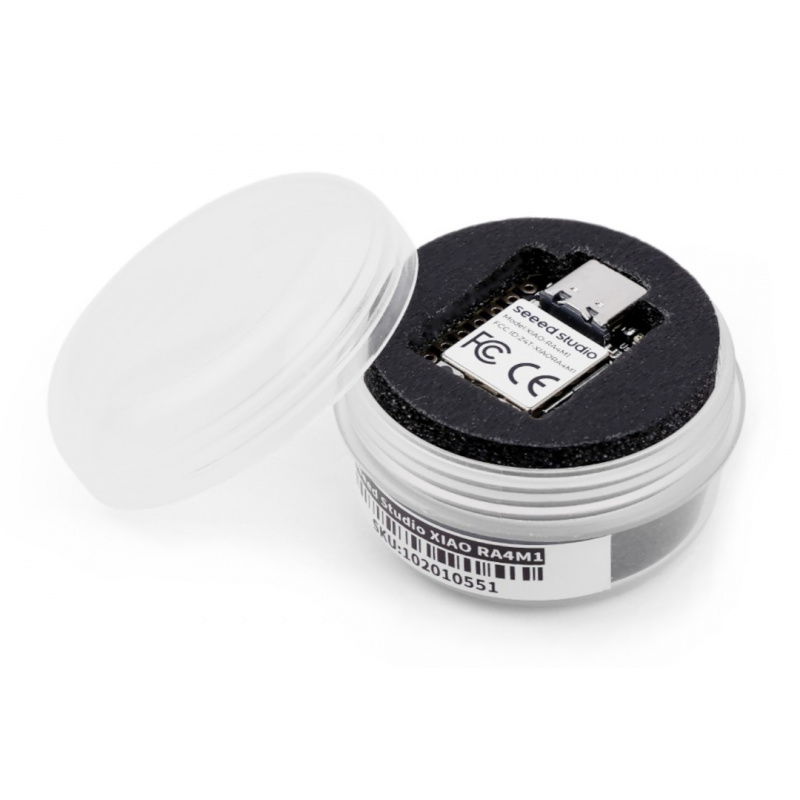

Inhalt des Kits
- 1x Seeed Xiao RA4M1
- 2x 7-polige Stecker
Hat Abmessungen, die mit der gesamten Xiao-Serie kompatibel sind.
