RA4M1-Zero - Mini-Entwicklungsboard - ARM Cortex M4 - Waveshare 30661

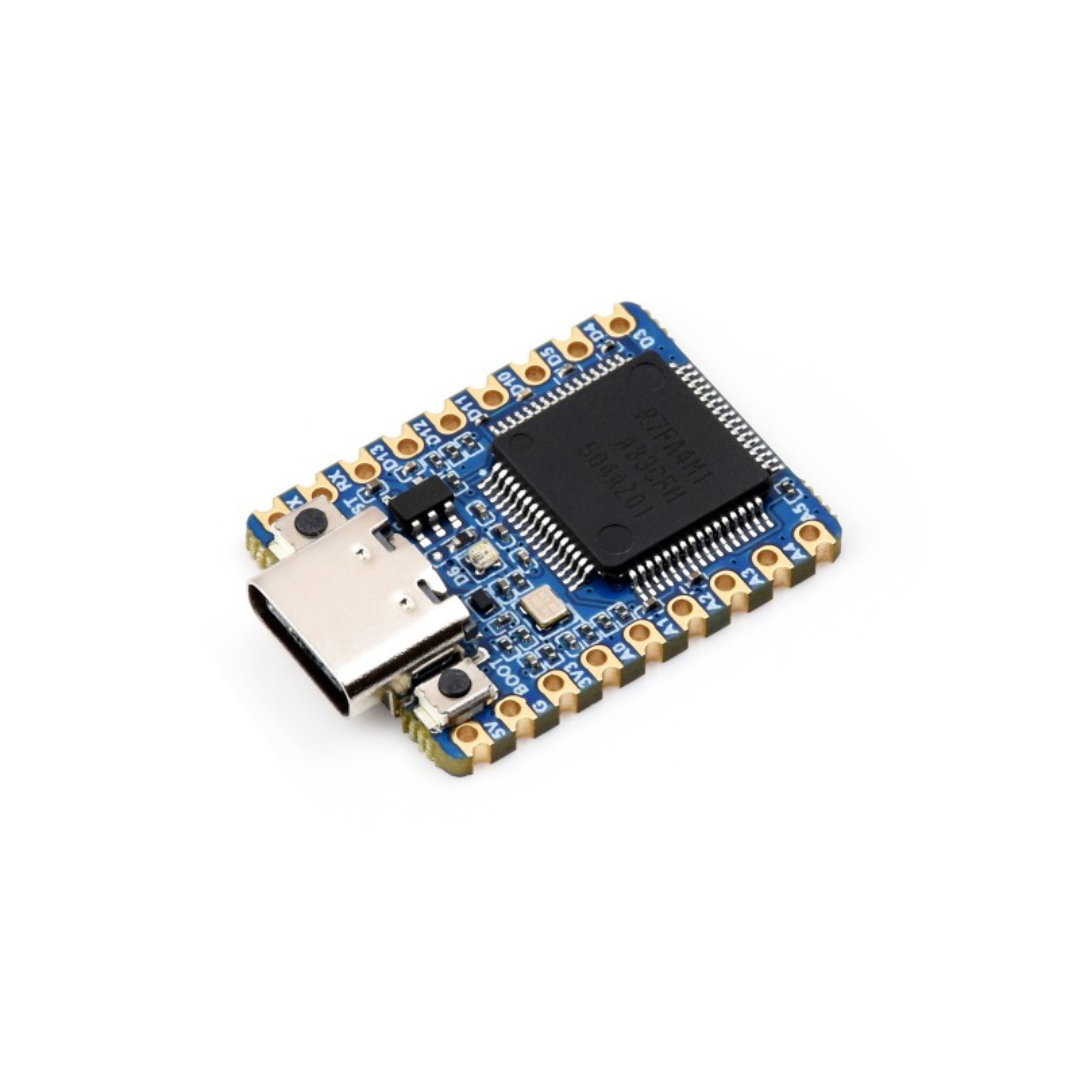

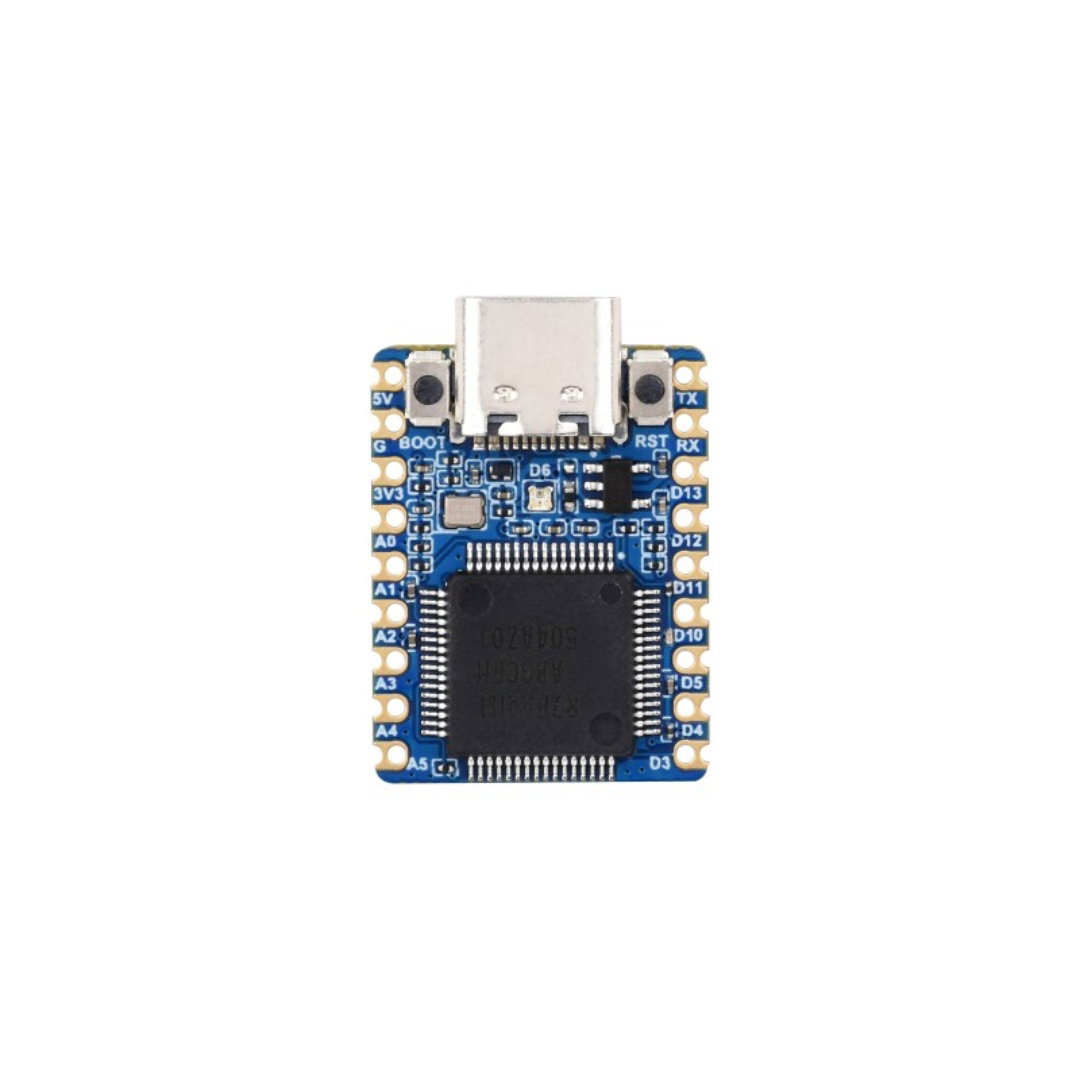

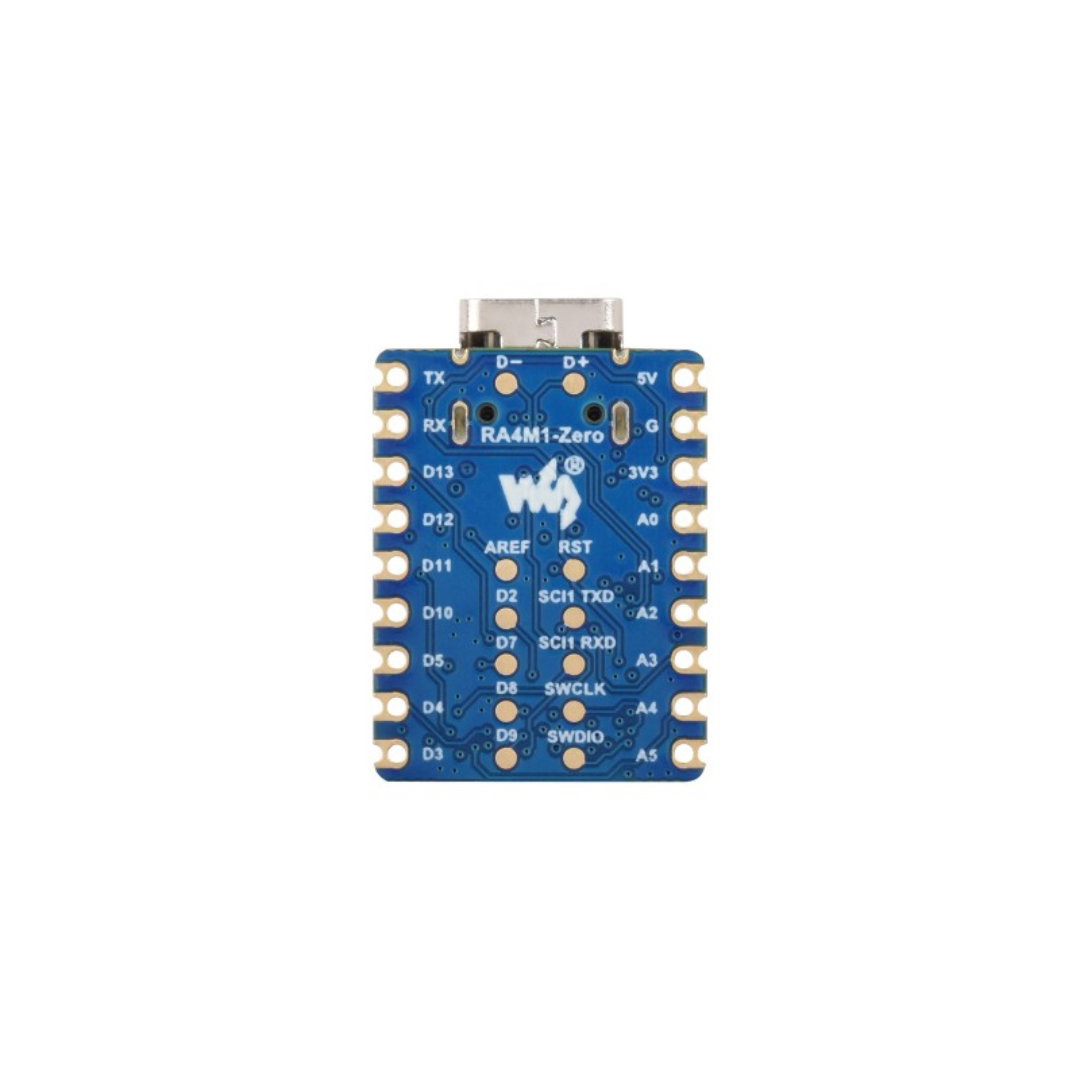

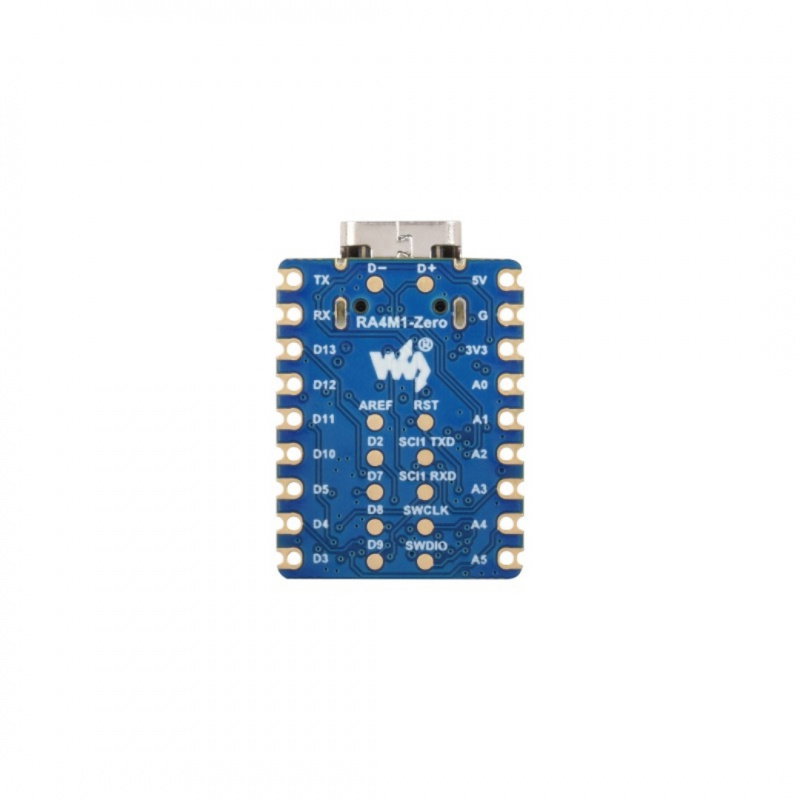

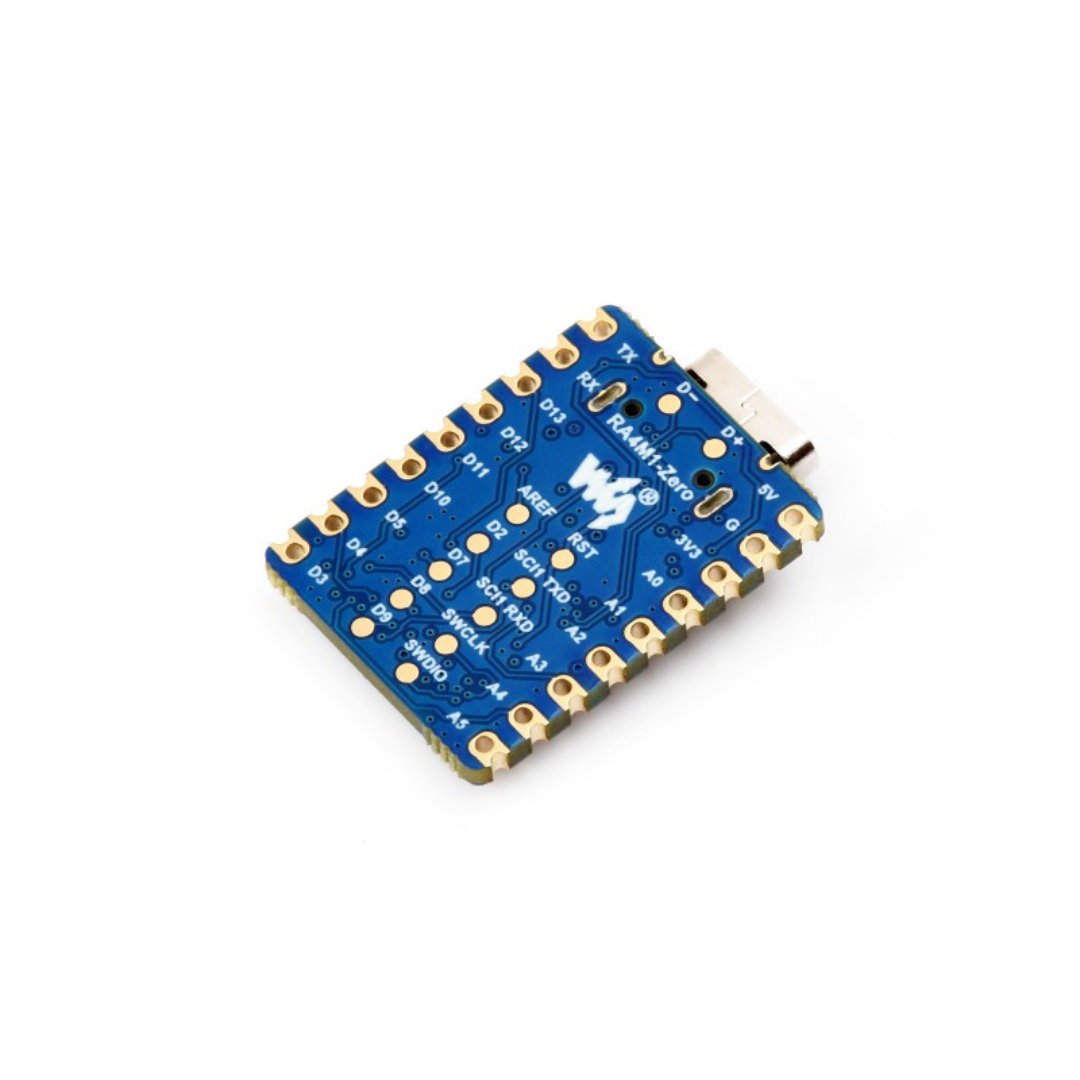

Das RA4M1-Zero ist ein Miniatur-Entwicklungsboard für Projekte, die Zuverlässigkeit, Sicherheit und geringe Größe erfordern. Es basiert auf dem Renesas RA4M1 Mikrocontroller (ARM Cortex-M4, 48 MHz) und bietet 256 kB Flash-Speicher, 32 kB SRAM und 8 kB EEPROM.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: RA4M1-Zero - Mini-Entwicklerboard - ARM Cortex M4 - Waveshare 30661
Das RA4M1-Zero ist ein Miniatur-Entwicklerboard für Projekte, die Zuverlässigkeit, Sicherheit und geringe Größe erfordern. Es basiert auf dem Renesas RA4M1 Mikrocontroller (ARM Cortex-M4, 48 MHz) und bietet 256 kB Flash-Speicher, 32 kB SRAM und 8 kB EEPROM. Durch die Unterstützung der Arduino IDE, die Integration von USB-, CAN-, ADC- und DAC-Schnittstellen und die kompakten Abmessungen von 18 x 23,5 mm eignet sich das RA4M1-Zero für viele professionelle und Hobby-Embedded-Projekte. Das Modul wurde für eine einfache Integration in die Produktion entwickelt, dank seiner Halbdurchgangslöcher und dem vollen GPIO-Zugriff.
RA4M1-Zero - Mini-Entwicklungsboard - ARM Cortex M4 - Waveshare 30661.
Botland ist offizieller Distributor der Waveshare-Geräte. Ihre Vielseitigkeit und Kompatibilität, insbesondere bei Display- und Stromversorgungstechnik, haben Kunden weltweit überzeugt. Unser Team garantiert, dass alle gezeigten Waveshare-Produkte Originalware sind.

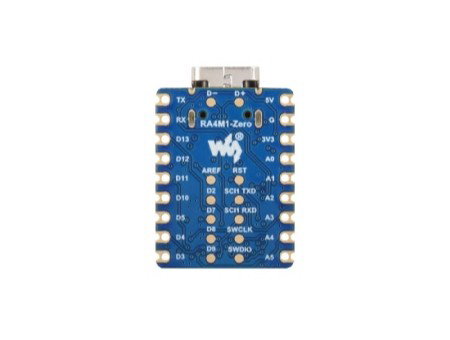

Das RA4M1-Zero ist ein Miniatur-Entwicklerboard, das für Projekte entwickelt wurde, die Zuverlässigkeit, Sicherheit und geringe Größe erfordern.
Besondere Merkmale
- Leistungsstarker RA4M1-Mikrocontroller - verfügt über einen ARM Cortex-M4-Prozessor, der mit einer Taktfrequenz von 48 MHz arbeitet. Der Mikrocontroller verfügt über eine FPU sowie über 256 kB Flash-Speicher, 32 kB SRAM und 8 kB EEPROM, was reichlich Platz für Daten und Programme bietet.
- Reichhaltige Peripherie - der RA4M1-Zero verfügt über einen 14-Bit-ADC, einen 12-Bit-DAC, einen CAN-Controller und eine USB-2.0-Schnittstelle, die eine Vielzahl von Funktionen in eingebetteten Anwendungen ermöglichen, einschließlich der Kommunikation mit anderen Geräten
- Erweiterte Sicherheitsfunktionen - unterstützt Firmware-Verschlüsselung, sicheren Bootloader und Manipulationsschutz, um ein hohes Maß an Daten- und Systemsicherheit zu gewährleisten
- Arduino-IDE-Unterstützung - dank der Unterstützung für die Arduino-IDE ist die Programmierung auf dem Board sowohl für Anfänger als auch für fortgeschrittene Benutzer schnell und einfach. Eine umfangreiche Ressourcenbasis macht den Einstieg in Projekte leicht
- RGB-LED WS2812 - die eingebauteRGB-LED WS2812, die von GPIO D6 gesteuert wird, ermöglicht die visuelle Anzeige des Geräte- oder Systemstatus, was für Projekte mit Benutzerinteraktion nützlich ist
- Miniaturdesign - die Platine misst 18 x 23,5 mm und ist damit ideal für platzbeschränkte Geräte wie IoT oder tragbare Geräte
- Anpassungsfähig für die Massenproduktion - die Verwendung von SMT-Technologie und halbrunden Löchern macht es einfach, die Platine in der Massenproduktion zu montieren, wodurch sie für industrielle Projekte geeignet ist
Anwendungen in der Praxis
Das RA4M1-Zero eignet sich für eine breite Palette von Anwendungen - von IoT-Geräten über industrielle Steuerungen bis hin zu modernen Bildungsprojekten. Mit seiner eingebauten CAN-Schnittstelle kann er in automobilen Systemen eingesetzt werden, und seine kompakte Größe macht ihn ideal für Wearables und Kompaktsteuerungen. Durch die Unterstützung der Arduino IDE eignet sich das Board auch für Rapid Prototyping.
Das RA4M1-Zero wird in vielen professionellen und hobbymäßigen Embedded-Projekten eingesetzt.

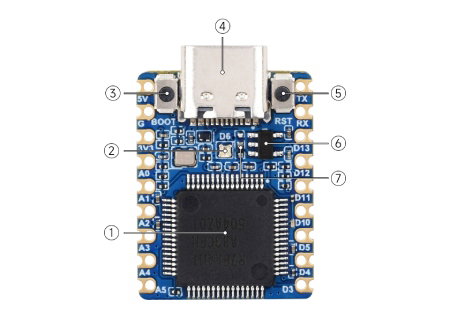

Anordnung der Bauteile auf dem RA4M1-Zero Board.
Anordnung der Komponenten auf der Platine
- ARM Cortex-M4-Mikrocontroller
- RGB-LED
- BOOT-Taste
- USB-Typ-C-Anschluss
- RESET-Knopf
- LDO-Regler
- 0R-Widerstand
Technische Daten des Boards
- Mikrocontroller: Renesas R7FA4M1AB3CFM (ARM Cortex-M4, 48 MHz, FPU)
- Flash-Speicher: 256 kB
- SRAM: 32 kB
- EEPROM: 8 kB
- Schnittstellen: USB 2.0, CAN, ADC 14-bit, DAC 12-bit
- LED: RGB WS2812 (GPIO D6)
- Spannungsversorgung: über USB Typ C Stecker
- Schalter: BOOT und RESET
- LDO-Stabilisator: ME6217C33M5G, 800 mA
- Auswahl der Logikspannung: 3,3 V / 5 V (Voreinstellung: 3,3 V)
- Kompatibilität: Arduino IDE
- Abmessungen: 18 x 23,59 mm
Inhalt des Kits
- 1x RA4M1-Zero Entwicklungsboard
Das Modul wurde für eine einfache Integration in die Produktion entwickelt, dank der Half-Slot-Bohrungen und dem vollen GPIO-Zugang.
Nützliche Links
| Name | Wert |
|---|---|
| UC - Mikrocontroller | Renesas RA4M1 |
| UC - Kern | Kortex M4 |
| UC - Flash-Speicher | 256 KB |
| UC - RAM-Speicher | 32 KB |
| UC - Anzahl der Kerne | 1. Single-Core |
| UC - Timing | 48 MHz |
| UC - USB-Schnittstelle | USB-C |
| UC - Stromanschluss | USB-Typ C |
| UC - CAN-Schnittstelle | Ja |
| Breite | 7 cm |
| Höhe | 11 cm |
| Tiefe | 0,5 cm |
| Gewicht | 0,004 kg |
