Produktbeschreibung: O2-Sauerstoffsensor mit I2C-Kommunikation
Der Sensor dient zur Messung der O2-Konzentration in der Umgebung. Das DFRobot-Produkt ist mit 3,3-V- und 5-V -Controllern vom Typ Arduino , ESP32 oder Raspberry Pi kompatibel. Es kommuniziert über die I2C -Schnittstelle und ist sehr störfest. Der Sensorbereich beträgt 0 bis 25 Volumenprozent . Es hat die Funktion einer schnellen Kalibrierung und einer hohen Messempfindlichkeit.
Die Verwendung eines speziellen Polarisationsschutzes verlängert die Lebensdauer zusätzlich. Es wird häufig als Gerät zur Überwachung der Luftqualität an Orten mit schwieriger Luftzirkulation wie Bergwerken oder Lagerhäusern eingesetzt. Die einfache Gravity-Oberfläche und der vom Hersteller bereitgestellte Beispielprogrammcode garantieren Komfort und Benutzerfreundlichkeit.

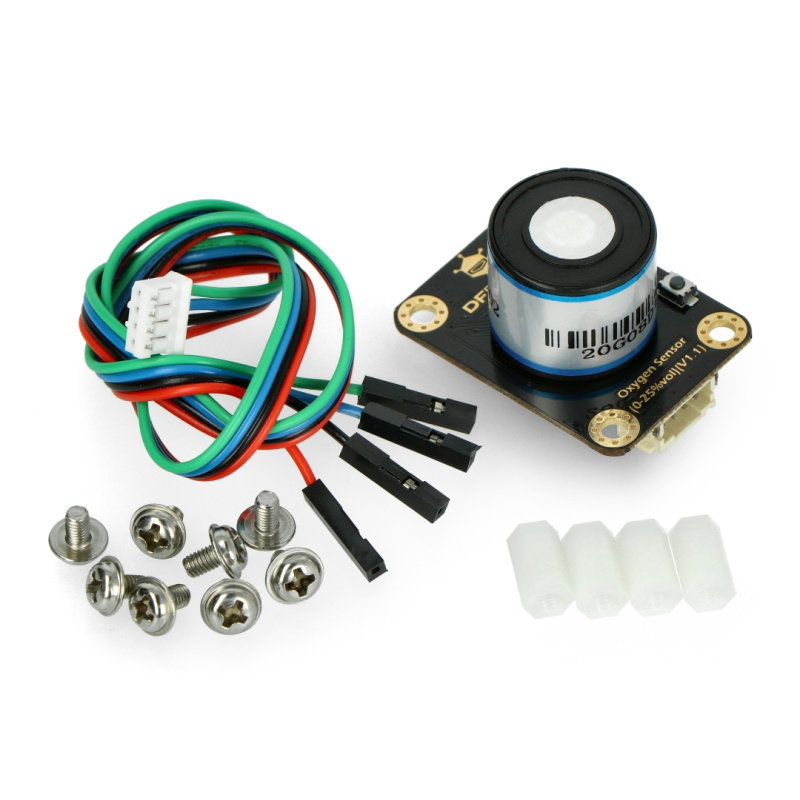

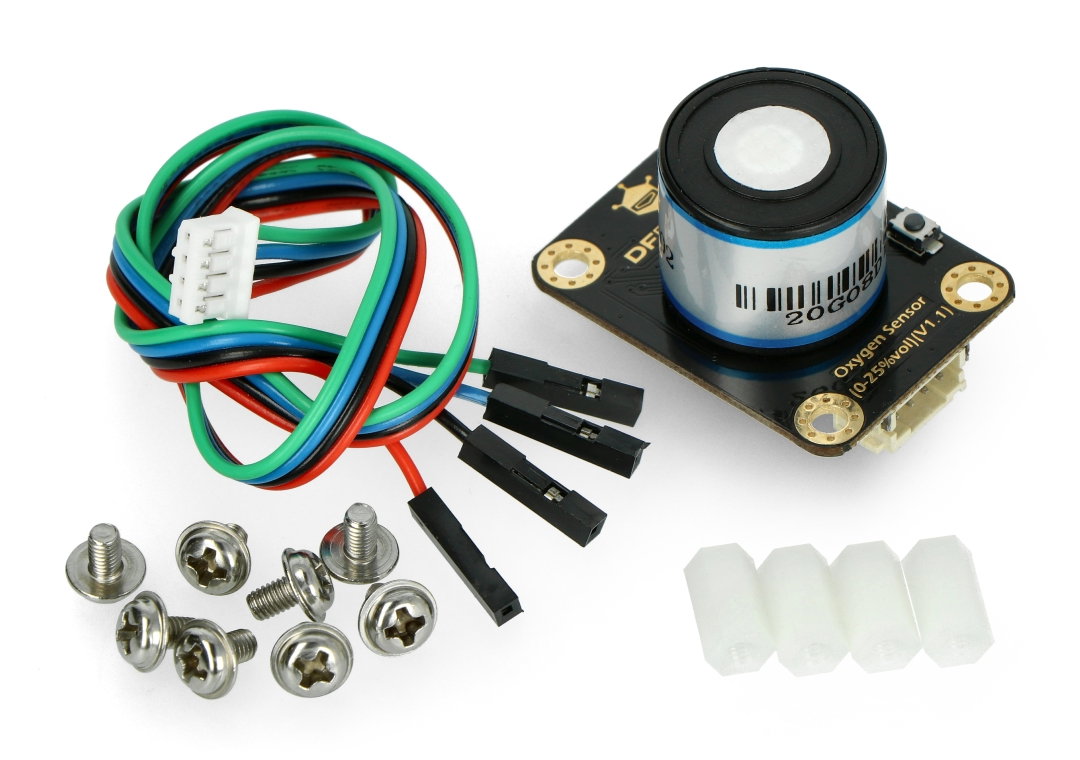

Inhalt des Kits
- O2-Sauerstoffsensormodul
- Gravity-4P I2C Verbindungskabel
- M3 Nylon-Abstandshalter (4 Stück)
- M3 x 5 Schrauben (8 Stück)

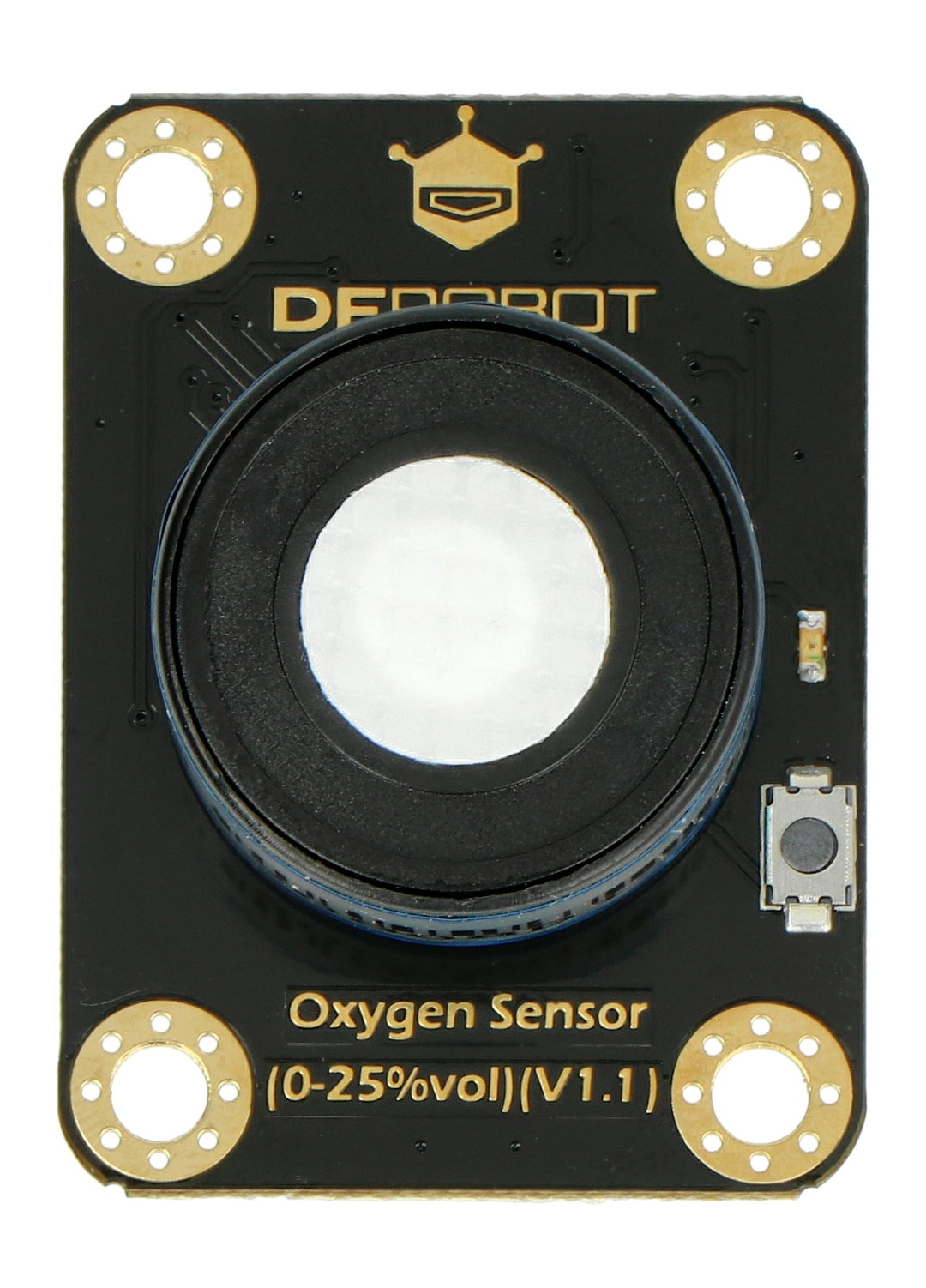

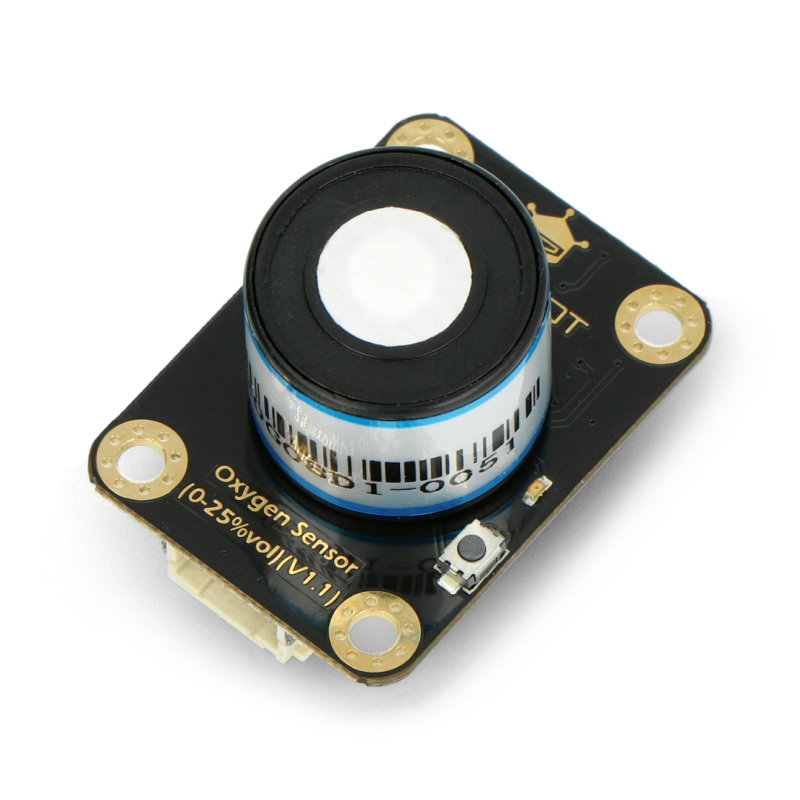

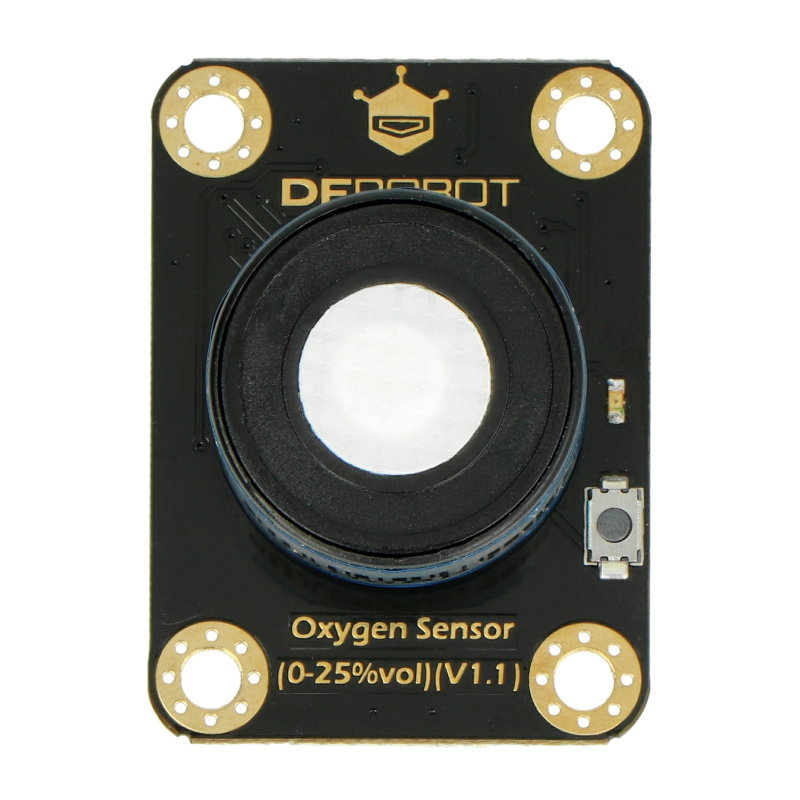

O2 Sauerstoffsensor.
|
Das Produkt ist mit Arduino kompatibel Für Arduino- Anwender hat der Hersteller eine Bedienungsanleitung und eine Bibliothek mit einem Beispielprogramm vorbereitet. |

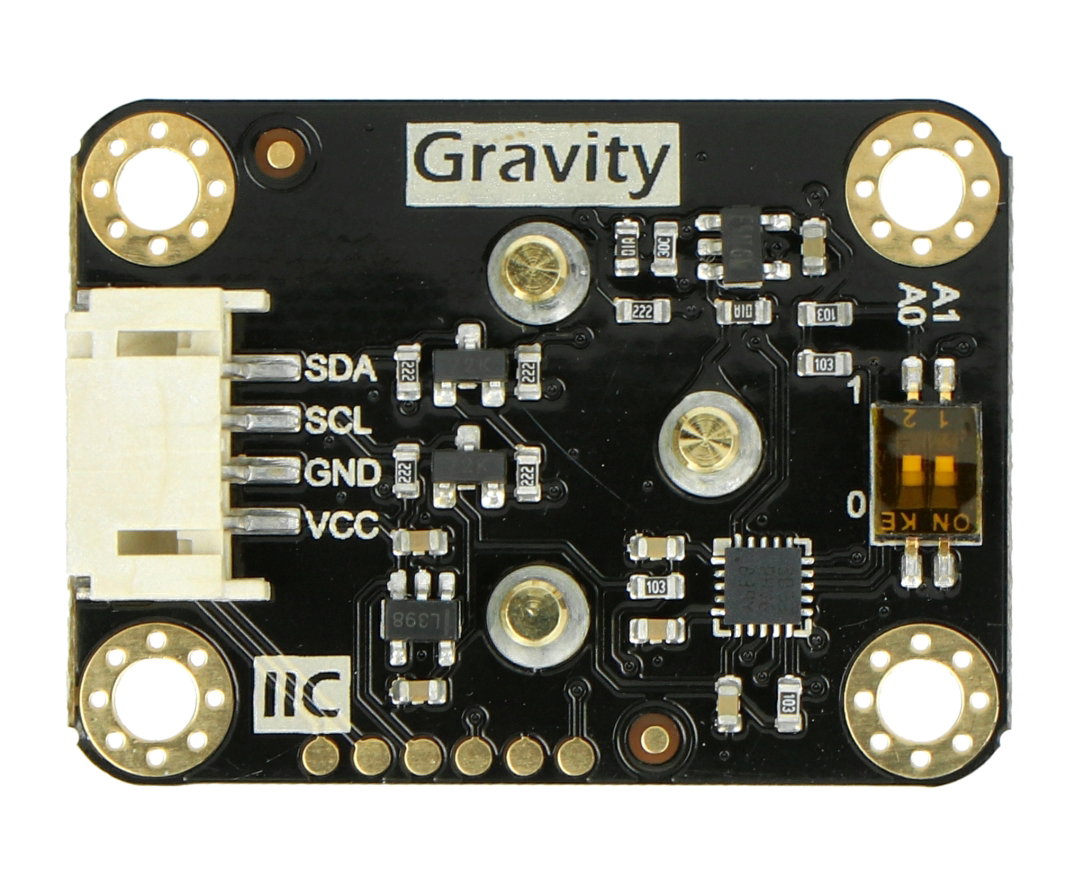

Die Pins des Moduls.
Die Pins des Moduls
Das Sensormodul arbeitet mit den Hauptkomponenten zusammen, die über die I2C-Schnittstelle kommunizieren. Wenn Sie die Daten lesen möchten, müssen Sie Strom zuführen und die Ausgangspins mit den entsprechenden Eingängen des Mikrocontrollers verbinden.
| Stift | Beschreibung |
|---|---|
| VCC | Power-Pin. |
| Masse | Die Masse des Systems. |
| SCL | Die Taktleitung der I2C-Schnittstelle. |
| SDA | Datenleitung der I2C-Schnittstelle. |
Sensorspezifikation
- Eingangsspannung: 3,3 V bis 5,5 V DC
- Ausgangssignal: I2C-Ausgang
- Messbereich: 0 % bis 25 % vol
- Maximale Messgrenze: 30 Vol.%
- Empfindlichkeit: (0,10 ± 0,05) mA
- Stabilität: <2%
- Reaktionszeit: ≤15 Sekunden
- Arbeitstemperatur: -20 °C bis 50 °C
- Betriebsfeuchtigkeit: 0 % bis 99 % relative Luftfeuchtigkeit (nicht kondensierend)
- Druckbereich: normaler atmosphärischer Druck ± 10 %
- Lebensdauer: > 2 Jahre
- Abmessungen: 37 x 27 x 24,5 mm / 1,46 x 1,06 x 0,97 Zoll
- Gewicht: 0,037 kg
Sensor hergestellt von DFRobot.
Betriebsempfehlungen zu den Arbeitsbedingungen des Sensors DFRobot SEN0322
Bei der Installation des DFRobot SEN0322 Sensors in der Zielanwendung sollten Sie auf die entsprechenden physikalischen Voraussetzungen achten. Zunächst muss der Sensor so montiert werden, dass seine Leiterplatte keinen mechanischen Belastungen ausgesetzt ist, die die Leiterplatte brechen und die Pfade unterbrechen könnten.
Der Sensor darf auch nicht mit ätzenden Stoffen und Lösungsmitteln in Kontakt kommen und die Sensormembran darf wegen der Gefahr der Beschädigung und Verfälschung der Messung keiner direkten Einwirkung der äußeren Umgebung ausgesetzt werden.
Messung der Sauerstoffkonzentration in der Praxis
Sauerstoff ist ein Gas, das in freiem Zustand in Form von zweiatomigen (O2) Molekülen vorliegt. In der Zusammensetzung der Luft, die wir atmen, macht Sauerstoff 21 % ihres Volumens aus. Obwohl es ein Gas ist, das zum Atmen und bei den Verbrennungsprozessen von Kraftstoff notwendig ist, kann eine zu hohe Konzentration davon zu Problemen führen.
Ein erhöhter Sauerstoffgehalt in der Luft erhöht das Risiko von Herz- und Lungenerkrankungen und kann bei Kraftfahrzeugen auf Probleme mit dem Kraftstoff- oder Abgassystem hinweisen.
