Produktbeschreibung: Fermion - AI-Umweltsensor - BME688 - VOC / Temperatur / Feuchtigkeit / Druck - I2C / SPI - DFRobot SEN0629
Der Umweltsensor Fermion BME688 von DFRobot vereint Temperatur, Luftfeuchtigkeit, Luftdruck und die Erkennung flüchtiger organischer Verbindungen (VOC) in einem einzigen Chip. Er unterstützt sowohl die I2C- als auch die SPI-Kommunikation und bietet somit eine hohe Integrationsflexibilität. Der BME688 verfügt außerdem über eine integrierte Heizschicht, die die VOC-Messungen stabilisiert und eine fortschrittliche Gasanalyse mit Hilfe von KI-Algorithmen in der BME AI-Studio Software ermöglicht. Damit ist er ideal für die intelligente Überwachung der Luftqualität, Umweltuntersuchungen oder die Erkennung von Lecks in der Industrie.

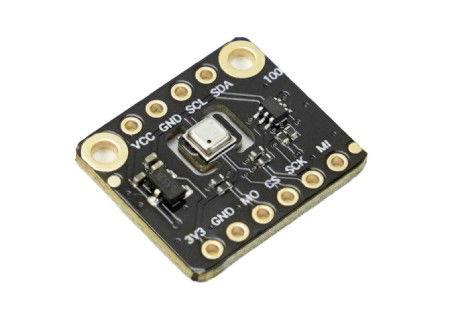

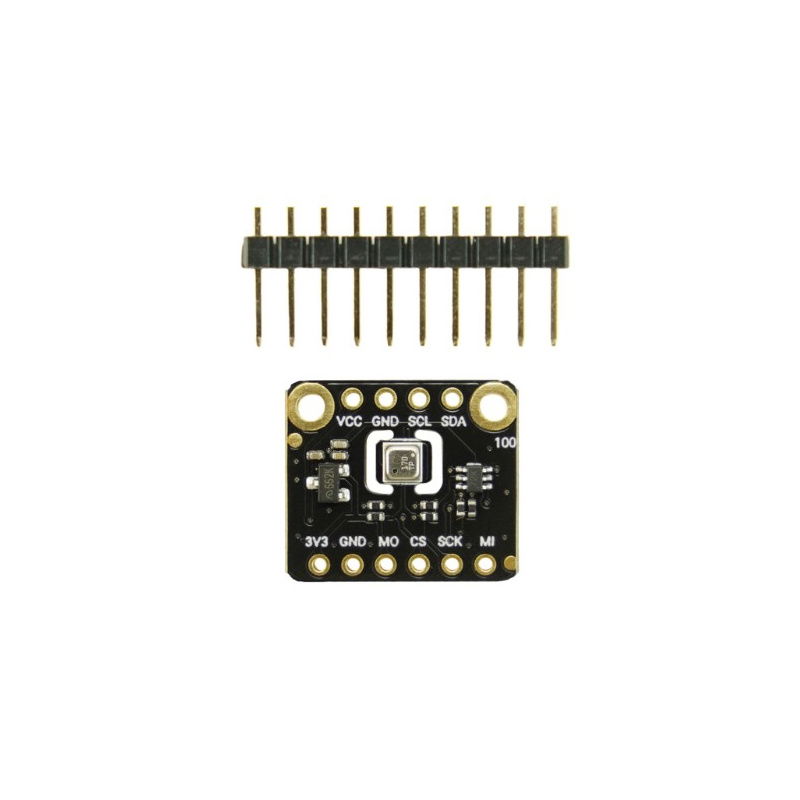

Fermion - AI-Umweltsensor - BME688 - VOC / Temperatur / Feuchtigkeit / Druck - I2C / SPI - DFRobot SEN0629.

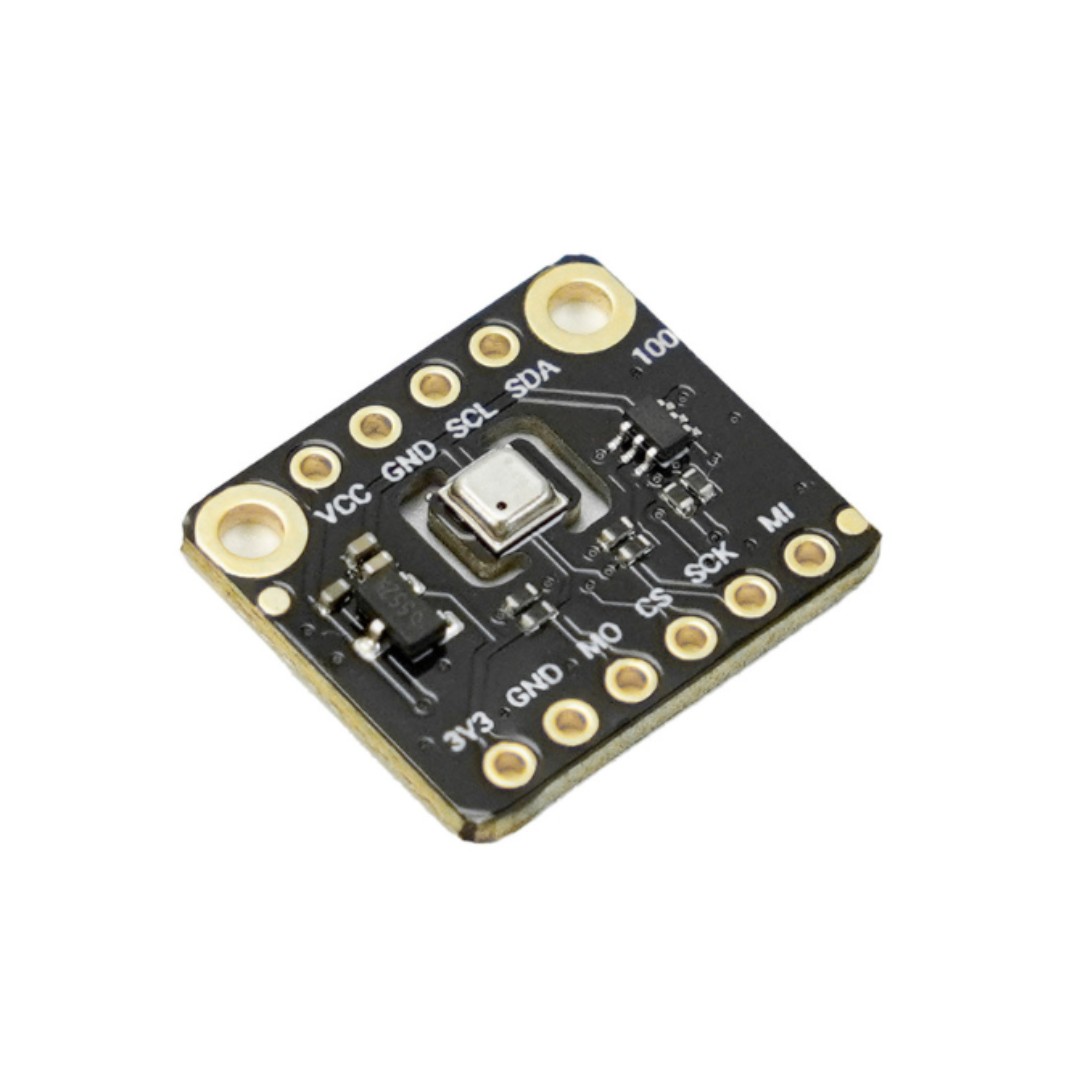

Der Sensor ist in der Lage, Umweltparameter wie Temperatur, Feuchtigkeit, Druck und VOC zu messen.
Hauptmerkmale des Sensors
- MEMS-Multisensorsystem: integriert Temperatur-, Feuchtigkeits-, Druck- und VOC-Messung
- I2C- und SPI-Unterstützung: flexible Kommunikation mit verschiedenen Mikrocontrollern
- AI-ready: Unterstützung für BME AI-Studio und BSEC2-Bibliothek für die Gasanalyse
- Hochpräzise Messung: ± 0,5°C (Temp.), ± 3% (RH), ± 0,6 hPa (Druck)
- Eingebaute Heizschicht: Stabilisierung der VOC-Messwerte und präzise Temperaturkontrolle
- Kompakte Abmessungen: nur 30 x 22 mm
Klemmen und Anschlüsse
Das Fermion BME688-Modul verwendet vier Hauptanschlüsse für die I2C-Kommunikation:
- VCC: Versorgung von 3,3 V bis 5 V (SPI nur 3,3 V)
- GND: Masse
- SCL: I2C-Taktleitung
- SDA: I2C-Datenleitung
Die übrigen Pins können für erweiterte Konfigurationen oder über die SPI-Schnittstelle verwendet werden. Dank des standardmäßigen 2,54-mm-Pin-Out-Rasters lässt sich der Sensor leicht an eine Kontaktplatine oder ein fertiges Modul anschließen.

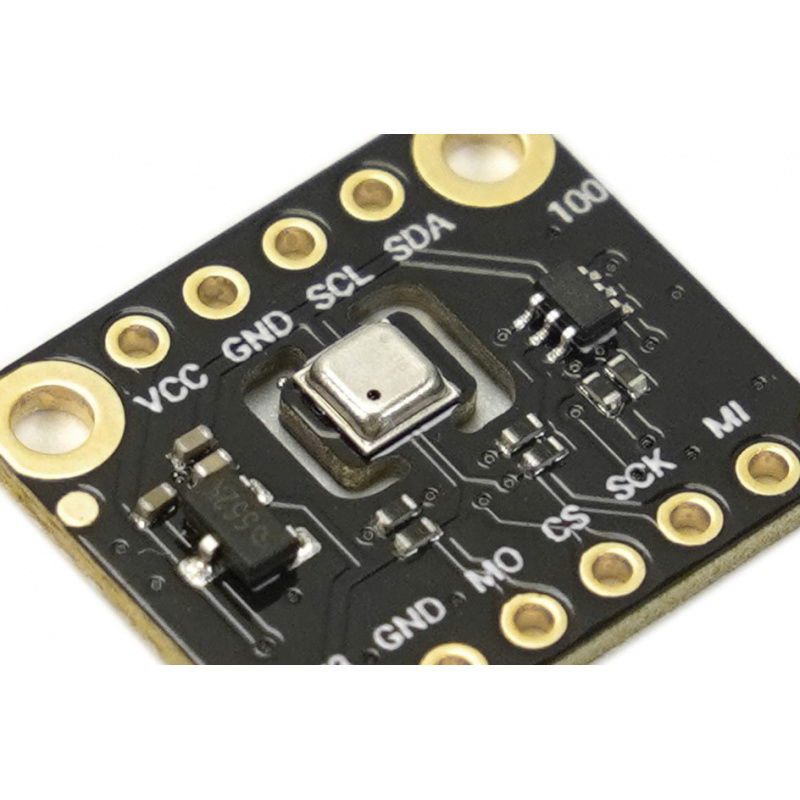

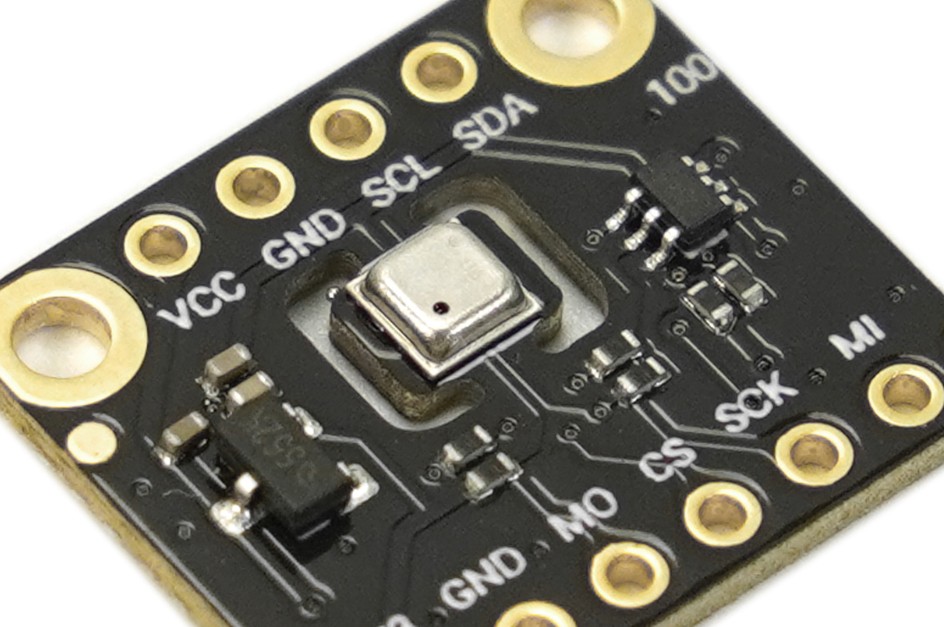

Alle Leitungen sind beschriftet, um den Anschluss des Sensors zu erleichtern.

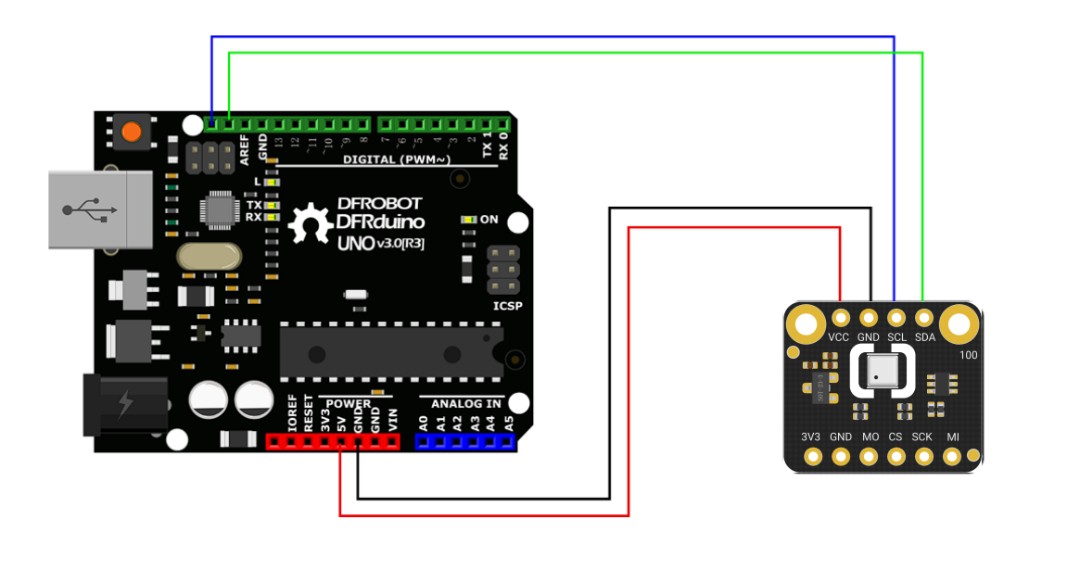

Anschlussplan des Sensors.
Anschluss und Kompatibilität
Der BME688 kann mit vielen gängigen Hardware-Plattformen verwendet werden: Arduino Uno, Mega, Leonardo, ESP8266, ESP32 und Raspberry Pi. Er unterstützt I2C (der Einfachheit halber empfohlen) und SPI (nur 3,3V) Schnittstellen. Die Bibliotheken DFRobot_BME68x und BSEC2-Arduino bieten volle Funktionalität - einschließlich Unterstützung für die Messung der Luftqualität (IAQ). Der Sensor funktioniert am besten mit dem FireBeetle ESP8266 - dies ist das einzige Board, das IAQ-Messungen vollständig unterstützt.
Anwendungen in der Praxis
- Überwachung der Luftqualität in Innenräumen (VOC, IAQ)
- Intelligente Klimaanlagen und Lüftungssysteme
- Wetterstationen und IoT-Projekte
- Industrielle Gas- und Leckerkennung
- Umweltprüfungen mit AI
Technische Daten des Sensors
- Versorgungsspannung: 3,3 V bis 5 V (SPI nur 3,3 V)
- Betriebsstrom: 5 mA (bis zu 25 mA bei aktiver VOC-Messung)
- Kommunikationsschnittstelle: I2C / SPI
- Temperaturmessbereich: -40°C bis 85°C
- Genauigkeit der Temperaturmessung: ± 0,5°C (0°C bis 65°C)
- Feuchtemessbereich: von 0% RH bis 100% RH
- Genauigkeit der Feuchtemessung: ± 3% RH (von 20% RH bis 80% RH, 25°C)
- Druckmessbereich: 300 hPa bis 1100 hPa
- Genauigkeit der Druckmessung: ± 0,6 hPa (0°C bis 65°C)
- IAQ (Raumluftqualität) Bereich: 0 bis 500 (je höher der Wert, desto schlechter die Luftqualität)
- Abmessungen: 30 x 22 mm
Inhalt des Sets
- 1x Fermion BME688 AI Umweltsensor
- 1x Goldpin-Stecker 1x10 Raster 2,54 mm

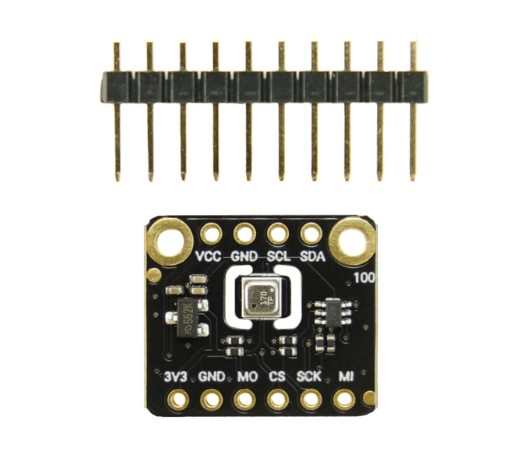

Im Set enthaltene Komponenten.
