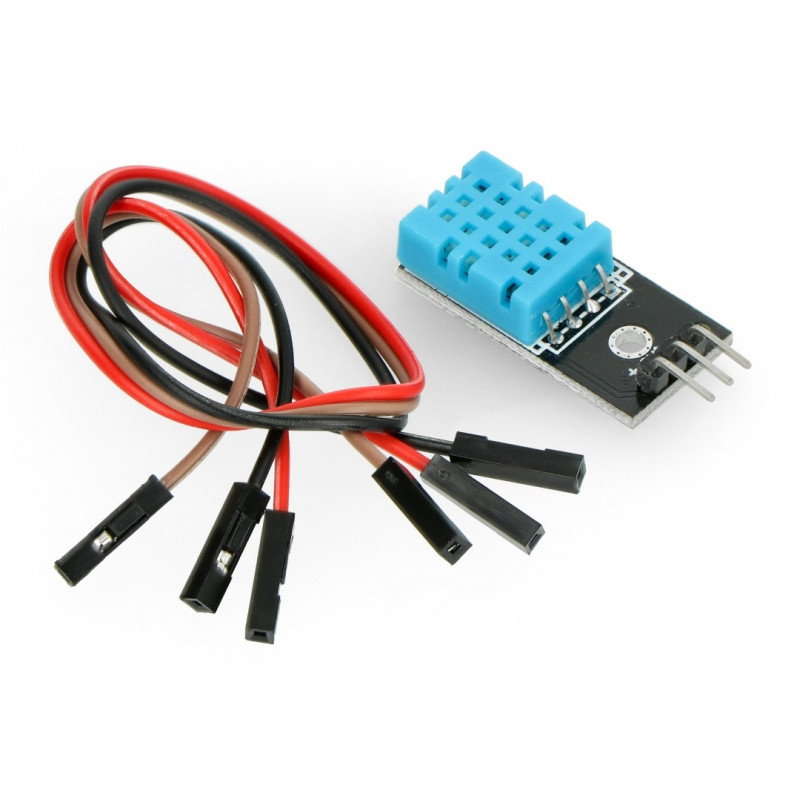

Produktbeschreibung: DHT11 Temperatur- und Feuchtigkeitssensor - Modul + Kabel

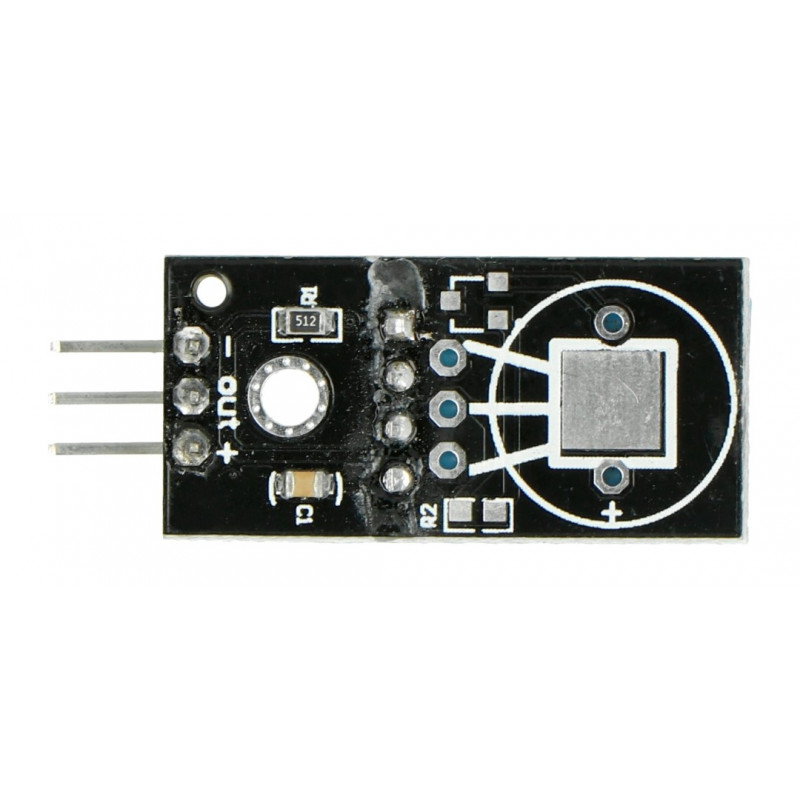

Das Modul enthält einen beliebten Sensor zur Messung von Lufttemperatur und Luftfeuchtigkeit. Auf der Platine sind außerdem für den ordnungsgemäßen Betrieb des Systems erforderlich: ein Widerstand und ein Kondensator, der die Versorgungsspannung filtert. Der Sensor kann mit einem Mikrocontroller oder einem beliebigen Entwicklungskit, zB Arduino , betrieben werden. Bitte lesen Sie vor Gebrauch die Dokumentation . Den Abschluss bilden die beliebten Goldpin-Steckverbinder (Rastermaß 2,54 mm), die den Anschluss des Sensors über Kabel oder das direkte Aufstecken auf das Steckbrett ermöglichen. Das Set enthält drei verschiedenfarbige Drähte.

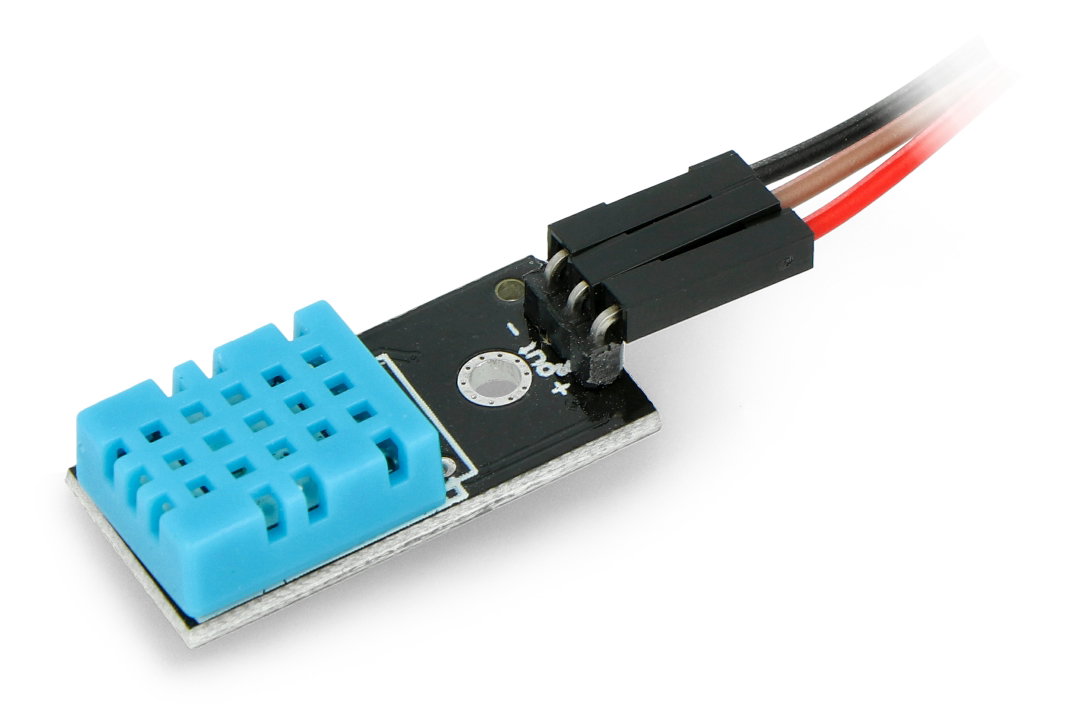

Beispiel für Sensoranschluss

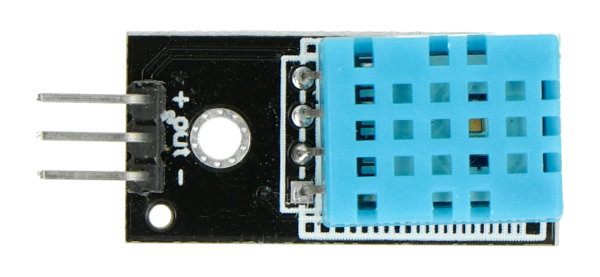

Das System enthält alle passiven Komponenten, die für den ordnungsgemäßen Betrieb des Sensors erforderlich sind. Es reicht aus, das Modul mit Kabeln an einen beliebigen Mikrocontroller oder ein Entwicklungskit anzuschließen :
- VCC (+) - Versorgungsspannung im Bereich: 3 V bis 5,5 V
- GND (-) - die Masse des Systems
- OUT - digitaler Ausgang, verbunden mit dem Eingang des Mikrocontrollers

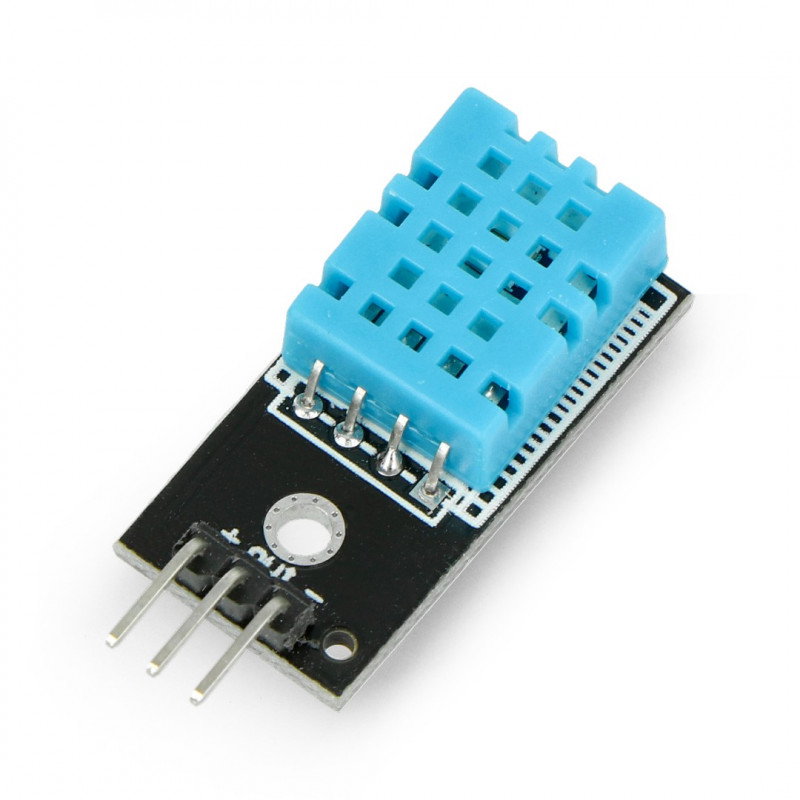

DHT11 Temperatur- und Feuchtigkeitssensor - Modul + Kabel.
DHT11 Temperatur- und Feuchtigkeitssensor - Modul + Kabel
Der vorgestellte Temperatur- und Feuchtigkeitssensor, Modell DHT11, ist mit einem leistungsstarken 8-Bit-Mikrocontroller ausgestattet, der eine schnelle Reaktion, Messgenauigkeit und hohe Störfestigkeit garantiert. Der kalibrierte digitale Signalausgang gewährleistet eine hohe Präzision und Wiederholbarkeit der Messungen.
Zusätzlich überträgt der Temperatur- und Feuchtigkeitssensor DHT11 ein Signal bis zu 20 m. Dank des Niedrigenergiemodus und der kompakten Größe ist dieser Sensor universell einsetzbar.
Das Produkt ist mit Arduino kompatibel Die Bibliothek und das Anschlussdiagramm mit Arduino finden Sie unter dieser Adresse . Wir haben auch eine kurze Bedienungsanleitung vorbereitet. |
Parameter des DHT11-Sensors
- Versorgungsspannung: 3 V bis 5,5 V
- Durchschnittliche Stromaufnahme: 0,2 mA
- Es erfordert keine zusätzlichen externen Elemente
- 3 x weiblich - weibliche Kabel enthalten
- Temperatur
- Messbereich: 0 - 50 °C
- Auflösung: 8 Bit (1 °C)
- Genauigkeit: 1 ° C
- Reaktionszeit: 6 - 15 s (typisch 10 s)
- Feuchtigkeit:
- Messbereich: 20 - 90 % rF
- Auflösung: 8 Bit (± 1 % rF *)
- Genauigkeit ± 4 RH * (bei 25 ° C)
- Messbereich: 6 - 30 s
Details in der Dokumentation .
* RH - Relative Luftfeuchtigkeit, ausgedrückt in Prozent. Es ist das Verhältnis der tatsächlichen Feuchtigkeit in der Luft zur maximalen Menge, die die Luft bei einer bestimmten Temperatur aufnehmen kann.
Präzise kalibrierter Temperatur- und Feuchtigkeitssensor DHT11 - Modul + Kabel
Jeder DHT11 Temperatur- und Feuchtigkeitssensor wurde im Labor präzise kalibriert. Kalibrierdaten wurden im OPT-Cache des Geräts gespeichert. Der Sensor verwendet diese Informationen als Teil seines internen Signalerkennungsprozesses.
