Unterstützung für Temperatur- und Feuchtigkeitssensoren von Arduino und DHT11

Das Modul DHT11 dient zur Messung von Lufttemperatur und Luftfeuchtigkeit. Das vorgestellte Beispiel zeigt, wie man seine Fähigkeiten mit Arduino nutzt.

Das Beispiel verwendet die folgenden Elemente:

Verbinden von DHT11 mit Arduino:

Um die Temperatur- und Feuchtigkeitswerte aus dem Sensor auszulesen, verbinden Sie das System wie folgt mit dem Arduino:

Stift DHT11 Arduino-Stift
VCC 5 V
DATUM 2
Masse Masse

Beim Sensor nur ohne Modul sollte die Datenleitung zusätzlich über einen Widerstand, hier 4,7 kΩ , auf die Versorgungsspannung VCC hochgezogen werden (wie im Bild unten).

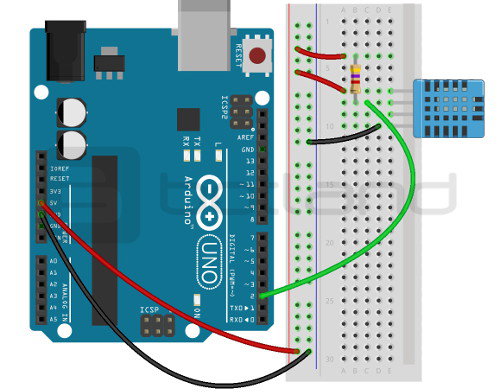

Anschlussplan des DHT11-Sensors mit dem Arduino Uno.

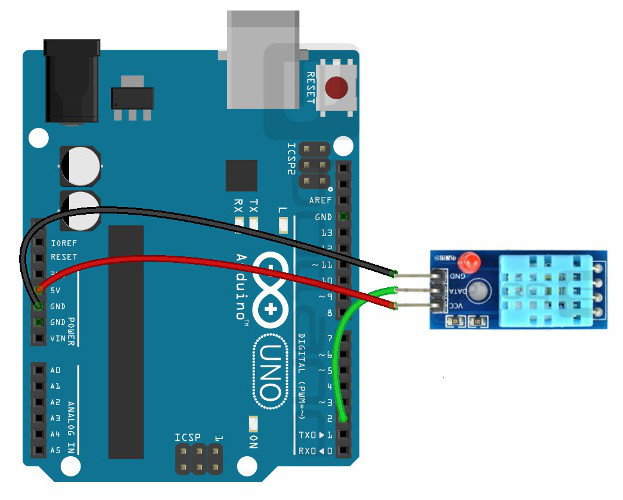

Anschlussplan des DHT11-Sensors (Version mit dem Modul) mit dem Arduino Uno.

Programm für Arduino

Zunächst sollte die Bibliothek zur Arduino-Umgebung hinzugefügt werden (Sketch -> Include Library -> Add .ZIP Library ...).

Im Beispiel wurde folgender Code verwendet:

 #include

dht11 DHT11;

#define DHT11PIN 2 // Arduino Pin 2 als Sensorwert zuweisen

Void-Setup ()
{
  Serial.begin (115200); // Initialisierung des seriellen Monitors
  Serial.println ("DHT11-Testprogramm");
  Serial.println ();
}

leere Schleife ()
{
  int chk = DHT11.read (DHT11PIN); // Überprüfen Sie den Zustand des Sensors und zeigen Sie dann eine Nachricht auf dem seriellen Monitor an

  Serial.print ("Sensorstatus:");
  Schalter (chk)
  {
    Fall DHTLIB_OK:
		Serial.print ("OKt");
		brechen;
    Fall DHTLIB_ERROR_CHECKSUM:
		Serial.println ("Prüfsummenfehler");
		brechen;
    Fall DHTLIB_ERROR_TIMEOUT:
		Serial.println ("Timeout Ende - Keine Antwort");
		brechen;
    Ursprünglich:
		Serial.println ("Unbekannter Fehler");
		brechen;
  }
  Serial.print ("Feuchtigkeit (%):"); // den Feuchtigkeitswert anzeigen
  Serial.print ((Float) DHT11.Feuchtigkeit, 2);
  Serial.print ("tt");
  Serial.print ("Temperatur (C):"); // Anzeige der Temperatur
  Serial.println ((float) DHT11.temperature, 2);

  Verzögerung (1000); // Verzögerung zwischen aufeinanderfolgenden Lesungen - 1 s
}

Das Ergebnis dieses Programms ist auf dem Bildschirm zu sehen:

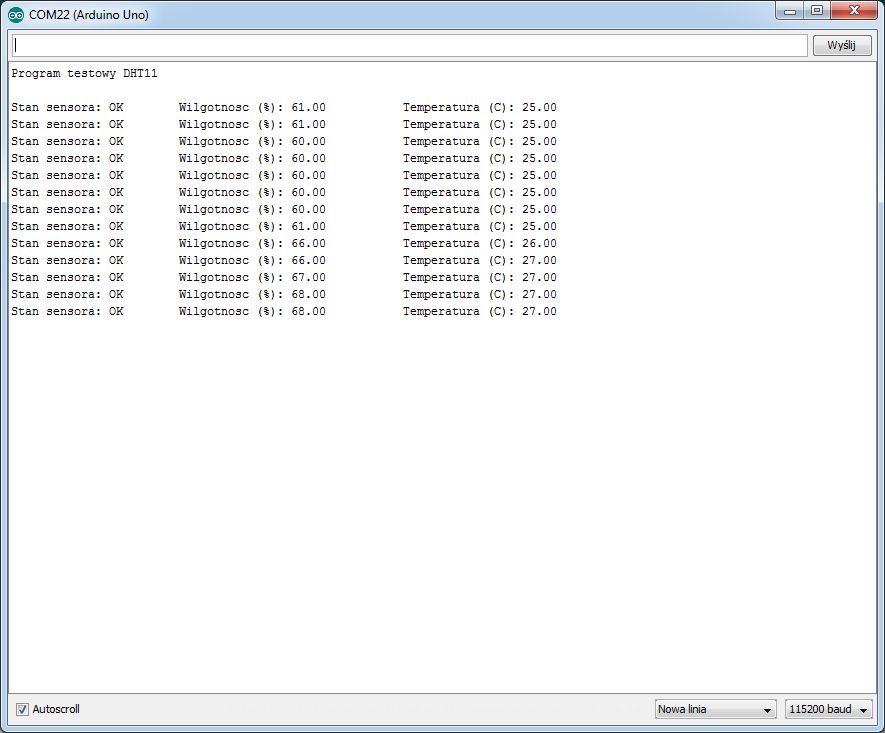

Screenshot des seriellen Monitors.
