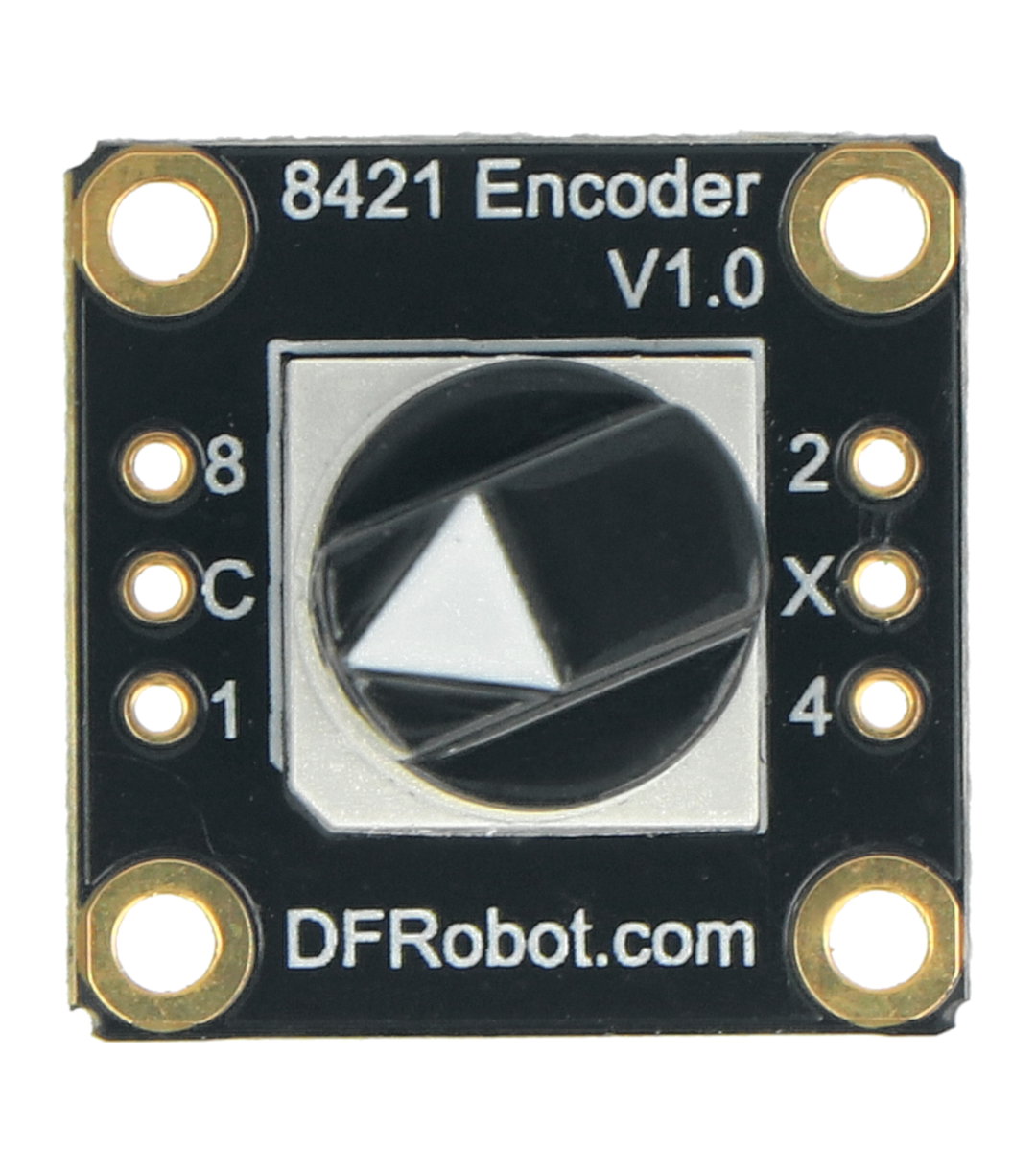

Produktbeschreibung: Fermion 8421 - Modul mit vertikalem Encoder - 16-stellig - DFRobot DFR0721
8421 Vertikal - Encoder , hergestellt von DFRobot. Es hat 16 mögliche Positionen von 0 bis F. Die Daten des Fermion 8421-Sensors werden über digitale Ausgänge gelesen, die aufeinanderfolgende Bits des 8421-Codes (BCD) darstellen. Im Gegensatz zum Potentiometer benötigt der Encoder keinen zusätzlichen Speicher , keinen Referenzpunkt oder keine kontinuierliche Zählfunktion für einen korrekten Betrieb. Die Position kann jederzeit abgelesen werden. Der Encoder zeichnet sich zudem durch eine erhöhte Störfestigkeit und Zuverlässigkeit der übertragenen Daten aus. Das Produkt wird häufig in allgemein verstandenen Industriesystemen eingesetzt, die den Zustand einzelner Geräte kontrollieren sollen.

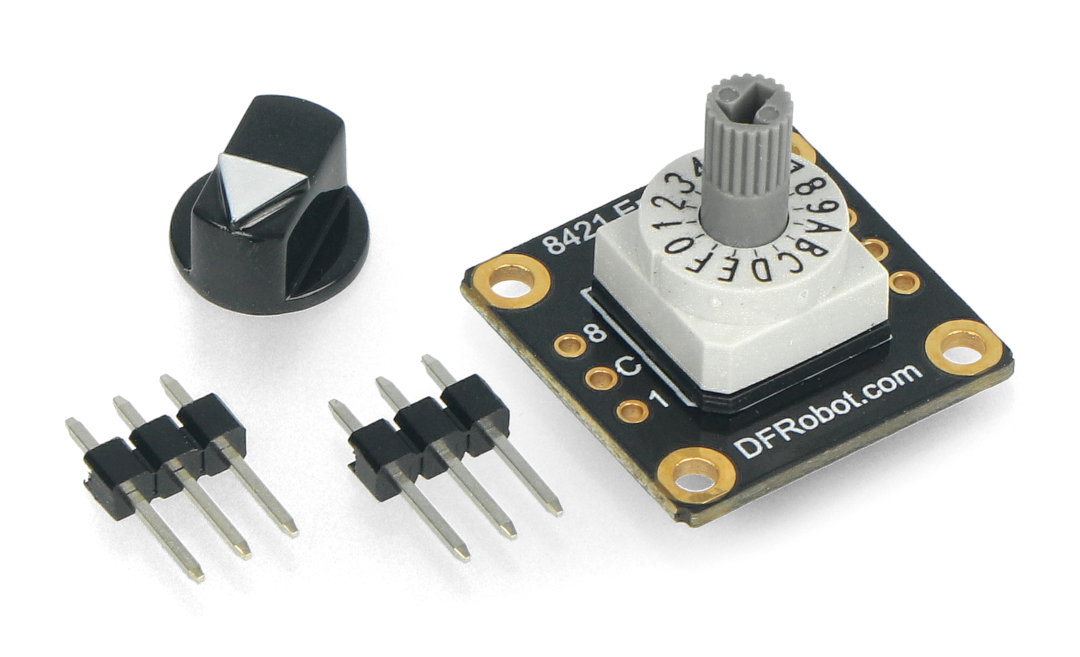

Inhalt des Sets mit einem Encoder von DFRobot.
Das Produkt ist mit Arduino kompatibel
Auf der Website des Herstellers ist eine ausführliche Bedienungsanleitung verfügbar, die den Einstieg in die Arbeit mit dem Modul deutlich erleichtert. Enthält Verbindungsanweisungen, Beispielprogrammcode und Wahrheitstabelle.

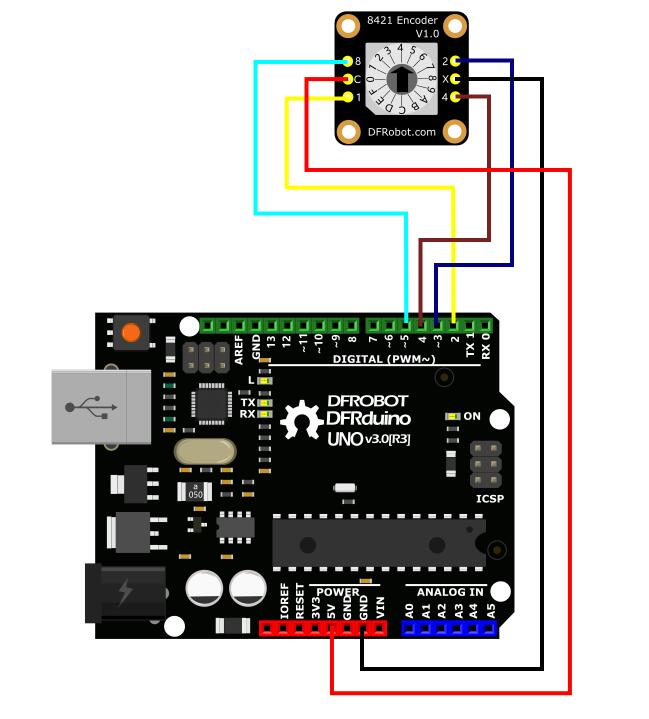

Schema der Verbindung des Encoders mit der DFRduino-Karte , die dem beliebten Arduino entspricht. Die Platte ist nicht im Set enthalten, sie kann separat in unserem Shop erworben werden.

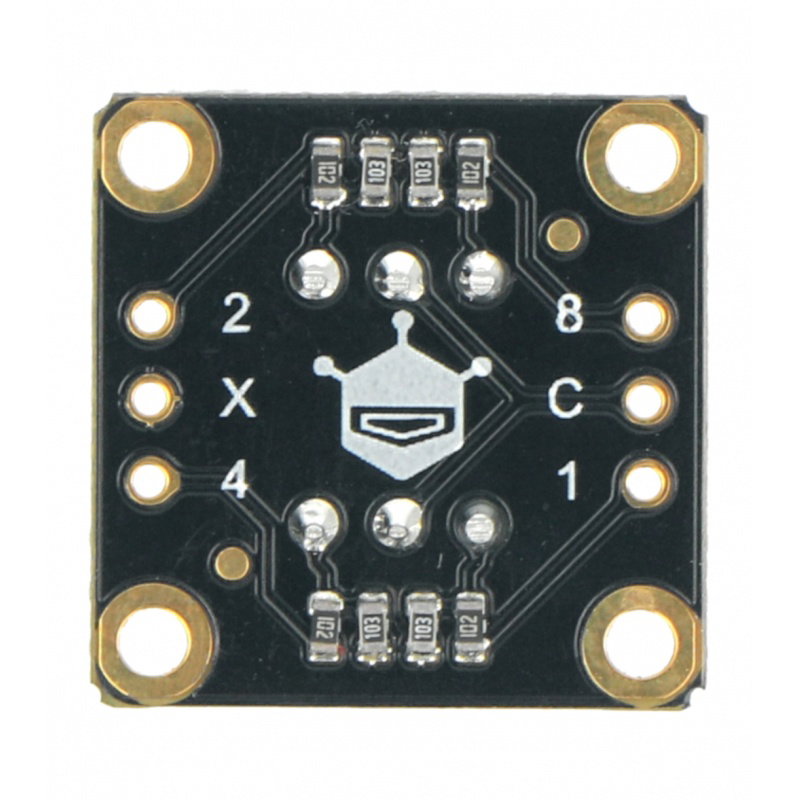

Beschreibung der Pinbelegung
- 8 - Pin 8421 BCD von Portnummer 8
- 4 - Pin 8421 BCD von Port Nummer 4
- 2 - Pin 8421 BCD von Port Nummer 2
- 1 - Pin 8421 BCD von Port Nummer 1
- C - gemeinsamer Port, zum Anschluss an die VCC-Stromversorgung
- X - gemeinsamer Port, um die Masse des GND-Systems anzuschließen

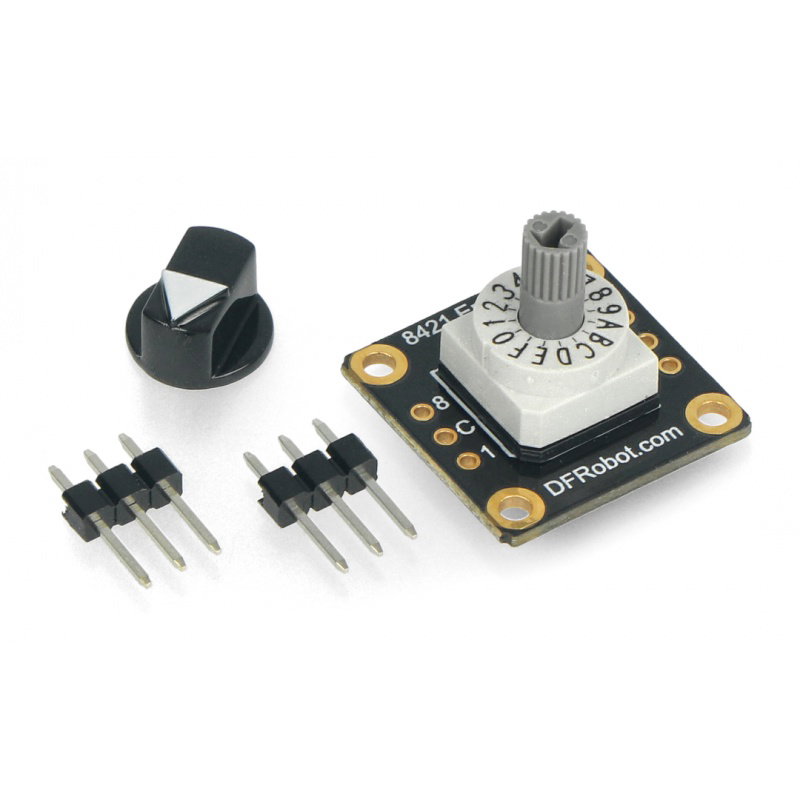

Inhalt des Kits
- Fermion 8421 - Modul mit vertikalem Encoder
- Goldpin Stecker 1x3 Aster 2,54 mm - 2 Stk.
Auch andere Drehgeber finden Sie in unserem Sortiment. Wir empfehlen Ihnen, sich mit dem Angebot vertraut zu machen.
Technische Spezifikation des Encoders
- Typ: Vertikal-Encoder
- Arbeitsparameter: 150 mA / 42 V
- BCD 8421-Codierung: 16 Stellen
- Positionsbezeichnung: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F
- Lebensdauer: 10.000 Bewegungen
- Arbeitstemperatur: -40 °C bis 85 °C
- Modulabmessungen: 19 x 19 mm
- Durchmesser der Befestigungslöcher: 2 mm
- Befestigungslochabstand: 15 x 15 mm

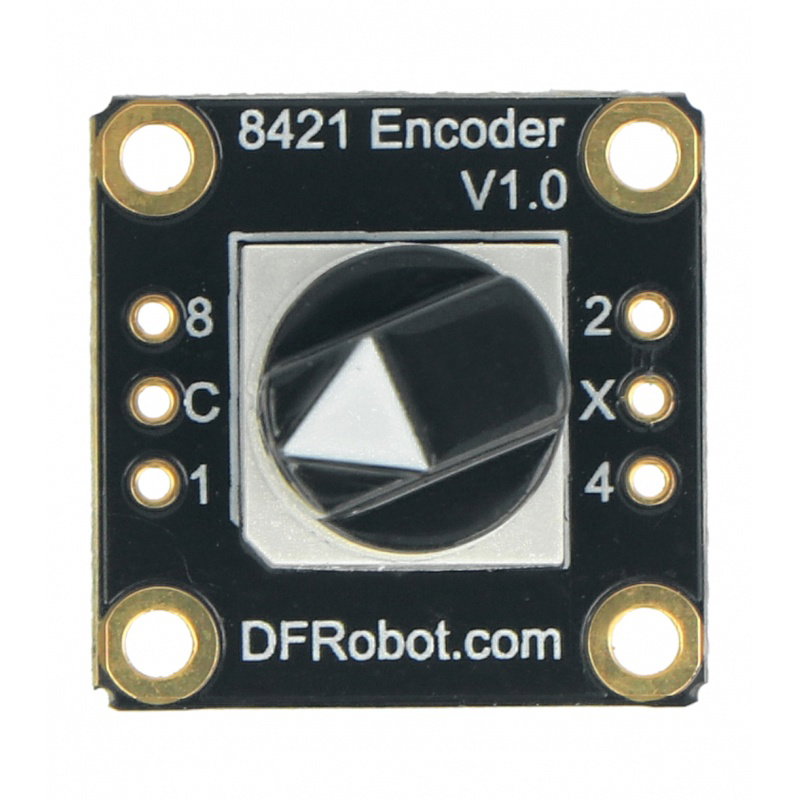

Fermion 8421 - Modul mit vertikalem Encoder.
