Drehgeber-Modul - I2C - STEMMA QT/Qwiic - Adafruit 5880
Das Adafruit-Modul mit eingebautem Drehgeber und Mikrocontroller ist eine einfach zu bedienende Komponente, die über die I2C-Schnittstelle kommuniziert und so eine schnelle Verbindung zu Mikrocontrollern wie Arduino oder Raspberry Pi ermöglicht. Er bietet eine Rotationserkennung, Drucktastenbedienung und verfügt über eine NeoPixel-LED zur Anzeige von Lichteffekten. Dank der eingebauten Jumper können bis zu acht Encoder an eine einzige I2C-Leitung angeschlossen werden. Das Modul zeichnet sich durch seine kompakte Größe und einfache Konfiguration aus.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Drehimpulsgeber-Modul - I2C - STEMMA QT / Qwiic - Adafruit 5880
Ein einfach zu verwendendes Modul von Adafruit mit einem eingebauten Drehgeber, der über I2C mit dem Mikrocontroller verbunden ist. Es ermöglicht die Verfolgung der Drehung des Encoders und die Erkennung des Tastendrucks, ohne dass ein komplexer Code geschrieben werden muss, um diese Funktionen zu handhaben. Das Modul verfügt über einen Mikrocontroller mit Wipp-Software, der die Signale des Drehgebers verarbeitet und als inkrementelle Werte speichert. Außerdem verfügt es über eine NeoPixel-LED, deren Farbe über I2C geändert werden kann, und eine rote INT-LED zur Anzeige der Interrupt-Aktivität. Dank des STEMMA QT-Anschlusses ist der Anschluss an Systeme wie Arduino oder Raspberry Pi schnell und bequem. Der eingebaute Chip ermöglicht den Anschluss von bis zu 8 Modulen an einem einzigen I2C-Port. Das Modul wird mit 3 V bis 5 V versorgt und verwendet drei Adress-Jumper zur Konfiguration.

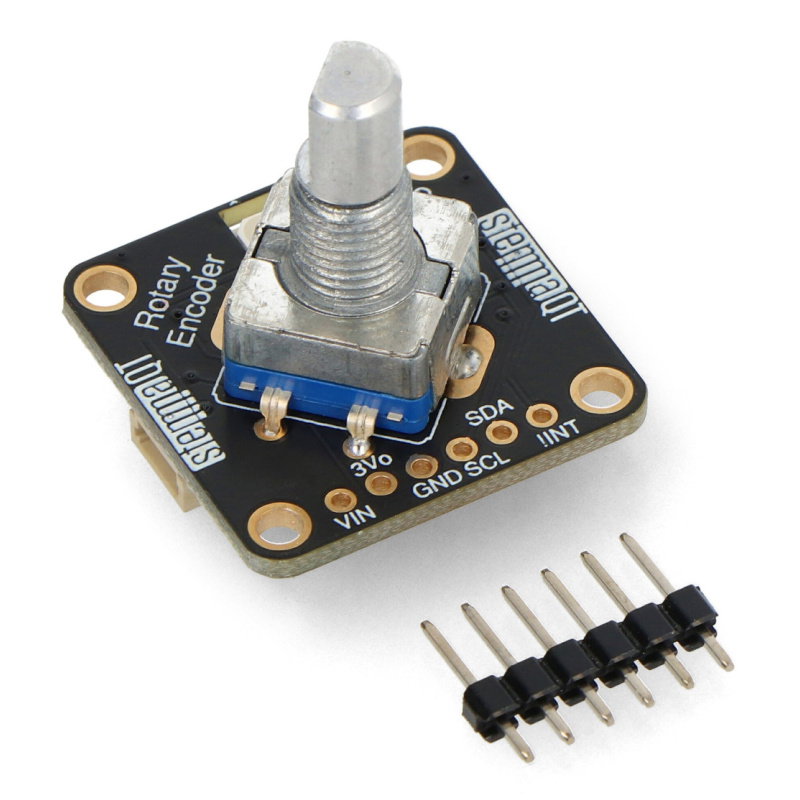

Drehgeber-Modul - I2C - STEMMA QT / Qwiic - Adafruit 5880.
Botland ist offizieller Distributor der Adafruit-Elektronik. Die zuverlässigen amerikanischen Lösungen umfassen Sensoren, Controller, Arduino-Erweiterungen, Lernsysteme, Smart Building und vielfältiges Zubehör. Im Botland-Sortiment finden Sie ausschließlich originale Adafruit-Produkte.
Das Modul ist mit vielen Minicomputern wie Raspberry Pi und Arduino kompatibel.
Die wichtigsten Merkmale des Moduls
- Modul mit I2C-Kommunikation: schnelle Verbindung zu Mikrocontrollern über I2C (Standardadresse 0x36)
- Eingebauter Encoder: Druckknopf-Encoder ermöglicht eine einfache Erkennung von Drehungen und Betätigungen
- NeoPixel LED: visuelle Statusanzeige über I2C-gesteuerteRGB-LED
- Kompatibilität: funktioniert mit Arduino, Raspberry Pi und anderen Mikrocontrollern
- Einfache Konfiguration: bis zu 8 Module können an einen I2C-Port angeschlossen werden, dank der Adress-Jumper. Das erste Modul befindet sich an Adresse 0x36, das letzte an Adresse 0x3D, wenn alle drei Jumper gelötet sind
- Spannungsversorgung von 3 V bis 5 V: unterstützt verschiedene Spannungspegel für mehr Vielseitigkeit

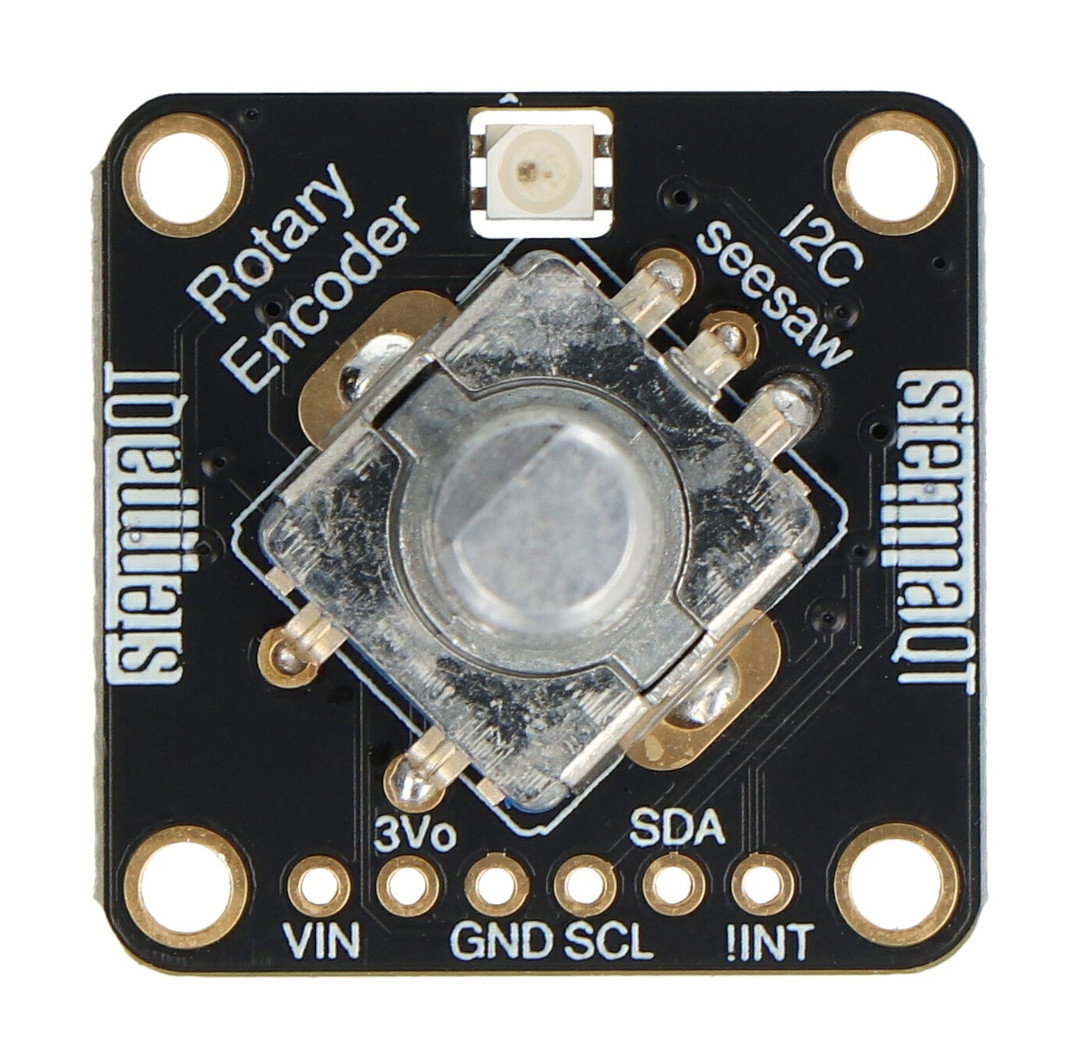

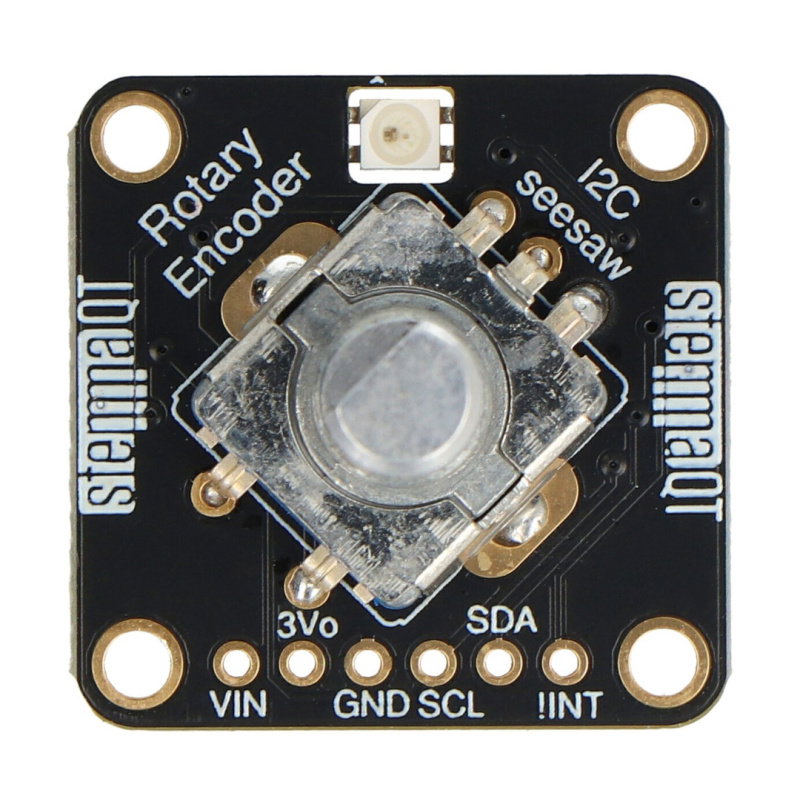

Pinbelegung des Moduls
Der Drehgeber von Adafruit hat vier Hauptleitungen: Stromversorgung (VCC), Masse (GND) und zwei Kommunikationsleitungen - SCL und SDA. Die VCC-Leitung wird für die Stromversorgung des Geräts verwendet, normalerweise mit 3,3 V oder 5 V, je nach verwendetem Mikrocomputer. GND ist die Masse, der gemeinsame Bezugspunkt für alle Verbindungen. SCL und SDA sind die I2C-Kommunikationsleitungen, die für die Datenübertragung zwischen dem Encoder und dem Host-Gerät verwendet werden. Mit diesen Leitungen ist es möglich, das Modul an eine Vielzahl von Systemen anzuschließen, was es sehr vielseitig macht.
Das Modul wird mit 3 V bis 5 V versorgt.

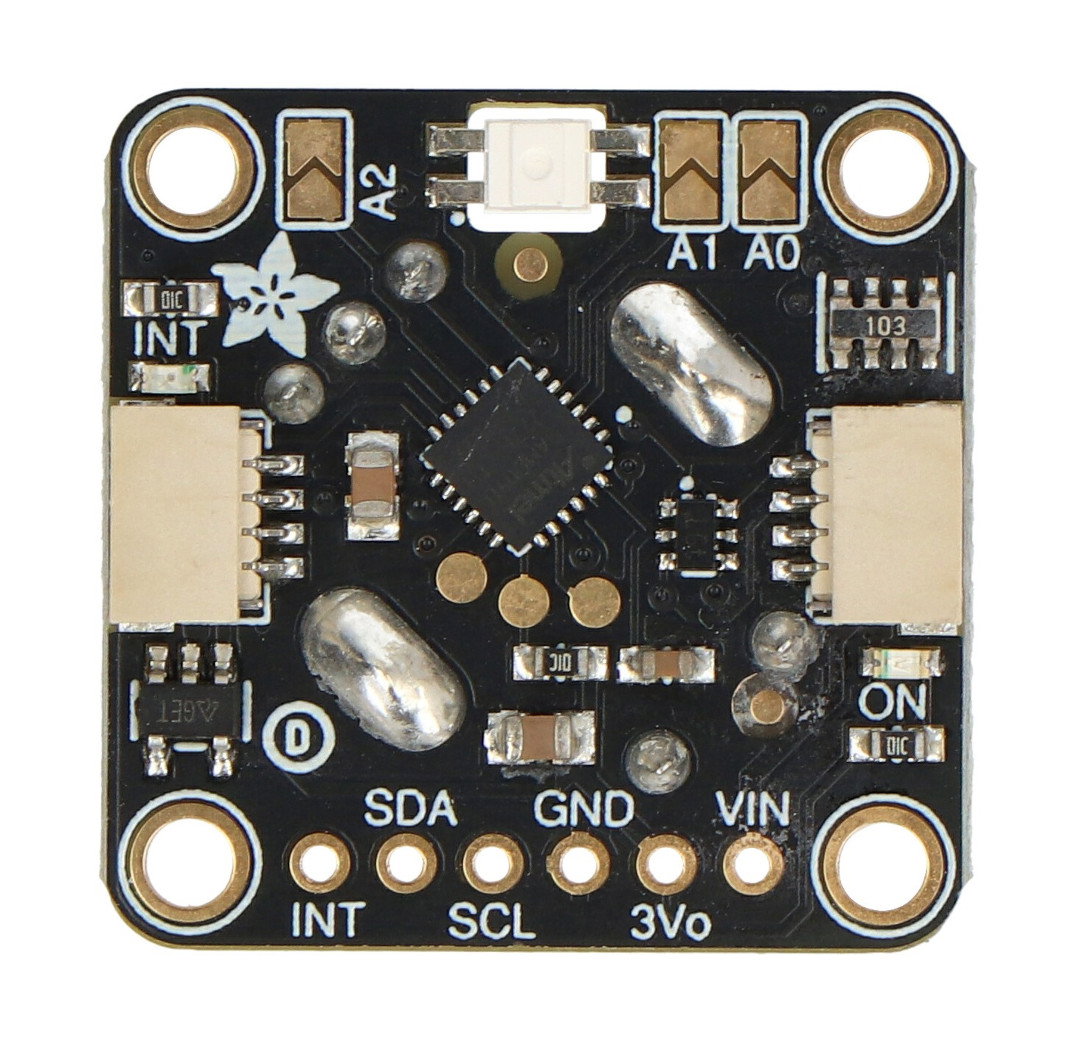

Die Karte ermöglicht einen einfachen Anschluss mit STEMMA QT.
Kompatible Software
Die Verwendung des I2C-Drehgebers in Projekten erfordert die Installation geeigneter Software-Bibliotheken. Für Plattformen wie Raspberry Pi oder Arduino-Mikrocontroller sind spezielle Bibliotheken in Python (CircuitPython) und C++ verfügbar. Für Python stellt Adafruit eine Bibliothek zur Verfügung, die ein einfaches Ablesen der Encoderposition und die Betätigung des eingebauten Druckknopfes ermöglicht. Die Konfiguration erfolgt in wenigen einfachen Schritten: Installieren Sie die erforderlichen Pakete, schließen Sie den Encoder an die entsprechenden Pins (SDA, SCL) an und verwenden Sie einige einfache Befehle im Code, um die Daten zu lesen. Mit diesen Bibliotheken müssen Sie sich nicht um technische Details kümmern, was den Prozess auch für Anfänger erschwinglich macht und Ihnen eine schnelle Umsetzung Ihres Projekts ermöglicht.
Technische Daten des Moduls
- Kommunikation: I2C
- Versorgungsspannung: 3 V bis 5 V
- Maximale Anzahl von angeschlossenen Modulen: 8 an einer I2C-Leitung
- Eingebauter Mikrocontroller: unterstützt das Wipp-Protokoll
- Drehgeber: zur Erkennung von Drehung und Tastendruck
- LEDs:
- NeoPixel: konfigurierbare RGB-LED (Farbwechsel über I2C)
- INT LED: rote LED zur Anzeige der Interrupt-Aktivität
- Anschluss: STEMMA QT, kompatibel mit vielen Systemen (z.B. Arduino, Raspberry Pi)
- Adressierung: drei Jumper zur Einstellung der I2C-Adresse
- Abmessungen: 25,4 x 25,4 mm
Inhalt des Kits
- 1x Drehgeber-Modul - I2C - STEMMA QT/Qwiic - Adafruit 5880
- 1x 6-poliger Stecker

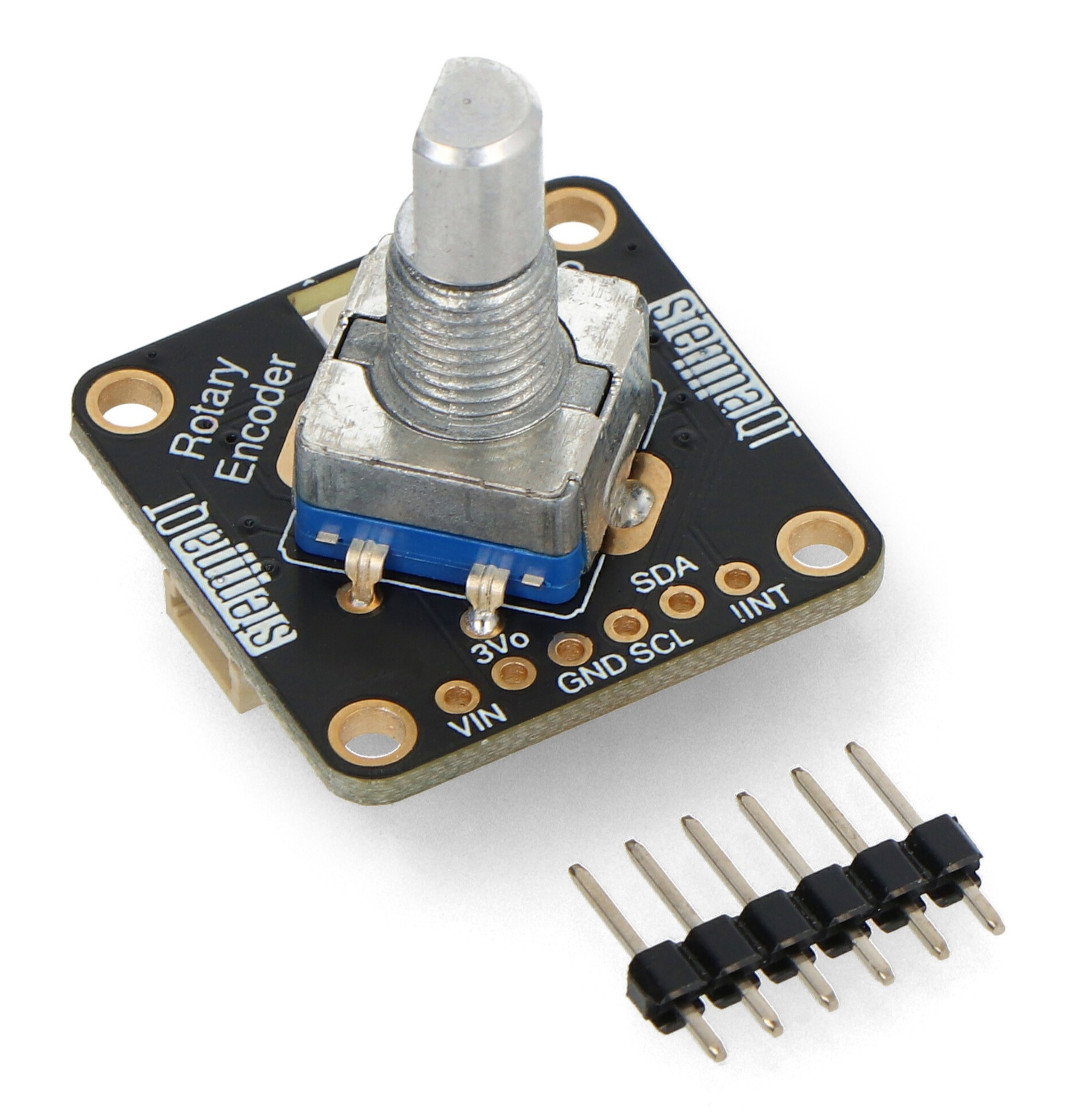

Im Bausatz enthaltene Komponenten.
Nützliche Links
- Website des Herstellers: Adafruit 5880
- Benutzerhandbuch
- SAMD09 Technische Dokumentation
- Pinbelegung des Moduls
- Python und CircuitPython Software
- GitHub-Repository
- Encoder - Was ist das? Funktionsprinzip, Typen, Aufbau
| Name | Wert |
|---|---|
| UC - I2C-Schnittstelle | Ja |
| Breite | 10 cm |
| Höhe | 3 cm |
| Tiefe | 3 cm |
| Gewicht | 0,009 kg |
