Rotationssensor, Impulsgeber, Encoder mit Knopf - Modul - Waveshare 9533

Index: WSR-04483 EAN: 5904422366582

Knopf in Form eines Encoders mit einer Taste ermöglicht es Ihnen, eine einfache Benutzeroberfläche zu erstellen. Das Modul sendet abhängig von der Drehrichtung ein digitales Signal an die Pins SIA und SIB. Funktioniert mit Spannungen von 3 V bis 5,3 V.

Rotationssensor, Impulsgeber, Encoder mit Knopf - Modul - Waveshare 9533
3,50 €
2,94 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Arduino

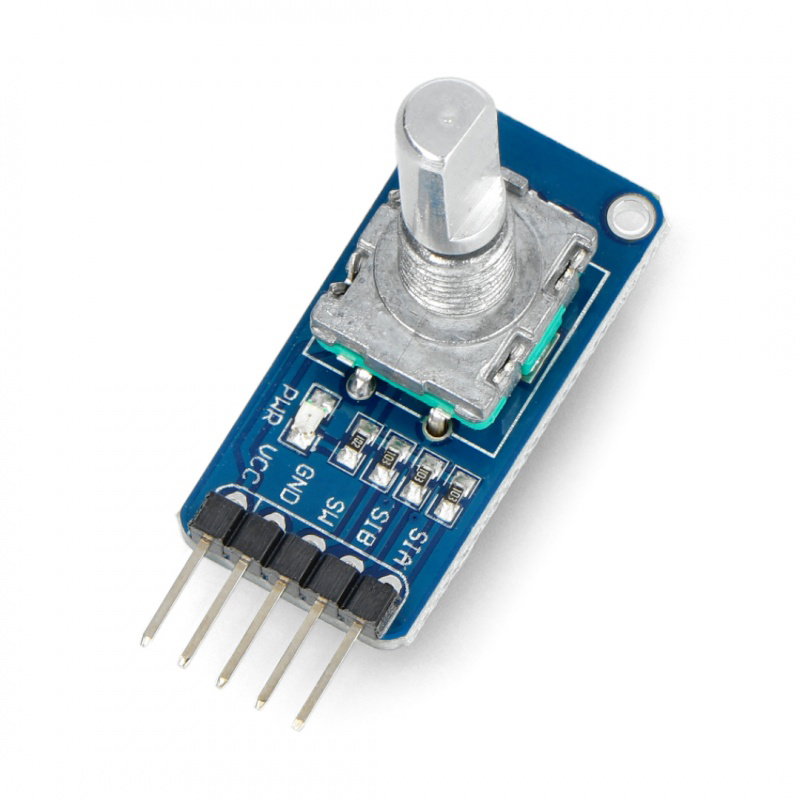

Produktbeschreibung: Rotationssensor, Impulsgeber, Encoder mit Taster - Waveshare-Modul

Der Regler in Form eines Encoders mit einer Taste ermöglicht es Ihnen, eine einfache Benutzeroberfläche zu erstellen. Das Modul sendet abhängig von der Drehrichtung ein digitales Signal an die Pins SIA und SIB. Funktioniert mit Spannungen von 3 V bis 5,3 V.

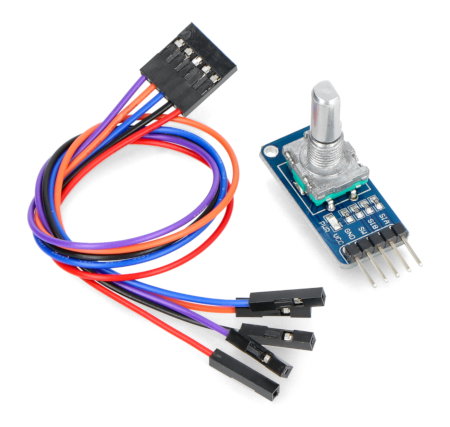

Czujnik obrotu, enkoder Waveshare wraz z przewodem

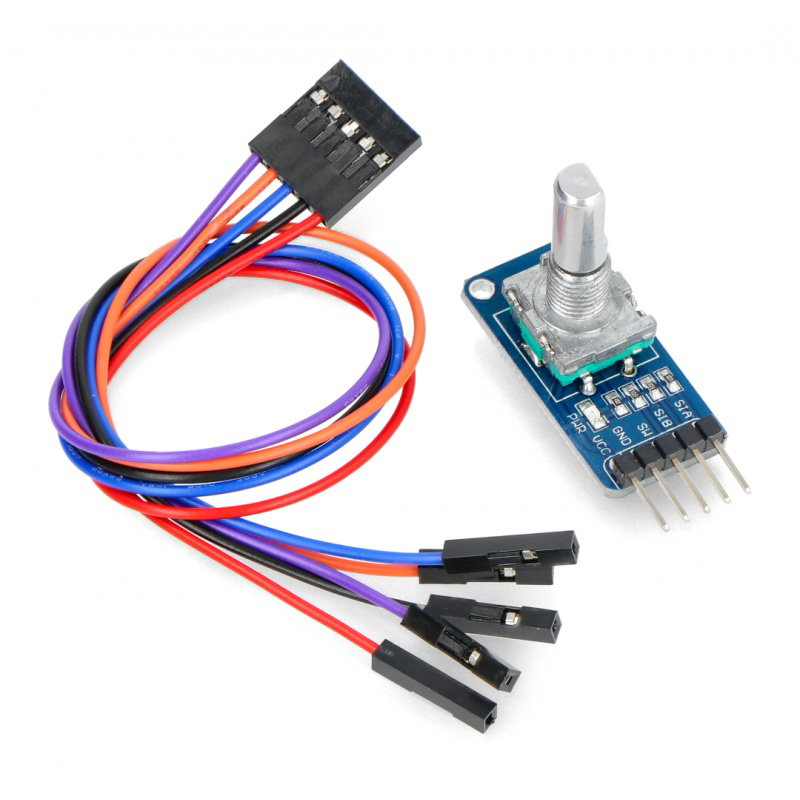

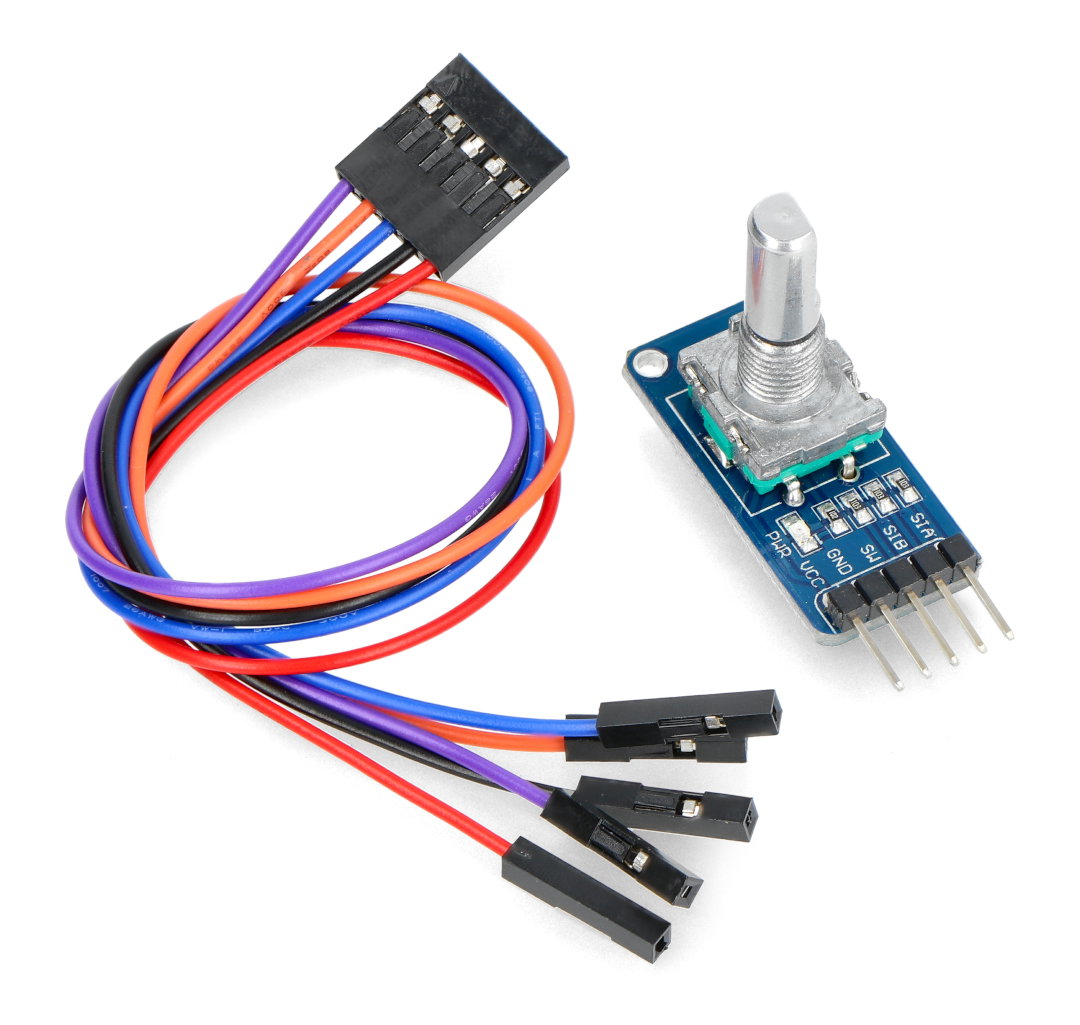

Dem Modul liegt ein Anschlusskabel mit Buchsenklemmen bei.

Sensorunterstützung

Der Sensor hat einen 5-poligen Stecker mit den digitalen Ausgängen SIA, SIB und SW, der mit dem Kabel des Mikrocontrollers, zB Arduino , verbunden werden sollte.

Czujnik obrotu Waveshare

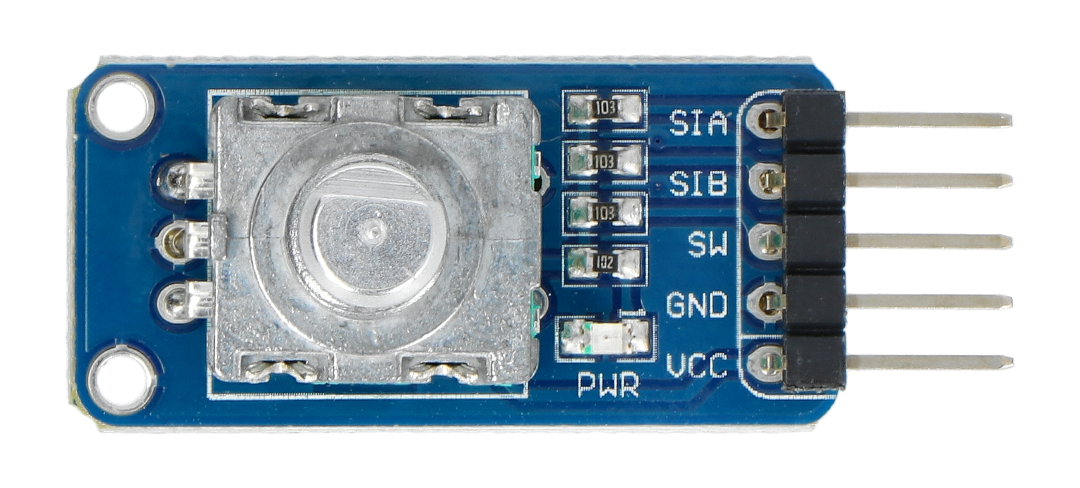

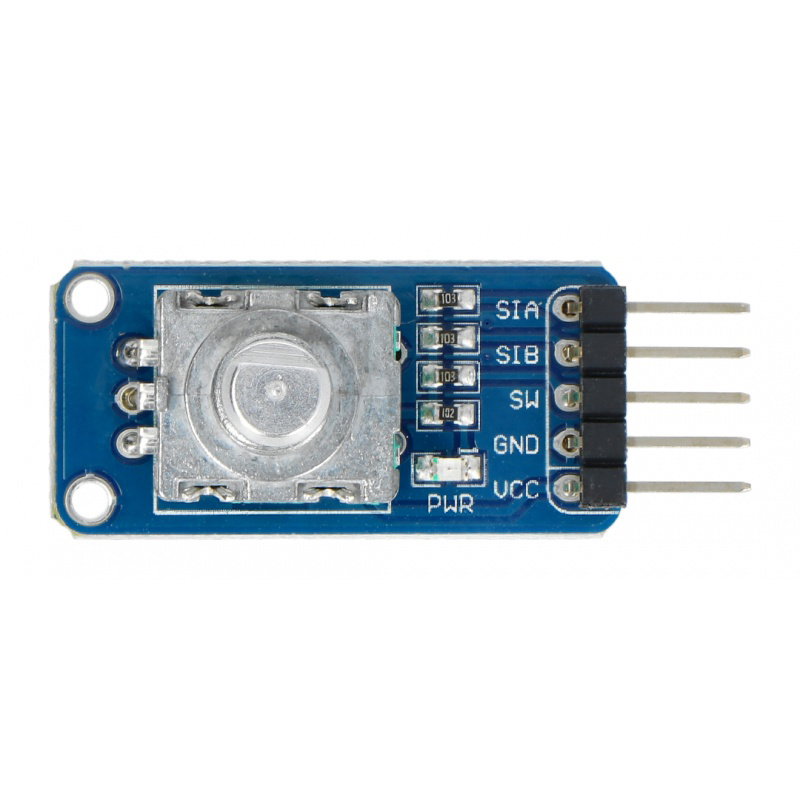

Stift Beschreibung
VCC Versorgungsspannung von 3 V bis 5,3 V.
Masse Die Masse des Systems.
SW Ausgangssignal, digital vom Taster.
SIA Frequenzausgang von Quadratur-Encoder A.
SIB Frequenzausgang vom Quadratur-Encoder B.

Das Produkt ist mit Arduino kompatibel

Der Hersteller hat eine Bedienungsanleitung mit einem Beispielprogramm für Arduino und STM32 vorbereitet.

Das Funktionsprinzip von Encodern

Spezifikation des Rotationssensors

  • Versorgungsspannung: von 3,0 V bis 5,3 V

  • Erkennt Rechts- und Linkslauf
  • Anzahl der Schritte in 360 °: 20 Schritte
  • Drehknopf
  • Modulabmessungen: 32 x 15 mm

Rotationssensor Impulsgeber mit Knopf - Modul - Waveshare 9533

Der Rotationssensor ist ein praktisches elektronisches Bauteil, das derzeit in vielen elektronischen Geräten verwendet wird. Dieses Gerät funktioniert sehr ähnlich wie ein Potentiometer, also ein analoges Element, das beispielsweise zur Lautstärkeregelung in Walkmans verwendet wird.

Im Gegensatz zu Potentiometern ermöglichen digitale Encoder es, die Anzahl der Schritte, die während der Drehung in jede Richtung ausgeführt werden, praktisch unendlich oft abzulesen (analoge Potentiometer haben einen begrenzten Bereich). Encoder werden auch als Impulsgeber bezeichnet - sie erzeugen Impulse, wenn sie während der Drehung aufeinanderfolgende Winkelwerte "kreuzen".

Encoder - Impulsgeber

Der angebotene Encoder hat eine relativ hohe Auflösung – eine 360-Grad-Drehung „teilt“ sich in 20 Schritte auf. Um das Gerät ordnungsgemäß mit Strom zu versorgen, muss der Strom mit einer Spannung im Bereich von 3 V bis 5,3 V verbunden werden.

Der Encoder kann beispielsweise an ein Arduino-Board angeschlossen werden und lässt sich leicht ablesen, um welchen Wert er gedreht wurde. Durch die Implementierung einer geeigneten Software in das Gerät können Sie mit dem Impulsgenerator die Helligkeit der Beleuchtung, die Musiklautstärke, die Empfindlichkeit von Sensoren steuern oder mit dem Drehknopf durch das Menü der erstellten Oberfläche navigieren.

Schalter - Typ monostabil
Schaltfläche - Typ Joystick + Modul
Schalter - Form rechteckig
Schalter - Hintergrundbeleuchtung nein
Farbe blau
Länge 32mm
Breite 15,0 mm
Prüfen 4
PAKETBREITE 6 cm
PAKETHÖHE 9 cm
PAKETTIEFE 1 cm
PAKETGEWICHT 0.011 kg
