Produktbeschreibung: Thumb Joystick with button v2 - module with board - Iduino ST1079
Joystick ähnlich wie analoge Geräte, die beispielsweise in Controllern der PlayStation 2 verwendet werden Die Erkennung der Bewegungsrichtung erfolgt durch zwei Potentiometer - eines (4,7 k Ω ) für jede Achse. Das Gerät hat auch eine Taste, die durch Drücken des Knopfes aktiviert wird .
Zum Betrieb des Geräts wird lediglich ein Mikrocontroller mit Analog-Digital-Wandler (Analogeingang bei Arduino ) benötigt. Die Information über die Position des Knopfes wird über ein analoges Signal übertragen, bei dem die Spannung der gegebenen Position entspricht. Jede Achse hat einen separaten Analogausgang. Der Zustand des Tasters wird vom digitalen Ausgang erkannt, der bei Aktivierung Low wird.
Anschließen des Moduls
Bei der Verwendung der Joystick-Anschlussplatine kommt es auf den Anschluss folgender Leitungen an:
- VCC - Versorgungsspannung (5 V).
- GND - Die Masse des Systems.
- VRx - Analogausgang für die vertikale Achse (in Mittelstellung ist der Wert die Hälfte der Versorgungsspannung VCC / 2).
- VRy - Analogausgang für die horizontale Achse (in der mittleren Position ist der Wert die Hälfte der Versorgungsspannung VCC / 2).
- SW - Das digitale Signal der Taste erreicht beim Einschalten den Wert von GND, beim Ausschalten - es schwebt - Sie müssen also der Stromversorgung einen Pull-up-Widerstand hinzufügen.
Warnung!
|

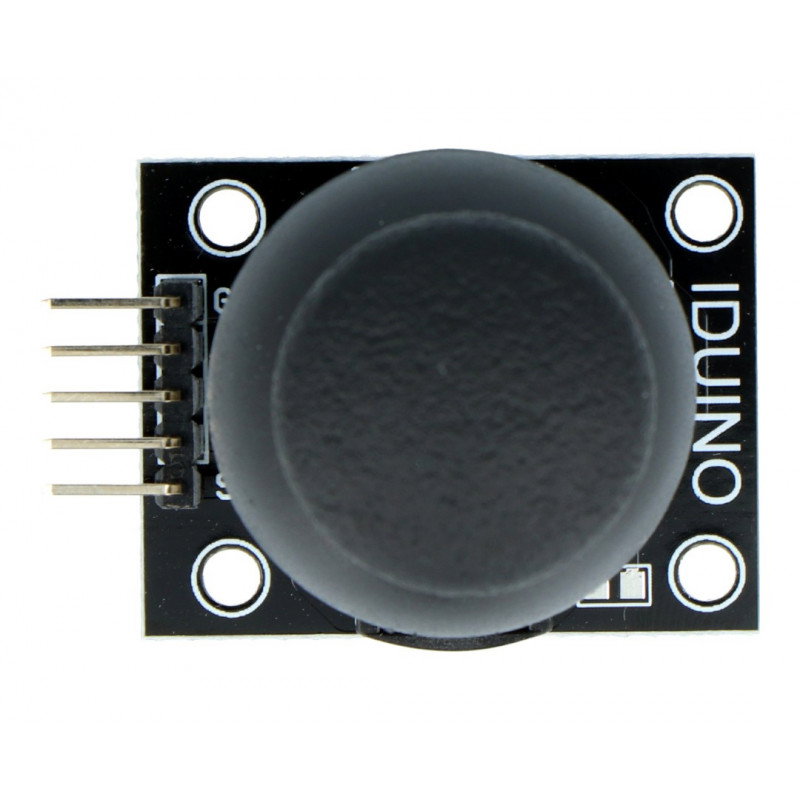

Daumen-Joystick mit Taste v2 - Modul mit Platine - Iduino ST1079

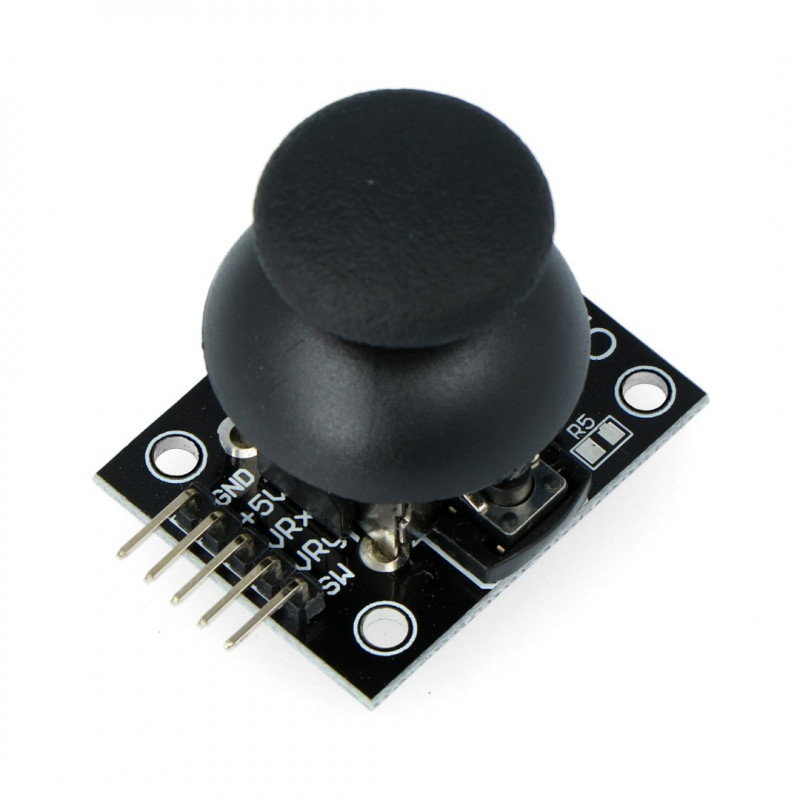

Es gibt 4 Befestigungslöcher auf der Platine, um eine stabile Position zu gewährleisten. Klar beschriebene Pins erleichtern die korrekte Verbindung des Thumb Joysticks mit der v2-Taste.
Darüber hinaus wurde der Knauf mit rutschfestem Material überzogen, das eine komfortable Nutzung gewährleistet. Dieser Joystick zeichnet sich durch Leichtgängigkeit und einen großen Bewegungsbereich aus.
Zusätzliche Informationen Daumen-Joystick mit v2-Taste und Modul mit Iduino-Platine
Der vorgestellte Joystick mit dem Iduino-Board zeichnet sich aufgrund seiner präzisen und zuverlässigen Arbeitsweise durch ein breites Einsatzspektrum aus. Es kann erfolgreich zur Steuerung von Servos verwendet werden. Darüber hinaus eignet es sich perfekt als ferngesteuerte Robotersteuerung.
Daumen-Joystick mit einer Taste v2 - Modul mit einer Platine - Iduino ST1079 ist einfach zu programmieren, sodass es von Anfängern, die Elektronik und Robotik lieben, erfolgreich eingesetzt werden kann. In der Kategorie Joystick, Arduino Joystick gibt es noch weitere Modelle, die sich in Design, Anschluss und Größe unterscheiden.
