Produktbeschreibung: Joystick-Adapter - mit D-SUB 15-poligem Anschluss - I2C - STEMMA QT / Qwiic - Adafruit 5753
Ein Board von Adafruit in Form eines Adapters, mit dem ein Joystick schnell in ein Projekt eingefügt werden kann. Es verfügt über einen 15-poligen D-SUB-Anschluss, an den jeder klassische PC-Joystick angeschlossen werden kann. Außerdem ist es mit einem ATtiny816-Chip mit I2C-Kommunikation ausgestattet. Unter den Pinouts auf der Platine finden wir auch zwei STEMMA QT / Qwiic-Anschlüsse, die es ermöglichen, das Modul mit jedem Entwicklungsmodul zu verbinden. Es eignet sich für die Nachrüstung von bereits abgeschlossenen Projekten, ohne dass die bestehende Installation verändert werden muss. Das Kit enthält auch Goldpin-Steckverbinder mit einem Raster von 2,54 mm, die selbst gelötet werden müssen.
Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt, das Ihnen den Einstieg in das Produkt erleichtert. Probieren Sie es aus!
![](https://cdn1.botland.de/img/art/inne/23816_2b.jpg)

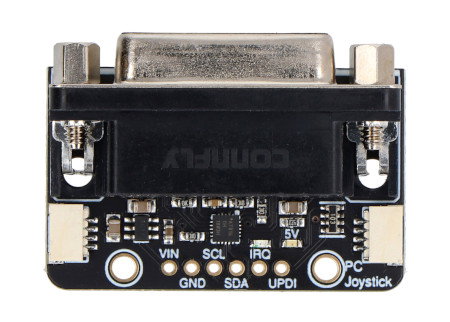

Joystick-Adapter - mit D-SUB 15-poligem Stecker - I2C - STEMMA QT / Qwiic - Adafruit 5753.

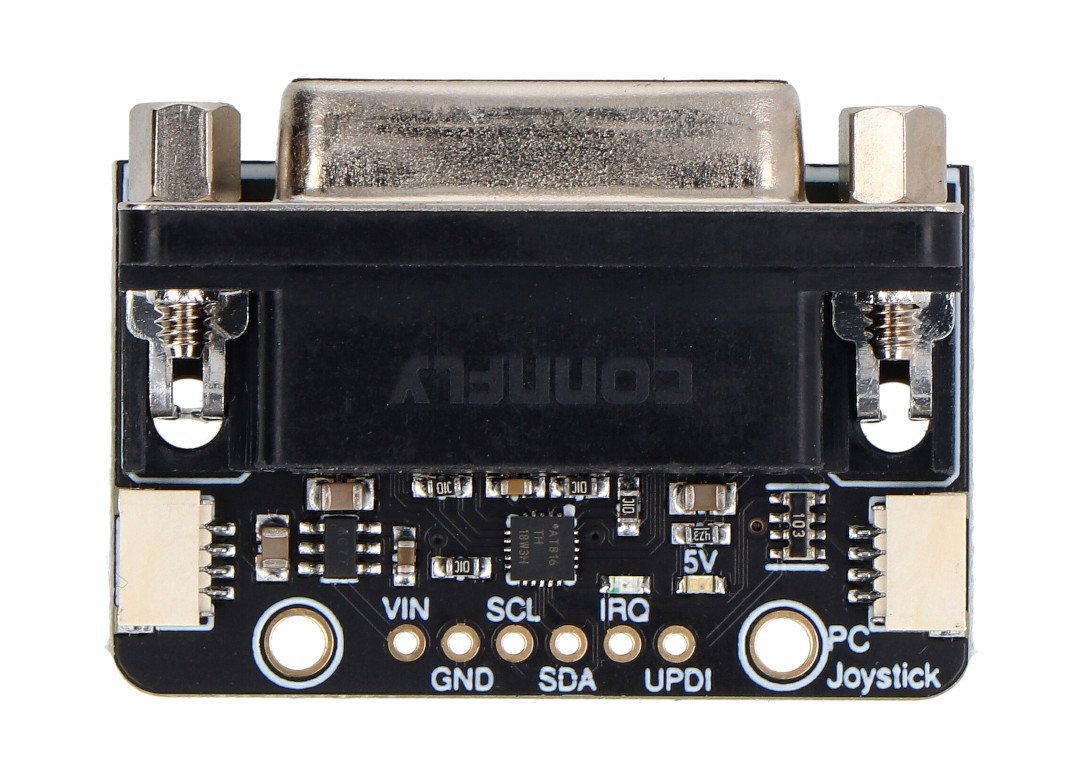

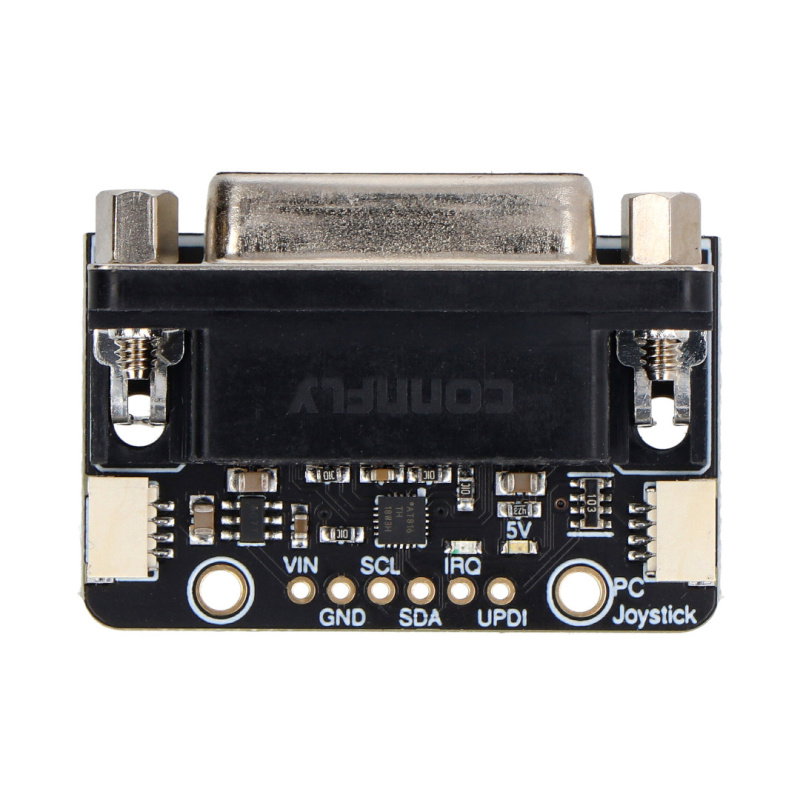

Beschreibung der Pinbelegung
- VIN - Stromversorgungspin mit einer Spannung von 3 V bis 5 V,
- GND - System-Masse,
- SCL - I2C-Bus-Taktleitung,
- SDA - I2C-Bus-Datenleitung,
- IRQ - Interrupt-Ausgangspin; er kann so konfiguriert werden, dass die angeschlossene Diode pulsiert, wenn ein Eingangssignal vom angeschlossenen Joystick erkannt wird,
- UPDI - Programmier- und Debugging-Schnittstelle.
Verwenden Sie das Modul für ein Projekt mit Arduino? Dann benötigen Sie die Adafruit_Seesaw Bibliothek.
Technische Spezifikation des Boards
- Modultyp: Joystick-Adapter
- Kommunikationsschnittstelle: I2C-Bus
- Bus-Adresse: 0x49
- Pinouts: Lötfelder, 1x D-SUB 15-pin Stecker, 2x STEMMA QT / Qwiic Stecker
- Abmessungen des Moduls: 40,7 x 29 x 17 mm
- Gewicht: 14,1 g

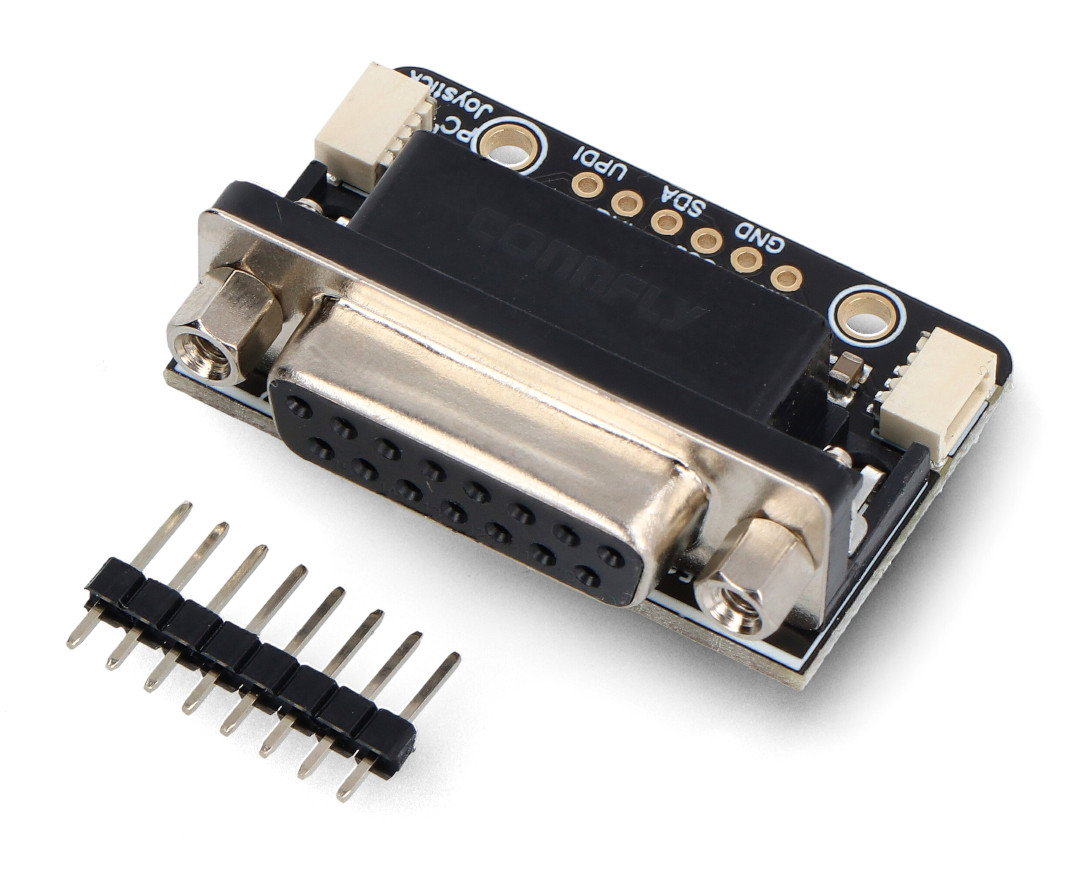

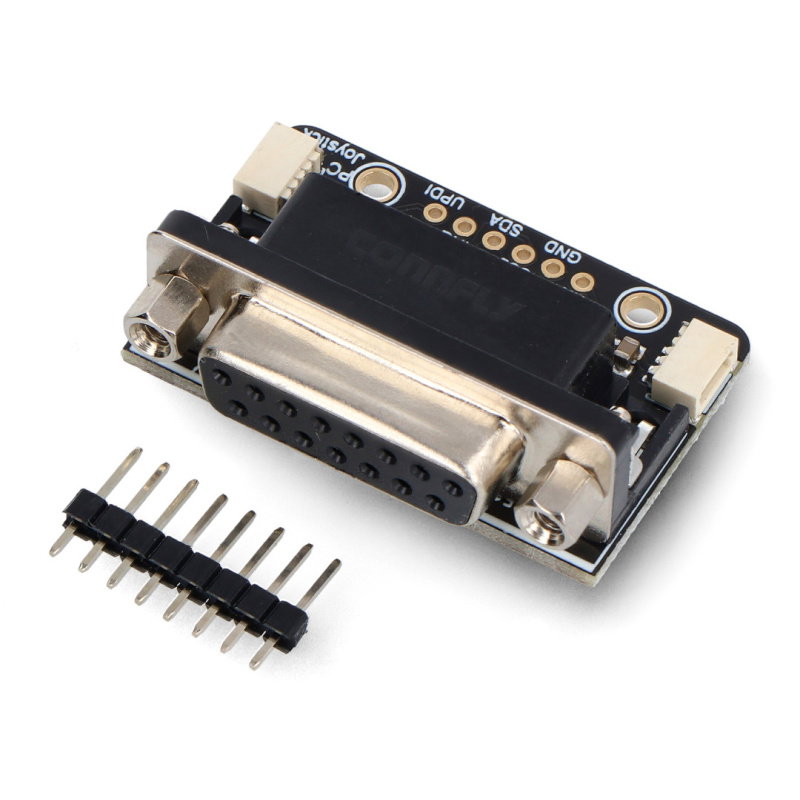

Inhalt des Kits
- Joystick-Adapter - mit D-SUB 15-poligem Stecker - I2C - STEMMA QT / Qwiic - 1 Stück
- Goldstiftleiste 1x6 - 2,54 mm Abstand - 1 Stück
In unserem Angebot finden Sie auch viele Joysticks für Arduino. Wir laden Sie ein, sich mit dem verfügbaren Angebot vertraut zu machen.
