Produktbeschreibung: Portability Shield - Overlay mit 1,3'' OLED-Display und Joystick - SparkFun DEV-27510

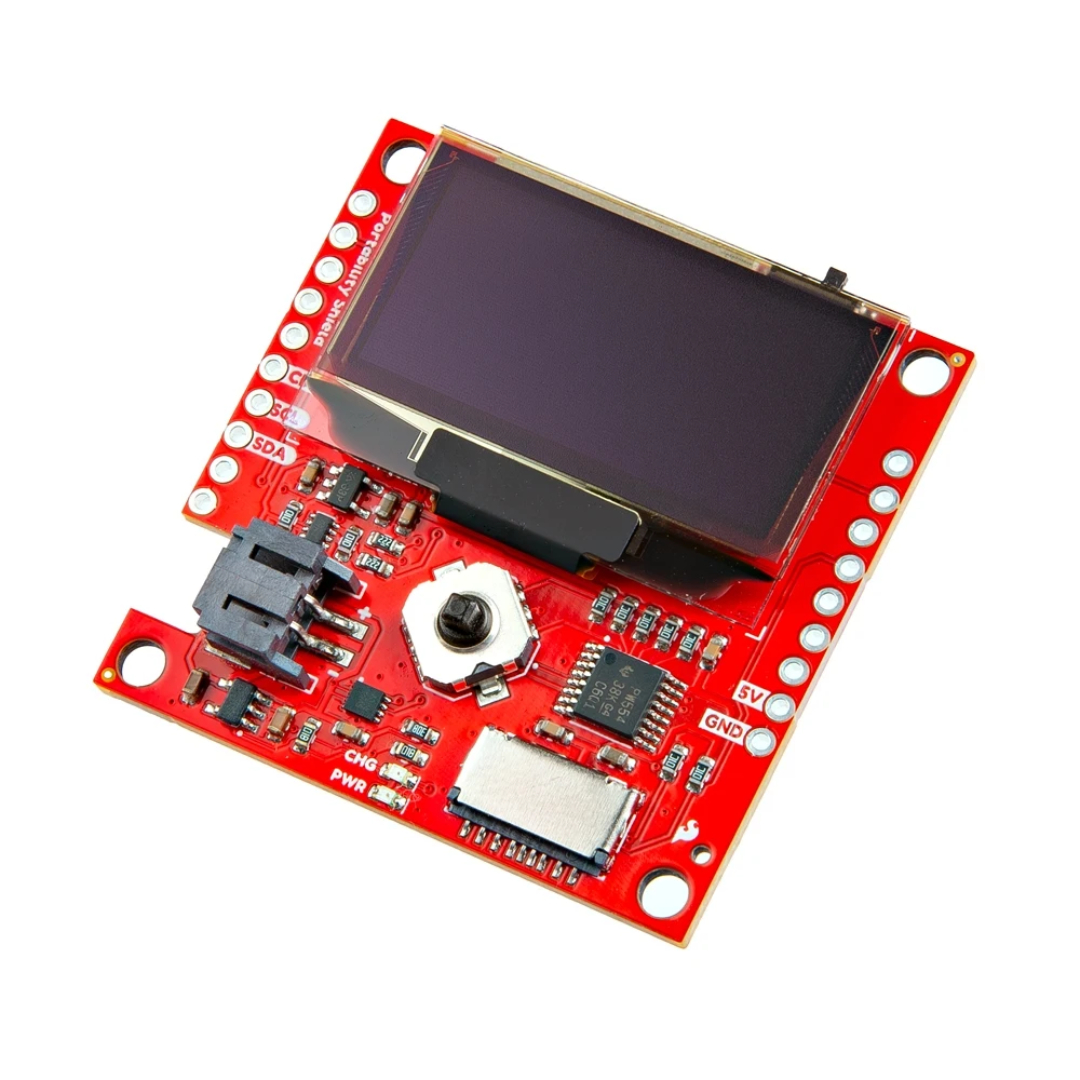

Das Portability Shield von SparkFun ist ein komplettes Interface-Overlay, das kompatiblen Entwicklungsboards eine Reihe von Funktionen hinzufügt, die für Feldanwendungen nützlich sind. An Bord befinden sich ein Li-Pol-Akkusockel, ein MCP73831T-Ladegerät mit einem Ladestrom von ca. 500 mA, eine MAX17048-Akkustandsanzeige und ein Netzschalter mit einer LM66200-Diode für einen niedrigen Stromverbrauch im Schlafmodus (~4 μA). Mit einem 1,3"-OLED-Display, einem Fünf-Wege-Joystick und einem microSD-Slot sind vollständige Benutzeroberflächen, Datenprotokollierung und Menübedienung möglich. Die Kommunikation mit den Komponenten erfolgt über I2C (für OLED, Joystick und Batterieanzeige) und SPI (für die microSD-Karte). Das Modul ist so konzipiert, dass es mit einer Reihe von Boards kompatibel ist - unter anderem mit der RTK Postcard, mit der es ein komplettes mobiles Kit bildet.
Portability Shield - Overlay mit 1,3'' OLED-Display und Joystick - SparkFun DEV-27510.
Das Portability Shield von SparkFun ist ein komplettes Interface-Overlay, das kompatible Entwicklungsboards um eine Reihe von Funktionen erweitert, die für Feldanwendungen nützlich sind.Besondere Merkmale
- 1,3-Zoll-OLED-Display - arbeitet mit dem I2C-Bus, Standardeinstellung 0x3D (kann auf 0x3C geändert werden)
- 5-Wege-Joystick - unterstützt durch GPIO-Porterweiterung PCA9554, bietet intuitive Schnittstellennavigation
- Reibschlüssiger microSD-Steckplatz - ermöglicht das Schreiben von Daten über die SPI-Schnittstelle
- Stromversorgung aus Li-Pol-Akku oder über VIN-Leitung (5 V) - integriertes Ladegerät MCP73831T mit maximalem Strom von 500 mA
- Eingebaute Batteriestandsanzeige - MAX17048 Chip mit I2C-Kommunikation
- ON/OFF-Schalter - implementiert mit LM66200-Diode, gewährleistet minimalen Stromverbrauch im Schlafmodus (~4 μA)
Anwendungen in der Praxis
Das SparkFun Portability Shield ist ideal für Projekte, die Portabilität, Batteriestrom und Benutzerinteraktion im Feld erfordern. Es kann für mobile Datenerfassung, Ortungsgeräte, Diagnosesysteme und Feldsteuerungen verwendet werden. Es eignet sich hervorragend als Schnittstelle für Boards wie die RTK Postcard und andere, die mit dem SparkFun-Format kompatibel sind.

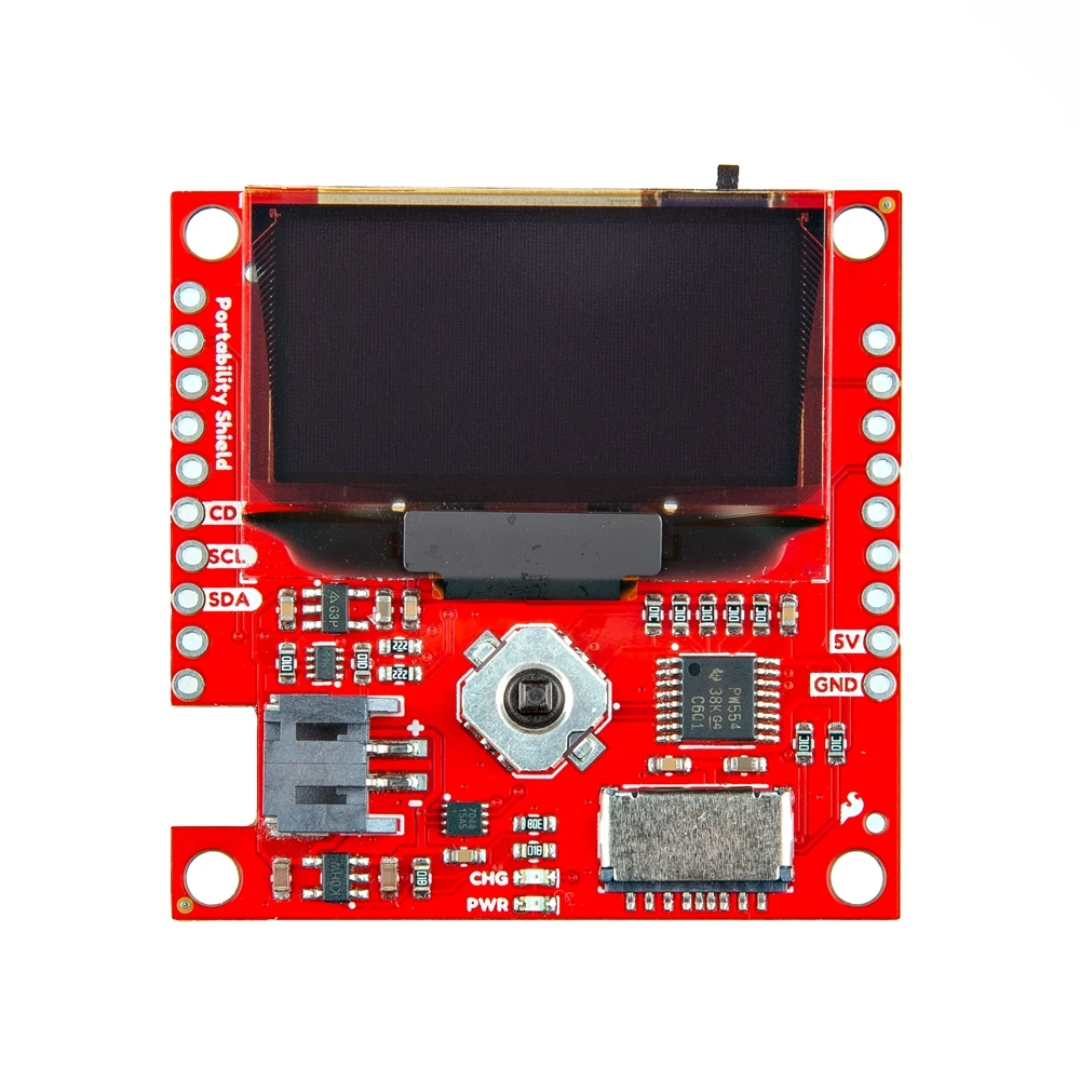

Auf dem Modul befinden sich ein Li-Pol-Akkusockel, ein MCP73831T-Ladegerät, eine MAX17048-Akkustandsanzeige und ein LM66200-Dioden-Leistungsschalter.

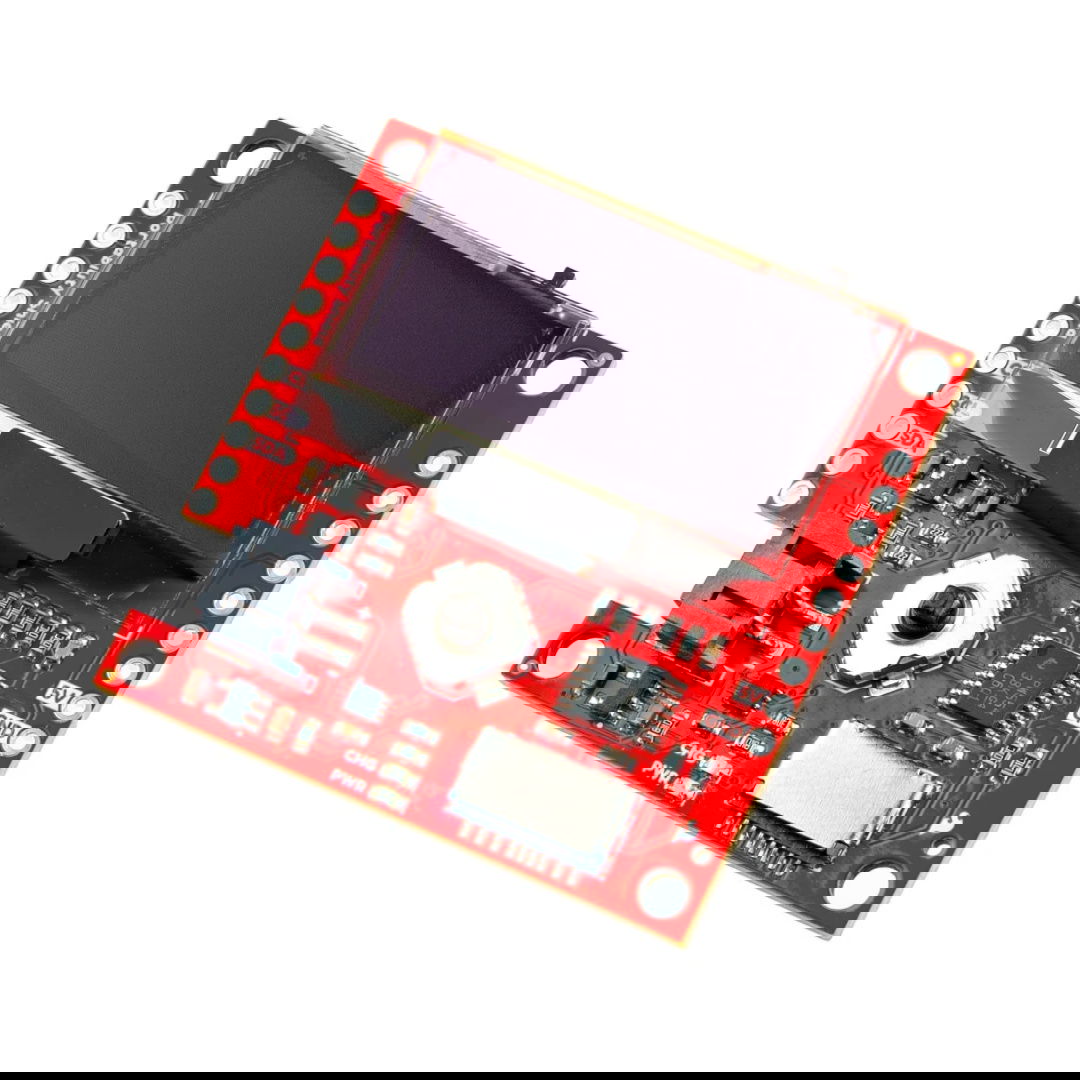

Das Modul wurde so konzipiert, dass es mit einer Reihe von Boards kompatibel ist - unter anderem mit der RTK Postcard, mit der es ein komplettes mobiles Kit bildet.Technische Daten des Overlays
- Stromversorgung: 5 V (über VIN-Anschluss oder LiPo-Akku)
- OLED-Anzeige: 1,3'', I2C-Schnittstelle, Adresse 0x3D (Standard) / 0x3C
- Li-Pol-Ladeschaltung: MCP73831T, Ladestrom ca. 500 mA
- Batterieladezustandsanzeige: MAX17048, Kommunikation über I2C (Adresse 0x36)
- Netzschalter: basierend auf LM66200 Chip, Stromaufnahme im OFF-Modus ~4 μA
- Spannungsstabilisator: AP2112K - Ausgangsspannung 3,3 V
- Fünf-Wege-Joystick: gesteuert durch PCA9554-Expander (I2C-Adresse: 0x20)
- MicroSD-Kartensteckplatz: Reibschlüssige Montage, Kommunikation über SPI

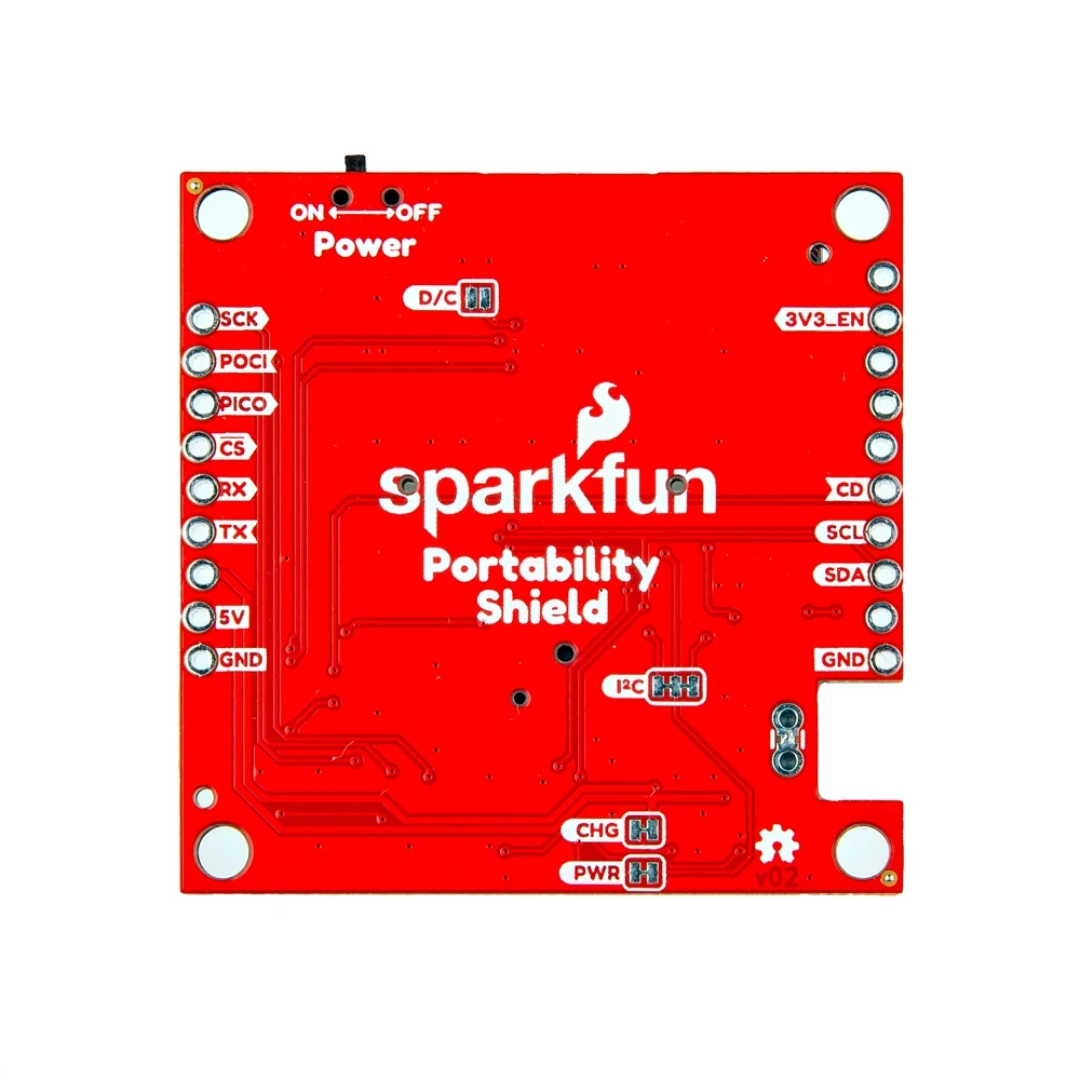

- Konfigurations-Jumper:
- Änderung der OLED-Display-Adresse (D/C)
- Aktivierung der I2C-Pull-up-Widerstände
- Betriebs-LED (PWR)
- Ladestatus-LED (CHG)

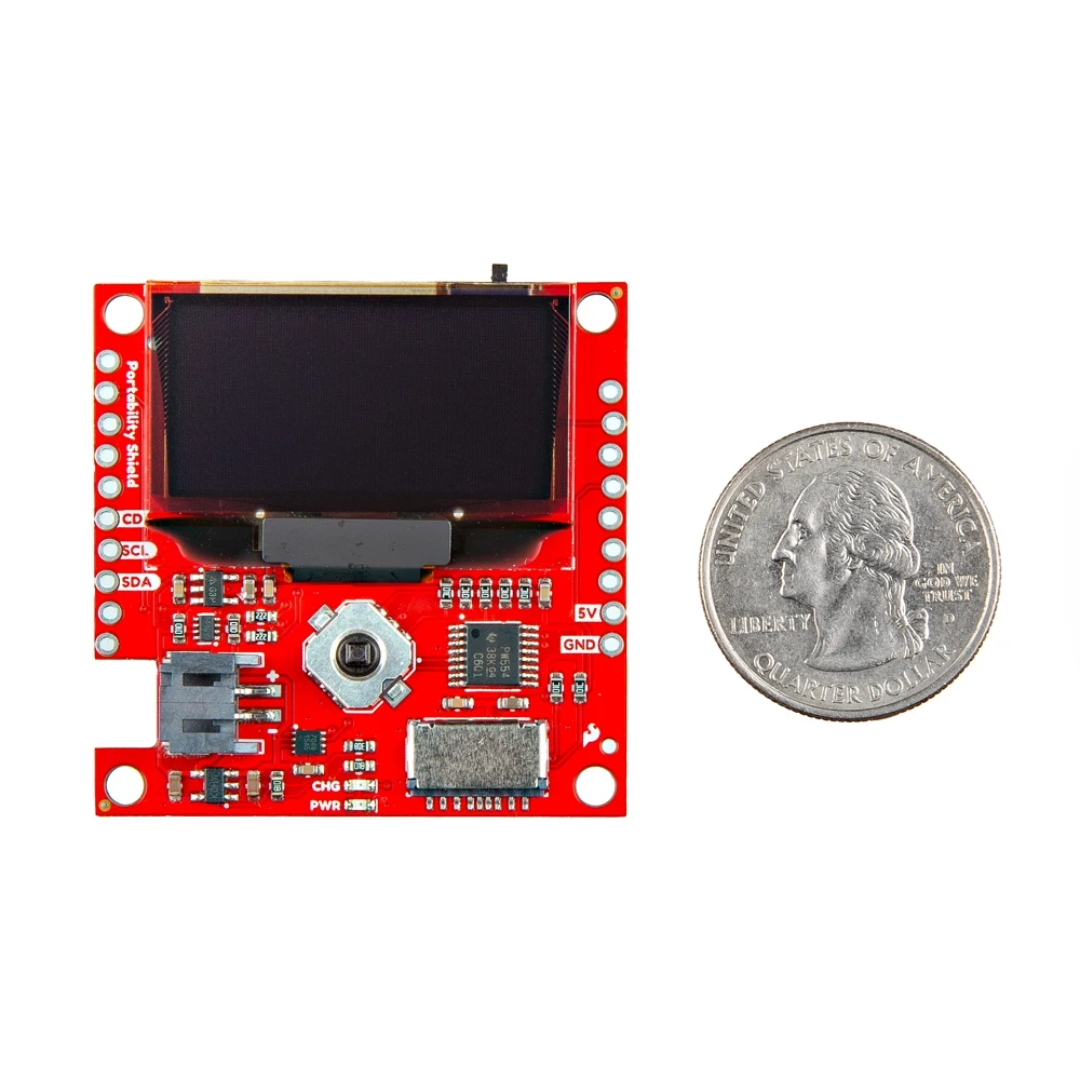

- Abmessungen der Platine: 43 mm x 43 mm
