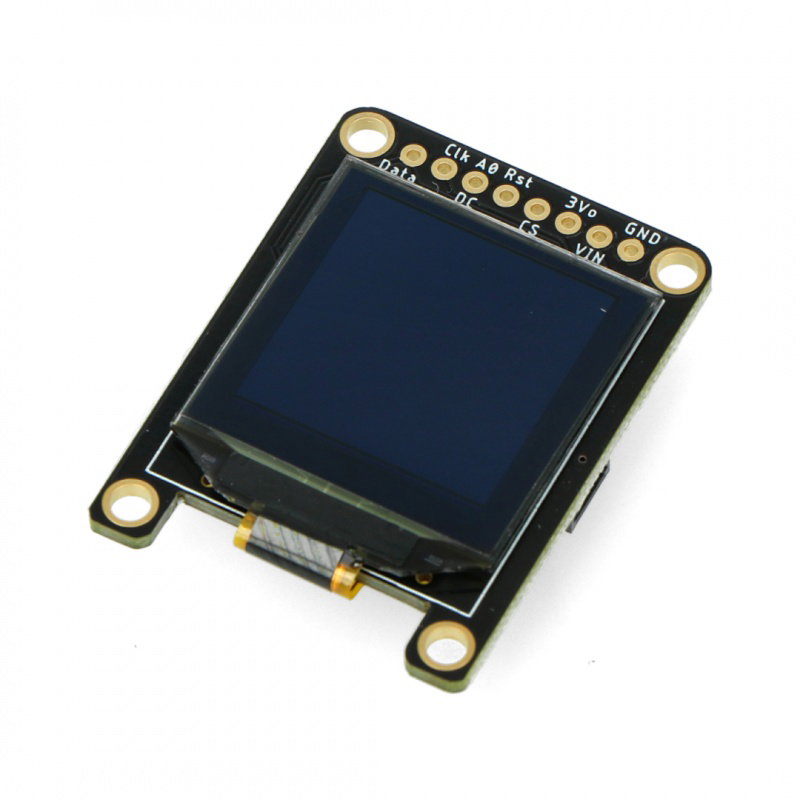

Produktbeschreibung: OLED-Display monochrome Grafik 1,12 '' 128x128px - STEMMA QT / Qwiic - Adafruit 5297
Grafisches Monochrom -OLED-Display von Adafruit . Der Bildschirm mit einer Diagonale von 1,12" und einer Auflösung von 128 x 128 Pixeln. Er basiert auf dem Treiberchip SSD1107 , der über I2C oder SPI kommuniziert. Das Display selbst wird hingegen mit 3,3 V oder 12 V versorgt, jedoch mit der Logikspannung beträgt 3,3 V oder 5 V dank des eingebauten Konverters Einfaches Anschließen ist dank der STEMMA QT/Qwiic-Anschlüsse möglich.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel
Der Hersteller hat ein Benutzerhandbuch und eine Bibliothek für Arduino vorbereitet. Im Adafruit-System finden Sie auch ein Beispiel für die Verbindung mit einem Raspberry Pi .

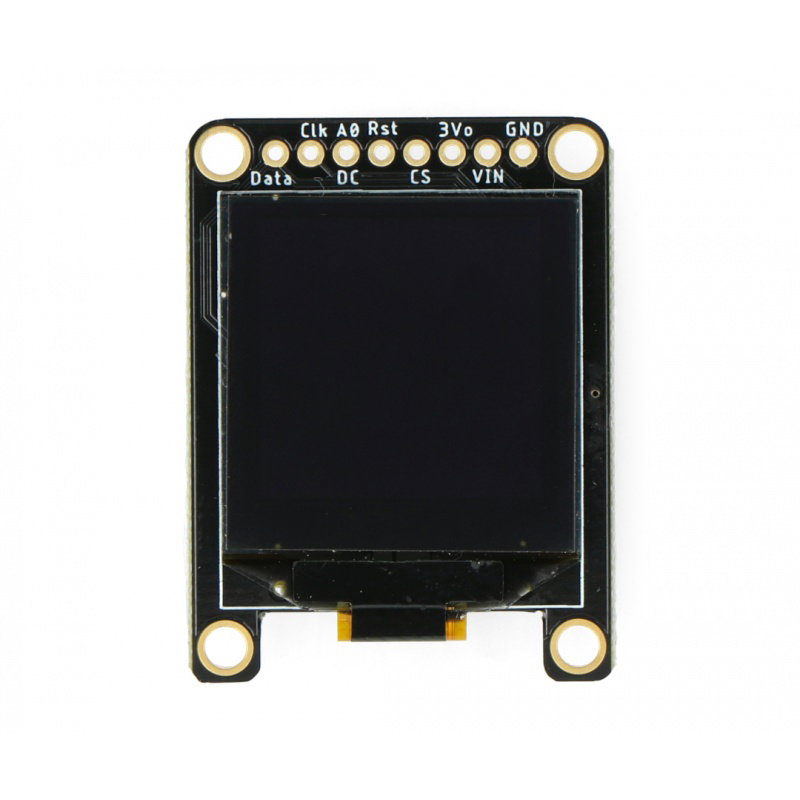

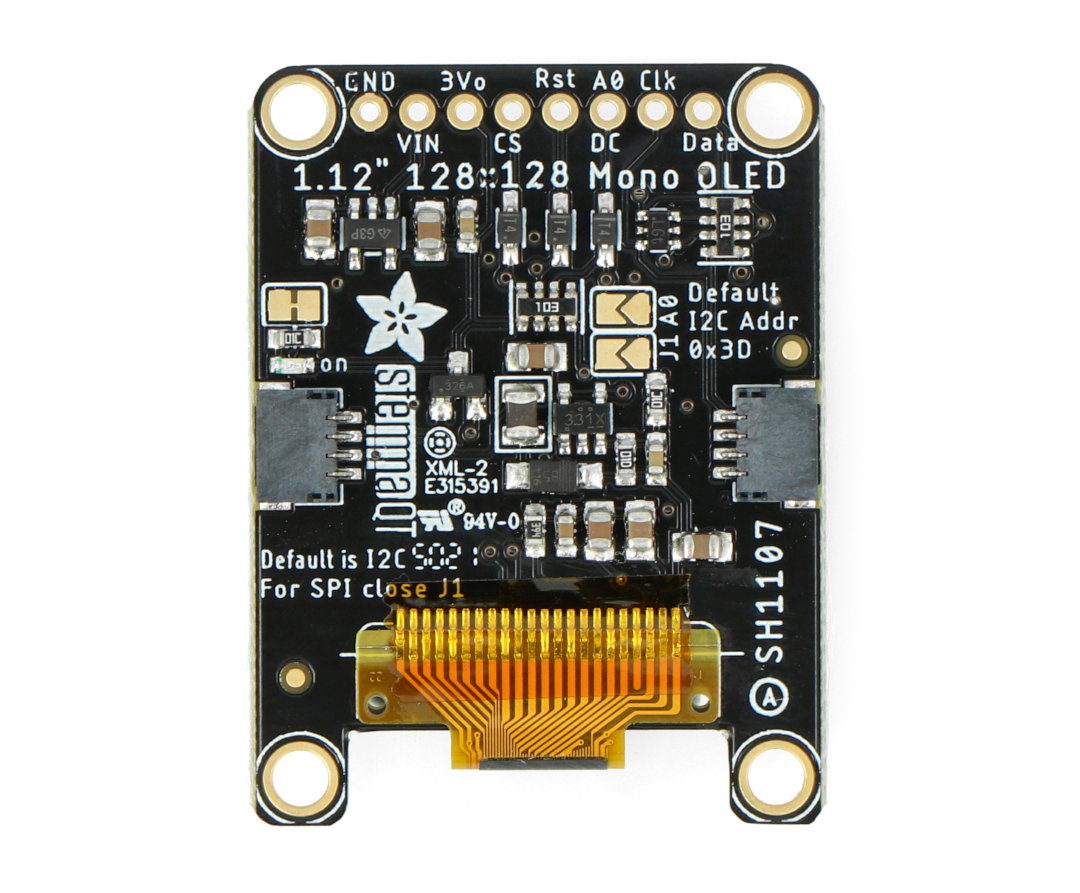

Leitungen des OLED-Anzeigemoduls.Leitungen des OLED-Anzeigemoduls
Das Modul ist mit STEMMA QT / QWIIC-Anschlüssen und Löchern zum Löten von Standard-Goldpin-Pins mit einem Rastermaß von 2,54 mm ausgestattet. Es verwendet die I2C- oder SPI-Schnittstelle für die Kommunikation.
- GND - die Masse des Systems
- VIN - Versorgungsspannung von 3 V bis 5 V
- 3Vo - Spannungsreglerausgang 3,3 V
- CS - Chip Select Geräteauswahl des SPI-Busses
- RST - Modul-Reset
- A0 / DC - Änderung der I2C-Busadresse / Datenleitung des SPI-Busses
- CLK - Taktleitung des I2C-Busses / Taktleitung des SPI-Busses
- Daten - Datenleitung des SDA I2C-Busses / Datenleitung des SPI-Busses
OLED-Display-Spezifikation
- Versorgungsspannung: von 3,3 V bis 5 V
- Diagonale: 1,12 "
- Auflösung: 128 x 128 Pixel
- Farbtiefe: monochrom (weiß)
- Moduldesign: COG
- Aktive Anzeigefläche: 20 x 20 mm
- Pixelgröße: 0,15 x 0,15 mm
- Helligkeit (cd/m2): 100 (typisch) bei 12 V
- Kommunikation: I2C / SPI
- Anschlüsse: STEMMA QT / Qwiic
- Abmessungen: 40,5 x 30,5 x 6 mm
- Gewicht: 6,4 g
- Im Set: Streifengoldnadel

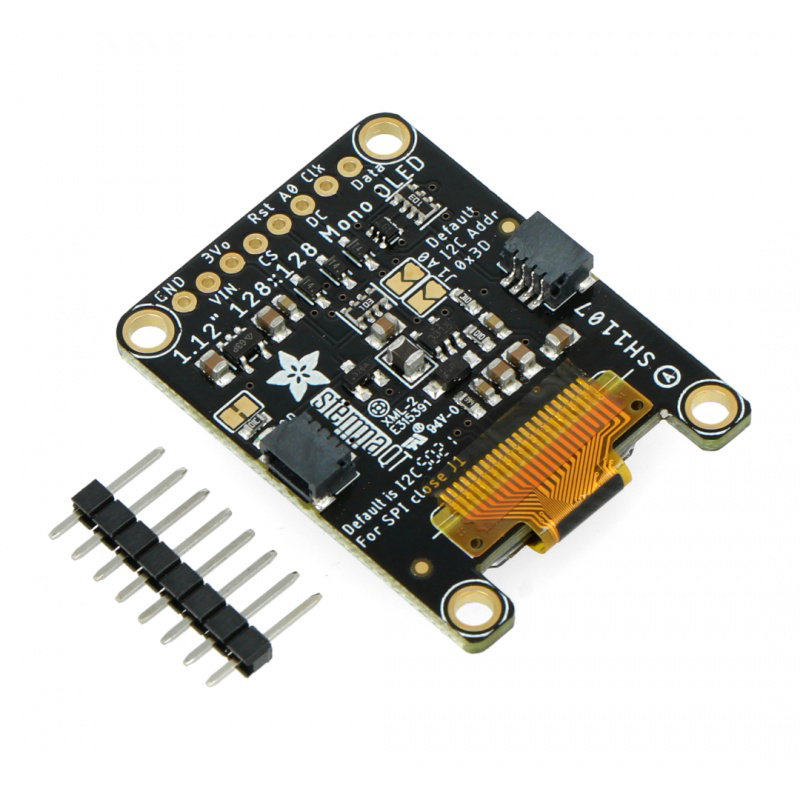

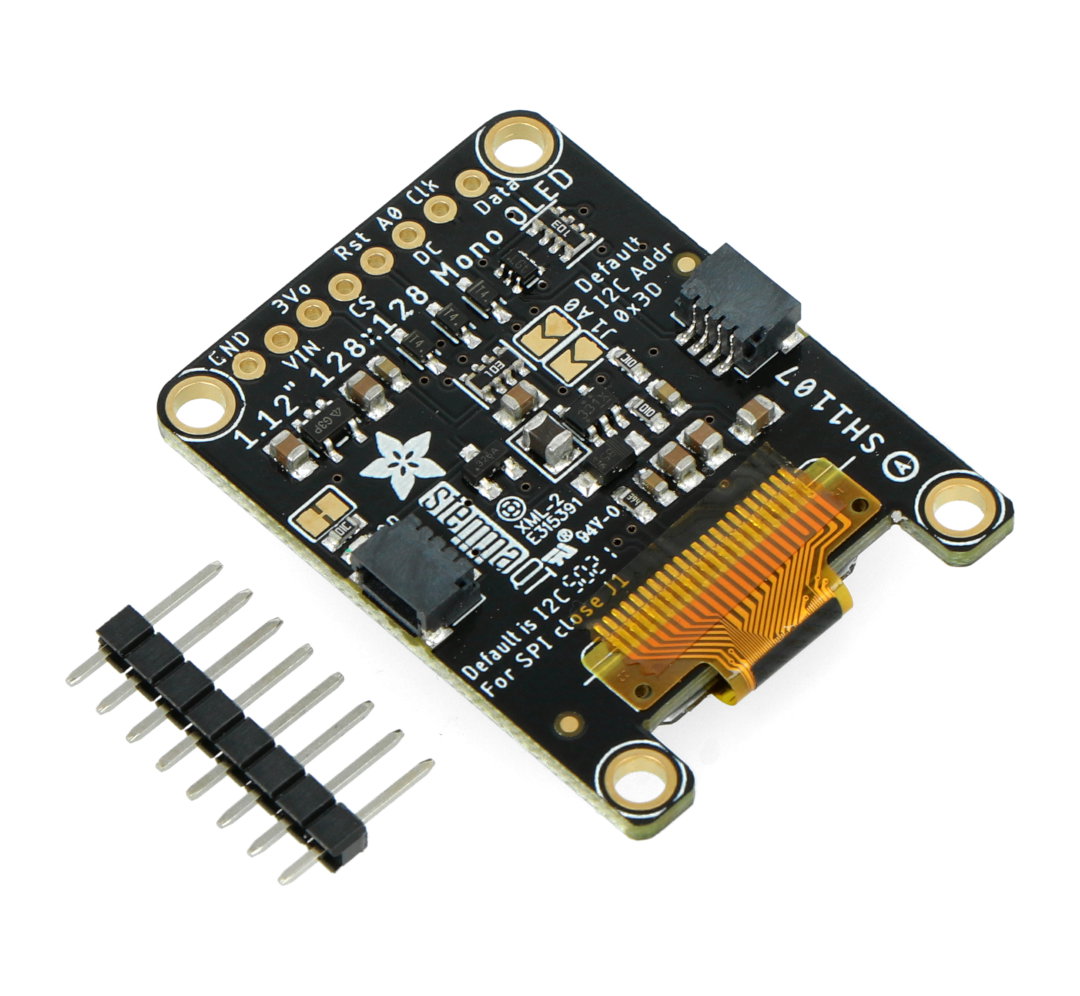

Inhalt des Kits.
