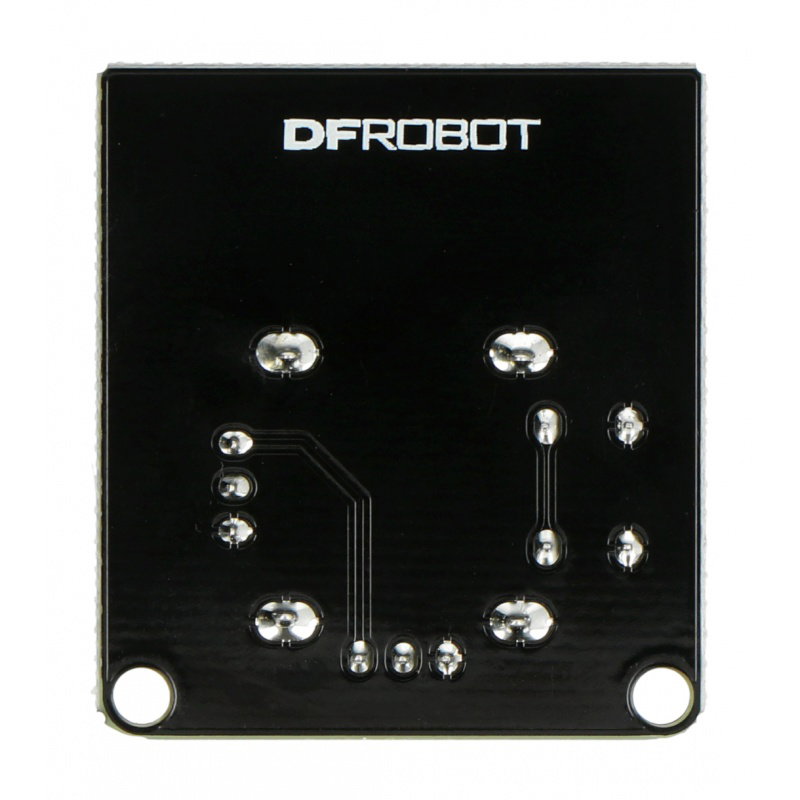

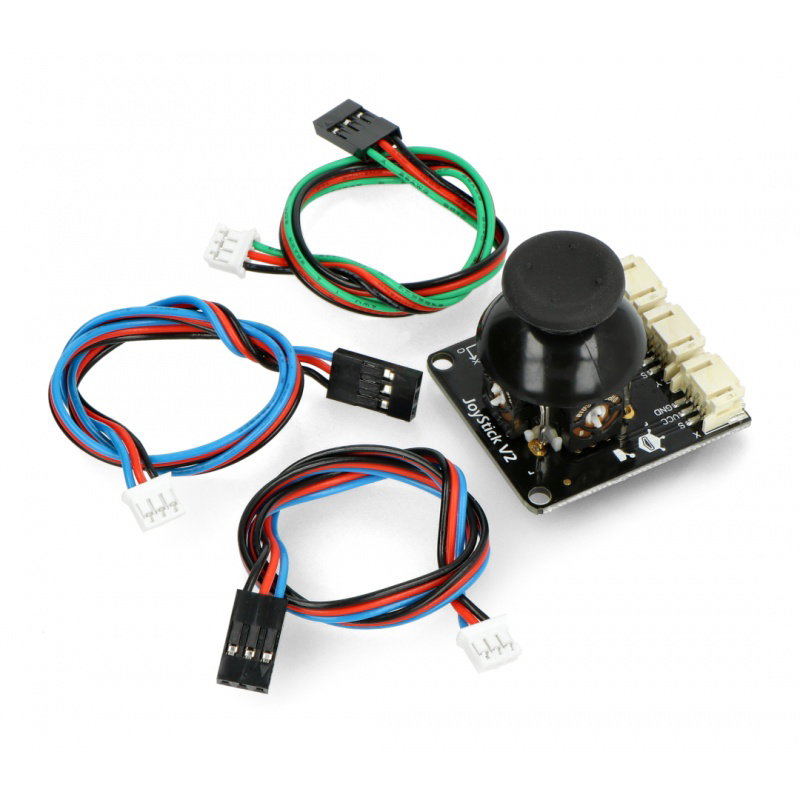

Produktbeschreibung: DFRobot Gravity - Thumb Joystick mit einer Taste - Modul mit einer Platine

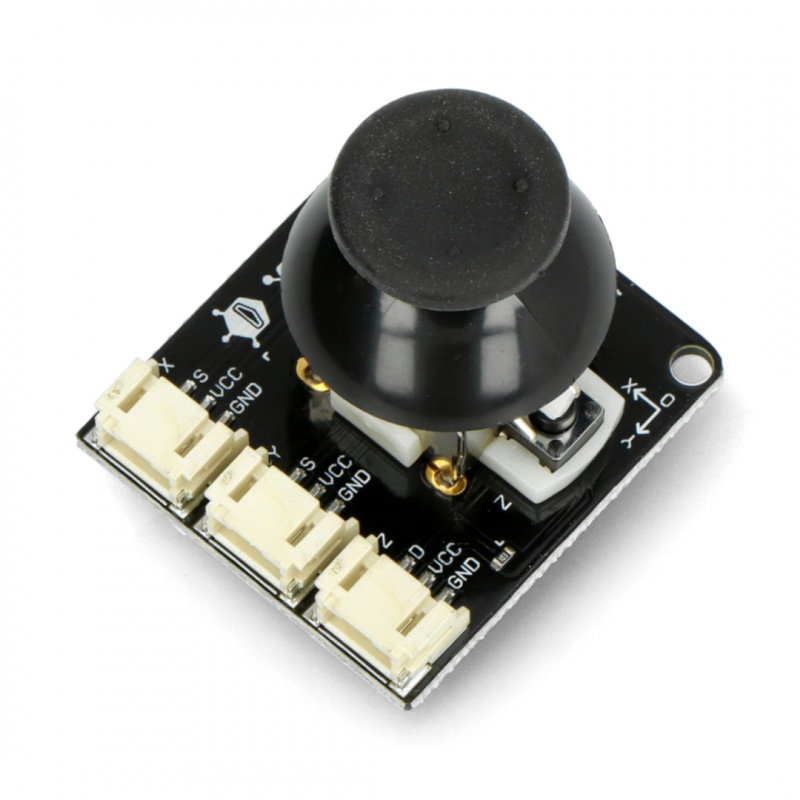

Joystick ähnlich wie analoge Geräte , die beispielsweise in Gamecontrollern verwendet werden . Die Erkennung der Bewegungsrichtung wird durch zwei Potentiometer realisiert - eines (10 kΩ ) für jede Achse. Das Gerät hat auch eine Taste, die durch Drücken des Knopfes aktiviert wird .
Verbindung

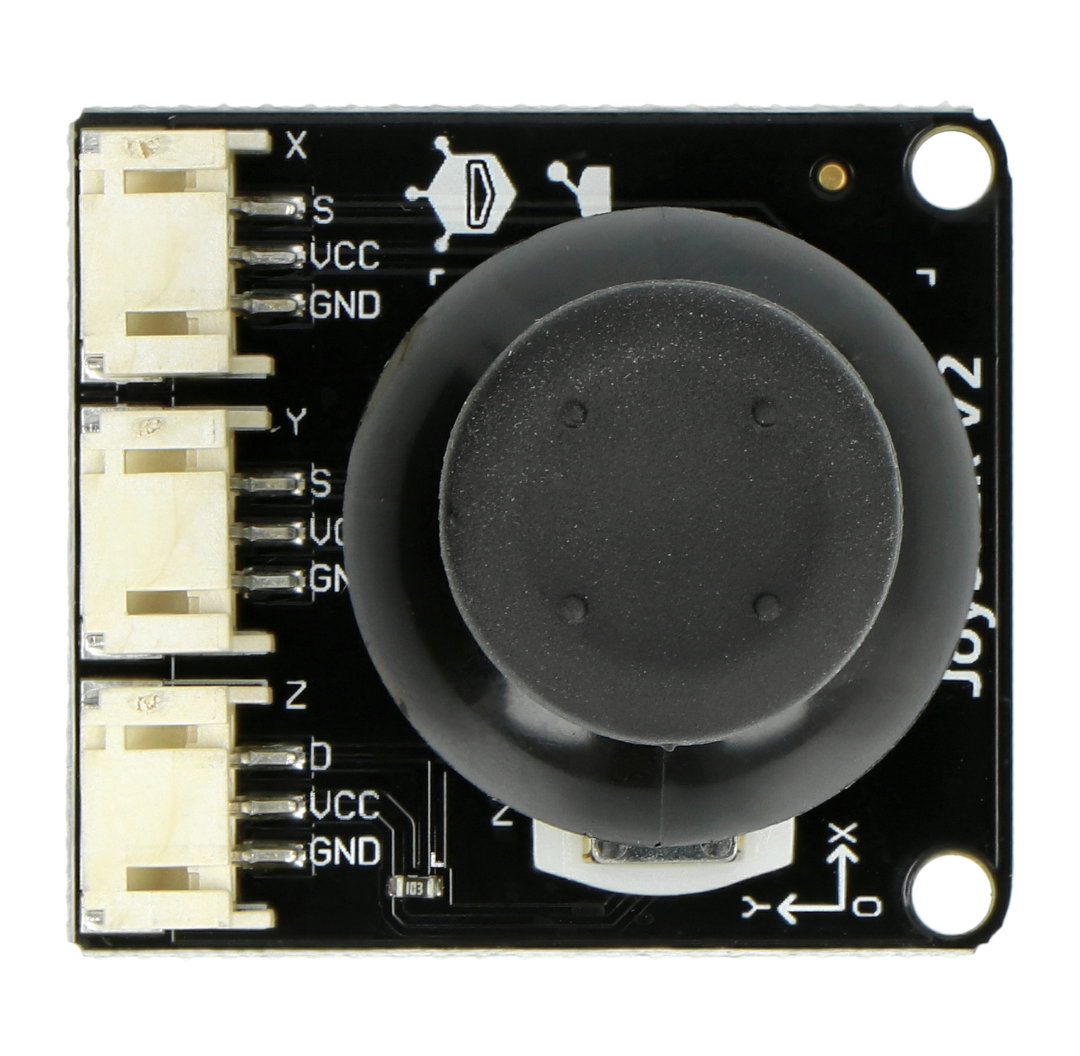

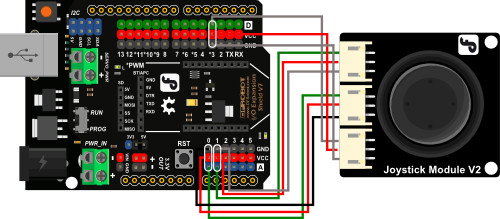

Der Joystick ist mit Gravity-Anschlüssen ausgestattet, mit denen Sie ihn mithilfe des Gravity v7.1-Pin-Expanders direkt an das Arduino-Board anschließen können.
Die Information über die Position des Knopfes wird über ein analoges Signal übertragen, bei dem die Spannung der gegebenen Position entspricht. Jede Achse hat einen separaten analogen Ausgang. Der Zustand des Tasters wird vom digitalen Ausgang erkannt, der bei Aktivierung Low wird.
| Das Produkt ist mit Arduino kompatibel Für Arduino-Anwender hat der Hersteller eine Anschlussanleitung mit Beispielcode vorbereitet. |

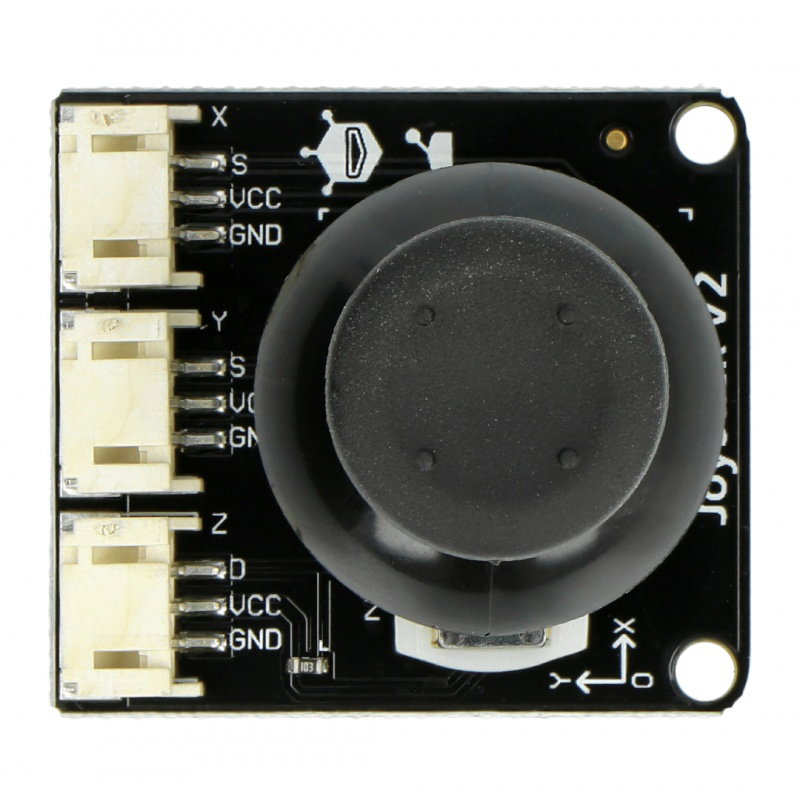

DFRobot Gravity-Thumb Joystick mit einem Button-Modul mit Platine .
Spezifikation
- Versorgungsspannung: von 3,3 V bis 5 V
- Potentiometerwiderstand: 10 kΩ
- Schnittstelle:
- 2 x analog
- 1 x digital
- Gravitationsanschlüsse
- Abmessungen: 35 x 39 mm
- Gewicht: 15 g
