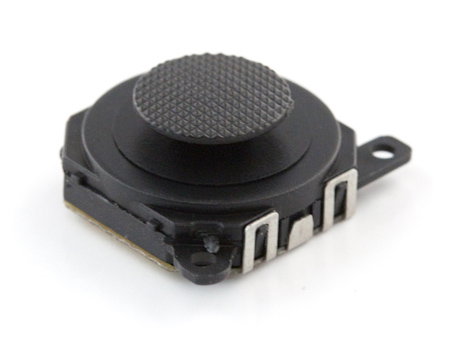

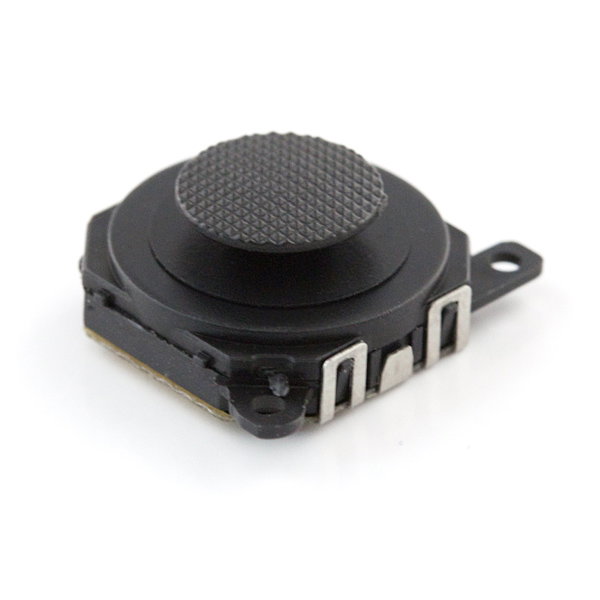

Produktbeschreibung: Thumb Slide Joystick – SparkFun COM-09426

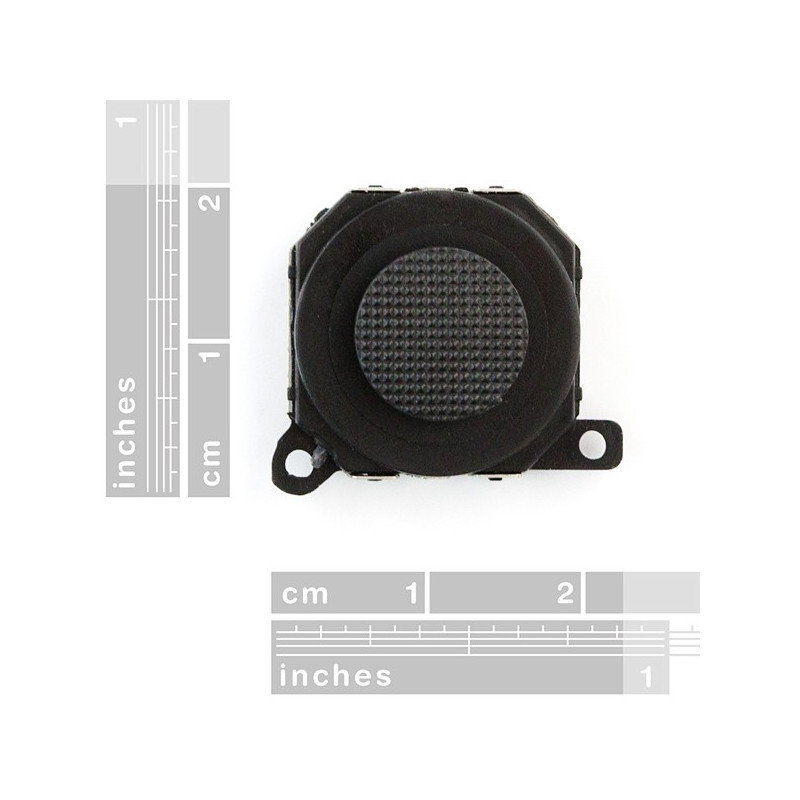

Analoger resistiver Joystick . Dieser Joystick unterscheidet sich von den anderen dadurch, dass er ein "Schlupfgefühl" hat . Der Abstand der Stifte beträgt 2 mm, aber es ist möglich, die Stifte mit 2,54 mm zu verbinden. Bei Anschluss an einen Arduino können Sie einen Bereich von 128 bis 775 Einheiten auf jeder Achse erwarten. Joystick kompatibel mit Arduino .
Leads of Thumb Slide Joystick

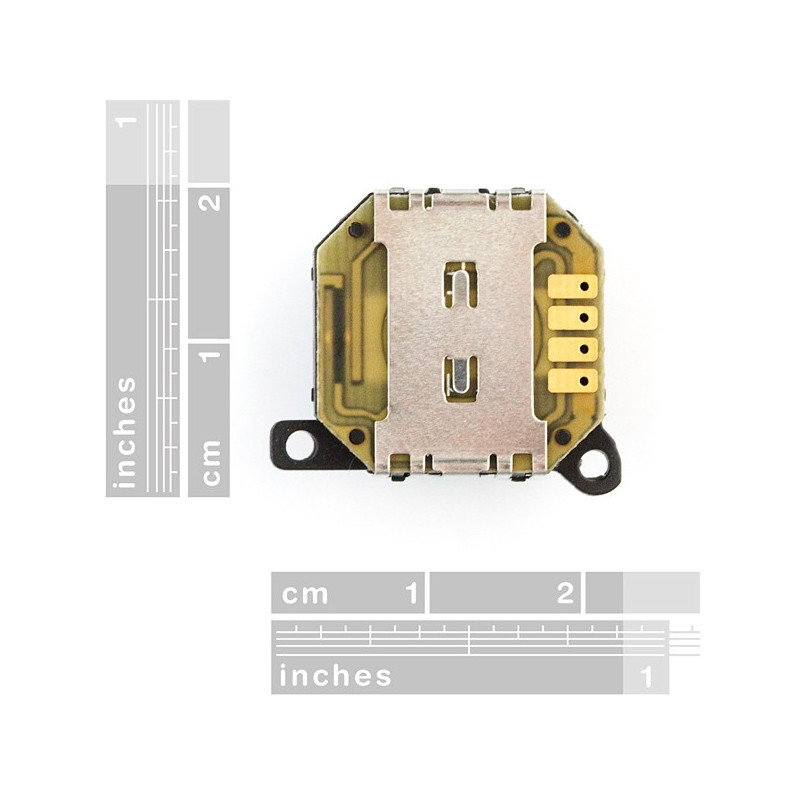

Der Joystick hat 4 Stifte (Stift Nr. 4 befindet sich seitlich an den Befestigungslaschen):
- Ausgabe der X-Achse
- Spannung 5V
- Ausgabe der Y-Achse
- Masse des GND-Systems
Aufsteck-Joystick für verschiedene Anwendungen
SparkFun Thumb Slide Joystick ist ein ergonomischer Joystick für die Leiterplattenmontage, der für die Implementierung von Robotersteuerungssystemen, ferngesteuerten Modellen, Maschinen und anderen Systemen entwickelt wurde, bei denen Positionen oder Bewegungsparameter in zwei Achsen (X und Y) eingestellt werden müssen.
Es gibt vier Pins zum Anschließen des Joysticks: zwei sind die Stromleitungen (Masse und + 5 V) und die anderen zwei - die analogen Ausgänge der eingebauten Potentiometer. Da das Funktionsprinzip des Bauteils auf klassischen Spannungsteilern basiert, kann das Auslesen der Knopfposition problemlos mit jedem Mikrocontroller mit ADC-Wandler durchgeführt werden, der einen Spannungspegel von 5 V akzeptiert.
Elemente zum Erstellen von Benutzeroberflächen
Durch die Verwendung des von uns angebotenen Joysticks kann der Arduino als ungewöhnlicher Videospiel-Controller verwendet werden, ein Controller, der die Raspberry Pi-basierte Konsole steuert. Der Thumb Slide Joystick (COM-09426) von SparkFun eignet sich auch hervorragend zum Erstellen von Benutzeroberflächen - sowohl in Amateur- (z. B. mobile Robotersteuerungen) als auch in kommerziellen Anwendungen.
Unser Angebot umfasst auch verschiedene Arten von Tastern und mechanischen Schaltern, Potentiometern, kapazitiven Tastenmodulen und vielen anderen Komponenten, die eine intuitive Interaktion zwischen dem Benutzer und dem Gerät gewährleisten.
