Produktbeschreibung: Seeed Xiao ESP32-C3 - WLAN / Bluetooth - Seeedstudio 113991054
Seeed Xiao ist ein daumengroßes Modul, das mit einem leistungsstarken ESP32-C3- Chip mit einer neuen 32-Bit-RISC-V- Architektur ausgestattet ist. Ermöglicht drahtlose 2,4-GHz-WLAN- und Bluetooth 5.0-/Mesh -Kommunikation. Perfekt für IoT-Anwendungen. Der ESP32-C3-Chip unterstützt die Modi Station, SoftAP und SoftAP & Station und verfügt über 400 KB SRAM und 4 MB Flash-Speicher . Seeed Xiao ESP32-C3 zeichnet sich durch einen geringen Energieverbrauch aus. Es gibt auch ein Batterieladesystem auf dem Board. Es gibt 11 digitale I/Os , die auch als PWM-Pins verwendet werden können, und 4 analoge I/Os , die als ADCs verwendet werden können. Unterstützt serielle Kommunikationsports wie UART, I2C und SPI, einschließlich I2S (Internet Information Services). Eine externe Antenne ist ebenfalls enthalten. Das Modul kann in der Arduino-Umgebung programmiert werden.
Xiao ESP32-C3 Modul mit Antenne.
Seeed Xiao ESP32-C3-Pinbelegung.Hauptmerkmale von Seeed Xiao ESP32-C3
- EFFIZIENTES SYSTEM : Das Board basiert auf dem ESP32-C3-System mit RISC-V mit einer Taktrate von bis zu 160 MHz, ausgestattet mit vielen Kommunikationsports, unterstützt von Arduino und CircuitPython.
- Drahtlose Kommunikation: Eingebautes 2,4-GHz-WiFi- und Bluetooth-Low-Energy-Kommunikationssystem, die maximale Datenübertragungsentfernung beträgt 100 m bei montierter U.FL-Antenne.
- Geringer Stromverbrauch: bietet 4 Betriebsmodi, verbraucht im Tiefschlafmodus nur 44 μA. Es ermöglicht Ihnen auch, Lithium-Batterien aufzuladen.
- Daumengroßes Design: Die Platinenmaße betragen nur 21 x 17,5 mm - das klassische Gehäuse der Seeed Xiao Serie.
Seeed Xiao Tile-Serie
Xiao ESP32-C3 von Seeedstudio ist ein weiteres Produkt aus der Seeed Xiao-Serie. Es hat Abmessungen, die mit der gesamten Xiao-Serie kompatibel sind, dh 21 x 17,5 mm , und zahlreiche Kommunikationsschnittstellen, wie z. B.: 1 x UART, 1 x I2C, 1 x SPI, 1 x I2S, 11 x GPIO, 4 x ADC Schnittstelle USB Typ C - es lädt auch den Akku auf. Das Board ist mit 4 MB Flash-Speicher ausgestattet, es kann in Arduino und CircuitPython programmiert werden.
Layout der Elemente auf dem Board
- USB-Typ-C
- Lade-LED
- ESP32-C3-Chip
- Boot-Taste
- WLAN/Bluetooth-Antennenanschluss
- Reset-Knopf
Layout der Komponenten auf der Platine Xiao ESP32-C3.

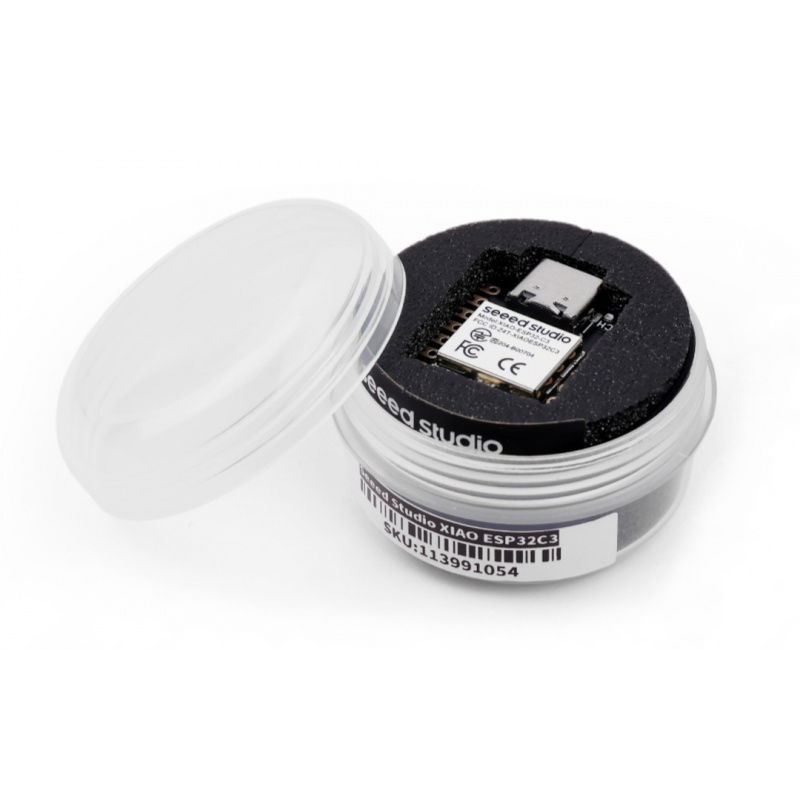

Seeed Xiao ESP32-C3 - WLAN / Bluetooth - Seeedstudio 113991054.
Seeed Xiao-Board-Spezifikation
- Chip ESP32-C3 32-Bit-RISC-V 160 MHz
- Drahtlose Kommunikation: WiFi 2,4 GHz und Bluetooth 5.0 / Mesh
- Flash-Speicher: 4 MB
- SRAM-Speicher: 400 KB
- Schnittstellen:
- 1x UART, 1x I2C, 1x I2S, 11x GPIO (PWM), 4x ADC
- 1x Reset-Taste, 1x Boot-Taste
- Betriebsspannung: 3,3 V / 200 mA
- Eingangsspannung (VIN) 5V
- Ladestrom: 50mA / 100mA
- Stromverbrauch im Tiefschlafmodus: > 44 μA
- Energieverbrauch aus WLAN:
- aktiv: < 75mA
- Modem-Sleep: < 25mA
- Leichtschlaf: < 4mA
- Energieverbrauch von BLE:
- Modem-Sleep: < 27 mA
- Leichtschlaf: < 10mA
- Abmessungen: 21 x 17,5 mm
Inhalt des Kits
- Seeed Xiao ESP32-C3-Modul
- Antenne
