Human Static Presence ist eine erweiterte Erweiterungskarte für die Xiao-Serie von Seeedstudio. Es handelt sich um einen antennenintegrierten, hochempfindlichen Radarsensor, der auf dem FMCW-Prinzip basiert und im 24-GHz-Band arbeitet und in der Lage ist, die Anwesenheit des menschlichen Körpers sowohl in Bewegung als auch im Ruhezustand zu erkennen. Dank der fortschrittlichen Radarsignalverarbeitung und präziser Algorithmen kann dieses Modul Personen in verschiedenen Positionen identifizieren.
Menschliche statische Anwesenheit - mmWave 24GHz Sensor für Seeed Xiao - Seeedstudio 101010001
6,00 €
5,04 € zzgl. MwSt.
Warenannahme - innerhalb weniger Tage verfügbar
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Seeedstudio

Produktbeschreibung: Human Static Presence - mmWave 24 GHz Sensor für Seeed Xiao - Seeedstudio 101010001

Human Static Presence ist ein hochintegriertes Modul zur Erkennung und Positionierung des menschlichen Körpers, das speziell für die Xiao-Entwicklungsplattform entwickelt wurde. Der Sensor nutzt die FMCW-Technologie im 24-GHz-Band, die eine präzise Erkennung von Zielen in einem definierten Raum ermöglicht. Dank fortschrittlicher Radarsignalverarbeitungsalgorithmen erreicht das Modul eine außergewöhnliche Empfindlichkeit, so dass es sowohl bewegte als auch statische menschliche Objekte erkennen kann. Es kann auch zusätzliche Informationen liefern, wie z. B. die Berechnung der Entfernung zum Ziel. Es hat einen maximalen Erfassungsbereich von bis zu 5 m und einen großen Erfassungswinkel von ± 60º. Das Modul unterstützt außerdem die Funktionen von BluetoothDas Modul unterstützt auch die Funktionalität von Bluetooth und ermöglicht das direkte Debugging von Radarparametern über eine spezielle Anwendung, wodurch die Notwendigkeit einer seriellen Schnittstelle entfällt. Darüber hinaus zeichnet sich das Modul durch eine hervorragende Anpassung an die Umgebungsbedingungen aus, indem es unabhängig von Temperatur, Helligkeit, Feuchtigkeit oder Lichtveränderungen eine stabile Erfassungsleistung beibehält.

Der Hersteller hat ein ausführliches Benutzerhandbuch erstellt - sehen Sie es sich an!

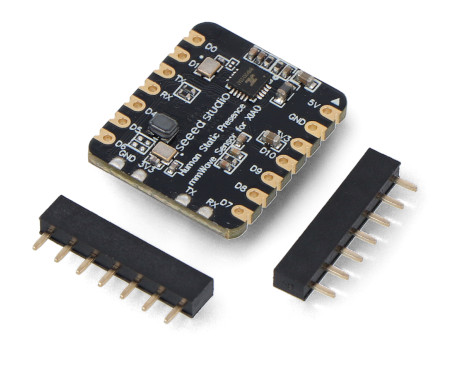

Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001

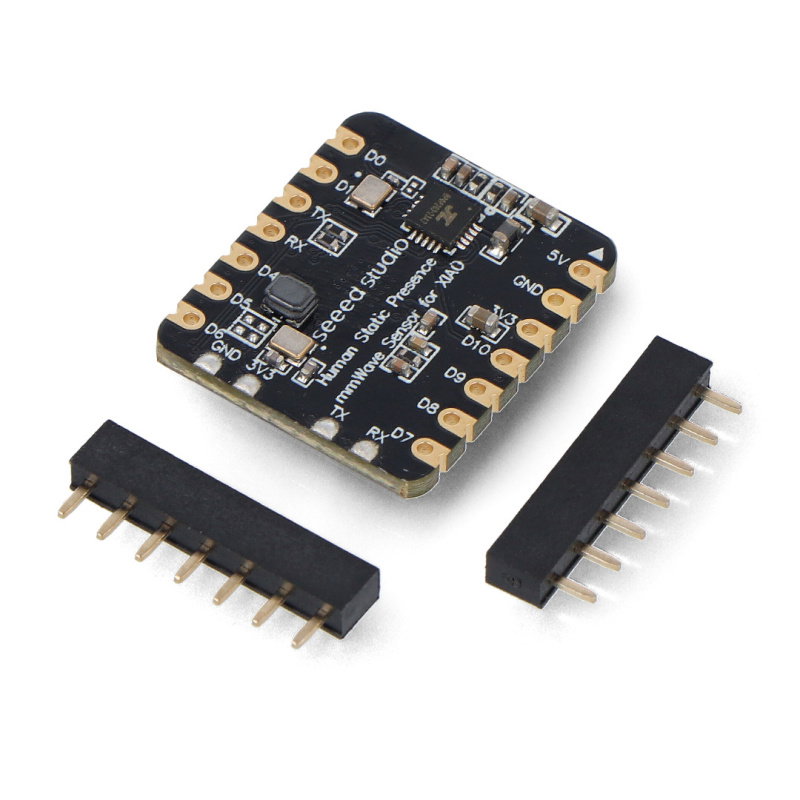

Human Static Presence - mmWave 24 GHz Sensor für Seeed Xiao - Seeedstudio 101010001.

Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001

Der Sensor bietet einen maximalen Erfassungsbereich von bis zu 5 m und einen großen Erfassungswinkel von ± 60º.

Besondere Merkmale des Sensors

  • Basierend auf dem FMCW-Prinzip: hohe Empfindlichkeit und Unempfindlichkeit gegenüber Umgebungsstörungen.
  • Umfassende Erkennung menschlicher Körper: erkennt bewegte und statische menschliche Körper, Mikrobewegungen sowie sitzende und liegende Personen.
  • Mehrstufige intelligente Parameteranpassung: einstellbar über Bluetooth oder serielle Schnittstelle für Flexibilität bei unterschiedlichen Umgebungsbedingungen und Szenarien.
  • Großer Erfassungswinkel und großer Erfassungsbereich: Sichtfeld von bis zu 60 Grad und Reichweite von bis zu 5 Metern.
  • Geringer Stromverbrauch: effiziente Energienutzung, ideal für Anwendungen, die einen geringen Stromverbrauch erfordern.
  • App-Unterstützung: Direktes Debugging und Parameterkonfiguration über eine spezielle App für iOS, Android und Windows.
  • Vielseitige Anwendungen: ideal für Smart Home, Sicherheits- und Überwachungsanwendungen.

Was bedeutet FMCW?

FMCW steht für Frequency-Modulated Continuous Wave (FMCW)-Radar. Es handelt sich dabei um eine Art von Radarsensor, der ein kontinuierliches Übertragungssignal aussendet und seine Betriebsfrequenz während der Messung ändern kann. Was bedeutet das in der Praxis? Das gesendete Signal ist frequenzmoduliert und ermöglicht es, sowohl die Entfernung als auch die Geschwindigkeit von sich bewegenden Objekten zu messen. FMCW-Radare werden überall dort eingesetzt, wo sehr kurze Entfernungen gemessen werden müssen und eine hohe Messsicherheit erforderlich ist.

Produktanwendungen

  • Automatische Außenbeleuchtung
  • Automatische Türöffnung
  • Erweiterte Überwachung des gesamten Hauses
  • Büroenergie (Klimaanlage, Beleuchtung)
  • Intelligente Haushaltsgeräte
  • Intelligente Sicherheitssysteme

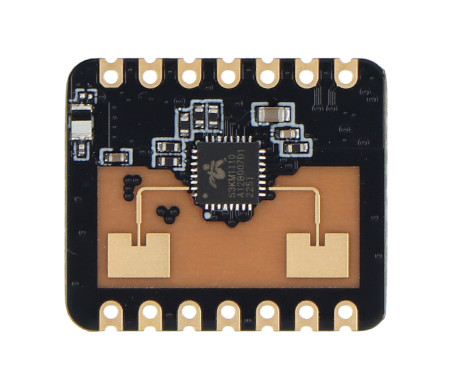

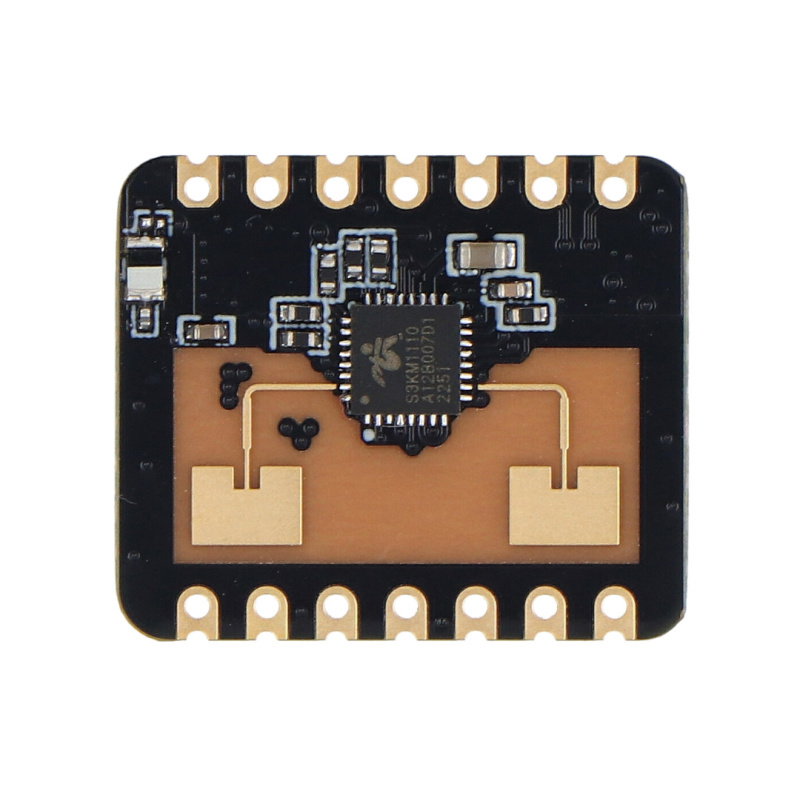

Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001 Der Sensor verwendet die FMCW-Technologie, die im 24-GHz-Band arbeitet.

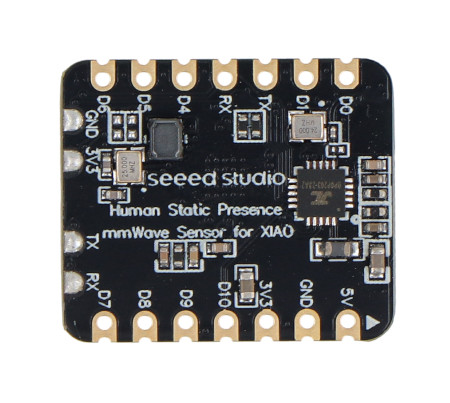

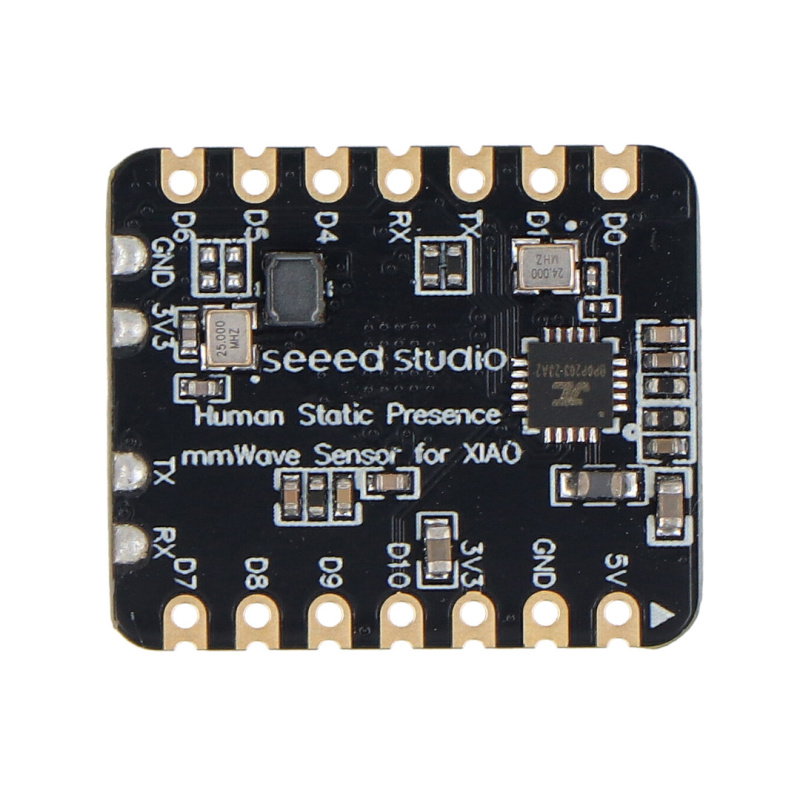

Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001Anordnung der Komponenten.

Anordnung der Komponenten auf der Platine

  1. Bluetooth-Antenne
  2. mmWave-Sensorantenne
  3. mmWave-Hauptschaltkreis
  4. Bluetooth-Chip

Technische Daten des Moduls

  • Typ: menschlicher Sensor
  • Betriebsfrequenz: 24 GHz bis 24,25 GHz
  • Versorgungsspannung: DC 3,3 V
  • Stromversorgungskapazität: > 200 mA
  • Durchschnittlicher Betriebsstrom: 79 mA
  • Modulation: FMCW
  • Schnittstelle: GPIO (3,3 V IO-Pegel), UART
  • Erfassungsbereich: 0,75 m bis 6 m (einstellbar)
  • Erfassungswinkel: ±60°
  • Auflösung der Entfernung: 0,75 m
  • Offset-Bandbreite: 250 MHz
  • Umgebungstemperatur: -40°C bis 85°C
  • Abmessungen: 18 x 22 mm
Human Static Presence - czujnik mmWave 24 GHz do Seeed Xiao - Seeedstudio 101010001

Inhalt des Kits.

PAKETBREITE 6 cm
PAKETHÖHE 9 cm
PAKETTIEFE 0.5 cm
PAKETGEWICHT 0.004 kg
