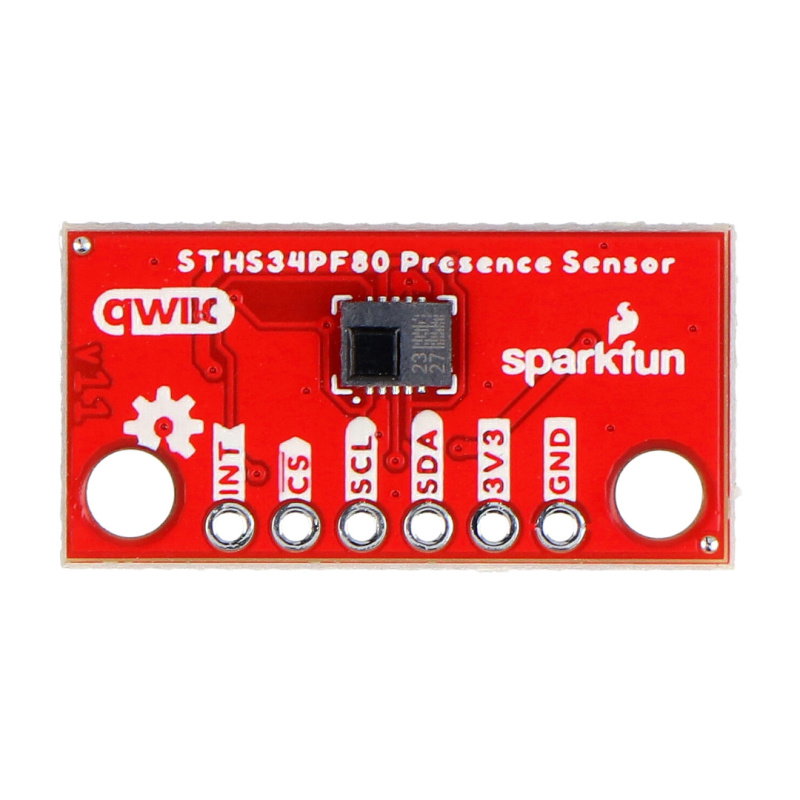

Produktbeschreibung: SparkFun Mini-Anwesenheits- und Bewegungssensor - STHS34PF80 - Qwiic - SparkFun SEN-23253
Ein Anwesenheits- und Bewegungssensor, der mit hochempfindlicher Infrarot-Technologie arbeitet. Das Modul ist mit einem werkseitig kalibrierten STHS34PF80-Chip ausgestattet und misst die Menge an IR-Strahlung, die von einem Objekt in seinem Sichtfeld abgegeben wird. Die vom Sensor gesammelten Informationen werden vom ASIC digital verarbeitet, der so programmiert werden kann, dass er Bewegungen überwacht, Anwesenheit erkennt oder bei Übertemperatur einen Alarm auslöst. Dank seiner außergewöhnlichen Empfindlichkeit kann der STHS34PF80 die Anwesenheit von Personen aus einer Entfernung von bis zu 4 Metern erkennen (ohne dass eine optische Linse erforderlich ist).
Lesen Sie auch das Benutzerhandbuch des Herstellers!

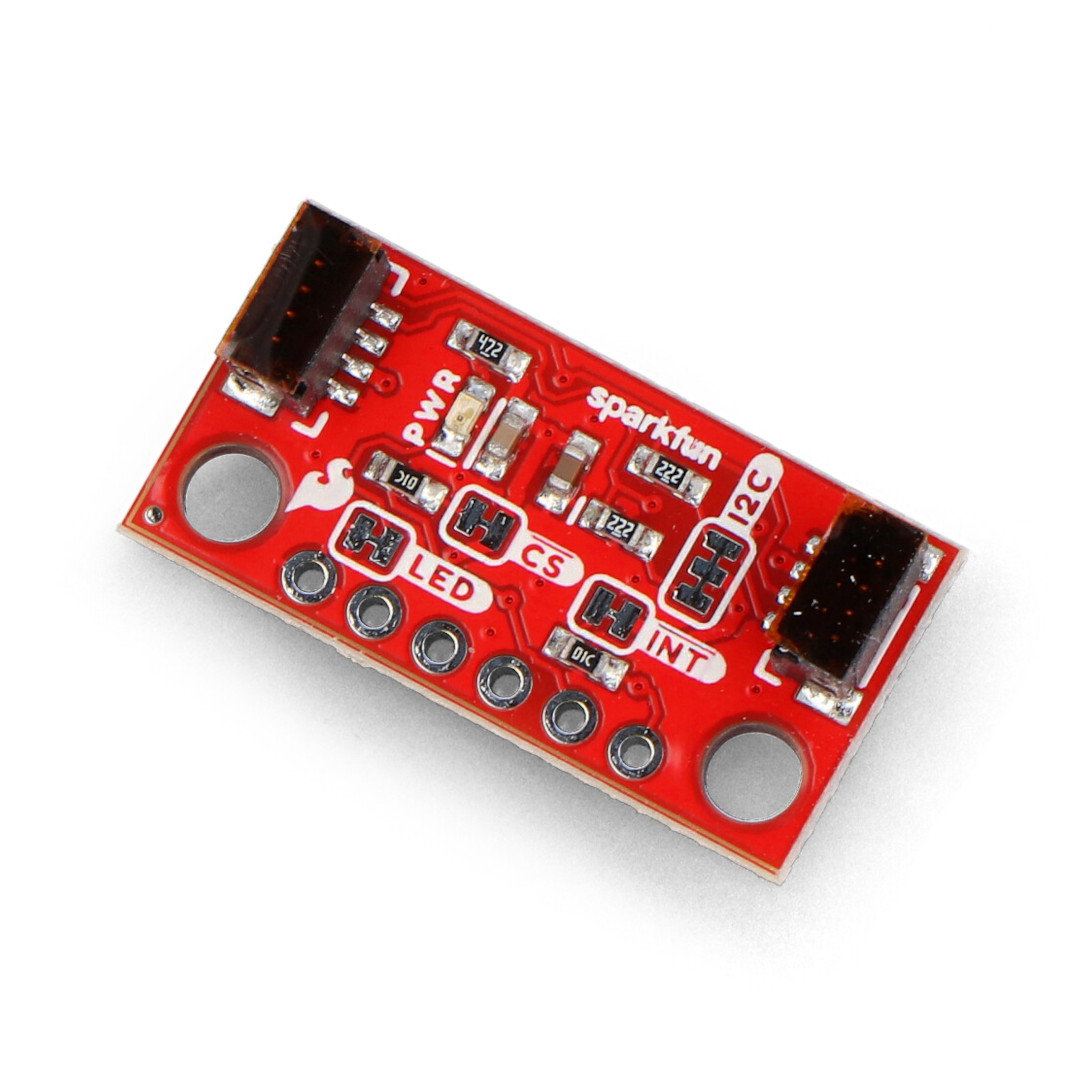

SparkFun Mini-Sensor für Anwesenheit und Bewegung - STHS34PF80 - Qwiic - SparkFun SEN-23253.

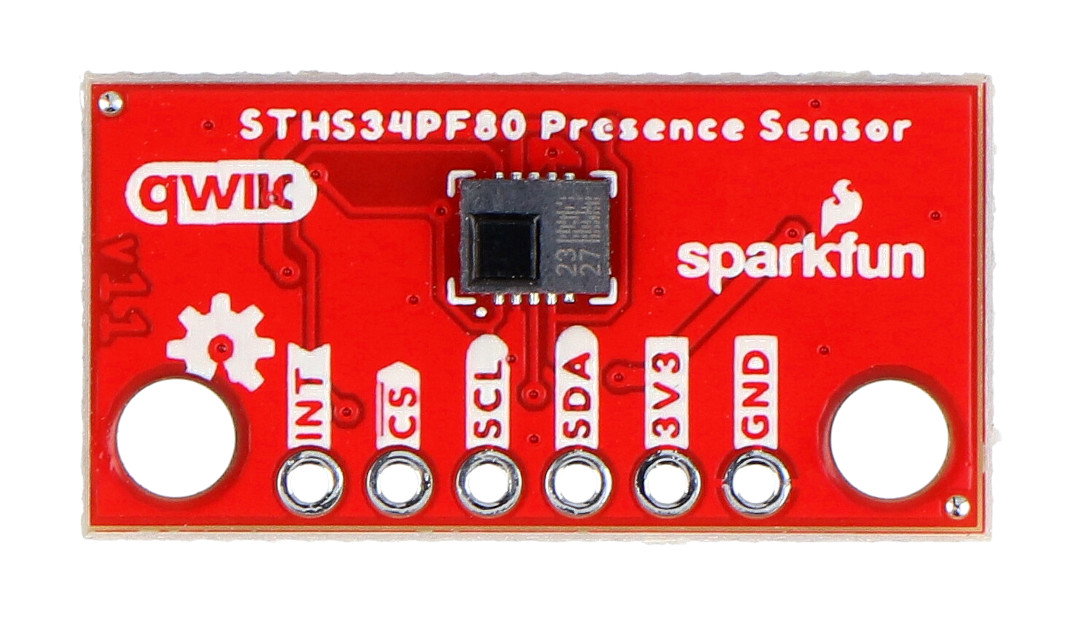

Die Platine hat zwei Befestigungslöcher.
Besondere Merkmale des Moduls
- Messbereich von bis zu 4 Metern ohne Linse für 70 x 25 cm2 große Objekte
- Kann unter verschiedenen Beleuchtungsbedingungen betrieben werden, ohne Beeinträchtigung durch sichtbares Licht oder andere Bänder
- Kann stationäre Objekte erkennen und zwischen stehenden und bewegten Objekten unterscheiden
- Weites Sichtfeld von 80°
- Werkseitige Kalibrierung
- Eingebauter intelligenter Algorithmus zur Anwesenheits-/Bewegungserkennung
- Qwiic-Anschlüsse als Alternative zu Verbindungen, die kein Löten erfordern
Technische Daten des Moduls
- Typ: Anwesenheits- und Bewegungssensor
- Eingebauter Schaltkreis: STHS34PF80
- Optische Wellenlänge: 5 µm bis 20 µm
- Reichweite: bis zu 4 m, Objekte 70 x 25 cm2
- Eingebaute Erkennungsalgorithmen:
- Identifizierung von stationären Objekten
- Unterscheidung zwischen stationären und bewegten Objekten
- Sichtfeld: 80°
- Ausgangsdatenrate: 0,25 Hz bis 30 Hz
- IR-Empfindlichkeit: 2000 LSB/°C
- RMS-Rauschen: 25 LSB(rms)
- Genauigkeit des Sensors: ± 0,3°C (lokal)
- Kommunikationsschnittstelle: I2C-Bus, SPI
- I2C-Adresse: 0x5A (Voreinstellung)
- Versorgungsspannung: 1,7 V bis 3,6 V
- Stromverbrauch: 10 µA
- Statusanzeige: LED (rot)
- Betriebstemperatur: -40°C bis 85°C
- Litzen: Lötfelder, Qwiic-Stecker
- Abmessungen: 25,4 x 12,7 mm (Mini-Version)

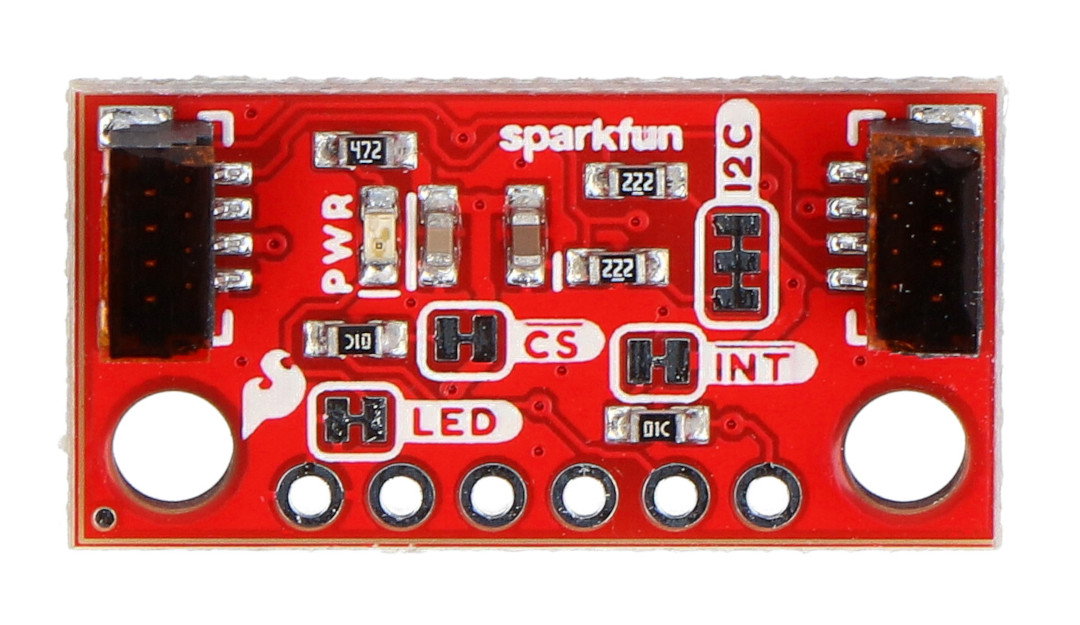

Die Abmessungen der Platine betragen 25,4 x 12,7 mm.
