Produktbeschreibung: Xiao Logger HAT - Erweiterungsmodul mit RTC und Umgebungssensoren für Seeed Xiao - Seeedstudio 114993446
Der Xiao Logger HAT ist ein kompaktes Erweiterungsmodul, das speziell für Seeed Xiao-Boards entwickelt wurde. Ausgestattet mit einem Sensirion SHT40Temperatur- und Luftfeuchtigkeitssensor, einem BH1750 Lichtintensitätssensor und einer PCF8563Echtzeituhr, ermöglicht es eine präzise Umweltüberwachung. Darüber hinaus ermöglicht es die Überwachung des Batteriestatus dank des eingebauten Spannungsteilers. Das Modul kommuniziert über eine I2C-Schnittstelle, die eine einfache Integration in bestehende Designs ermöglicht. Dank seiner geringen Abmessungen (21 x 17,8 mm) ist es ideal für Anwendungen mit begrenztem Platzangebot, wie z.B. mobile Geräte oder abgesetzte Messstationen.

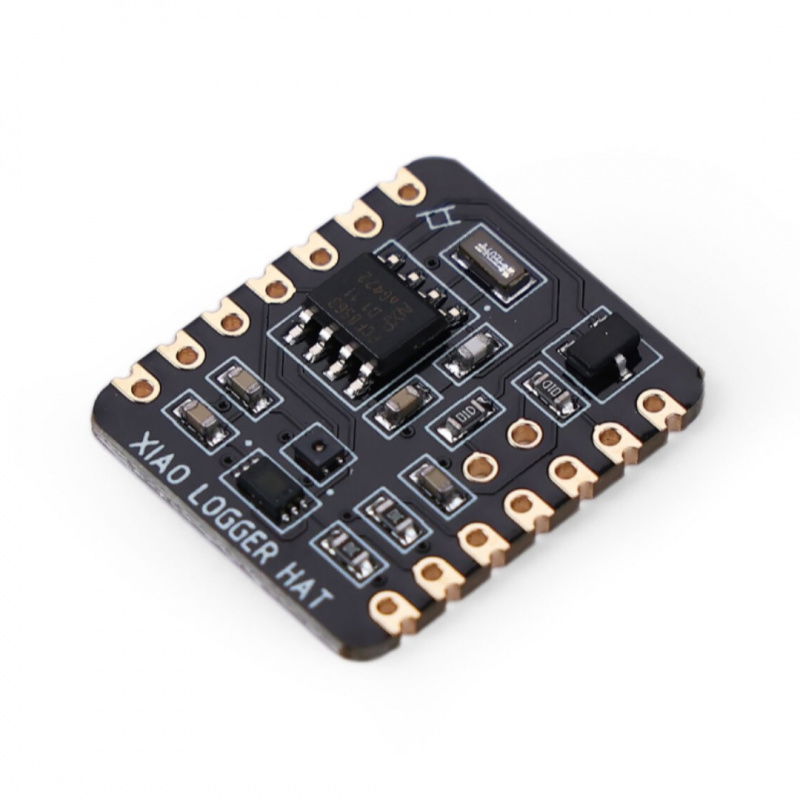

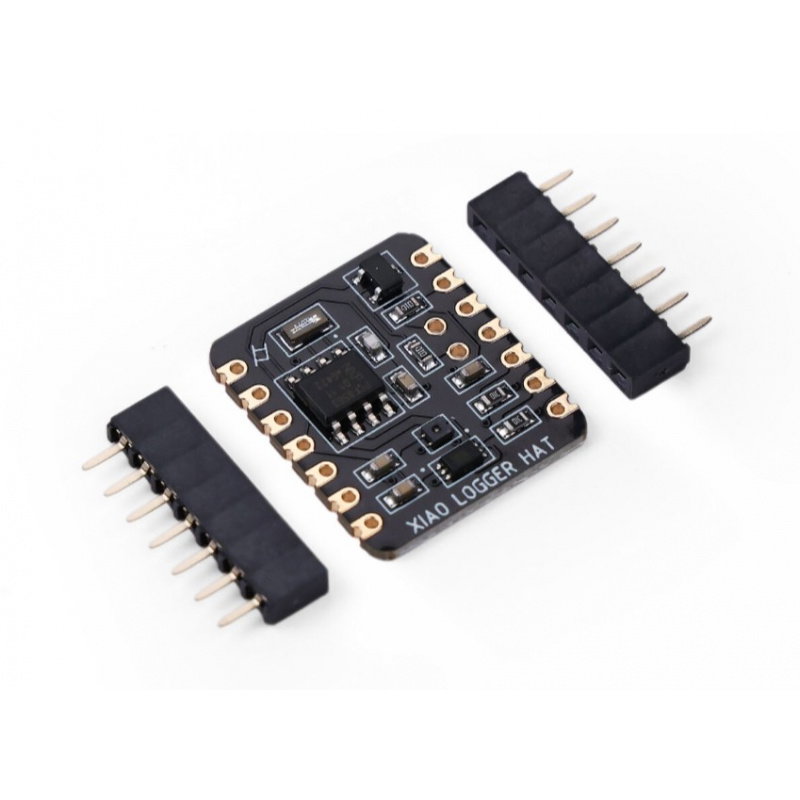

Xiao Logger HAT - Erweiterungsmodul mit RTC und Umgebungssensoren für Seeed Xiao - Seeedstudio 114993446.
Das Modul enthält einen Temperatur- und Feuchtigkeitssensor, einen Umgebungslichtsensor und eine Echtzeituhr.
Hauptmerkmale des Moduls
- RTC PCF8563: Echtzeituhr mit programmierbarer Weckfunktion und minimalem Stromverbrauch
- SHT40 Temperatur- und Luftfeuchtigkeitssensor: hohe Präzision (± 0,2°C / ± 1,8%rF)
- BH1750 Lichtsensor: Messung der Umgebungslichtintensität
- Batteriestromunterstützung: Batteriespannung kann über den eingebauten Spannungsteiler überwacht werden
- Energieeffizienz: Stromverbrauch im Schlafmodus < 1 µA, Möglichkeit zum Ausschalten der Sensoren über GPIO
- I2C-Kommunikation: einfache Verbindung und Integration mit Arduino IDE / MicroPython-Bibliotheken
- Volle Offenheit der Hardware: Zugang zu Schaltplänen, PCB-Dateien und Software auf GitHub

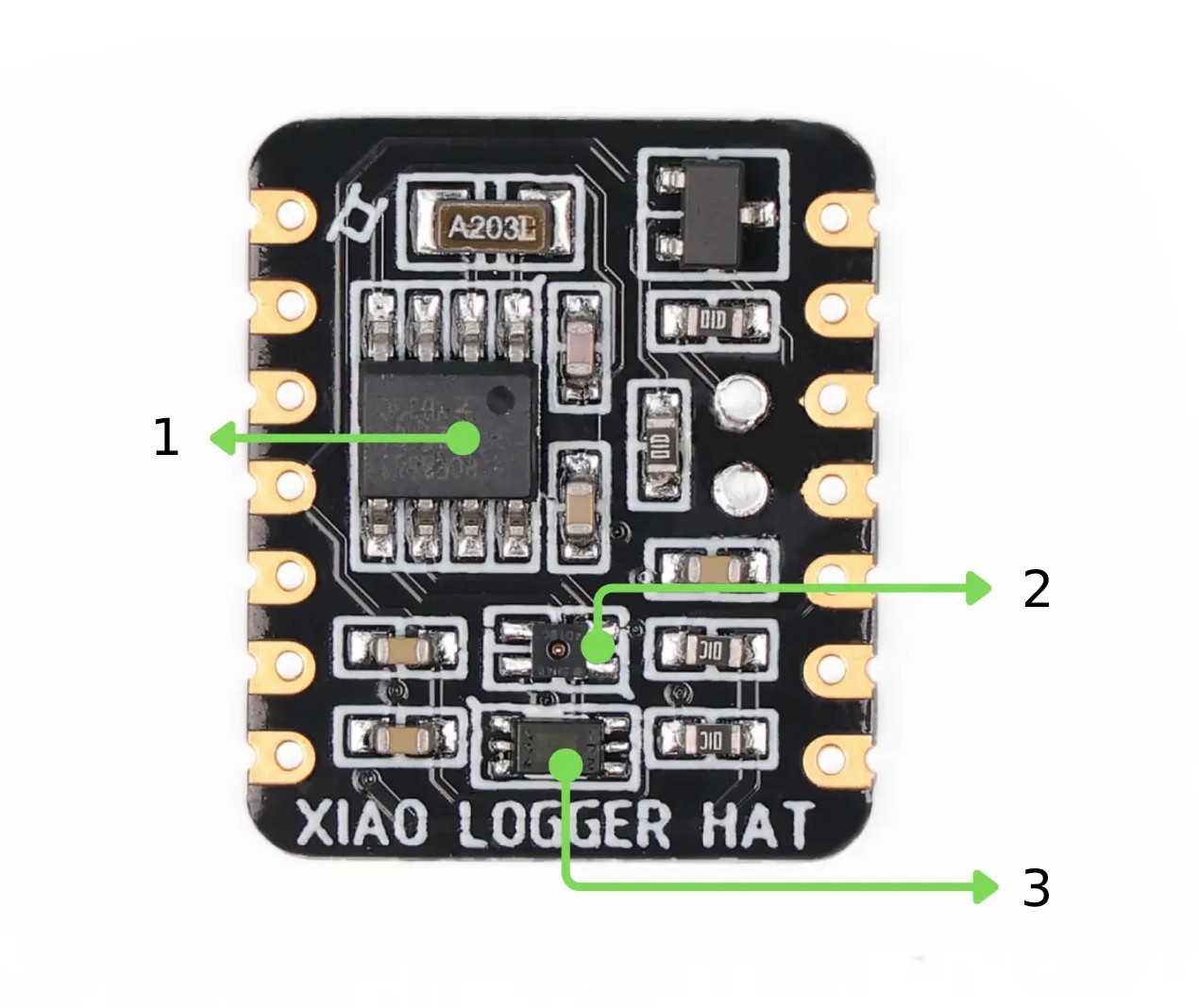

Anordnung der Komponenten auf der Platine
Auf der Xiao Logger HAT Platine finden Sie:
- PCF8563: RTC-Chip für genaue Zeitmessung
- SHT40: digitaler Temperatur- und Feuchtigkeitssensor
- BH1750: digitaler Umgebungslichtsensor
Darüber hinaus
- Spannungsteiler: liefert über den ADC-Pin einen Spannungswert von der Batterie
- Quarzoszillator: sorgt für präzisen RTC-Betrieb
- Buchsenleisten: zur direkten Montage auf Seeed Xiao-Boards

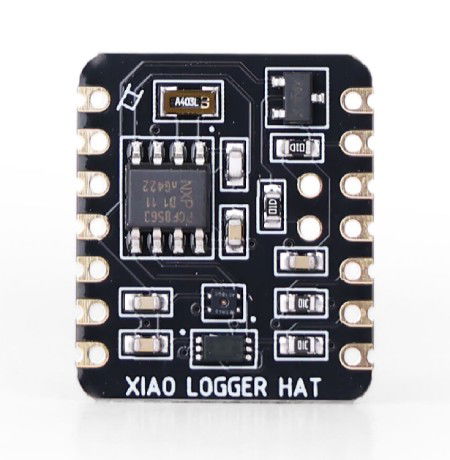

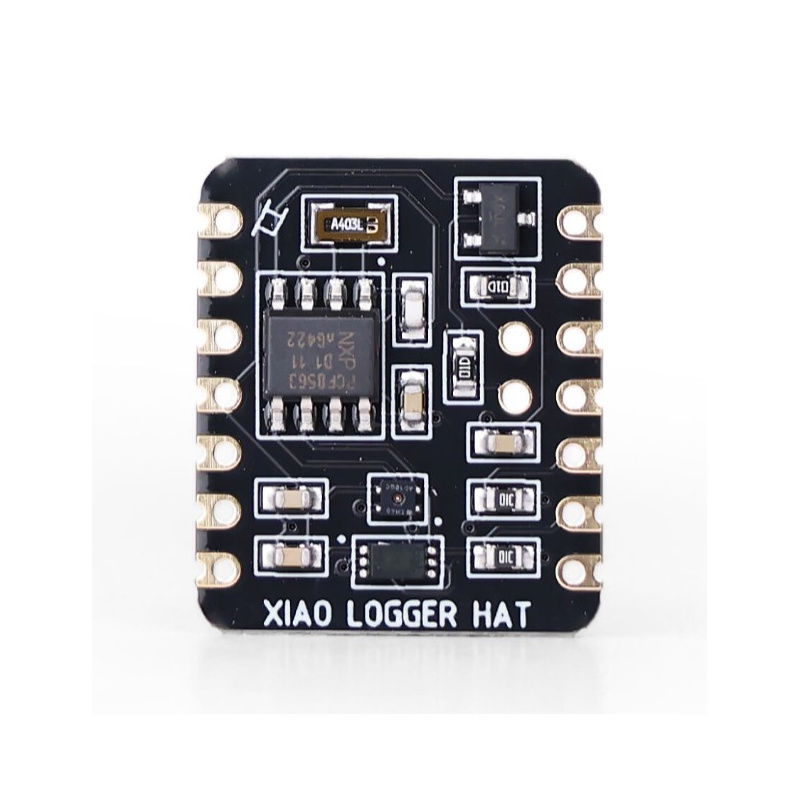

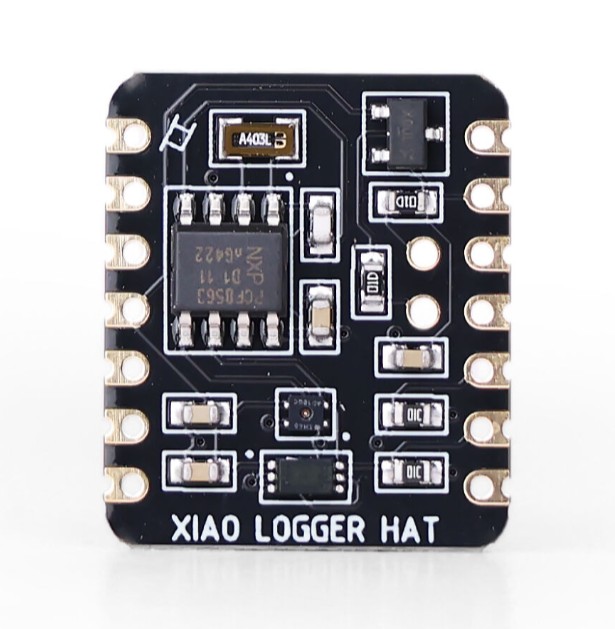

Anordnung der Bauteile auf der Platine.

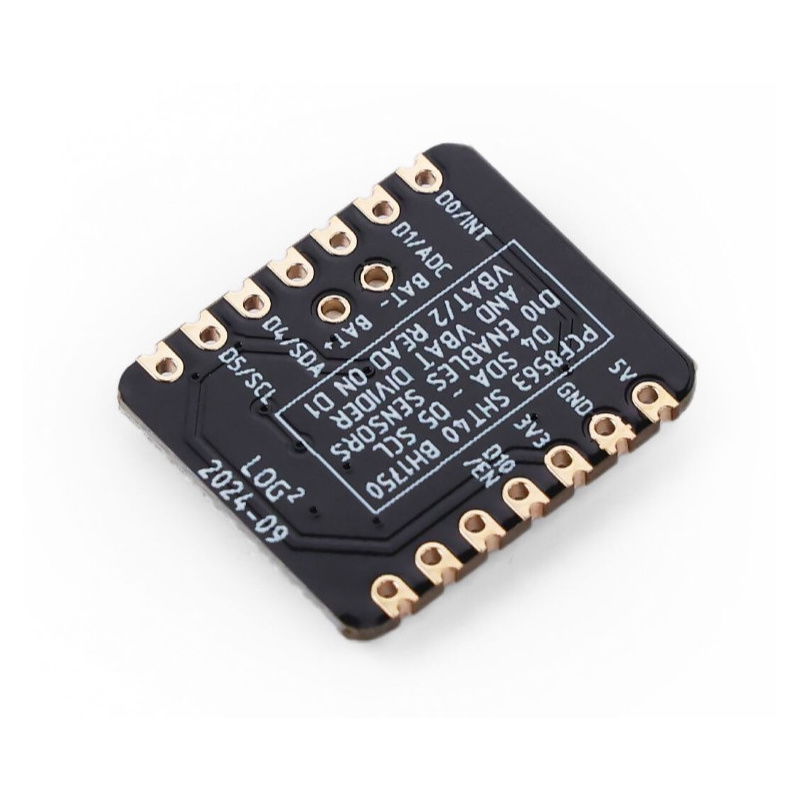

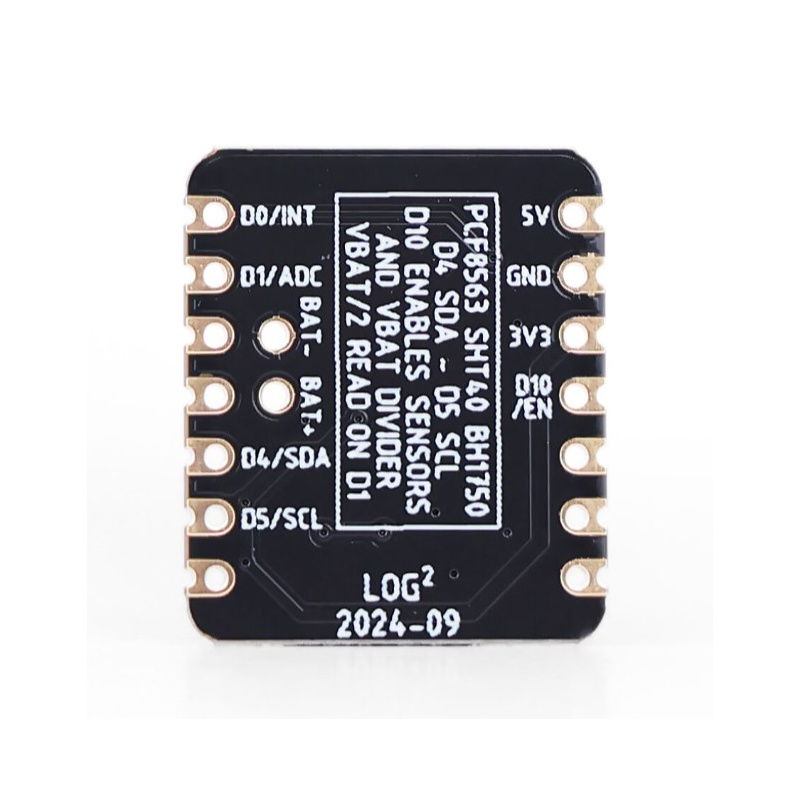

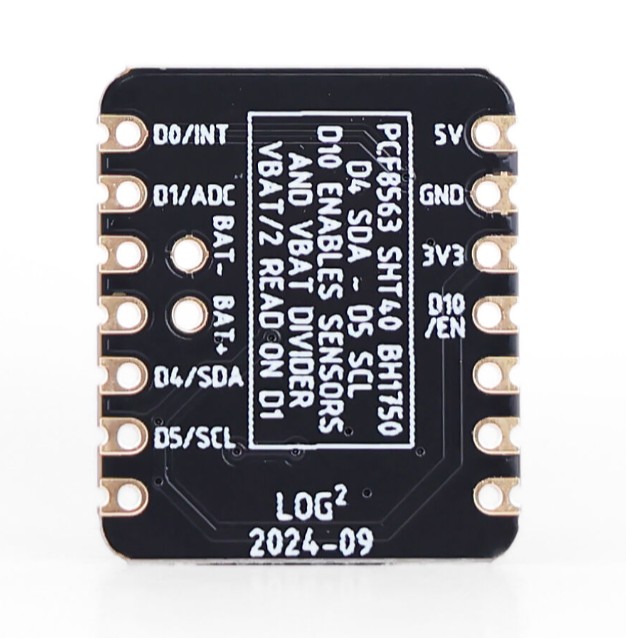

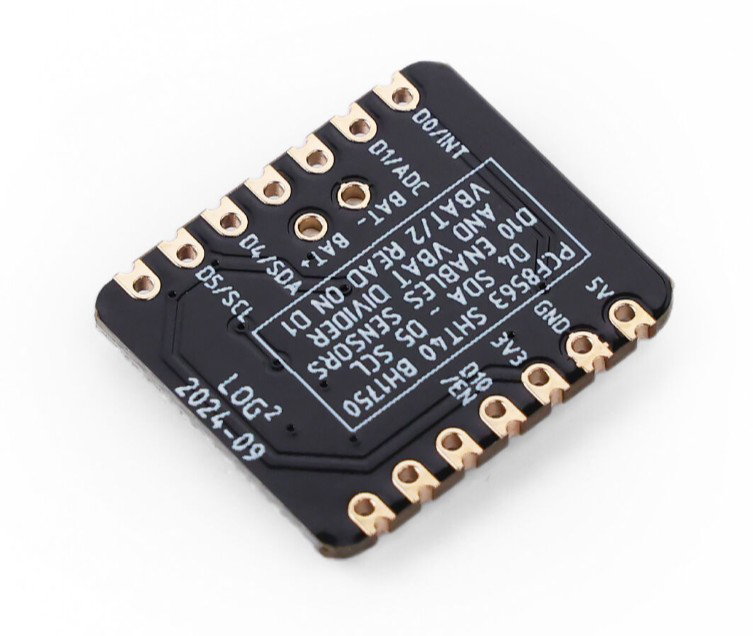

Die Platine hat klare Beschreibungen, um die Benutzung zu erleichtern.
Anschluss und Kompatibilität
Das Modul ist mit vielen Seeed Xiao-Boards über den I2C-Bus kompatibel. Die Standardpins sind D4 (SDA) und D5 (SCL). Zusätzliche Leitungen sind:
- EN - Spannungsversorgung des Sensors (z.B. GPIO D10)
- BAT - Ablesen der Batteriespannung (z. B. A3)
- INT - Aufwecken aus dem Ruhezustand durch RTC
Das Modul ist vollständig kompatibel mit: Xiao ESP32-C3 / ESP32-S3 / ESP32-C6 / nRF52840 (Sense) / RP2350 / RA4M1 / MG24 (mit zusätzlicher Verdrahtung). Eingeschränkte Kompatibilität mit Xiao SAMD21 und RP2040 (keine Unterstützung für Batterieüberwachung).
Anwendungen in der Praxis
Das Modul eignet sich für eine Reihe von IoT-Anwendungen wie Wetterstationen, Umweltlogger, mobile Geräte, Hausautomatisierungssysteme und Bildungsprojekte. Dank seiner geringen Größe passt es perfekt in Gehäuse mit begrenztem Platzangebot.
Technische Daten des Xiao Logger HAT
- Kommunikation: I2C
- Versorgungsspannungsbereich: 2,4 V bis 3,6 V
- Aktive Stromaufnahme: ~ 500 µA
- Stromverbrauch im Ruhezustand: ~ 0,25 µA
- Temperatur- und Feuchtigkeitssensor: SHT40
- Lichtsensor: BH1750
- RTC: PCF8563
- Batteriespannungsmessung: über Spannungsteiler
- SHT40-Lesezeit: ~ 2 ms
- BH1750 Lesezeit: ~ 120 ms
- Betriebstemperaturbereich: -40°C bis 85°C
- Abmessungen: 21 mm x 17,8 mm

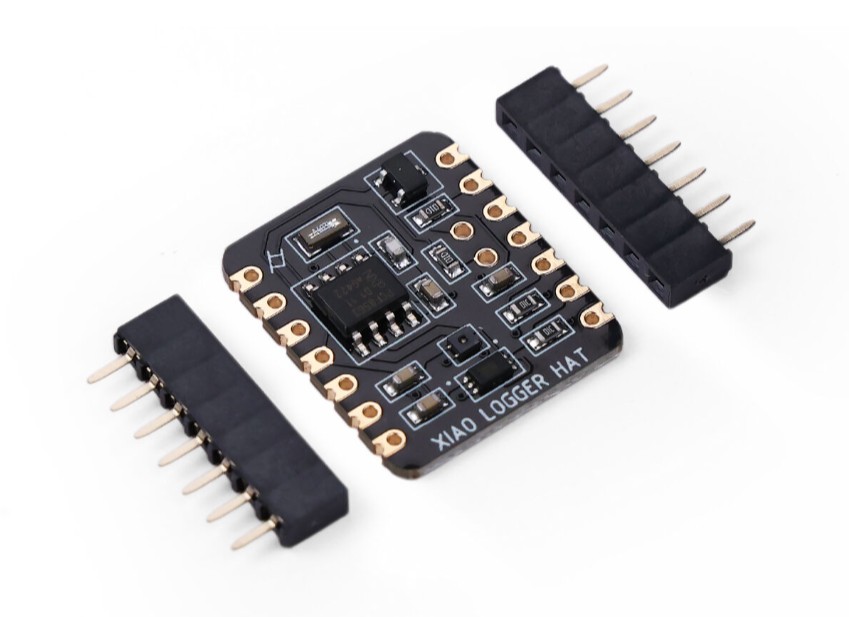

Inhalt des Kits
- 1x Xiao Logger HAT-Modul
- 2x Goldpin-Buchsenleiste (7-polig)
Im Bausatz enthaltene Komponenten.
