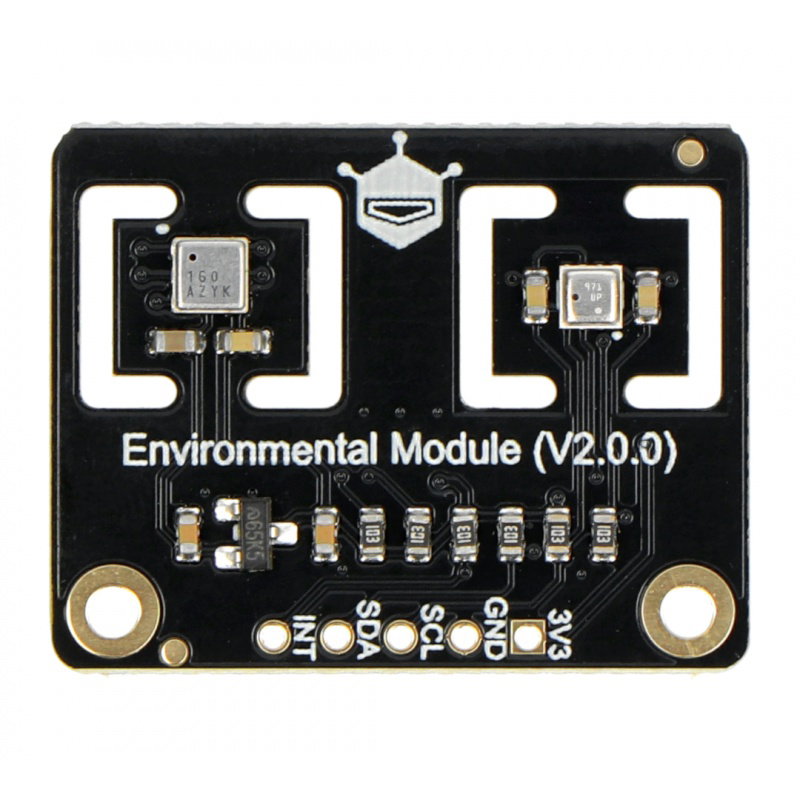

Produktbeschreibung: ENS160 + BME280 - Luftreinheits-, Temperatur-, Feuchtigkeits- und Drucksensor - I2C - DFRobot SEN0335
Multifunktionaler Umweltsensor von DFRobot , der zwei Systeme umfasst: ENS160, der dem Luftqualitätssensor entspricht, und BME280 , der für die Temperatur- , Feuchtigkeits- und Druckmessung zuständig ist. Das Modul kommuniziert über den I2C-Schnittstellenbus . Der Sensor ist mit dem Arduino-Mikrocontroller kompatibel, und die Verbindung mit ihm ist dank der Lötpads möglich, an die die im Kit enthaltenen Goldpin-Anschlüsse gelötet werden müssen.

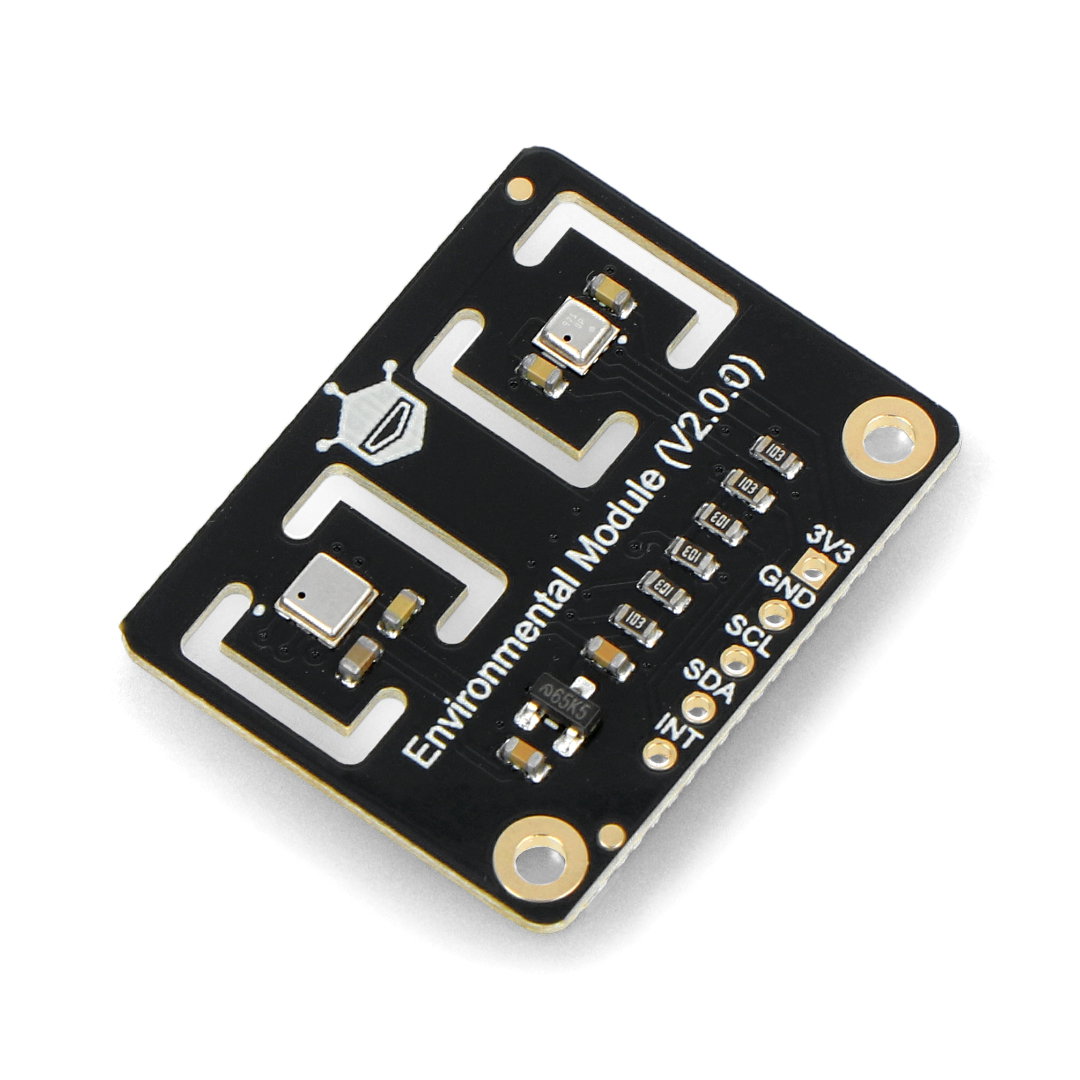

Multifunktionaler Umgebungssensor hergestellt von DFRobot.

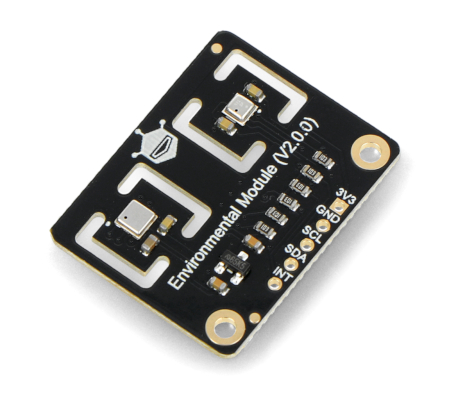

Der Sensor hat Stifte in Form von Lötpads, die es ermöglichen, ihn mit dem Controller-Modul zu verbinden.

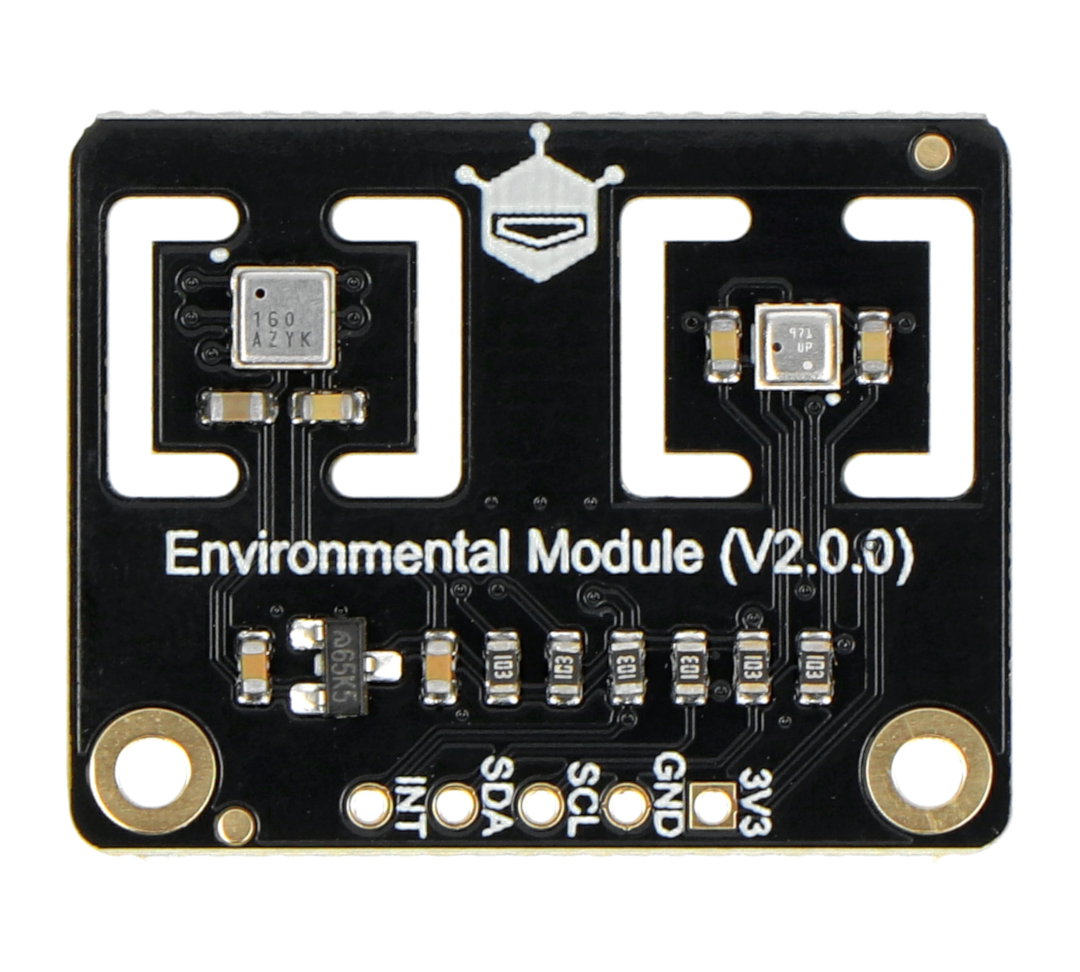

Beschreibung der Sensorpins
- 3v3 - Power-Pin
- GND - Erdungsstift des Systems.
- SCL - Pin der Taktleitung der Kommunikationsschnittstelle.
- SDA - Pin der Datenleitung der Kommunikationsschnittstelle.
- INT - externer Interrupt-Pin (aktiviert mit niedrigem Zustand).
Empfohlene Verwendung
- Multifunktionaler Umgebungsmonitor
- Teil von Luftreinigungsdesigns
- Wettervorhersage
- Intelligentes Belüftungssystem
Inhalt des Kits
- Umweltsensor ENS160 + BME280
- Goldpin-Anschlüsse - 2,54 mm Raster

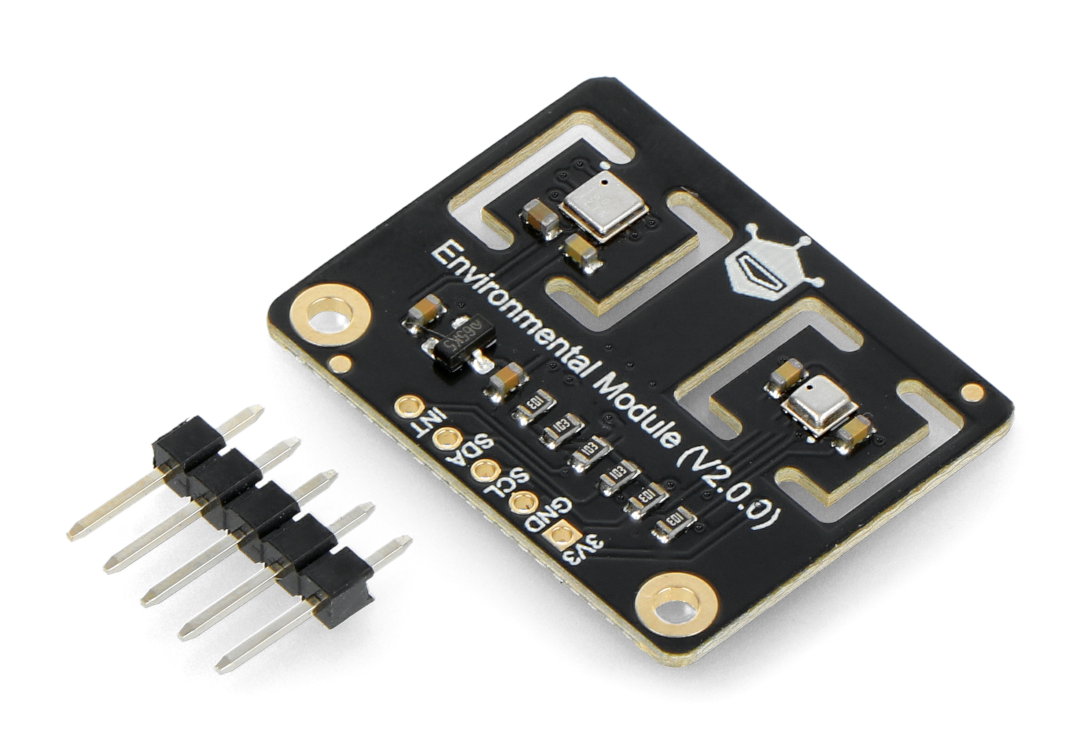

Das Kit enthält Goldpin-Steckverbinder, die selbst an die beschriebenen Pins gelötet werden müssen.

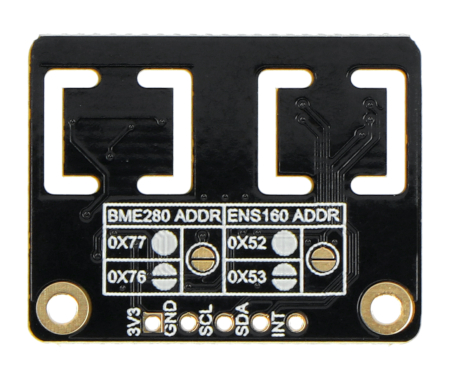

Es enthält einen integrierten MCU-Controller und optimierte Stromsparmodi.
Das Produkt ist mit Arduino kompatibel
Der Hersteller stellt die Produkt-Wiki-Seite bereit, die eine ausführliche Bedienungsanleitung und Bibliotheken für die Arduino-IDE-Umgebung sowie Beispielprogrammcode enthält.
Spezifikation des multifunktionalen Umweltmoduls
- System: ENS160 und BME280
- Kommunikationsschnittstelle: I2C
- Anschlüsse: Goldpin - 2,54 mm Raster
- Chip: BME280
- Modul: Temperatur-, Feuchtigkeits- und Drucksensor

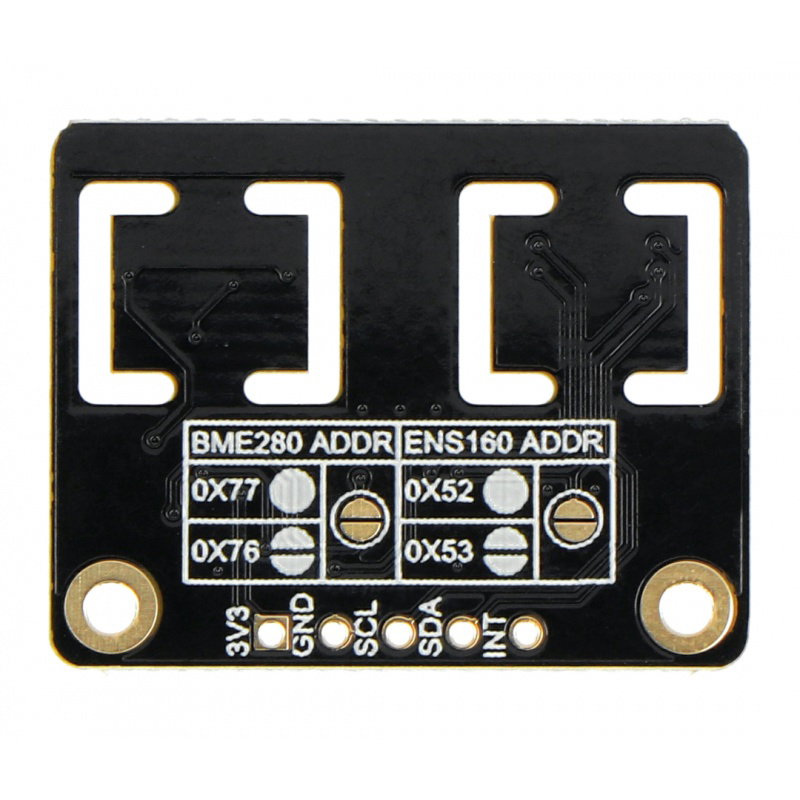

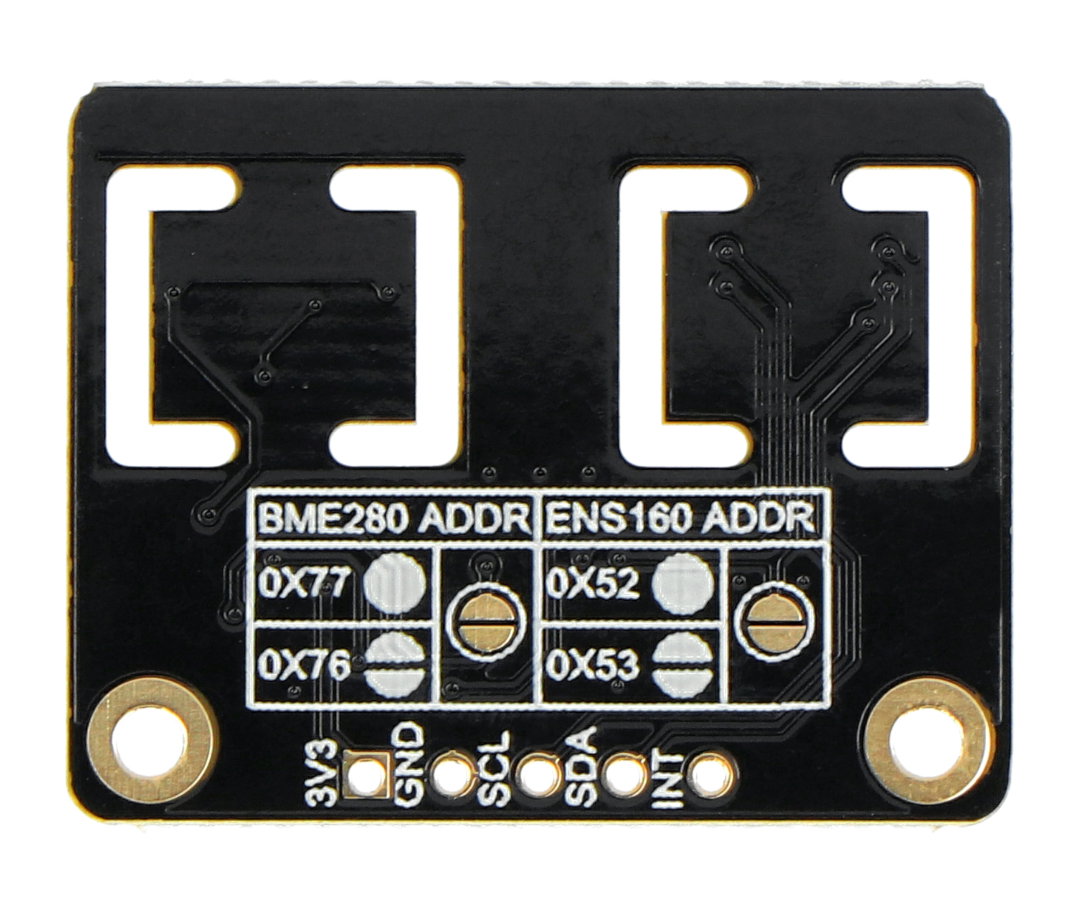

- Schnittstellenadresse: 0x76 (Standard) / 0x77
- Temperatur:
- Messbereich: -40°C bis 85°C
- Auflösung: 0,01 °C
- Genauigkeit: ± 0,5 ° C
- Feuchtigkeit:
- Messbereich: von 0 % bis 100 % rF
- Auflösung: 0,1 % rF
- Genauigkeit: ± 2 % rF
- Reaktionszeit: 1 Sek
- Verzögerung: ≤ 2 % RH
- Druck:
- Messbereich: von 300 hPa bis 1100 hPa
- Auflösung: 0,18 Pa
- Genauigkeit: ± 1 hPa
- Modulabmessungen: 20 x 28 mm
ENS160-Sensor im DFRobot SEN0335-Modul
Das SEN0335-Board verwendet den ENS160-Sensor, einen digitalen Luftqualitätssensor, der Metalloxide als Detektionsmaterial verwendet, um flüchtige organische Substanzen in der Luft zu erkennen. Der Sensor-Mikrocontroller verfügt über einen eingebauten ADC-Wandler und eine I2C-Busverbindung. Das Design des Sensors nutzt die Technologie der Mikroplatten, die sich durch hohe Zuverlässigkeit, kurze Zeit zwischen einzelnen Messzyklen und deutlich reduziertem Energieverbrauch auszeichnet, was bei batteriebetriebenen Anwendungen entscheidend ist. Ein integrierter Mikrocontroller verwaltet den Sensorbetrieb und seine Messmodi in Echtzeit. Dank der Verwendung der I2C-Schnittstelle wird das Design des Sensors und seiner Software deutlich auf das notwendige Minimum vereinfacht und die Kompatibilität mit Plattformen wie Raspberry Pi und Arduino gewährleistet. Darüber hinaus ist auf dem Mikrocontroller des Sensors der Algorithmus zur Verarbeitung von Rohmessdaten installiert, der eine genaue Abschätzung der Konzentrationen von Kohlendioxid und flüchtigen organischen Substanzen separat ermöglicht.
BME280-Sensor im DFRobot SEN0335-Modul
Neben dem Luftreinheitssensor ENS160 verfügt das DFRobot SEN0335-Modul auch über einen eingebauten multifunktionalen BME280-Sensor, der für die Messung von Feuchtigkeit, Druck und Umgebungstemperatur zuständig ist. Der Sensor BME280 ist in einem Metallgehäuse mit Abmessungen von 2,50 x 2,50 x 0,93 mm eingeschlossen. Kleine Abmessungen und geringer Stromverbrauch ermöglichen den Einsatz dieses Sensors in tragbaren batteriebetriebenen Anwendungen. Der BME280-Sensor bietet eine hohe Messgenauigkeit in einem breiten Bereich von Messwerten von Feuchtigkeit, Druck und Temperatur. Dadurch kann der Sensorausgang auch zur Kompensation anderer Temperatur- und Feuchtigkeitssensoren verwendet werden. Die Reaktionszeit des Sensors ist sehr kurz, wodurch er sich für unternehmenskritische Messanwendungen eignet. Das Design des Sensors wurde auch in Bezug auf die Widerstandsfähigkeit gegenüber äußeren Störungen verfeinert. Unser Angebot umfasst auch Luftreinheitssensoren verschiedener Hersteller.
