BME680 multifunktionaler 4in1-Umweltsensor - SPI / I2C - DFRobot SEN0375

Index: DFR-19199 EAN: 6959420917983
Multifunktionaler MEMS-4in1-Umgebungssensor, hergestellt von DFRobot. Es hat einen eingebauten BME680 -Chip. Das Modul ist eine Kombination aus einem Sensor für flüchtige organische Verbindungen ( VOC ), Temperatursensor , Feuchtigkeitssensor und Barometer . Der Messbereich für die Temperatur beträgt -40 °C bis 85 °C mit einer Genauigkeit von +/- 1 °C; für Luftfeuchtigkeit von 0 % bis 100 % RH mit einer Genauigkeit von +/- 3 % RH; für atmosphärischen Druck von 300 hPa bis 1100 hPa mit einer Messgenauigkeit von +/- 0,6 hPa.
BME680 multifunktionaler 4in1-Umweltsensor - SPI / I2C - DFRobot SEN0375
20,50 €
17,23 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: DFRobot
Compatibility: Arduino

Produktbeschreibung: BME680 multifunktionaler 4in1-Umweltsensor - SPI / I2C - DFRobot SEN0375

Multifunktionaler MEMS- 4in1 -Umgebungssensor, hergestellt von DFRobot. Es hat einen eingebauten BME680 -Chip. Das Modul ist eine Kombination aus einem Sensor für flüchtige organische Verbindungen ( VOC ), einem Temperatursensor , einem Feuchtigkeitssensor und einem Barometer . Es wird als Komponente zur Überwachung der Luftqualität verwendet, es wird häufig in der Umweltüberwachung, Heimautomatisierung und -steuerung sowie GPS-Verbesserungen eingesetzt. Durch die Verwendung der MEMS-Technologie und des BME680-Chips ist der Sensor kompakt und zeichnet sich durch einen geringen Stromverbrauch aus . Der Messbereich für die Temperatur beträgt -40 °C bis 85 °C mit einer Genauigkeit von +/- 1 °C; für Luftfeuchtigkeit von 0 % bis 100 % RH mit einer Genauigkeit von +/- 3 % RH; für atmosphärischen Druck von 300 hPa bis 1100 hPa mit einer Messgenauigkeit von +/- 0,6 hPa.

Das Produkt ist mit Arduino kompatibel
Der Hersteller hat ein ausführliches Benutzerhandbuch und eine Bibliothek für die Arduino-IDE-Umgebung vorbereitet.

BME680 multifunktionaler 4in1 Umweltsensor - SPI / I2C

BME680 multifunktionaler 4in1 Umweltsensor - SPI / I2C.

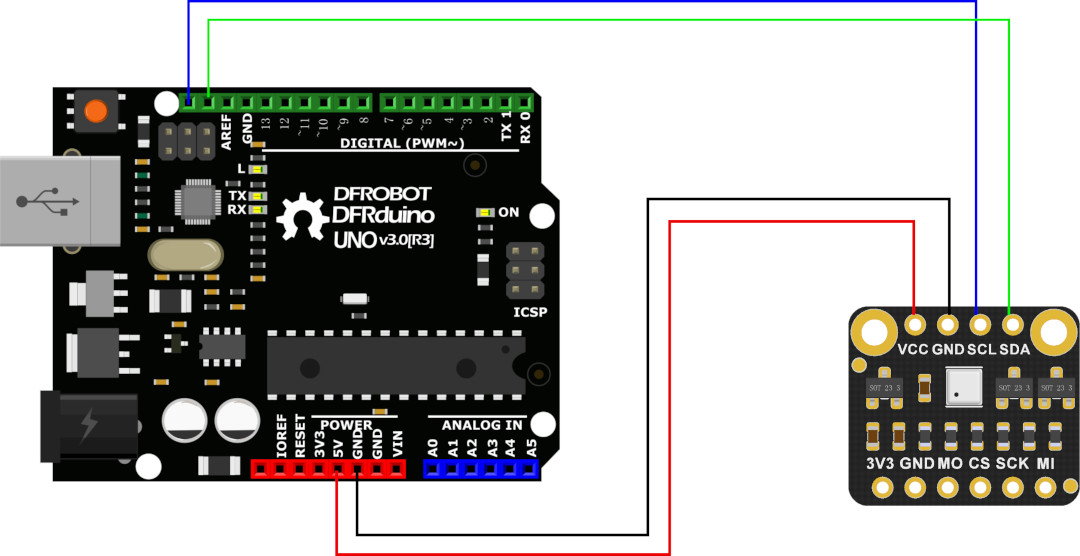

Ein beispielhaftes Diagramm der Sensorverbindung mit dem DFRduino-Board, dem Äquivalent von Arduino.


Ein beispielhaftes Diagramm der Sensorverbindung mit dem DFRduino- Board, dem Äquivalent von Arduino. Der Teller ist nicht Bestandteil des Sets, er kann separat in unserem Shop erworben werden.

Beschreibung der Pins und ein beispielhafter Anschlussplan

Das Modul hat Ausgänge in Form von Lötpads , an denen die im Bausatz enthaltenen Goldpin-Anschlüsse angelötet werden. Verbinden Sie den Sensor mit dem Mikrocontrollermodul gemäß folgender Beschreibung:

  • VCC - Power-Pin im Bereich von 3,3 V bis 5,5 V
  • GND - die Masse des Systems
  • SCL - Taktleitung der I2C-Schnittstelle
  • SDA - Datenleitung der I2C-Schnittstelle
  • 3V3 - Stromversorgungsstift 3,3 V
  • CS - Chipauswahl; Auswahl pi: Daten / Befehl

Technische Spezifikation des Umweltsensors BME680

  • Modul: Flüchtige organische Verbindungen (VOC), Temperatur-, Feuchtigkeitssensor und Barometer
  • Eingebauter Chip: BME680
  • Technologie: MEMS
  • Eingangsspannungsbereich: 3,3 V bis 5,5 V
  • Stromaufnahme: 5 mA (25 mA bei VOC-Messung)
  • Kommunikationsschnittstelle: I2C / SPI-Bus
    • I2C-Bus: unterstützt 3,3 V / 5 V
    • SPI-Bus: unterstützt nur 3,3 V
  • I2C-Schnittstellenadresse: 0x76
  • Temperaturmessbereich: -40 °C bis 85 °C
  • Messgenauigkeit: +/- 1 °C (im Bereich von 0 °C bis 65 °C)
  • Feuchtigkeitsmessbereich: 0 % bis 100 % RH
  • Messgenauigkeit: +/- 3 % rF (im Bereich von 20 % bis 80 % rF bei 25 °C)
  • Luftdruckmessbereich: von 300 hPa bis 1100 hPa
  • Messgenauigkeit: +/- 0,6 hPa (im Bereich von 300 hPa bis 1100 hPa bei einer Temperatur von 0 ° C bis 65 ° C)
  • IAQ (Raumluftqualität)-Bereich: von 0 bis 500 (je höher die Punktzahl, desto schlechter die Luftqualität)
  • Modulabmessungen: 18 x 15,6 mm

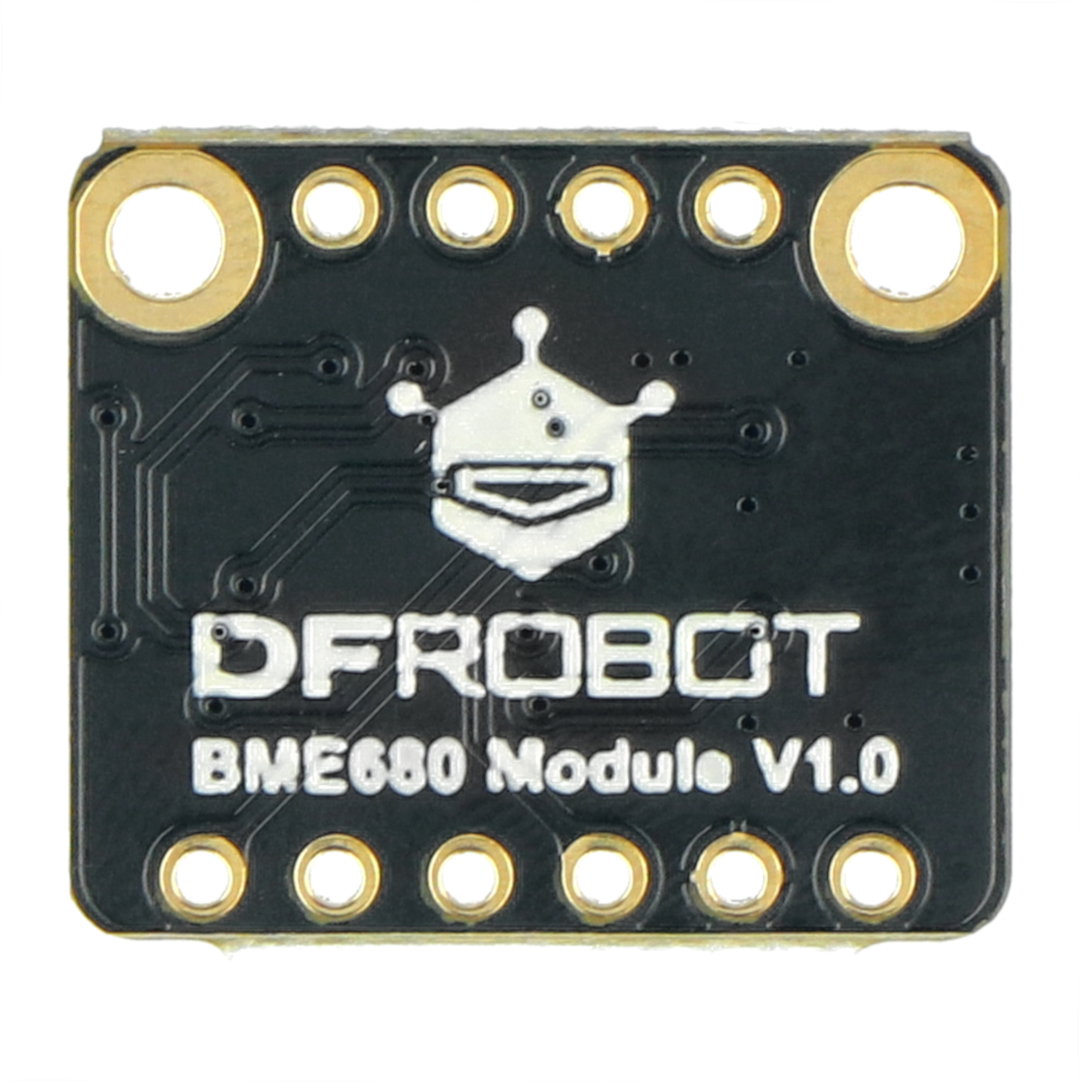

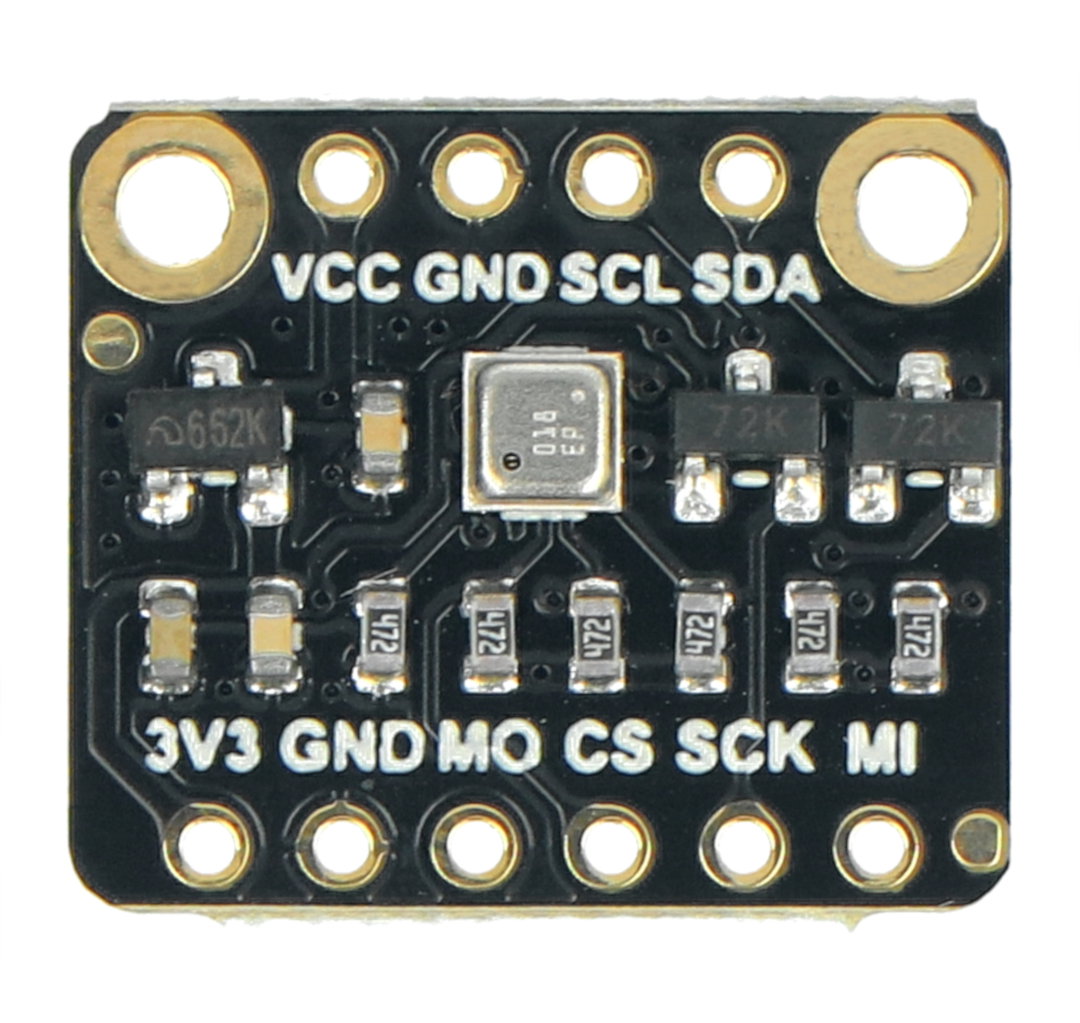

Sensor mit integriertem BME680-Chip. Sensor mit integriertem BME680-Chip.

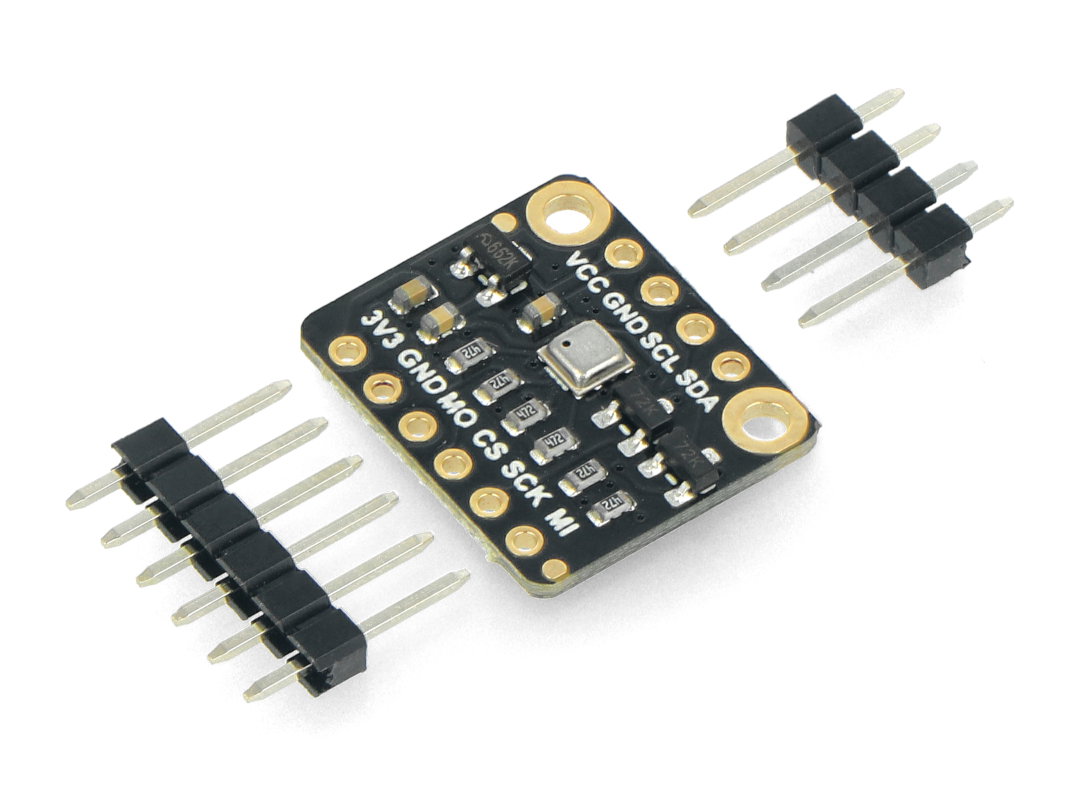

Das Kit enthält dedizierte Goldpin-Anschlüsse zum Selbstlöten.

Das Kit enthält dedizierte Goldpin-Anschlüsse zum Selbstlöten.

Inhalt des Kits

  • 4in1 Umweltsensor BME680
  • 1x4 Goldnadelstreifen - 2,54 mm Raster
  • 1x6 Goldnadelstreifen - 2,54 mm Raster

Auch andere Umweltsensoren finden Sie in unserem Sortiment. Wir laden Sie ein, sich mit dem Angebot vertraut zu machen.

BME680 multifunktionaler 4in1-Umweltsensor - SPI / I2C - DFRobot SEN0375

Der multifunktionale 4-in-1-Umweltsensor von DFRobot ist ein praktisches Gerät, das die gleichzeitige Messung von Lufttemperatur und -feuchtigkeit, Luftdruck und dem Gehalt an flüchtigen organischen Verbindungen (VOCs) in der Luft ermöglicht. Das Modul verwendet den BME680-Chip.

Der multifunktionale Sensor von DFRobot kann über den SPI (3,3 V) oder I2C (3,3 V oder 5 V) Bus kommunizieren. Das Modul ist mit gängigen Arduino-Boards kompatibel und der Hersteller stellt auf GitHub eine Bibliothek für Arduino bereit (den Link finden Sie im Abschnitt „Nützliche Links“ unter der Produktbeschreibung).

Multifunktionaler Sensor mit breitem Anwendungsspektrum

Der angebotene Multifunktionssensor wird sich in vielen Anwendungen bewähren – er kann beispielsweise beim Bau von Wetterstationen, Geräten zur Luftqualitätsprüfung oder Heimbefeuchtern und -reinigern eingesetzt werden. Es eignet sich auch perfekt als Lehrmaterial zum Erlernen der Bedienung von Sensoren mit Hilfe von Mikrocontroller-Platinen.

In unserem Angebot finden Sie auch andere Modelle von multifunktionalen Sensoren und Sensoren zum Testen und Messen einzelner physikalischer Größen (darunter Luftqualitätssensoren, Thermometer, Barometer, Lichtsensoren, Bewegungssensoren, Beschleunigungssensoren, Magnetometer, Schallsensoren und viele andere).

Schnittstelle SPI / I2C
Modul - Typ Temperatur, Feuchtigkeit, Druck
Modul - Typ Luftqualität
Modul - Temperatur bis 85 ° C
Modul - Temperaturgenauigkeit +/- 1 ° C
Modul - Temperatur von -40 ° C
PAKETBREITE 5.5 cm
PAKETHÖHE 6 cm
PAKETTIEFE 2.5 cm
PAKETGEWICHT 0.021 kg
