Produktbeschreibung: DHT22 Temperatur- und Feuchtigkeitssensor (AM2302)
Lufttemperatur- und Feuchtigkeitssensor in einem Durchsteckgehäuse. Das System kann mit einem Mikrocontroller oder einem beliebigen Entwicklungskit, zB Arduino , betrieben werden. Bitte lesen Sie vor Gebrauch die Dokumentation .
Kommunikation mit dem DHT22-Sensor
Der Temperatur- und Feuchtigkeitssensor DHT22 kommuniziert mit dem Master-Mikrocontroller über eine 1-zeilige serielle Schnittstelle. Die Übertragung des Datenrahmens wird vom Master (Mikrocontroller) initiiert, indem eine Folge von logischen Zuständen gesendet wird: L → H. Nach Erhalt einer solchen Anfrage beginnt der Sensor, Daten in der Reihenfolge vom ältesten Bit zu senden. Der gesamte Frame ist 40 Bit lang und enthält die folgenden Datenfelder: ganzzahlige und gebrochene Teile der Feuchtigkeitsmessung (jeweils 8 Bit), ganzzahlige und gebrochene Teile der Temperaturmessung (ebenfalls 8 Bit) und eine Prüfsumme (1 Byte). Die Werte der logischen Zustände (Bits 0 und 1) werden als zweiphasige Impulse unterschiedlicher Dauer codiert (L-Zustand für 50 us und der folgende Zustand H für 26-28 us bedeutet logische Null; logische Eins wird durch den Impuls codiert "H" o Dauer 70 us). Um Kollisionen auf dem Datenbus zu vermeiden, sollte die GPIO-Leitung des Mikrocontrollers, die als Datenein-/-ausgang arbeiten soll, als Open-Drain (OD)-Ausgang konfiguriert werden.

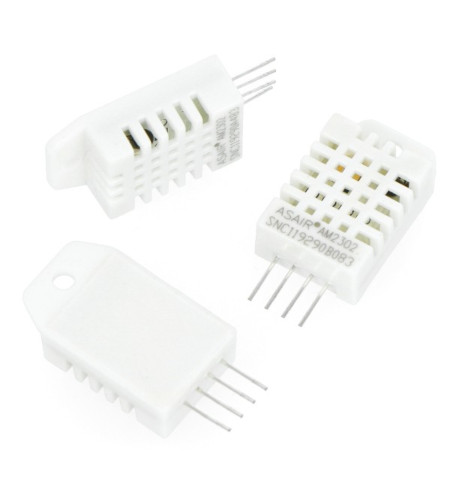

Temperatur- und Feuchtigkeitssensor DHT22 (AM2302).

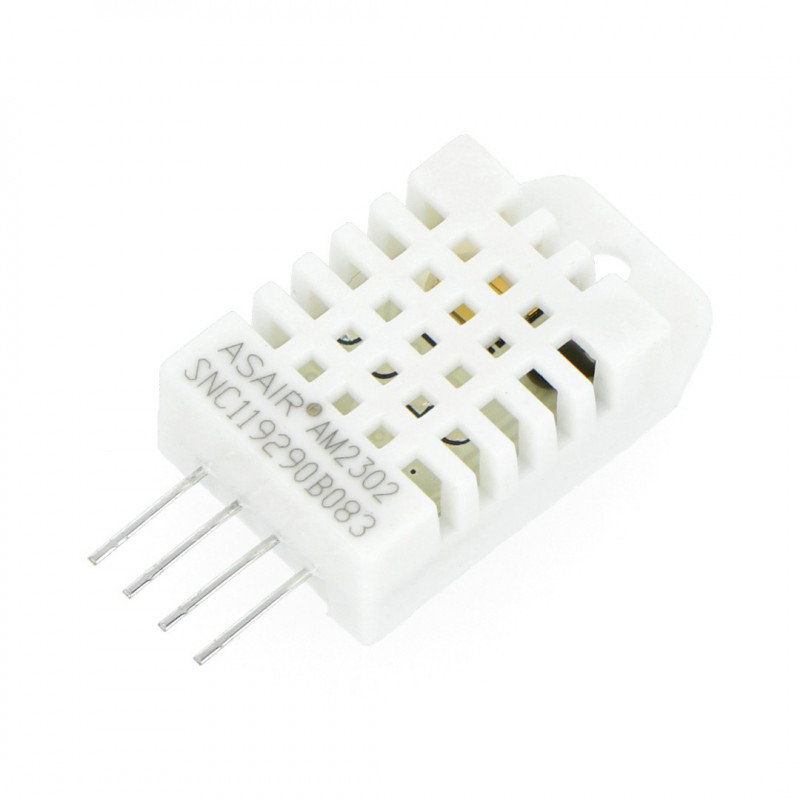

Temperatur- und Feuchtigkeitssensor DHT22.
Parameter
- Versorgungsspannung: von 3,3 V bis 6 V
- Durchschnittliche Stromaufnahme: 0,2 mA
- Temperatur
- Messbereich: -40 bis 80 °C
- Auflösung: 8 Bit (0,1 °C)
- Genauigkeit: ± 0,5 ° C
- Reaktionszeit: durchschnittlich 2 Sekunden
- Feuchtigkeit :
- Messbereich: 0 - 100 % rF
- Auflösung: 8 Bit (± 0,1 % RH )
- Genauigkeit ± 2 % relative Luftfeuchtigkeit *
- Reaktionszeit: durchschnittlich 2 Sekunden
Details in der Dokumentation .
* RH - Relative Luftfeuchtigkeit, ausgedrückt in Prozent. Es ist das Verhältnis der tatsächlichen Feuchtigkeit in der Luft zur maximalen Menge, die die Luft bei einer bestimmten Temperatur aufnehmen kann.
Das Produkt ist mit Arduino kompatibel Die Bibliothek und das Anschlussdiagramm mit Arduino finden Sie unter dieser Adresse . Die Bedienungsanleitung finden Sie auf unserer Website . |
Beispiel für die Verbindung mit einem Mikrocontroller
Das Diagramm zeigt den einfachsten Weg, das System über eine Single-Wire- Schnittstelle mit einem beliebigen Mikrocontroller zu verbinden.
Die Temperatur ist eine der am häufigsten gemessenen nichtelektrischen Größen in allen Bereichen der Elektronik. Aus naheliegenden Gründen sind Messungen der Umgebungstemperatur (Lufttemperatur) die Grundlage für die Regulierung des Mikroklimas in Innenräumen (Heizungssysteme, Ventilatoren, Klimaanlagen und Rekuperatoren) sowie für die Umweltüberwachung (Wetterstationen). Während die Temperaturmessung allein in vielen Situationen ausreicht, benötigen komplexere Systeme genauere Informationen über Umgebungsbedingungen. Die perfekte Lösung ist die Verwendung integrierter Sensoren, die die gleichzeitige Messung von Lufttemperatur und relativer Luftfeuchtigkeit ermöglichen. Zu diesen Elementen gehören die beliebten Sensoren der DHT-Serie, darunter DHT22 - ein kleiner, digitaler Temperatur- und Feuchtigkeitssensor.
VDD - Versorgungsspannung, DATA - Datenleitung mit Pull-up-Widerstand (z.B. 5k Ohm), GND - Systemmasse.
Schnell und genau
Was den Sensor DHT22 von ähnlichen Elementen dieser Produktreihe unterscheidet, sind vor allem die Messbereiche und die Genauigkeit der Anzeige. Bei der Temperatur haben wir es hier mit einem Bereich von 40 °C bis +80 °C und einer sehr ordentlichen Genauigkeit und Auflösung auf dem Niveau von +/- 0,5 °C bzw. 0,1 °C zu tun. Die Reaktionszeit des Sensors auf eine plötzliche Temperaturänderung beträgt nur 2 Sekunden, wodurch er auch in sehr dynamischen Regelsystemen arbeiten kann. Der DHT22-Sensor arbeitet im gesamten Bereich der relativen Luftfeuchtigkeit, d. h. von 0 % RH bis 100 % RH, und gewährleistet eine Genauigkeit von +/- 2 % RH und eine Auflösung von 0,1 % RH. Wichtig ist, dass das Ganze – sowohl die Aufnehmer als auch das Messsystem mit digitaler Kommunikationsschnittstelle – in einem kleinen, perforierten Kunststoffgehäuse untergebracht ist und Abmessungen von 20 x 15,1 x 7,7 mm hat. Vier Leitungen, 8,5 mm lang und 2 mm Abstand, ragen über den Umriss der Sensorbox hinaus, während auf der anderen Seite des Gehäuses - eine Montageplatte mit einer Befestigungsbohrung mit einem Durchmesser von 3 mm und einer Länge von 5,1 mm.
