Produktbeschreibung: ANO Navigationspanel, Drehgeber mit Druckknopf - Adafruit 5001
Der Drehgeber mit Tasten ist die perfekte Lösung für alle, die eine intuitive und funktionale Benutzeroberfläche suchen. Inspiriert wurde er von der originalen iPod-Oberfläche, die zum Symbol für Einfachheit und Benutzerfreundlichkeit geworden ist. Das Modul besteht aus einem zentralen Drehrad, das als Encoder fungiert, und fünf Tasten für die Navigation: rechts, links, oben, unten und Mitte. Damit kann der Benutzer eine einfache und intuitive Schnittstelle in seinem Projekt schaffen. Es ist mit einer Vielzahl von Mikrocontrollern kompatibel, so dass es in vielen Projekten eingesetzt werden kann, von einfachen Steuerungen bis hin zu fortschrittlichen Navigationssystemen.

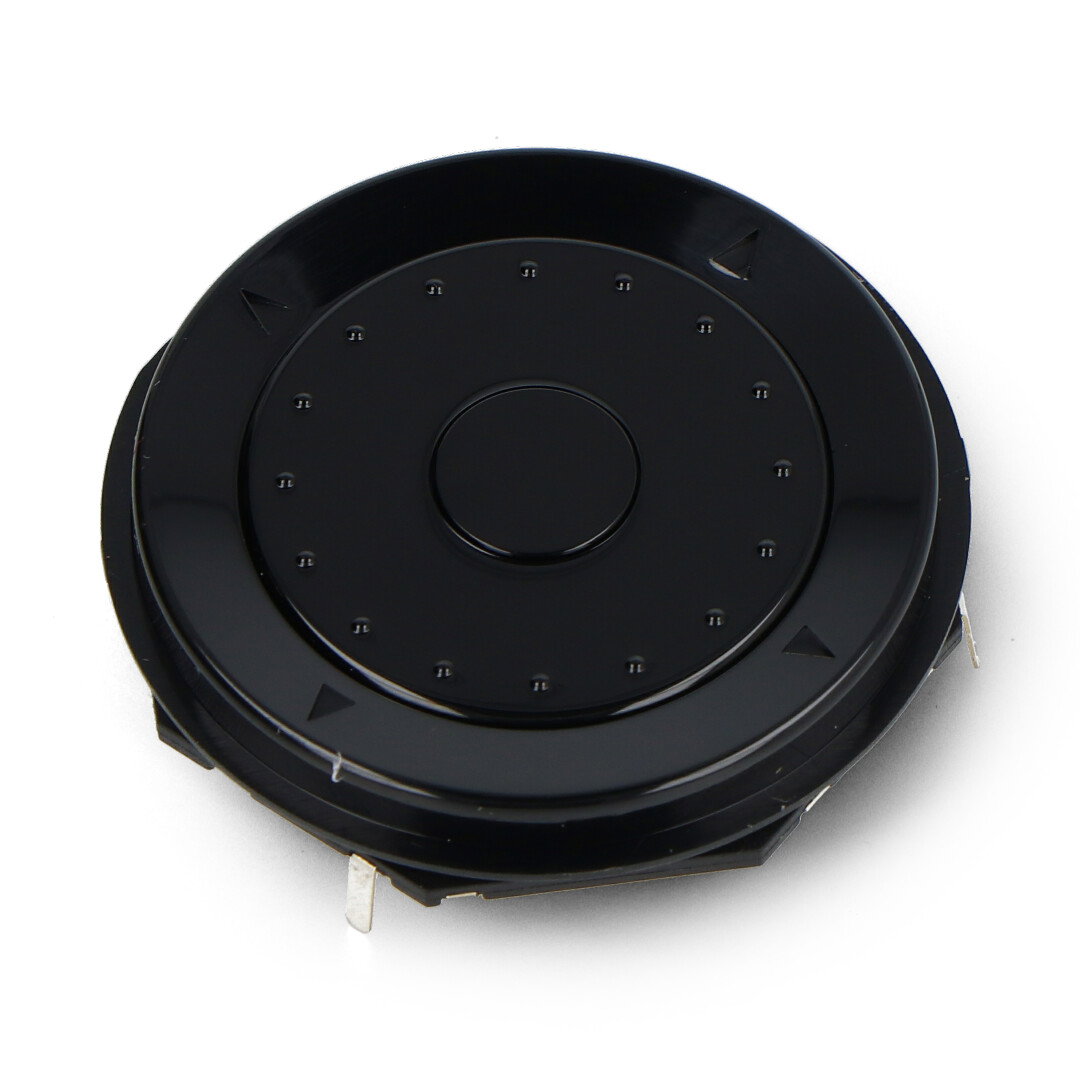

ANO Navigationspanel, Drehgeber mit Druckknopf - Adafruit 5001.

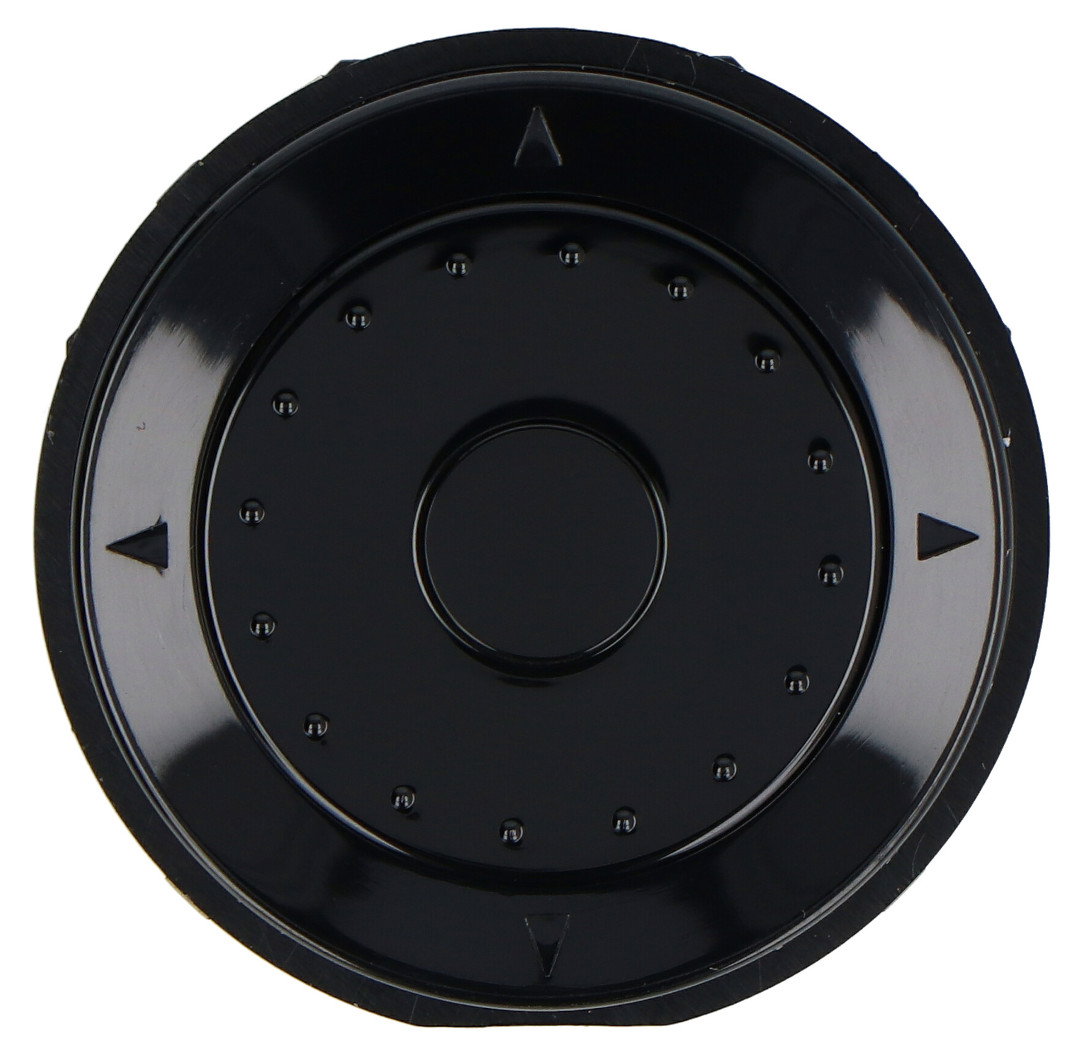

Der Drehgeber mit Tasten ist die perfekte Lösung für alle, die eine intuitive und funktionale Benutzeroberfläche suchen. Besondere Merkmale
- Inspiriert von der Original-iPod-Benutzeroberfläche - sie wurde nach dem Vorbild des ikonischen Scrollrads der ersten iPod-Modelle gestaltet. Dadurch ist sie intuitiv und angenehm zu bedienen und tritt in die Fußstapfen der bewährten Lösungen
- Intuitiv zu bedienen - die Bedienung des Encoders ist sehr einfach und natürlich. Er ist ideal für Benutzer aller Altersgruppen
- Fünf Tasten und Drehgeber - der Encoder ist mit fünf Tasten (auf, ab, links, rechts, Mitte) und einem zentralen Drehrad ausgestattet, die eine vollständige Kontrolle über das Gerät und eine breite Palette von Konfigurationsmöglichkeiten ermöglichen
- VielseitigeAnwendungen - dank seiner Vielseitigkeit kann der Encoder in einer Vielzahl von Projekten eingesetzt werden
Pinbelegung auf der Platine
- ENCA - Stift für Drehgeber A
- ENCB - Pin für Drehgeber B
- SW1 - Pin für die mittlere Taste
- SW2 - Pin für die Abwärtstaste
- SW3 - Pin für die rechte Taste
- SW4 - Pin für die Aufwärtstaste
- SW5 - Pin für die linke Taste
- COMA - gemeinsamer Pin A, auf Masse oder VCC eingestellt
- COMB - gemeinsamer Pin B, auf Masse oder VCC eingestellt
Technische Daten
- Widerstand: 300 mΩ
- Tasten: 5 (auf, ab, links, rechts, Mitte)
- Betriebstemperatur: 0°C bis 40°C
-
Lebensdauer:
-
Drehung - min. 200.000 Betätigungen
-
Klicks - min. 1.000.000 Betätigungen
- Frequenz:
- Drehung - 30 Betätigungen pro Minute
- Taste - 120 Betätigungen pro Minute
- Durchmesser: 35 mm

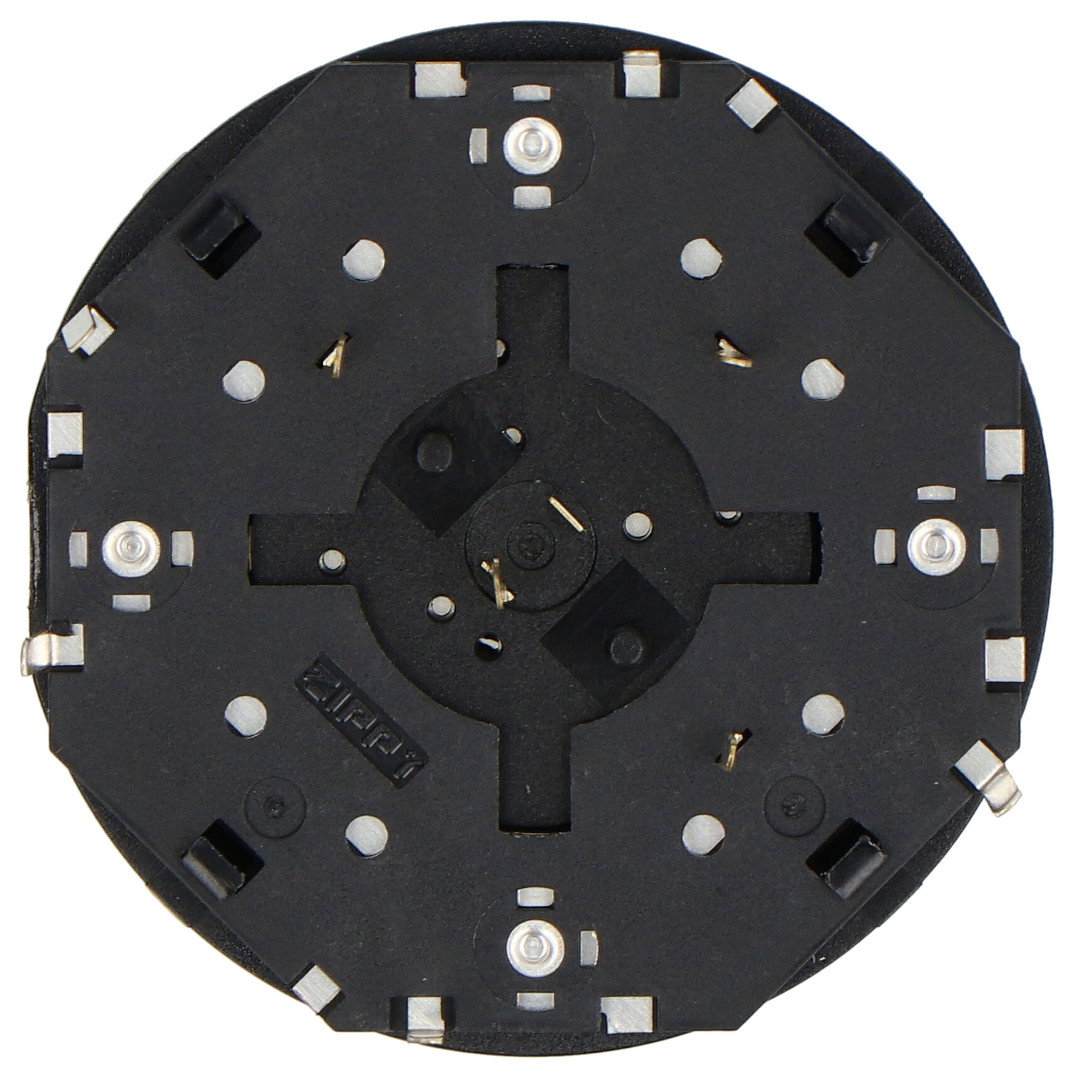

Der Encoder ist mit einer breiten Palette von Mikrocontrollern kompatibel und kann daher in einer Vielzahl von Projekten eingesetzt werden.
