Produktbeschreibung: Rotationssensor, Impulsgeber, Encoder mit Knopf - Iduino-Modul
Der Drehregler in Form eines Inkrementalgebers mit Taster ermöglicht eine einfache Bedienoberfläche. Das Modul sendet abhängig von der Drehrichtung ein digitales Signal an die Pins CLK und DT. Funktioniert mit einer Spannung von 5 V.

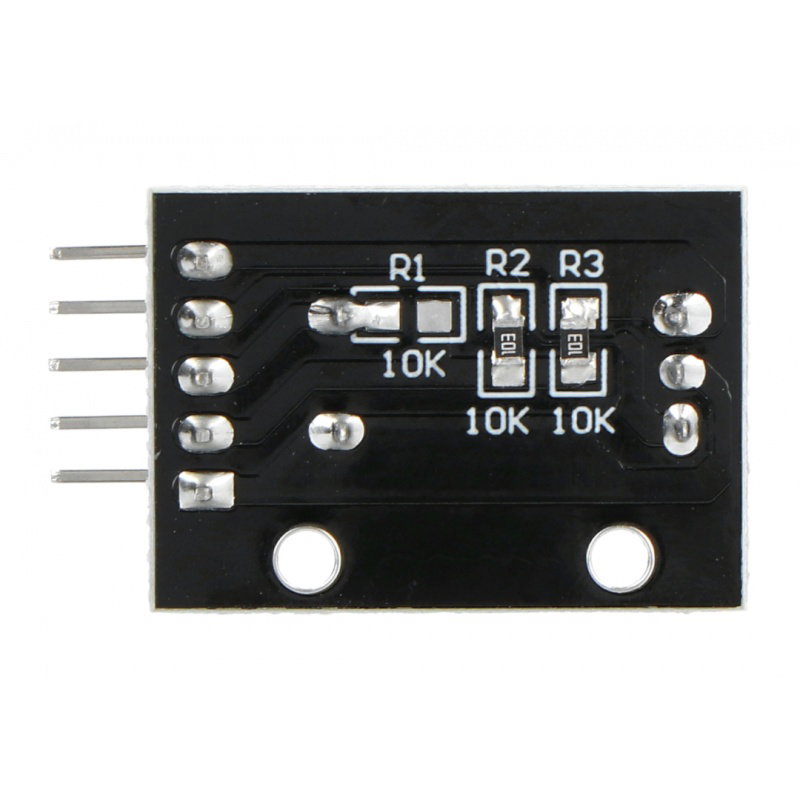

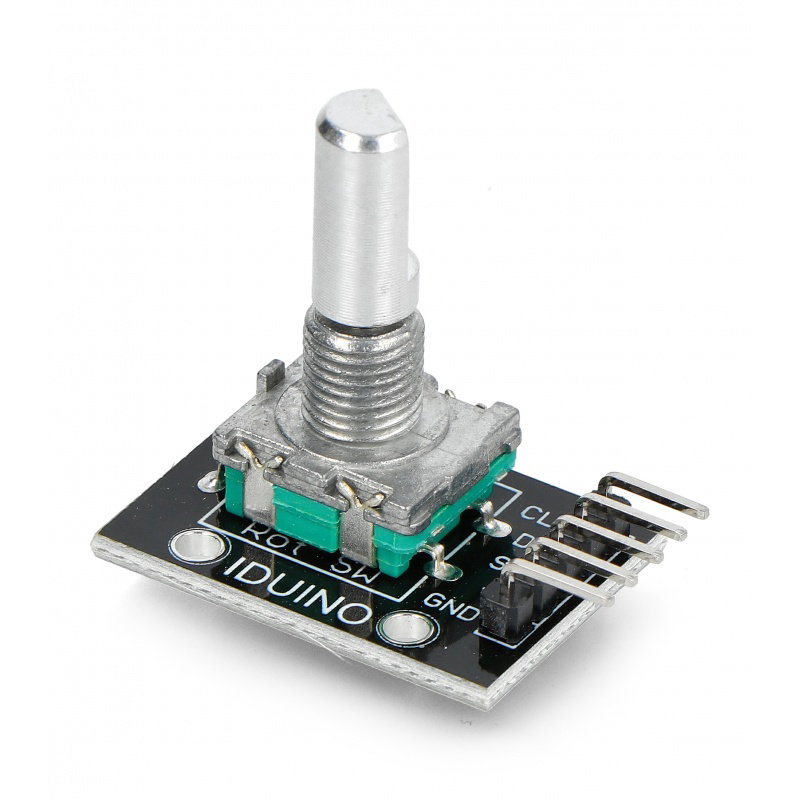

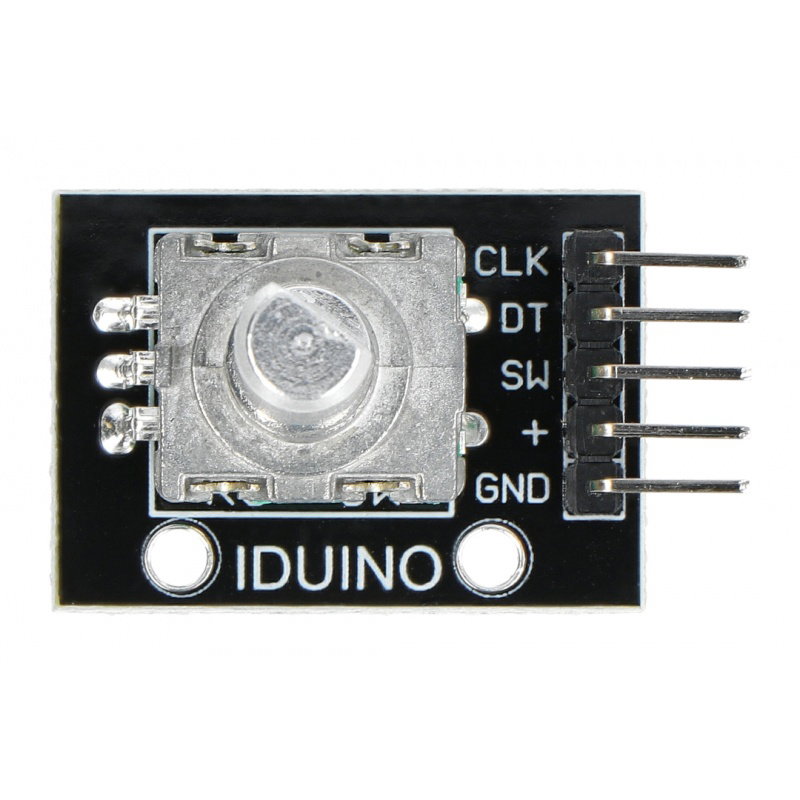

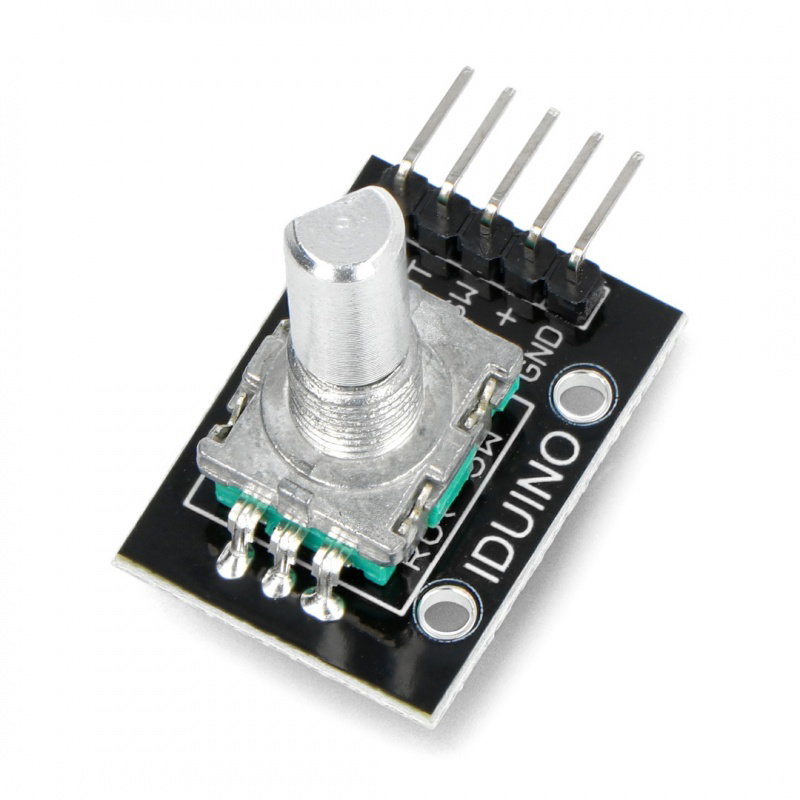

Rotationssensor, Impulsgeber, Encoder mit Knopf - Iduino SE055.
Unterstützung für Rotationssensoren

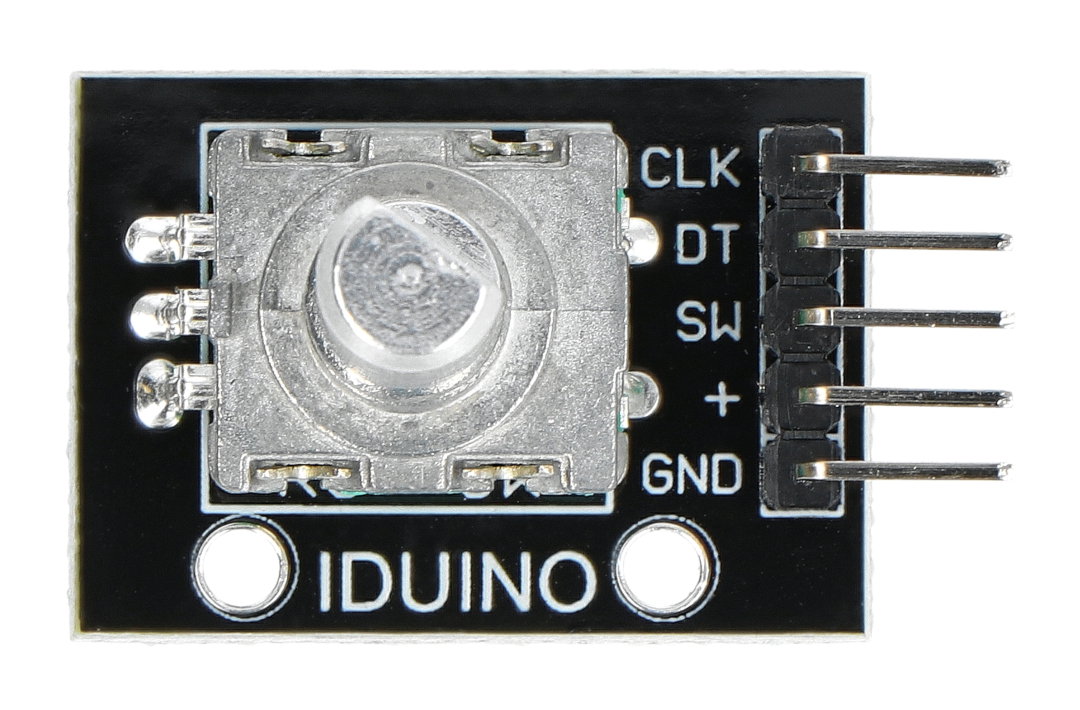

Der Sensor hat einen 5-poligen Stecker mit den digitalen Ausgängen SIA, SIB und SW, der mit dem Kabel des Mikrocontrollers, zB Arduino , verbunden werden sollte.
| Stift | Beschreibung |
|---|---|
| VCC | Versorgungsspannung 5 V. |
| Masse | Die Masse des Systems. |
| SW | Ausgangssignal, digital vom Taster. |
| CLK | Frequenzausgang von Quadratur-Encoder A. |
| DT | Frequenzausgang vom Quadratur-Encoder B. |
|
Das Produkt ist mit Arduino kompatibel Der Hersteller hat ein Beispielprogramm für Arduino vorbereitet. |
Das Funktionsprinzip von Encodern.
Spezifikation des Iduino Rotationssensors
-
Versorgungsspannung: 5V
- Erkennt Rechts- und Linkslauf
- Drehknopf
- Anzahl der Schritte in 360 °: 20 Schritte
- Knopfdurchmesser: 6 mm
- Knopftyp: abgeschnitten (D)
- Modulabmessungen: 32 x 30 x 20 mm
- Gewicht: 20 g
