Produktbeschreibung: Rotationssensor, Impulsgeber, optischer Encoder - DFRobot 400P / R

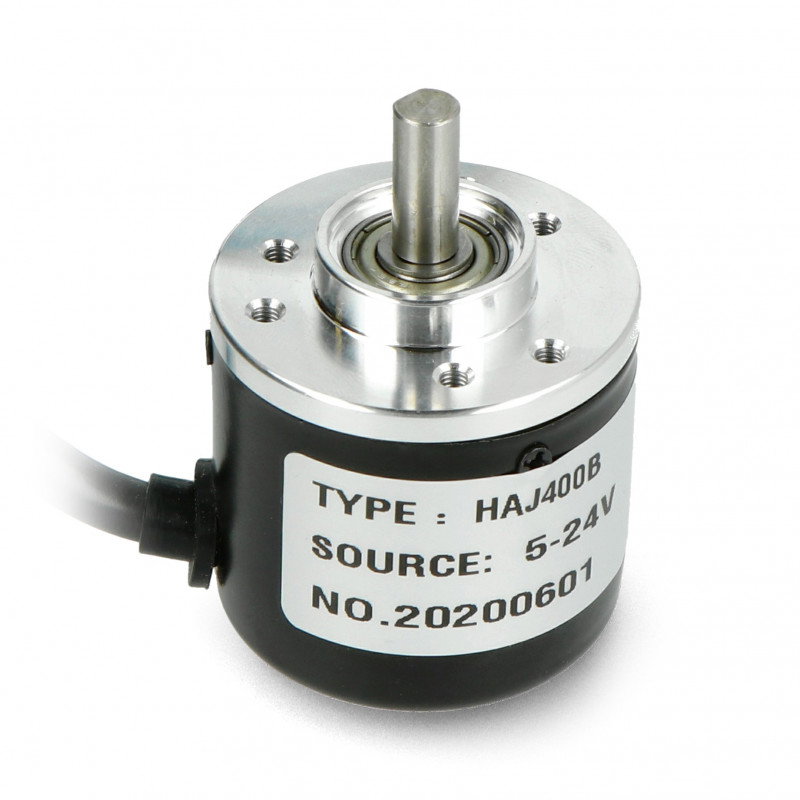

Der Encoder erzeugt ein zweiphasiges rechteckiges AB-Impulssignal, indem er den Drehknopf mit einem Optokoppler dreht. Die Auflösung beträgt 400 Impulse pro Umdrehung für jede Phase , was es ermöglicht , 1600 Impulse pro Umdrehung mit beiden Signalen zu erhalten . Die maximale Drehzahl des Encoders beträgt 5000 U/min.
Sensorchip-Ausgang
Am Ausgang der Schaltung befindet sich ein NPN-Transistor in einer Konfiguration mit offenem Kollektor, was bedeutet, dass Sie einen Pull-up-Widerstand benötigen. Das Modul verfügt über ein Spannungsregelungssystem 750L05, das mit Gleichspannung von 4,8 V bis 24 V versorgt wird. Der Encoder ist kompatibel mit Arduino , STM32 , SPS und anderen Arten von Mikrocontrollern.
|
Warnung! Das Modul hat einen NPN-Ausgang im Open-Collector-Modus, der Pull-up-Widerstände erfordert. |

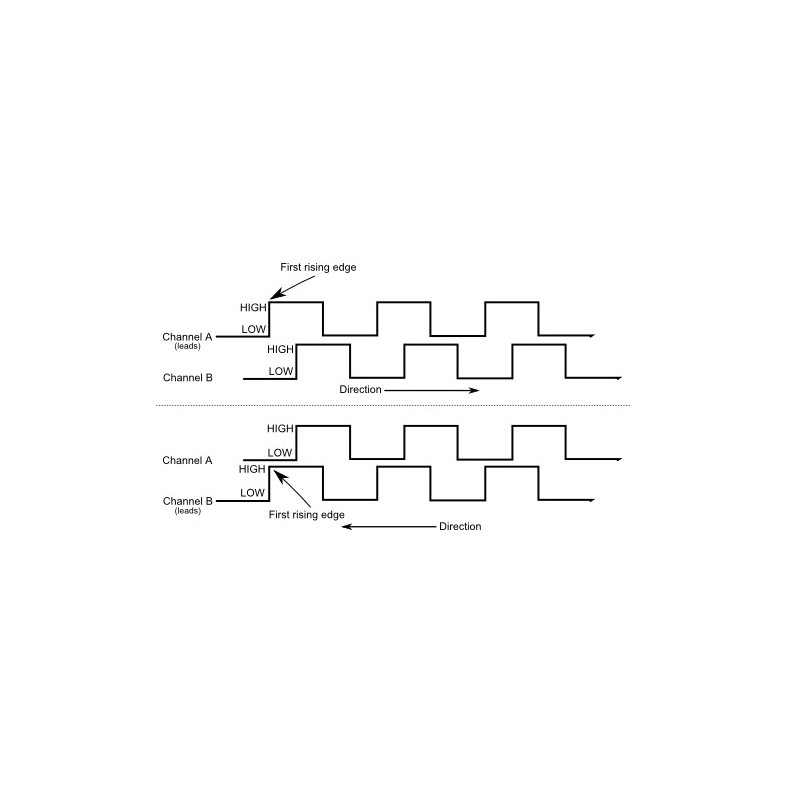

Das Funktionsprinzip von Encodern
Technische Spezifikation des Sensors von DFRobot
- Versorgungsspannung: 4,8 V bis 24 V
- Encodergröße: Φ 39 x 36,5 mm
- Wellendurchmesser: Φ 6 x 13 mm
- Äußere Schachtplattform: Φ20 x 4,85 mm
- Schraubbefestigung: M3
- Gewicht: 234 g
Satz enthält

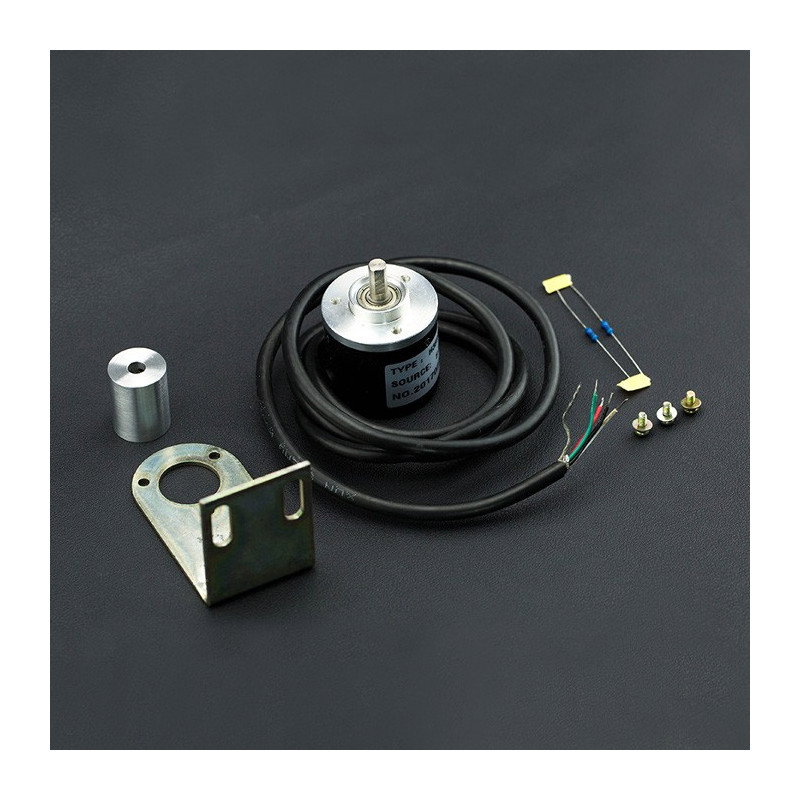

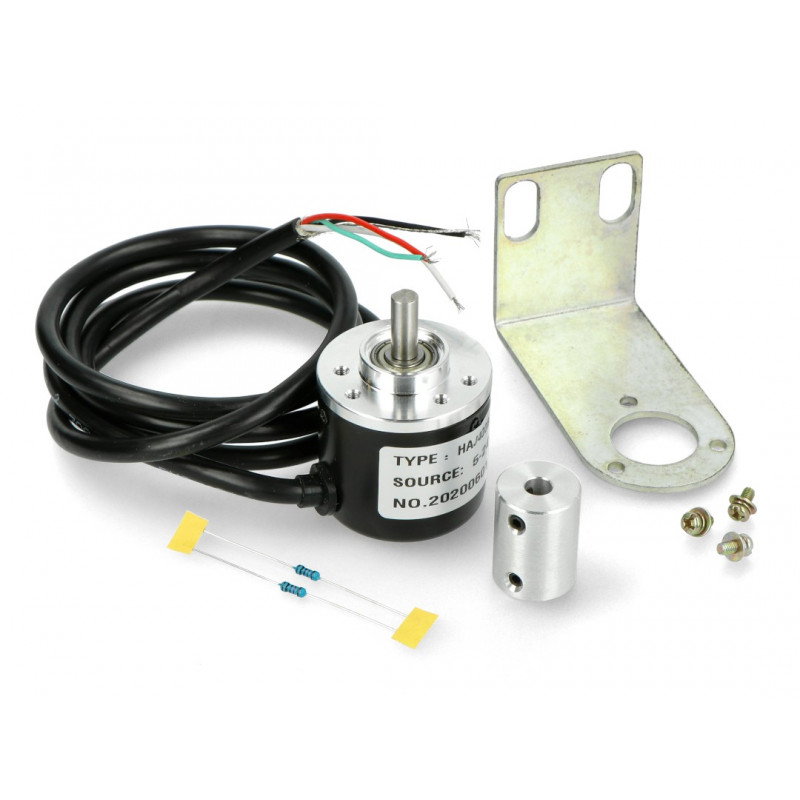

- Encoder
-
Encoder-Kopplung
- Montagehalterung
- Befestigungsschrauben
- 2 x 10K Widerstand
