Produktbeschreibung: M5Stack Ext Encoder Unit - STM32F030 - Erweiterungsmodul für M5Stack Entwicklungsmodule - M5Stack U161
DieExt Encoder Unit von M5Stack ist ein fortschrittliches Datenerfassungs-Erweiterungsmodul, das für die Arbeit mit Drehgebern zur präzisen Verfolgung und Steuerung von Drehbewegungen in einer Vielzahl von Anwendungen konzipiert ist. Es ist für die Verarbeitung von AB / ABZ-Signalen ausgestattet und verfügt über einen STM32F030F4P6-Chip mit integrierter Software zur effizienten Erfassung und Dekodierung von Encodersignalen. Der Integrationsprozess wird durch die Möglichkeit vereinfacht, die kodierten Werte über das I2C-Kommunikationsprotokoll einfach auszulesen. Die Ext Encoder Unit hat ein breites Anwendungsspektrum, einschließlich Roboterarm-Management und Industrieautomation.
Sehen Sie sich auch die anderen M5Stack-Produkte in unserem Sortiment an!

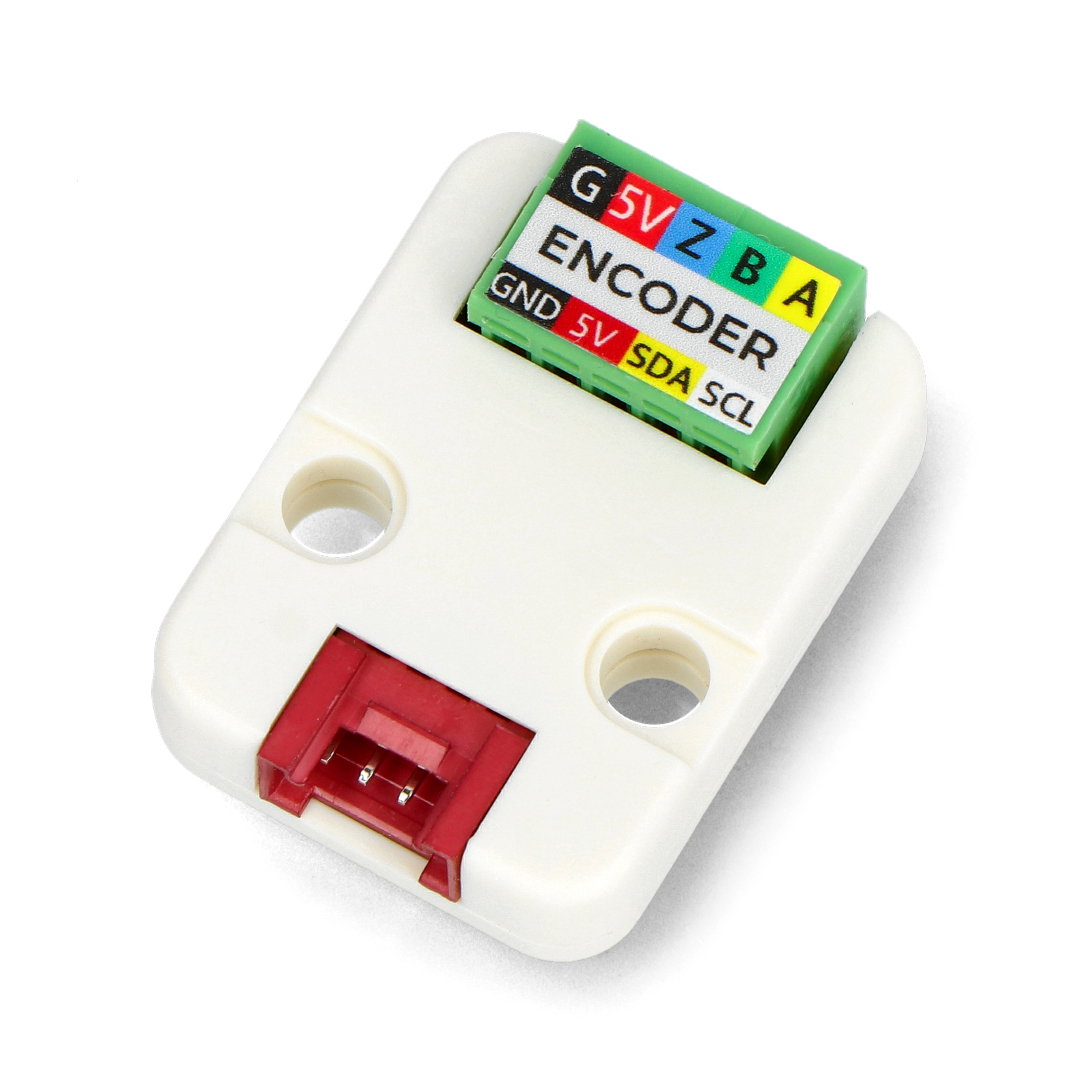

M5Stack Ext Encoder Unit - STM32F030 - Ext Encoder Unit für M5Stack Entwickler-Module - M5Stack U161.

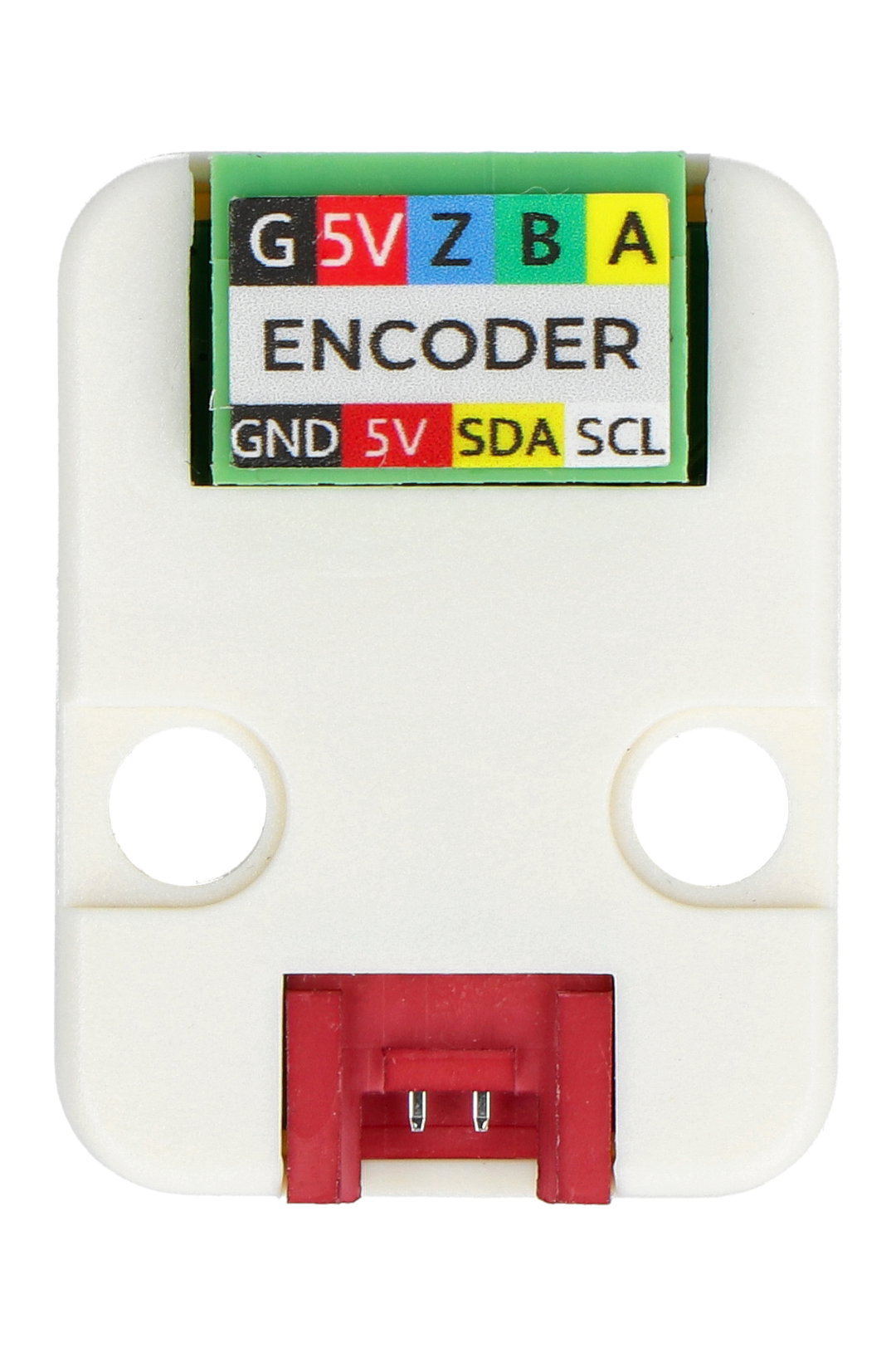

Das Modul ist für die Erfassung von AB- und ABZ-Signalen konzipiert.
Merkmale des Moduls
- Unterstützt die Signalerfassung von externen Drehgebern
- Ermöglicht das Lesen von kodierten Daten über das I2C-Kommunikationsprotokoll
- Enthält einen eingebetteten STM32F030-Mikrocontroller mit integrierter Firmware für die Erfassung und Dekodierung von Encodersignalen
- Unterstützt AB / ABZ-Eingangssignale für präzise Bewegungs- und Positionsverfolgung
- Ideal geeignet für industrielle Automatisierung und Robotik-Anwendungen
- Kompakte Abmessungen und geringes Gewicht für eine einfache Installation des Geräts
M5Stack Ext Encoder
Der M5Stack Ext Encoder ist ein fortschrittliches Unit-Erweiterungsmodul, das die präzise Kodierung von Drehbewegungen ermöglicht. Durch die Unterstützung von AB/ABZ-Signalen bietet dieses Modul Genauigkeit und Zuverlässigkeit bei der Umwandlung von mechanischen Bewegungen in elektrische Signale. Dies ermöglicht dem Benutzer die genaue Verfolgung und Steuerung von Bewegungen bei verschiedenen Arten von Messungen.
I2C-Kommunikation
Die I2C-Kommunikation der M5Stack Ext Encoder Unit ist ein Schlüsselelement für die einfache Integration des Geräts in verschiedene Systeme. Durch die Verwendung der I2C-Schnittstelle können die kodierten Daten des Encoders leicht von Steuerungen oder Prozessoren gelesen werden. Dies erleichtert dem Anwender den Zugriff auf präzise Positions- oder Bewegungsdaten, die für viele technische Anwendungen, einschließlich Robotik und Automatisierung, unerlässlich sind. Die I2C-Schnittstelle ist aufgrund ihrer Einfachheit, Zuverlässigkeit und geringen Kosten weit verbreitet und eignet sich daher ideal für eine effiziente Datenkommunikation.
Alle wichtigen Informationen zu diesem Produkt finden Sie in der Dokumentation auf der Website des Herstellers.
Das Gerät kommuniziert über das I2C-Protokoll.

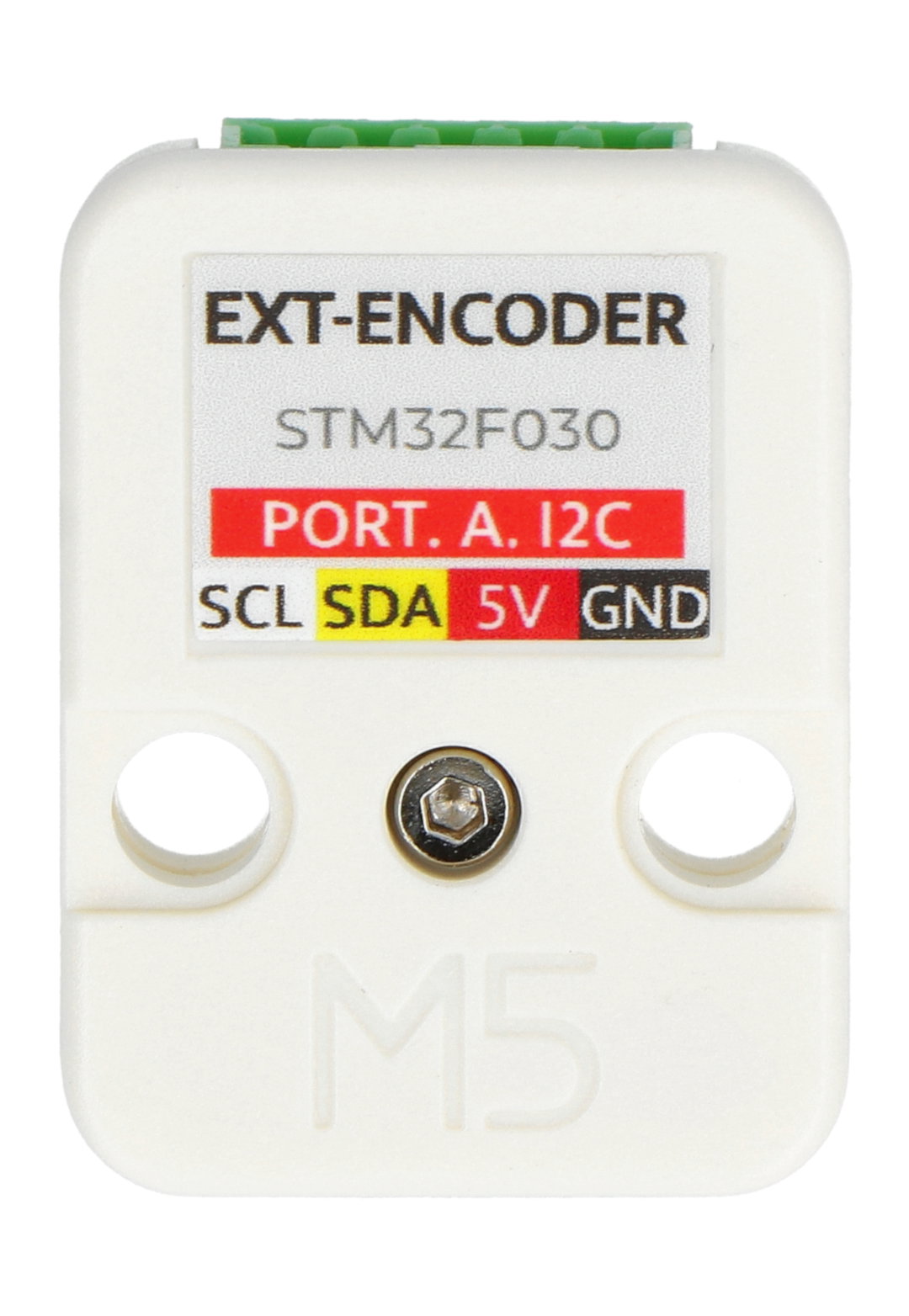

Das Produkt verfügt über einen eingebetteten STM32F030-Mikrocontroller.

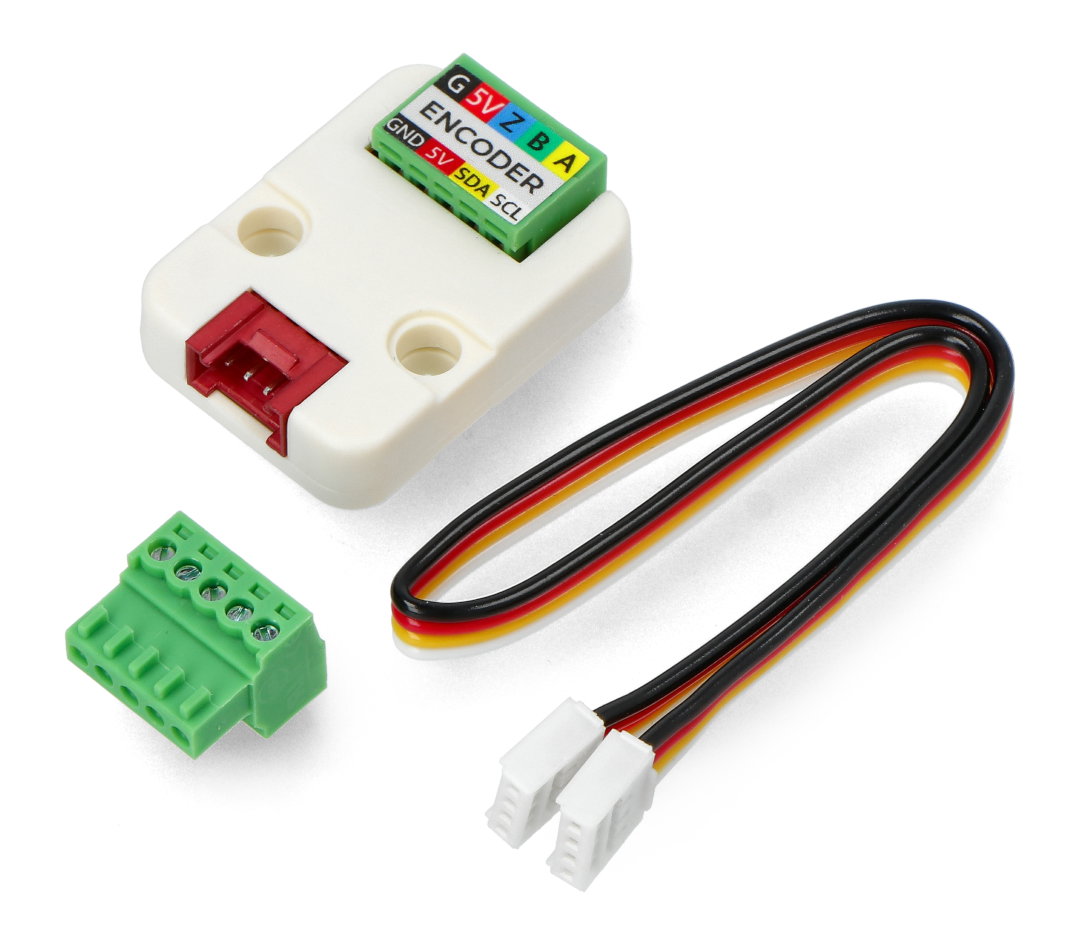

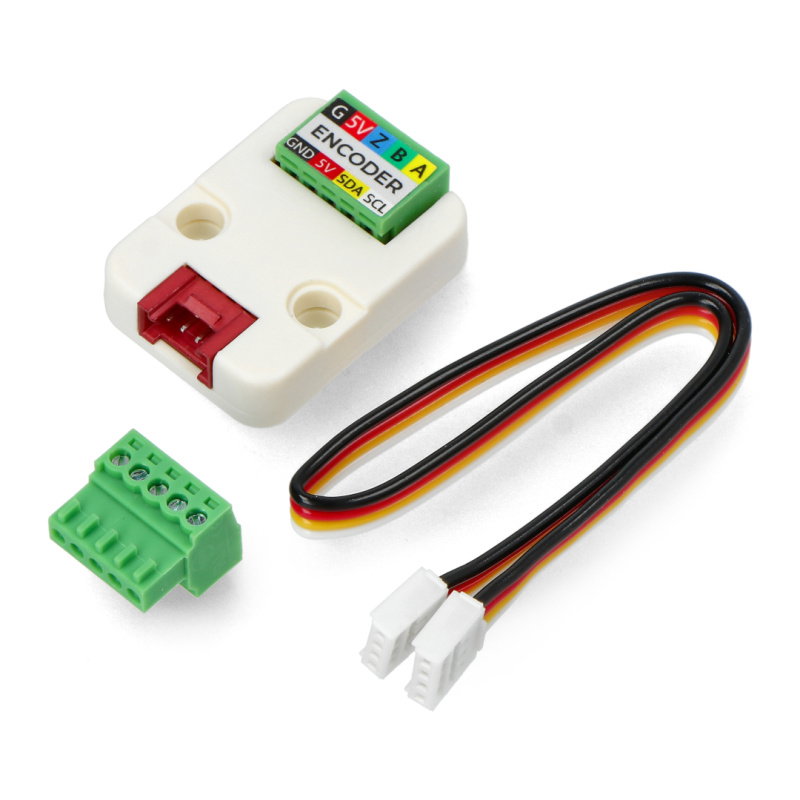

Inhalt des Kits
- 1x M5Stack Ext Encoder Einheit
- 1x Grove Kabel - 20 cm
- 1x VH2.54-5P
Technische Daten des Moduls
- Hersteller: M5Stack
- Modell: Ext Encoder Unit
- Mikrocontroller: STM32F030
- Signal-Kompatibilität: AB / ABZ
- Kommunikationsverfahren: I2C
- I2C-Adresse: 0x59
- Abtastgenauigkeit: 12-Bit
- Kompatibilität: externe Drehgeber
- Anwendung: Robotik, industrielle Automation, Messsysteme
- Abmessungen: 40 x 24 x 14 mm
- Gewicht: 8 g
